推荐一款适合做GUI的国产MCU

最近事情有些多，公众号没有坚持更新，大家见谅。前两天收到了华芯微特提供的一块开发板，今天抽时间测试了一下，感觉效果还不错，分享给大家。

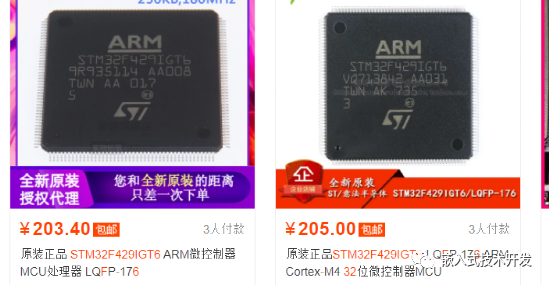

之前做了一个7寸触摸屏控制器的项目，用的STM32F429IGT6+SDRAM芯片的方案。去年涨价前这款单片机的价格大概是30元左右，现在一查，单价已经超过200了，实在用不起了。。。

所以就想着找一个便宜点的方案。无意中看到了华芯微特的一个芯片SWM32SRET6，芯片特点如下：

1.Cortex-M4内核

2.最高工作频率：120MHz；

3.超大内部存储器：512K Flash、128K RAM；

4.丰富串行接口：最多4路UART、2路I2C、2路SPI、1路CAN；

5.丰富并行总线：支持SRAM、SDRAM、NOR Flash；

6.TFT-LCD控制器：支持RGB、MPU，最高分辨率1024*768；

7.内置8MB的SDRAM;

8.SDIO接口：支持SDIO接口协议；

9.DMA控制器：支持存储器、外设间的数据搬运。

其中芯片内置TFT-LCD控制器、8MB的SDRAM，非常适合做GUI的应用。内置SDRAM，省去了外接SDRAM芯片复杂的布线，也节省了MCU的引脚。于是找官方申请了一块开发板测试。看了一下开发板原理图，正好与手上的7寸屏接口一样，可以直接接上测试。

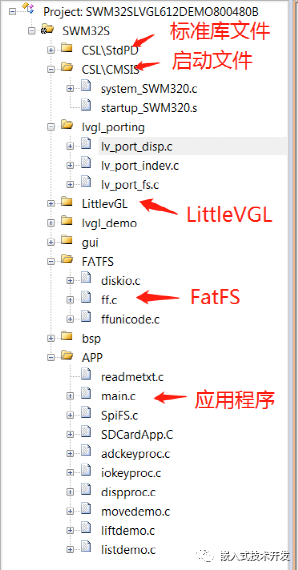

测试过程也比较顺利，我使用的是Keil的开发环境，首先需要安装芯片对应的库。官方已经提供，直接双击安装即可。之后打开测试工程，可以看到工程目录中包含了芯片的库文件、启动文件，以及移植的LittleVGL、FatFS文件系统等。与其它CortexM内核的单片机开发流程基本一样。

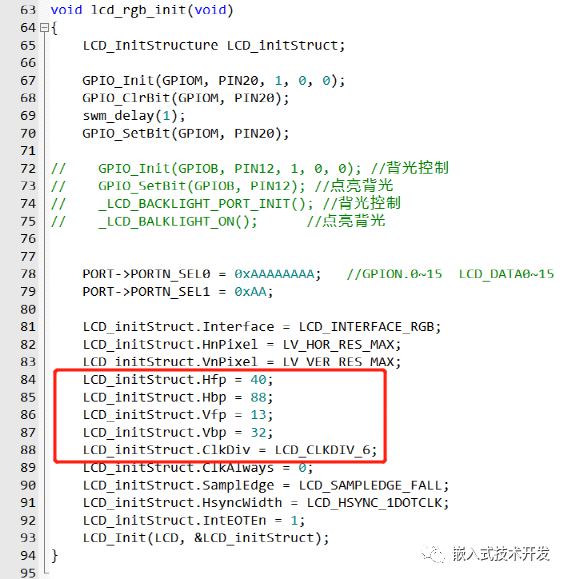

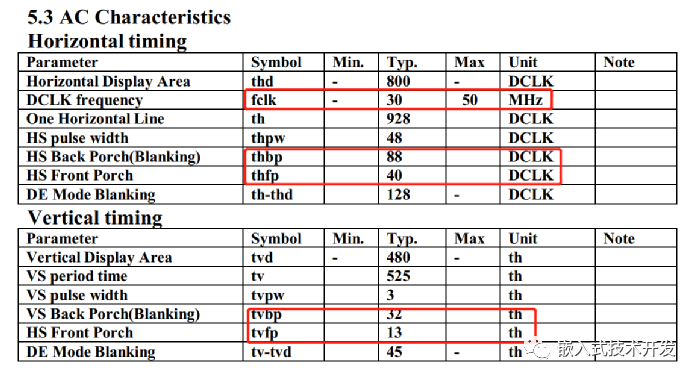

之后根据自己的显示屏时序修改一下程序，找到显示初始化的函数，根据显示屏的手册修改以下几个参数即可：

编译之后无错误，通过Jlink下载后观察效果。

测试程序的功能是将SD卡的几张图片加载到SPI-Flash（首次运行），再从SPI-Flash加载到SDRAM，然后几个图片依次播放刷屏。这里测试的是RGB565接口的800*480分辨率的显示屏，刷新速度还不错。测试效果如下：

只运行了一下测试程序，感觉还可以。其它的还有待测试。综合评价一些这个芯片，有其特点（内置SDRAM），也有其不足（Flash不够大，没有USB接口），做一些简单的GUI程序以及控制比较合适。

当然华芯微特也有其它系列的芯片，M0内核、M4内核都有。他们没有追求与ST的软硬件兼容，这使得开发人员转换方案可能需要点时间，但是当前ST及国产兼容方案的芯片价格飞涨，不兼容的芯片反而显得性价比比较高了，是个不错的选择。
