避坑速看，STM32G0系列多通道ADC的问题

STM32G0系列单片机是ST新推出的一个系列，基于Arm Cortex-M0 +内核，在严格的功率预算内提供出色的性能。目前来说相比F系列的，价格也比较实惠。但是新东西，就意味着资料相对较少，不过还好有STM32CubeMx这个工具，使用户只关心应用层程序即可，可以像F系列一样使用，大大降低了开发难度。

当然也会有一些意想不到的问题。今天调试G070的ADC就遇到一个问题，分享给大家，使大家少走弯路。

遇到问题

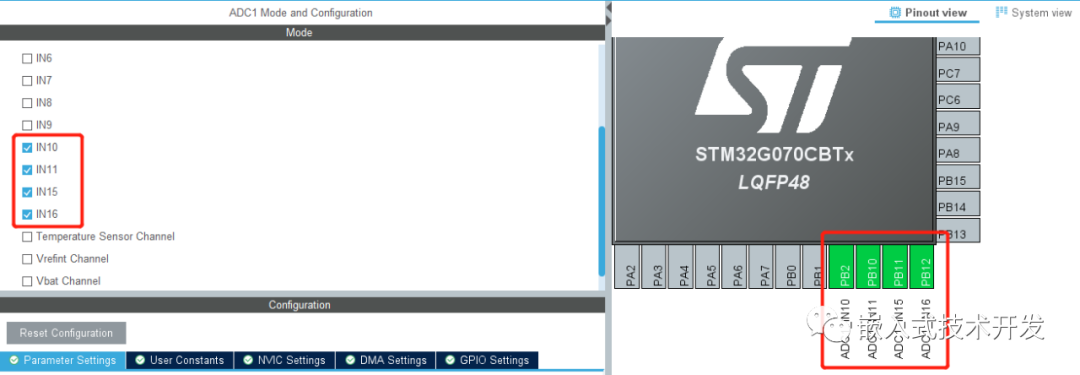

项目用到多通道ADC采样，使用DMA+多通道扫描的方式，配置了以下4个通道：

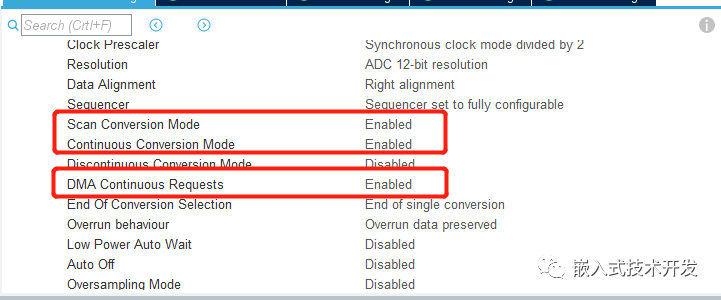

使能了扫描模式、连续转换模式和DMA：

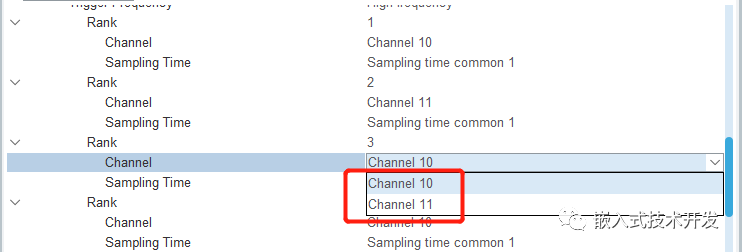

但是在配置转换通道时，发现下拉菜单只有ADC_IN10和ADC_IN11，无法配置ADC_IN15和16通道：

原以为是我用的库版本有BUG，于是更新到了最新的库，发现还是这样。然后就试着先生成代码，手动修改为ADC_IN15和16.程序运行发现各个通道的数据都乱了。。。去掉这两个通道就正常了。

心想，难道芯片有BUG？还是看看芯片的手册吧，于是翻看了数据手册和参考手册。终于发现了问题所在，不是芯片本身的问题，而是使用的问题。

发现问题

G0系列的ADC在多通道扫描应用时有两种模式：

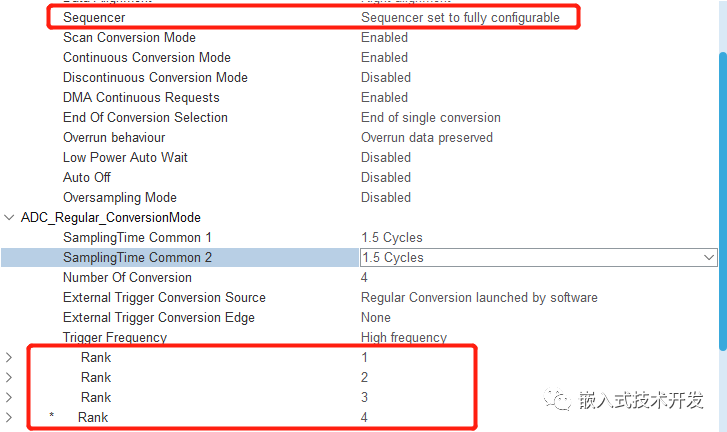

• Sequencer fully configurable

转换序列号可完全配置。采用这种方式时，多通道ADC的转换顺序是可以自定义的。如下，每个通道可单独配置。

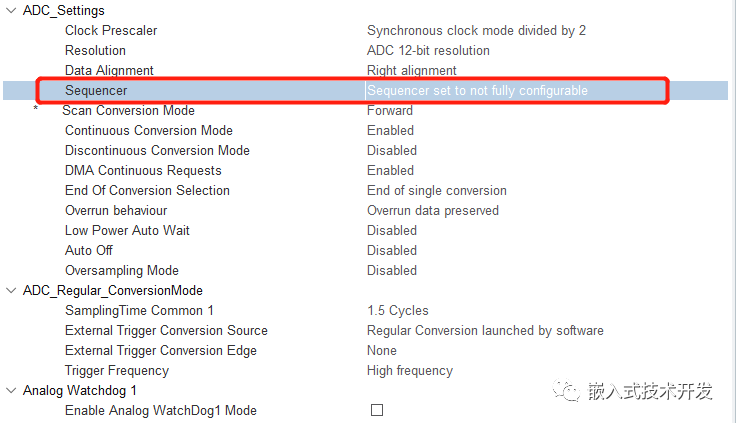

• Sequencer not fully configurable

转换序列号不可配置。采用这种方式时，多通道ADC的转换顺序是固定的，按照通道号从小到大的顺序来依次转换。如下图，采用选择这种方式时，没有单独配置每个通道的选项。

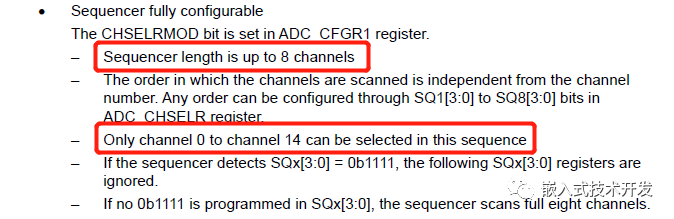

在Sequencer fully configurable这种方式时，参考手册中有这样两句话：

这种方式最多支持8个序列通道，只有ADC_IN0~ADC_IN14通道才可以使用这种模式。

解决问题

所以说上面配置的ADC_IN15和16通道是无法配置的，修改为Sequencer not fully configurable模式后，重新生成代码，运行采样后一切正常！

另外跟F系列不同的是，Sequencer fully configurable方式最多支持8个通道，使用超过8个通道时需要注意。
