[经验分享]TL431的应用及其封装乱象

1.TL431线性稳压电源应用

    TL431是一个非常常用的可调稳压源，因其性能好、价格低，因此广泛应用在各种电源电路中。今天就来介绍一下TL431组成的稳压电路。

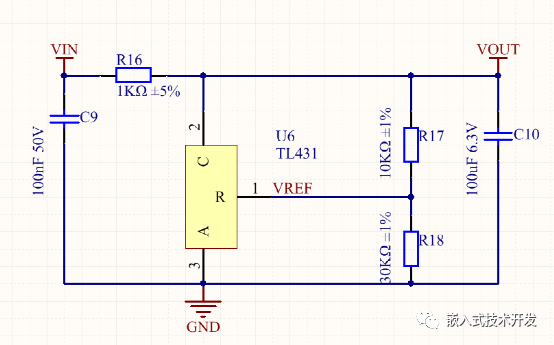

      其典型接法如下：

      其中VREF为2.5V，VOUT输出一个固定电压值，VOUT=2.5*(1+R17/R18)。使用时，R16的大小需要满足1mA<(VIN-VOUT)/R16<100mA。同时需要考虑后面的负载电流，选择合适的R16的封装，以满足散热的要求。

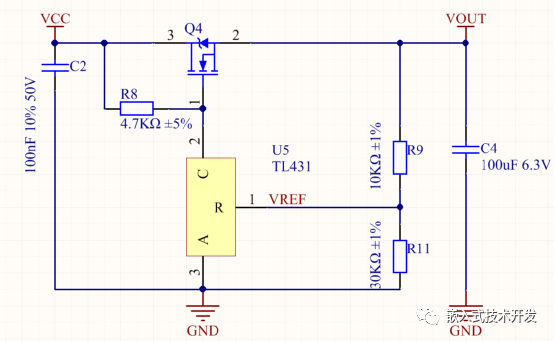

      若需要较大的负载电流，可以配合三极管或NMOS来实现，电路如下。VOUT=2.5*(1+R9/R11)。图中Q4为NPN三极管或NMOS管，主要起到扩流的作用。可以根据负载电流的需要选择合适电流和封装的管子。

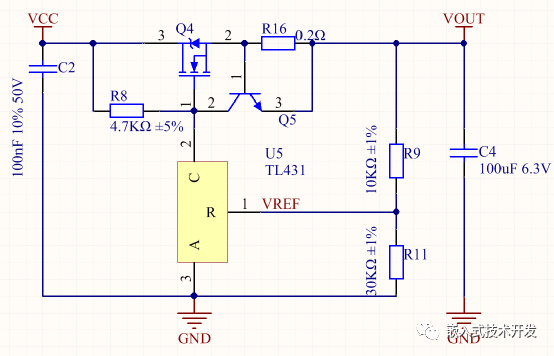

      还可以增加一个三极管实现过流保护，如下图。当电流小于3A时，R16上的压降小于0.6V，Q5处于截止状态，不影响电压输出。当电流大于3A时，R16上压降变大，Q5导通，则Q4截止，无输出电压。

      以上是一些最基本的应用，更多应用方式可以参考数据手册。

2.TL431的封装乱象

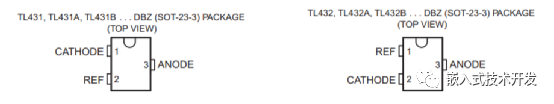

    TL431的封装本身有很多种，SOT-23、SOT-89、SOIC-8、TO-92等。另外，国产的TL431与进口的引脚定义还不一样， 以SOT-23封装的为例，TI的引脚定义如下，有TL431和TL432两种型号的，功能一样，引脚不一样。

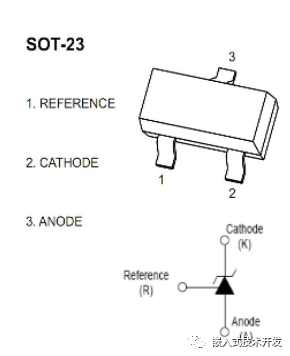

    而大部分国产厂家的TL431引脚定义如下。可以看到与TI的TL432是一样的，这点使用时一定要注意，本人是被踩过坑的。
