储能柜EMS能量管理系统

1. 产品名称

储能能量管理系统Acrel-2000ES

2、产品说明

安科瑞Acrel-2000ES储能能量管理系统具有完善的储能监控与管理功能，涵盖了储能系统设备(PCS、BMS、电表、消防、空调等)的详细信息，实现了数据采集、数据处理、数据存储、数据查询与分析、可视化监控、报警管理、统计报表等功能。在高级应用上支持能量调度，具备计划曲线、削峰填谷、需量控制、备用电源等控制功能。系统对电池组性能进行实时监测及历史数据分析、根据分析结果采用智能化的分配策略对电池组进行充放电控制，优化了电池性能，提高电池寿命。

系统支持Windows操作系统，数据库采用SQL Server。本系统既可以用于储能一体柜，也可以用于储能集装箱，是专门用于储能设备管理的一套软件系统平台。

3、参考标准

《电网配置储能系统监控及通讯技术规范（Q/GDW1887-2012）》

《储能系统接入配电网能量管理系统功能规范（Q/GDW697-2011）》

《分布式电源接入配电网技术规范（NB/T32015-2013）》

《分布式电化学储能系统接入配电网设计规范（DL/T 5816-2020）》

《分布式储能系统接入配电网设计规范（T/CEC 173-2018）》

《分布式储能系统远程集中监控技术规范（T/CEC 174-2018）》

《用户侧电化学储能系统设计技术导则（DB42/T 2001-2023）》

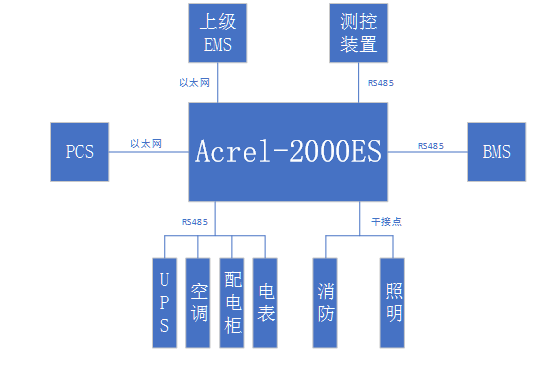

3系统结构

1. 应用范围

适用于工商业储能储能一体柜、储能集装箱。

1. 性能参数

1)硬件性能

表1硬件性能

序号	项目	参数/单位	备注
1	系统总体平均无故障时间	MTBF≥20000h
2	系统年可用率	>99.9%
3	系统使用寿命	>10年
4	CPU负载	正常状态下 <30%， 事故情况下10s <50%	运行标准软件
5	网络负载	正常状态下 <20%， 事故情况下10s <40%

2)系统性能

表2系统性能

序号	项目	参数/单位	备注
1	电压/电流	≤0.2％	依赖于PCS/BMS
2	功率	≤0.5％	依赖于PCS/BMS
3	遥信正确有效率	≥99.99%
4	事故报警正确率	≥99.99%
5	遥控遥调正确率	≥99.9%
6	遥控命令实施时间	≤3s
7	遥测数据扫描周期	1~5s	用户可调
8	遥测数据扫描周期	≤2s
9	热/备计算机的切换时间	≤10s
10	事故报警正确率	≥99.9%
11	系统可用性	≥99.9%
12	数据记录时标精度	≤1ms
13	历史数据保存周期	≥3年
14	遥测响应时间	＜1s
15	遥信变化响应时间	＜1s
16	遥控命令内部时间	＜1s
17	对时精度	≤1ms
18	历史曲线采样间隔	1s~30min可调
19	画面实时数据更新频率	＜1s
20	历史查询分析曲线显示时间	＜3s

3）性能特征

• 终端采用加强型单元外壳，按抗强震动、强干扰设计，适应恶劣环境，适用于储能电站-20℃~60℃的宽温工作环境；
• 终端集成电路全部采用工业级，使得装置的具有很高的稳定性和可靠性，满足储能单元封闭运行的技术要求；
• 终端硬件设计采用多种隔离，屏蔽措施，软件设计采用数字滤波技术和先进的保护算法及其他抗干扰措施，大大提高了装置的抗干扰性能；
• 采集终端通讯方式多样，具备4路RS485通讯接口、2路以太网接口和1路调试接口，支持IEC101、IEC103、IEC104、MODBUSRTU/TCP及私有协议等通讯协议，支持各类PCS、BMS、温控仪、电表、空调、消防等智能设备的通讯数据采集；可灵活实现与其他系统的接入；
• 触摸屏为电容式，尺寸为13.3寸，15.6和17.3寸可定制；
• 系统支持Windows操作系统。
• 4产品功能

（1）数据采集

1. 采集电池管理系统的各组电池的总电压、电流、平均温度、SOC、SOH、充放电电流和功率限值、单节电池电压、单节电池温度、各节电池的均衡状态、故障及报警信息、历史充放电电量、历史充放电电能、容量、可充电量、可放电量、充放电次数等常用信息并进行显示；
2. 采集并显示PCS系统的相关参数，包括：直流侧的电压/电流/功率等、PCS的三相有功功率、无功功率、三相电压、三相电流、功率因素、频率、运行状态、报警及故障信息等常用信息，及日输入电量、日输出电量、累计输入电量、累计输出电量等；
3. 采集储能系统的各个状态量，包括主回路状态（开关、事故跳闸信号、保护动作信号、异常信号）。

（2）数据处理

1. 实时数据显示处理功能；
2. 采集智能电表、PCS系统、测控装置的电能质量数据，进行统计分析和显示；
3. 能量管理系统能够对采集数据进行合理性检查、限值告警。

（3）数据存储

1. 将采集到的数据存储于配套数据库中，数据颗粒度做到分等级存储，储能系统整体信息分钟级存储。

（4）系统控制

1. 接收并实施上级系统对储能系统的启动/停止指令及功率下发指令。
2. 能量管理系统能够控制系统的运行，包括开/关机，及根据变流器通信协议定义的功率，电压，电流指令的下发，并清楚逐步下指令的步骤与当前状态，防止误操作。

（5）曲线报表

1. 根据储能的充放电状态进行展示充放电功率曲线、SOC变化曲线等，可支持定制化业务曲线。
2. 统计储能系统的工作情况和用电量情况，统计用户的月使用电量，显示历史数据并具备数据及报表下载功能。

（6）告警功能

1. 收集整个系统的事件记录信息及报警信息(包括历史信息)并进行显示。当系统所采集的模拟量发生越限、数字量变位及网络通信状态自诊断故障时，能量管理系统会自动弹出告警窗口，通知操作员有情况发生。该窗口保持在画面的最上层，直到操作员进行了处理。

（7）权限管理

1. 能量管理系统提供权限管理，不同权限可以浏览或下载不同范围内的页面（数据、表格、图形、资料）；在多层架构的储能系统中，上层能量管理系统显示整体储能系统的界面，内部就地能量管理系统只显示本内部储能系统界面，在单层架构的储能系统中，只存在就地能量管理系统。

（8）系统管理：

1. 能量管理系统能够监控储能系统的电气一次接线，并形成一次接线图界面，关键位置开关达到可视可控。
2. 能量管理系统能够监控整个储能系统（各控制单元和服务器）的网络运行状态，显示整个系统结构架构拓扑图及基本信息，在系统出现异常时能够在系统拓扑图中做出相应显示。
3. 能量管理系统能够监控整个储能系统的各控制单元的运行状态，在出现异常时能够在系统拓扑图中显示出来。

（9）其他功能：

1. 具有检测控制UPS的功能。
2. 具有复位清零的功能。

1. 硬件配置

序号	设备	型号	图片	说明
1	能量管理系统	Acrel-2000ES		内部设备的数据采集与监控，由通信管理机、工业平板电脑、串口服务器、遥信模块及相关通信辅件组成。 数据采集、上传及转发至服务器及协同控制装置 策略控制：计划曲线、需量控制、削峰填谷、备用电源等
2	工业平板电脑	PPX133L		1）承接系统软件 2）可视化展示：显示系统运行信息
3	交流计量电表	DTSD1352		集成电力参数测量及电能计量及考核管理，提供上48月的各类电能数据统计。具有2~31次分次谐波与总谐波含量检测，带有开关量输入和开关量输出可实现“遥信”和“遥控”功能， 并具备报警输出。带有RS485 通信接口，可选用MODBUS-RTU或 DL/T645协议。
4	直流计量电表	DJSF1352		表可测量直流系统中的电压、电流、功率以及正反向电能等； 具有红外通讯接口和RS-485通讯接口，同时支持Modbus-RTU协议和DLT645协议；可带继电器报警输出和开关量输入功能；
5	通信管理机	ANet-2E8S1		能够根据不同的采集规约进行水表、气表、电表、微机保护等设备终端的数据采集汇总； 提供规约转换、透明转发、数据加密压缩、数据转换、边缘计算等多项功能； 实时多任务并行处理数据采集和数据转发，可多链路上送平台据；
6	串口服务器	Aport		功能：转换“辅助系统”的状态数据，反馈到能量管理系统中。 1）空调的开关，调温，及完全断电（二次开关实现） 2）上传配电柜各个空开信号 3）上传UPS内部电量信息等 4）接入电表、BSMU等设备
7	遥信模块	ARTU-K16		1）反馈各个设备状态，将相关数据到串口服务器； 2）读消防I/O信号，并转发给到上层（关机、事件上报等） 3）采集水浸传感器信息，并转发给到上层（水浸信号事件上报） 4）读取门禁程传感器信息，并转发给到上层（门禁事件上报）
