普通对讲机通过调制电路和解调电路发射和接收无线电信号。下面介绍一种利用磁带录音机电路和收音机电路改装的发射接收通话信息的对讲机。

电路原理一，发送声音信号时，磁带录音机通过话筒把声音信号送到放音头，放音头的信号在经过放大电路把声音信号放大后，传递给收音机扬声器接口，此时声音信号在收音机里面经过反向调制后，从收音机天线端口输出，通过放大器放大后，通过天线将信号发射出去。

 接收声音信号时，天线将接收到的声音信号送到放大器，信号经放大器放大后，把信号送到收音机天线端口，信号在收音机里面通过正常解调后送到收音机扬声器端口。扬声器端口在把信号送到放大器，信号经过放大器放大后，进入录音机录音头端口，信号在录音机里面进行放大后通过录音的的扬声器发声。这样就完成了从话筒到扬声器的无线传输。

电路原理二，发送声音信号时，磁带录音机通过话筒把声音信号送到放音头，放音头的信号在经过放大电路把声音信号放大后，传递给混频器，此时声音信号在混频器里面和高频信号发生器进入混频器的信号相互混频，再进入另外一个放大器中，经过这个放大器放大后，通过天线将信号发射出去。

 接收声音信号时，天线将接收到的声音信号送到放大器，信号经放大器放大后，把信号送到收音机天线端口，信号在收音机里面通过正常解调后送到收音机扬声器端口。扬声器端口在把信号送到放大器，信号经过放大器放大后，进入录音机录音头端口，信号在录音机里面进行放大后通过录音的的扬声器发声。这样就完成了从话筒到扬声器的无线传输。

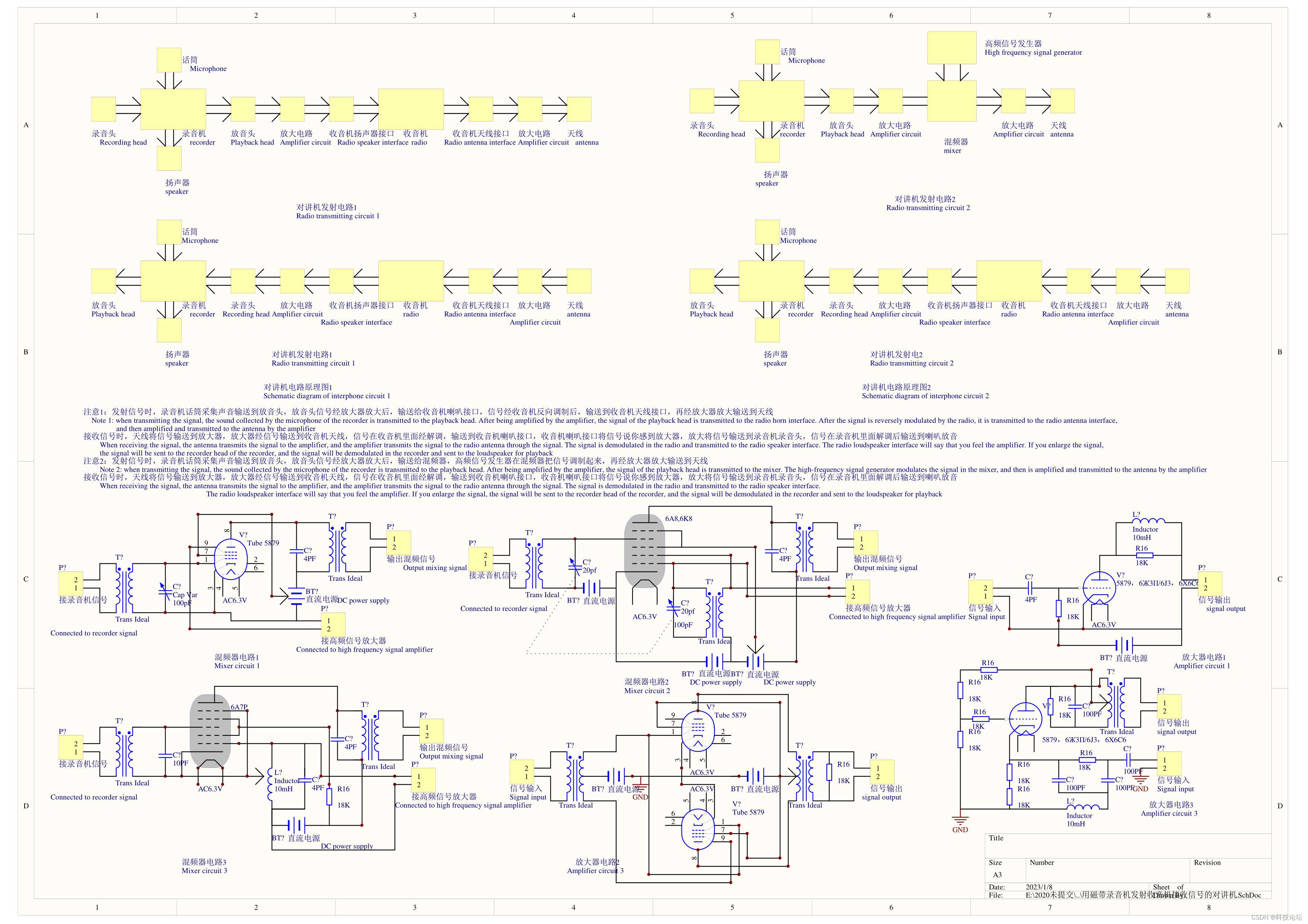

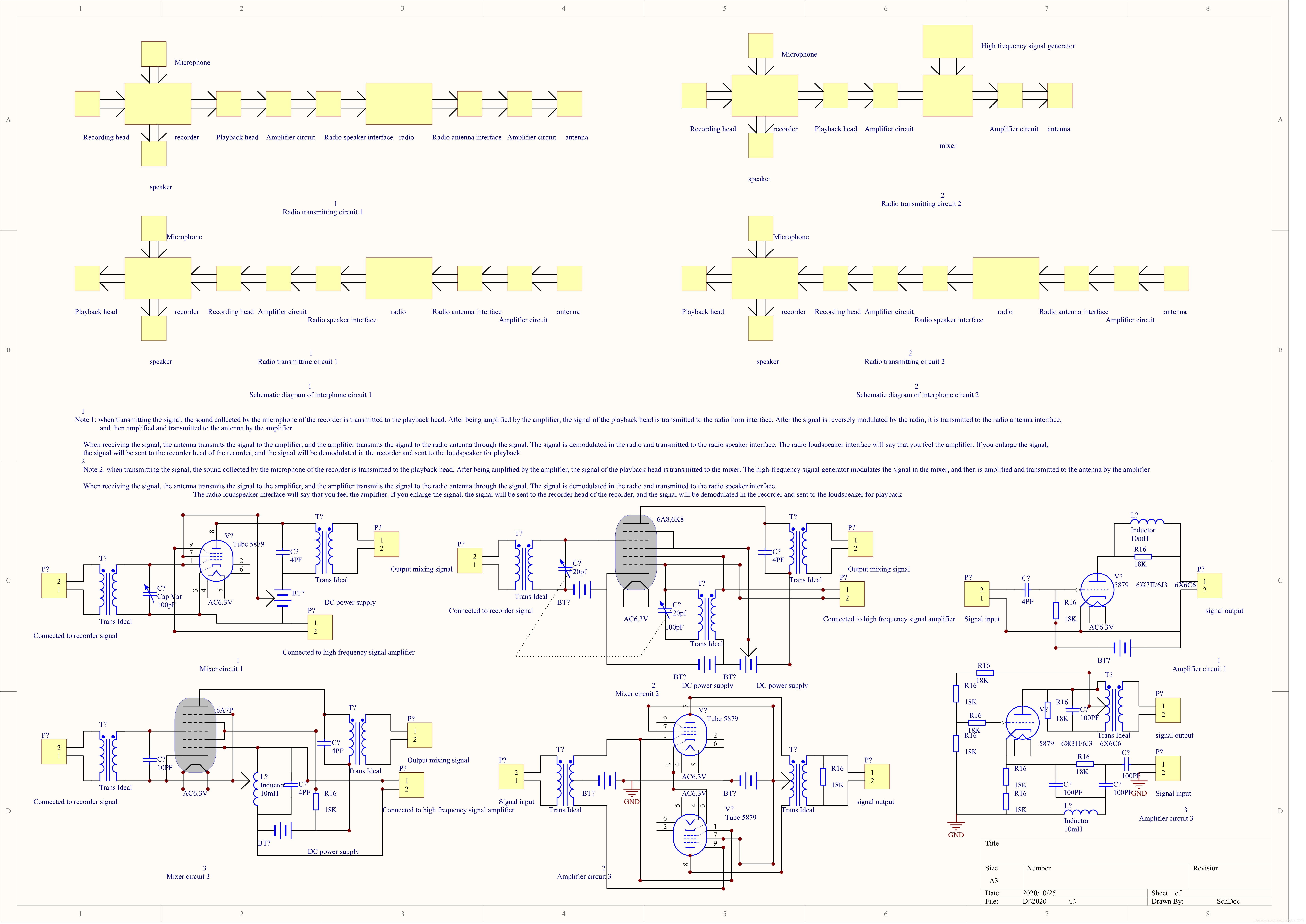

下面是电路原理图。下载网址是：链接：https://pan.baidu.com/s/1FMPFe1JTOXue2fy37F50kg

提取码：1ro4

链接：https://share.weiyun.com/BVCBBCK6
