多字节crc校验查表法分析

孤星入命孑然一身

已于 2023-08-21 10:02:29 修改

阅读量3.6k

点赞数 8

文章标签： c语言

于 2022-09-27 13:34:28 首次发布

本文链接：https://blog.csdn.net/zhangpengfei991023/article/details/127056939

版权

crc校验普遍用于数据传输，串口通信等的检错处理
crc的原理较为简单，但是代码不易理解，此处记录多字节代码crc的计算，如有错误，麻烦各位指出谢谢
单字节的处理比较简单，但是一般不会用到，因为传输往往不会只传1个字节的数据，而是一次传很多字节

crc校验码，是数据对crc多项式进行模二除法最后剩下的余数
如果数据为0xa, crc多项式为0xb, 求得校验码为0xc
即为0xa % 0xb = 0xc，这里的百分号不是真正的百分号，只是我为了方便写的，表示为模二求余
现在想求0xa00 (0xa<<8的值)的校验码，不需要重新计算
有crc(0xa00) = (0xc<<8) %0xb 下面为证明

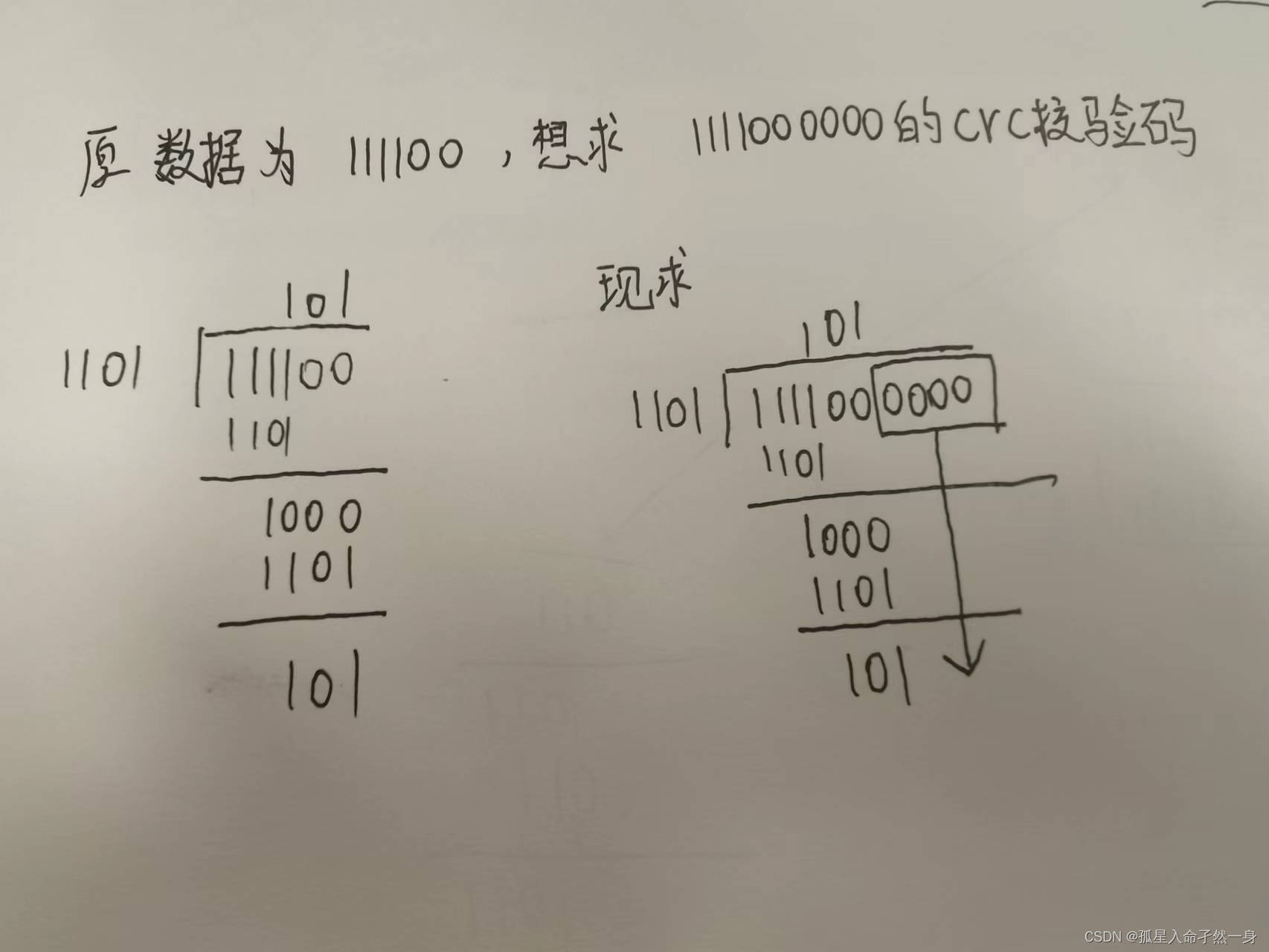

在这里插入图片描述
同时，易得 0xaabb %c = (0xaa00 ^ 0xbb )%0xc = 0xaa00%0xc ^ 0xbb%0xc = ((0xaa %0xc) <<8)^(0xbb%0xc)
上面此公式只对数据分块位长大于crc多项式位数的有效，如果crc多项式位数比数据分块位长，则无效，因为crc多项式如果比数据位数长，比如
0xaabb % 0xcccc != (0xaa00 ^ 0xbb )%0xcccc
因为0xaa00求余时，数据一定会影响到0xaa00的低8位,不能像上图一样直接拉下来拼接求余。真正的crc算法往往都是crc多项式比数据分块位数长，数据总是1个字节1个字节的传输，crc长度一般总会超过1个字节。下面介绍另一种方法。

在上述的基础上，我们就容易理解多字节的crc校验方法了，
比如4字节数据，0xaa,0xbb,0xcc,0xdd
我们就可以把它看成一个长数据0xaabbccdd，来对crc多项式求余.
求到最后一个字节的数据，得到最后一个字节的数据的crc校验码，就可以当做本次传输的crc校验码
下面探究每一个字节的数据的crc与前一个字节的crc的关系

下面引用这篇博客里的内容

https://blog.csdn.net/weixin_47409662/article/details/120098915

假设数据为B1,B2,B3 这里一个数据是4位，crc多项式是8位 11010101
先对B1的4位求crc校验码，直到B1完全移出

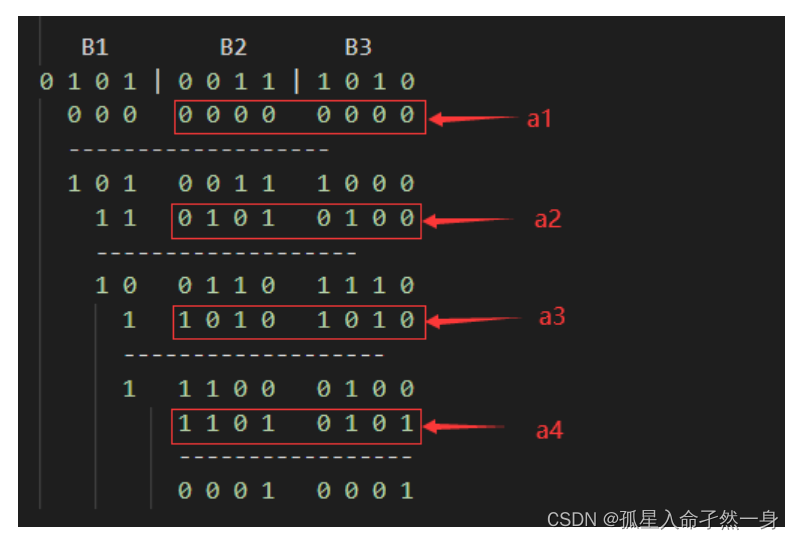

在这里插入图片描述
我们可以看到，B2B3数据由最初的0011 1010 变为最后的0001 0001
即B2B3 ^ a1 ^ a2 ^ a3 ^ a4 = B2B3 Xor (a1^a2 ^a3^a4 )= 0001 0001
因此只要求得a1^a2^a3^a4即可求得B2B3经过B1求crc之后的数据值
a1为0000 0000 a2,a3,a4都是B1在求crc校验码时 crc多项式11010101偏移的值
故a2,a3,a4的计算与B2B3的值无关
既然与B2,B3无关，可以把B2,B3直接换成0计算a2,a3,a4，最后用B2B3原值异或a2,a3,a4
引用博客

https://blog.csdn.net/weixin_47409662/article/details/120098915

在这里插入图片描述

由于B2和B3并不对A的值起作用，因此我将B2，B3的值全变为0

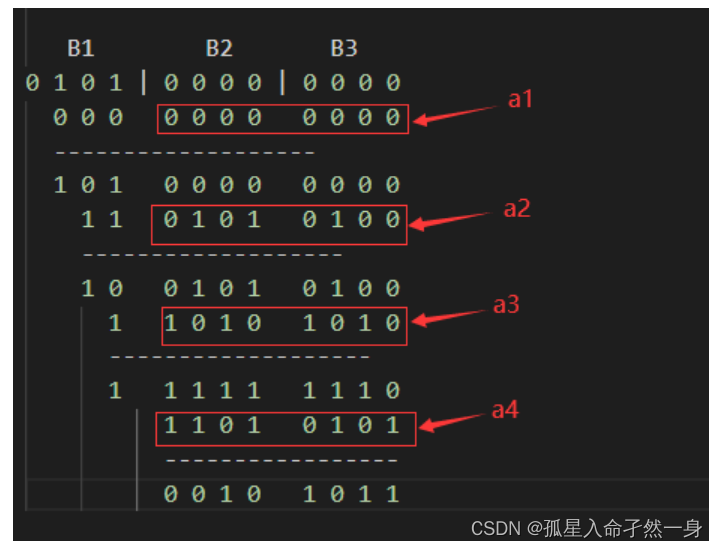

观察此时的计算结果 0010 1011是不是等于A，即a1 xor a2 xor a3 xor a4
请问上图的过程是在算什么？
在B1后添加m个0，再对多项式进行除法运算，这就是对B1求CRC校验值啊！！！
也就是说如果要每次移动4bit，求其对应的表也就是算出这16个数对应的crc校验值：0000~1111

即a1^a2^a3^a4 = B1的crc校验值 = 0010 1011
B2B3 = B2B3原数据 ^B1的crc校验值=0011 1010 ^ 0010 1011 = 0001 0001

B2 = 0011 ^(B1的crc的高4位) = 0011 ^ 0010 = 0001
我们想求B2之后的crc检验值
假设数据为B1B2
注意，是只求B2之后的crc校验值，,后面补0
首先经过B1的crc计算后数据变为 0001 1011
B2的数据变为0001 即B2 = B2^(B1的crc的高4位)
B2之后的数据变为B1的crc的低4位

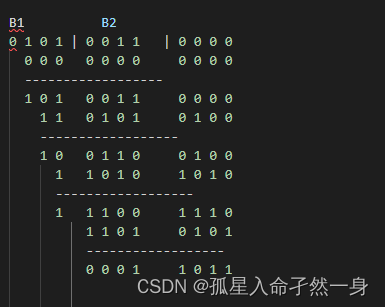

在这里插入图片描述
1011是B1的crc的低4位
此时求B2的crc，相当于求 (0001的crc) ^ 1011

最后得到的crc(B2) = 0110 0101
= crc(0001) ^ 1011 = crc（B2^(B1的crc的高4位)）^( B1的crc的低4位)

B2受B1的影响，crc(B2) = crc（B2^(B1的crc的高4位)）^( B1的crc的低4位)
如果数据为0XB1B2B3B4B5…Bn,则可按此规律一直走下去，先算B1的crc,再算B2受B1影响的crc,再算B3受B2影响的crc，一直走到最后，求出Bn的crc，就相当于求出了0xB1B2B3B4B5…Bn整体的crc

即可得出，4位的crc的求法为：
crc(当前数据^(前一数据的crc的高4位)) ^（前一数据的crc的低4位）
那么8位的crc求法为
crc(当前字节数据^(前一字节的crc的高8位)) ^（前一数据的crc的低8位）

uint16 get_crc16(uint8* data_ptr,uint16 data_len)
uint16 crc16 = 0xffff;
while(data_len > 0)
{
	crc16 = (crc16 << 8) ^ crc_table[*data_ptr ^ (uint8)(crc16 >> 8)];
	data_ptr++;
	len--;
}

crc的初始值为什么是0xFFFF而不是0x0000,是因为有的数据开始有很多个0，如果crc初始值为0，那么数据开始的0多一个或少一个都没有差别，因为计算crc校验码时，遇到0直接移位不计算，而是0xffff时，数据会取反 0x0000^data = data,0xffff^data = ~data
所以crc初始值为0xffff时，最后的crc要取反
个人理解如此，如有错误，麻烦各位指出，谢谢
