CHI trans简析--CopyBack Write

        此处仅简单分析每个命令的含义，背景，以及可能的状态变化，对于每个trans具体包含的流程，将在下文描述；

    write类型的操作分为三类，Immediate Write/ Write Zero/ Copy Back write;

Copy Back write

        RN访问HN;

   ==============================================================

   WriteBack ptl/full

• 往HN或者SN发送一条dirty的cacheline数据；如果是partial的， 就用ptl的命令发送；

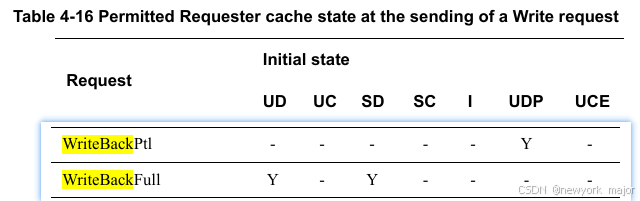

• 根据上面的描述，那么RN在发送时的状态，只能是UD/SD;

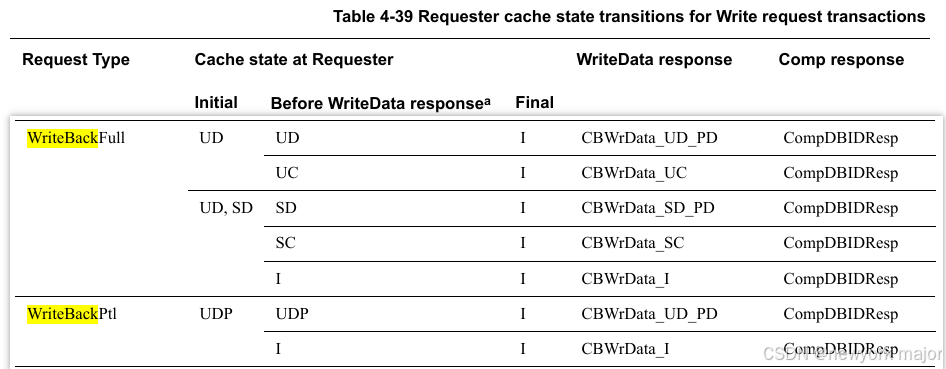

• 状态转换图如下：

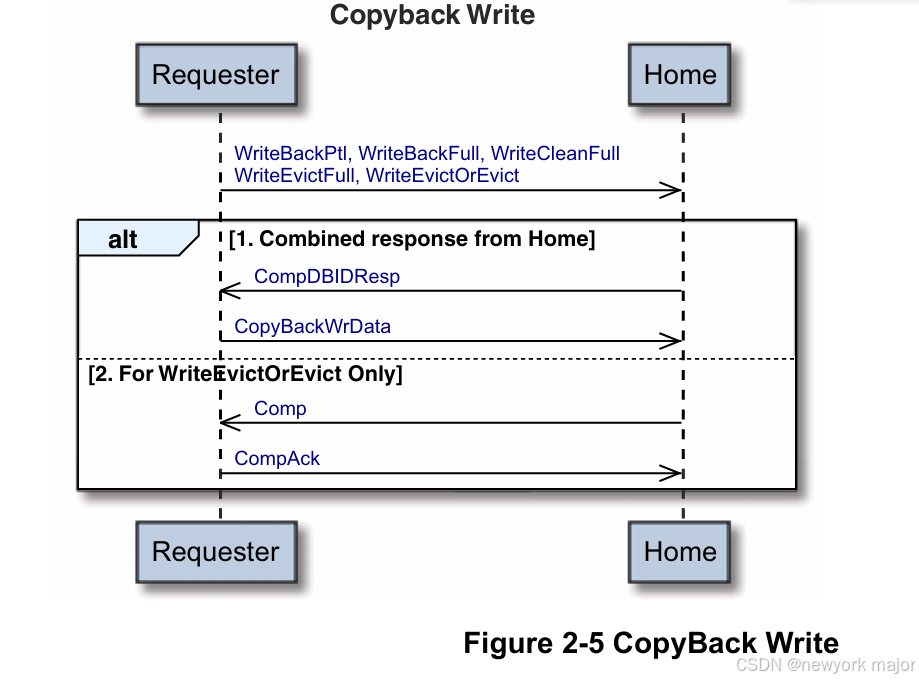

• 发送流程如下：



   ==============================================================

   WriteCleanFull

• 将整条dirty的cacheline数据写入HN, 但是自身仍然保持该cacheline的clean态；

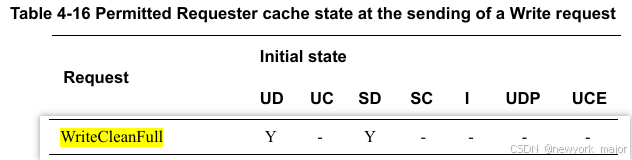

• 根据上面的描述，发送该命令时的RN状态，只能是UD/SD;



• 命令完成后状态为：UC/SC;
• 状态转化图如下：



   ==============================================================

   WriteEvictFull

• 将UC的cacheline, 写入下一级cache;  -> 初始状态只能是UC;



• 状态转换图示如下：



   ==============================================================

   WriteEvictOrEvict

• 这个请求类似于将writeevictfull/evict这两个命令合并成一个，这种方式允许HN来决定是否发送命令；
• 将clean的cacheline(UC/SC), 写到下一级cache;
• HN可以选择是否接收这个数据，如果不接受，那么就不会有数据的传递（evict）；
• 如果completer不接收数据，则数据不会发送过来；
• 如果需要发送地址，data size为cacheline size；
• likelyShared表示当前这个cacheline的状态；

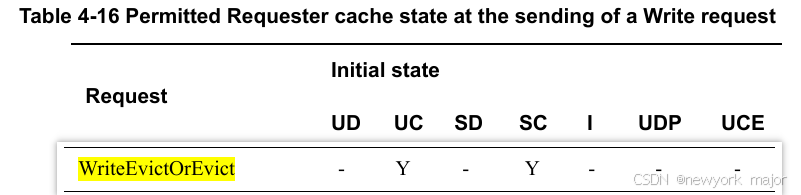

• 初始状态如下：



• 结束状态都是invalid, 不管数据是否接收；



   (Comp响应，就是不要发数据)
