TCP校验和的原理和实现

概述



TCP校验和是一个端到端的校验和,由发送端计算,然后由接收端验证。其目的是为了发现TCP首部和数据在发送端到

接收端之间发生的任何改动。如果接收方检测到校验和有差错,则TCP段会被直接丢弃。

TCP校验和覆盖TCP首部和TCP数据,而IP首部中的校验和只覆盖IP的首部,不覆盖IP数据报中的任何数据。

TCP的校验和是必需的,而UDP的校验和是可选的。

TCP和UDP计算校验和时,都要加上一个12字节的伪首部。



Author : zhangskd @ csdn blog

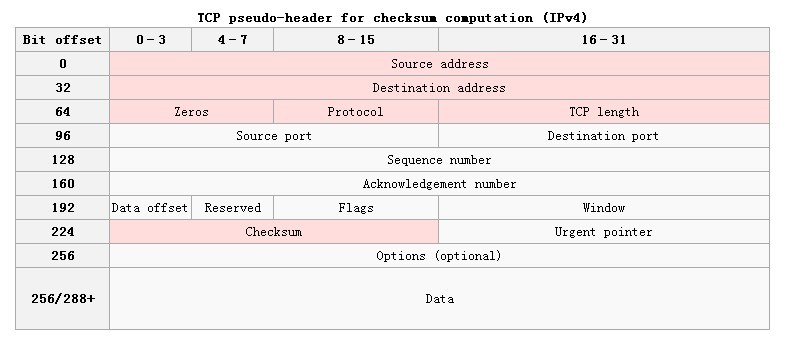

伪首部

伪首部共有12字节,包含如下信息:源IP地址、目的IP地址、保留字节(置0)、传输层协议号(TCP是6)、TCP报文长度(报头+数据)。

伪首部是为了增加TCP校验和的检错能力:如检查TCP报文是否收错了(目的IP地址)、传输层协议是否选对了(传输层协议号)等。



定义



(1) RFC 793的TCP校验和定义

The checksum field is the 16 bit one's complement of the one's complement sum of all 16-bit words in the header and text.

If a segment contains an odd number of header and text octets to be checksummed, the last octet is padded on the right

with zeros to form a 16-bit word for checksum purposes. The pad is not transmitted as part of the segment. While computing

the checksum, the checksum field itself is replaced with zeros.



上述的定义说得很明确:

首先,把伪首部、TCP报头、TCP数据分为16位的字,如果总长度为奇数个字节,则在最后增添一个位都为0的字节。

            把TCP报头中的校验和字段置为0(否则就陷入鸡生蛋还是蛋生鸡的问题)。

其次,用反码相加法累加所有的16位字(进位也要累加)。

最后,对计算结果取反,作为TCP的校验和。



(2) RFC 1071的IP校验和定义

1. Adjacent octets to be checksummed are paired to form 16-bit integers, and the 1's complement sum of these

    16-bit integers is formed.

2. To generate a checksum, the checksum field itself is cleared, the 16-bit 1's complement sum is computed over

    the octets concerned, and the 1's complement of this sum is placed in the checksum field.

3. To check a checksum, the 1's complement sum is computed over the same set of octets, including the checksum

    field. If the result is all 1 bits (-0 in 1's complement arithmetic), the check succeeds.



可以看到,TCP校验和、IP校验和的计算方法是基本一致的,除了计算的范围不同。



实现



基于2.6.18、x86_64。

csum_tcpudp_nofold()按4字节累加伪首部到sum中。

static inline unsigned long csum_tcpudp_nofold (unsigned long saddr, unsigned long daddr,
                                                unsigned short len, unsigned short proto,
                                                unsigned int sum)
{
    asm("addl %1, %0\n"    /* 累加daddr */
        "adcl %2, %0\n"    /* 累加saddr */
        "adcl %3, %0\n"    /* 累加len(2字节), proto, 0*/
        "adcl $0, %0\n"    /*加上进位 */
        : "=r" (sum)
        : "g" (daddr), "g" (saddr), "g" ((ntohs(len) << 16) + proto*256), "0" (sum));
    return sum;
}



csum_tcpudp_magic()产生最终的校验和。

首先,按4字节累加伪首部到sum中。

其次,累加sum的低16位、sum的高16位,并且对累加的结果取反。

最后,截取sum的高16位,作为校验和。

static inline unsigned short int csum_tcpudp_magic(unsigned long saddr, unsigned long daddr,
                                                   unsigned short len, unsigned short proto,
                                                   unsigned int sum)
{
    return csum_fold(csum_tcpudp_nofold(saddr, daddr, len, proto, sum));
}

static inline unsigned int csum_fold(unsigned int sum)
{
    __asm__(
        "addl %1, %0\n"
        "adcl 0xffff, %0"
        : "=r" (sum)
        : "r" (sum << 16), "0" (sum & 0xffff0000)

        /* 将sum的低16位,作为寄存器1的高16位,寄存器1的低16位补0。
          * 将sum的高16位,作为寄存器0的高16位,寄存器0的低16位补0。
          * 这样,addl %1, %0就累加了sum的高16位和低16位。
          *
         * 还要考虑进位。如果有进位,adcl 0xfff, %0为:0x1 + 0xffff + %0,寄存器0的高16位加1。
          * 如果没有进位,adcl 0xffff, %0为:0xffff + %0,对寄存器0的高16位无影响。
          */

    );

    return (~sum) >> 16; /* 对sum取反,返回它的高16位,作为最终的校验和 */
}



发送校验



#define CHECKSUM_NONE 0 /* 需要由传输层自己计算校验和 */
#define CHECKSUM_HW 1 /* 由硬件计算报头和首部的校验和 */
#define CHECKSUM_UNNECESSARY 2 /* 表示不需要校验,或者已经成功校验了 */
#define CHECKSUM_PARTIAL CHECKSUM_HW
#define CHECKSUM_COMPLETE CHECKSUM_HW



@tcp_transmit_skb()

    icsk->icsk_af_ops->send_check(sk, skb->len, skb); /* 计算校验和 */



void tcp_v4_send_check(struct sock *sk, int len, struct sk_buff *skb)
{
    struct inet_sock *inet = inet_sk(sk);
    struct tcphdr *th = skb->h.th;

    if (skb->ip_summed == CHECKSUM_HW) {
        /* 只计算伪首部,TCP报头和TCP数据的累加由硬件完成 */
        th->check = ~tcp_v4_check(th, len, inet->saddr, inet->daddr, 0);
        skb->csum = offsetof(struct tcphdr, check); /* 校验和值在TCP首部的偏移 */

    } else {
        /* tcp_v4_check累加伪首部,获取最终的校验和。
         * csum_partial累加TCP报头。
         * 那么skb->csum应该是TCP数据部分的累加,这是在从用户空间复制时顺便累加的。
         */
        th->check = tcp_v4_check(th, len, inet->saddr, inet->daddr,
                                 csum_partial((char *)th, th->doff << 2, skb->csum));
    }
}
unsigned csum_partial(const unsigned char *buff, unsigned len, unsigned sum)
{
    return add32_with_carry(do_csum(buff, len), sum);
}

static inline unsigned add32_with_carry(unsigned a, unsigned b)
{
    asm("addl %2, %0\n\t"
             "adcl $0, %0"
             : "=r" (a)
             : "0" (a), "r" (b));
    return a;
}



do_csum()用于计算一段内存的校验和,这里用于累加TCP报头。

具体计算时用到一些技巧:

1. 反码累加时,按16位、32位、64位来累加的效果是一样的。

2. 使用内存对齐,减少内存操作的次数。

static __force_inline unsigned do_csum(const unsigned char *buff, unsigned len)
{
    unsigned odd, count;
    unsigned long result = 0;

    if (unlikely(len == 0))
        return result;

    /* 使起始地址为XXX0,接下来可按2字节对齐 */
    odd = 1 & (unsigned long) buff;
    if (unlikely(odd)) {
        result = *buff << 8; /* 因为机器是小端的 */
        len--;
        buff++;
    }
    count = len >> 1; /* nr of 16-bit words,这里可能余下1字节未算,最后会处理*/

    if (count) {
        /* 使起始地址为XX00,接下来可按4字节对齐 */
        if (2 & (unsigned long) buff) {
            result += *(unsigned short *)buff;
            count--;
            len -= 2;
            buff += 2;
        }
        count >>= 1; /* nr of 32-bit words,这里可能余下2字节未算,最后会处理 */

        if (count) {
            unsigned long zero;
            unsigned count64;
            /* 使起始地址为X000,接下来可按8字节对齐 */
            if (4 & (unsigned long)buff) {
                result += *(unsigned int *)buff;
                count--;
                len -= 4;
                buff += 4;
            }
            count >>= 1; /* nr of 64-bit words,这里可能余下4字节未算,最后会处理*/

            /* main loop using 64byte blocks */
            zero = 0;
            count64 = count >> 3; /* 64字节的块数,这里可能余下56字节未算,最后会处理 */
            while (count64) { /* 反码累加所有的64字节块 */
                asm ("addq 0*8(%[src]), %[res]\n\t"    /* b、w、l、q分别对应8、16、32、64位操作 */
                          "addq 1*8(%[src]), %[res]\n\t"    /* [src]为指定寄存器的别名,效果应该等同于0、1等 */
                          "adcq 2*8(%[src]), %[res]\n\t"
                          "adcq 3*8(%[src]), %[res]\n\t"
                          "adcq 4*8(%[src]), %[res]\n\t"
                          "adcq 5*8(%[src]), %[res]\n\t"
                          "adcq 6*8(%[src]), %[res]\n\t"
                          "adcq 7*8(%[src]), %[res]\n\t"
                          "adcq %[zero], %[res]"
                          : [res] "=r" (result)
                          : [src] "r" (buff), [zero] "r" (zero), "[res]" (result));
                buff += 64;
                count64--;
            }

            /* 从这里开始,反序处理之前可能漏算的字节 */

            /* last upto 7 8byte blocks,前面按8个8字节做计算单位,所以最多可能剩下7个8字节 */
            count %= 8;
            while (count) {
                asm ("addq %1, %0\n\t"
                     "adcq %2, %0\n"
                     : "=r" (result)
                     : "m" (*(unsigned long *)buff), "r" (zero), "0" (result));
                --count;
                buff += 8;
            }

            /* 带进位累加result的高32位和低32位 */
            result = add32_with_carry(result>>32, result&0xffffffff);

            /* 之前始按8字节对齐,可能有4字节剩下 */
            if (len & 4) {
                result += *(unsigned int *) buff;
                buff += 4;
            }
        }

       /* 更早前按4字节对齐,可能有2字节剩下 */
        if (len & 2) {
            result += *(unsigned short *) buff;
            buff += 2;
        }
    }

    /* 最早之前按2字节对齐,可能有1字节剩下 */
    if (len & 1)
        result += *buff;

    /* 再次带进位累加result的高32位和低32位 */
    result = add32_with_carry(result>>32, result & 0xffffffff);

    /* 这里涉及到一个技巧,用于处理初始地址为奇数的情况 */
    if (unlikely(odd)) {
        result = from32to16(result); /* 累加到result的低16位 */
        /* result为:0 0 a b
         * 然后交换a和b,result变为:0 0 b a
         */
        result = ((result >> 8) & 0xff) | ((result & oxff) << 8);
    }

    return result; /* 返回result的低32位 */
}
static inline unsigned short from32to16(unsigned a)
{
    unsigned short b = a >> 16;
    asm ("addw %w2, %w0\n\t"
              "adcw $0, %w0\n"
              : "=r" (b)
              : "0" (b), "r" (a));
    return b;
}



csum_partial_copy_from_user()用于拷贝用户空间数据到内核空间,同时计算用户数据的校验和,

结果保存到skb->csum中(X86_64)。

/**
 * csum_partial_copy_from_user - Copy and checksum from user space.
 * @src: source address (user space)
 * @dst: destination address
 * @len: number of bytes to be copied.
 * @isum: initial sum that is added into the result (32bit unfolded)
 * @errp: set to -EFAULT for an bad source address.
 *
 * Returns an 32bit unfolded checksum of the buffer.
 * src and dst are best aligned to 64bits.
 */

unsigned int csum_partial_copy_from_user(const unsigned char __user *src,
                                  unsigned char *dst, int len, unsigned int isum, int *errp)
{
    might_sleep();
    *errp = 0;

    if (likely(access_ok(VERIFY_READ, src, len))) {

        /* Why 6, not 7? To handle odd addresses aligned we would need to do considerable
         * complications to fix the checksum which is defined as an 16bit accumulator. The fix
         * alignment code is primarily for performance compatibility with 32bit and that will handle
         * odd addresses slowly too.
         * 处理X010、X100、X110的起始地址。不处理X001,因为这会使复杂度大增加。
         */
        if (unlikely((unsigned long)src & 6)) {
            while (((unsigned long)src & 6) && len >= 2) {
                __u16 val16;
                *errp = __get_user(val16, (__u16 __user *)src);
                if (*errp)
                    return isum;
                *(__u16 *)dst = val16;
                isum = add32_with_carry(isum, val16);
                src += 2;
                dst += 2;
                len -= 2;
            }
        }

        /* 计算函数是用纯汇编实现的,应该是因为效率吧 */
        isum = csum_parial_copy_generic((__force void *)src, dst, len, isum, errp, NULL);

        if (likely(*errp == 0))
            return isum; /* 成功 */
    }

    *errp = -EFAULT;
    memset(dst, 0, len);
    return isum;
}



上述的实现比较复杂,来看下最简单的csum_partial_copy_from_user()实现(um)。

unsigned int csum_partial_copy_from_user(const unsigned char *src,
                                         unsigned char *dst, int len, int sum,
                                         int *err_ptr)
{
    if (copy_from_user(dst, src, len)) { /* 拷贝用户空间数据到内核空间 */
        *err_ptr = -EFAULT; /* bad address */
        return (-1);
    }

    return csum_partial(dst, len, sum); /* 计算用户数据的校验和,会存到skb->csum中 */
}



接收校验



@tcp_v4_rcv

    /* 检查校验和 */

    if (skb->ip_summed != CHECKSUM_UNNECESSARY && tcp_v4_checksum_init(skb))

        goto bad_packet;



接收校验的第一部分,主要是计算伪首部。

static int tcp_v4_checksum_init(struct sk_buff *skb)
{
    /* 如果TCP报头、TCP数据的反码累加已经由硬件完成 */
    if (skb->ip_summed == CHECKSUM_HW) {

        /* 现在只需要再累加上伪首部,取反获取最终的校验和。
         * 校验和为0时,表示TCP数据报正确。
         */
        if (! tcp_v4_check(skb->h.th, skb->len, skb->nh.iph->saddr, skb->nh.iph->daddr, skb->csum)) {
            skb->ip_summed = CHECKSUM_UNNECESSARY;
            return 0; /* 校验成功 */

        } /* 没有else失败退出吗?*/
    }

    /* 对伪首部进行反码累加,主要用于软件方法 */
    skb->csum = csum_tcpudp_nofold(skb->nh.iph->saddr, skb->nh.iph->daddr, skb->len, IPPROTO_TCP, 0);


    /* 对于长度小于76字节的小包,接着累加TCP报头和报文,完成校验;否则,以后再完成检验。*/
    if (skb->len <= 76) {
        return __skb_checksum_complete(skb);
    }
}



接收校验的第二部分,计算报头和报文。

tcp_v4_rcv、tcp_v4_do_rcv()

    | --> tcp_checksum_complete()

                | --> __tcp_checksum_complete()

                            | --> __skb_checksum_complete()



tcp_rcv_established()

    | --> tcp_checksum_complete_user()

                | --> __tcp_checksum_complete_user()

                            | --> __tcp_checksum_complete()

                                        | --> __skb_checksum_complete()



unsigned int __skb_checksum_complete(struct sk_buff *skb)
{
    unsigned int sum;

    sum = (u16) csum_fold(skb_checksum(skb, 0, skb->len, skb->csum));

    if (likely(!sum)) { /* sum为0表示成功了 */
        /* 硬件检测失败,软件检测成功了,说明硬件检测有误 */
        if (unlikely(skb->ip_summed == CHECKSUM_HW))
            netdev_rx_csum_fault(skb->dev);
        skb->ip_summed = CHECKSUM_UNNECESSARY;
    }
    return sum;
}



计算skb包的校验和时,可以指定相对于skb->data的偏移量offset。

由于skb包可能由分页和分段,所以需要考虑skb->data + offset是位于此skb段的线性区中、

还是此skb的分页中,或者位于其它分段中。这个函数逻辑比较复杂。

/* Checksum skb data. */
unsigned int skb_checksum(const struct sk_buff *skb, int offset, int len, unsigned int csum)
{
    int start = skb_headlen(skb); /* 线性区域长度 */
    /* copy > 0,说明offset在线性区域中。
     * copy < 0,说明offset在此skb的分页数据中,或者在其它分段skb中。
     */
    int i, copy = start - offset;
    int pos = 0; /* 表示校验了多少数据 */

    /* Checksum header. */
    if (copy > 0) { /* 说明offset在本skb的线性区域中 */
        if (copy > len)
            copy = len; /* 不能超过指定的校验长度 */

        /* 累加copy长度的线性区校验 */
        csum = csum_partial(skb->data + offset, copy, csum);

        if ((len -= copy) == 0)
            return csum;

        offset += copy; /* 接下来从这里继续处理 */
        pos = copy; /* 已处理数据长 */
    }

    /* 累加本skb分页数据的校验和 */
    for (i = 0; i < skb_shinfo(skb)->nr_frags; i++) {
        int end;
        BUG_TRAP(start <= offset + len);

        end = start + skb_shinfo(skb)->frags[i].size;

        if ((copy = end - offset) > 0) { /* 如果offset位于本页中,或者线性区中 */
            unsigned int csum2;
            u8 *vaddr; /* 8位够吗?*/
            skb_frag_t *frag = &skb_shinfo(skb)->frags[i];

            if (copy > len)
                copy = len;

            vaddr = kmap_skb_frag(frag); /* 把物理页映射到内核空间 */
            csum2 = csum_partial(vaddr + frag->page_offset + offset - start, copy, 0);
            kunmap_skb_frag(vaddr); /* 解除映射 */

            /* 如果pos为奇数,需要对csum2进行处理。
             * csum2:a, b, c, d => b, a, d, c
             */
            csum = csum_block_add(csum, csum2, pos);

            if (! (len -= copy))
                return csum;

            offset += copy;
            pos += copy;
        }
        start = end; /* 接下来从这里处理 */
    }

    /* 如果此skb是个大包,还有其它分段 */
    if (skb_shinfo(skb)->frag_list) {
        struct sk_buff *list = skb_shinfo(skb)->frag_list;

        for (; list; list = list->next) {
            int end;
            BUG_TRAP(start <= offset + len);

            end = start + list->len;

            if ((copy = end - offset) > 0) { /* 如果offset位于此skb分段中,或者分页,或者线性区 */
                unsigned int csum2;
                if (copy > len)
                    copy = len;

                csum2 = skb_checksum(list, offset - start, copy, 0); /* 递归调用 */
                csum = csum_block_add(csum, csum2, pos);
                if ((len -= copy) == 0)
                    return csum;

                offset += copy;
                pos += copy;
            }
            start = end;
        }
    }

    BUG_ON(len);
    return csum;
}




©️2020 CSDN 皮肤主题: 编程工作室 设计师:CSDN官方博客 返回首页
