详解活动图计算关键路径、最早开始时间、最晚开始时间、冗余时间，C++ 程序实现

题目

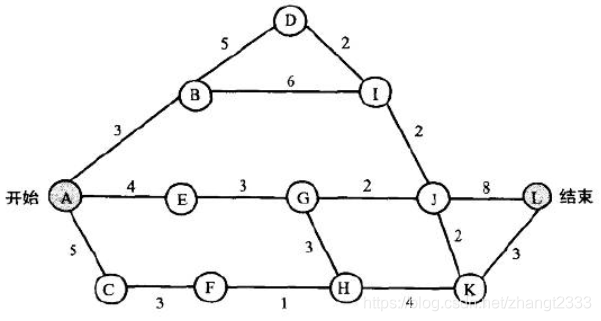

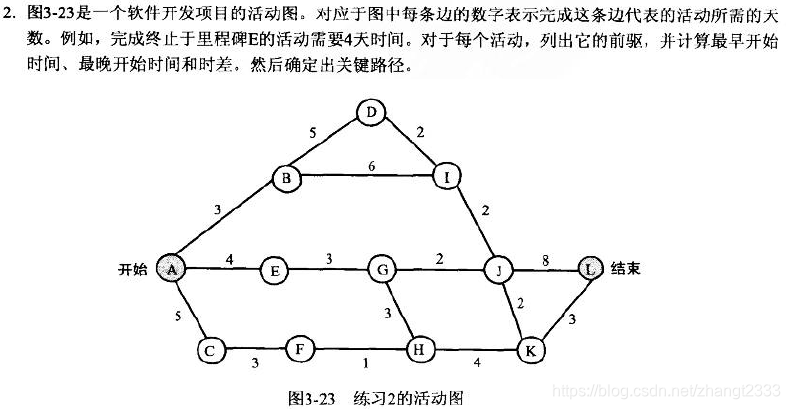

下图是一个软件开发项目的活动图，对于图中每条边的数字表示完成这条边代表的活动的天数。例如，完成终止于里程碑E的活动需要 4 天时间。
对于每个活动，列出它的前驱，并计算最早开始时间、最晚开始时间和时差，然后确定出关键路径。
—— 《软件工程 第 4 版》中的原题

写文缘由

网上的文章大都是对于 “点” 求最早开始时间和最晚开始时间。在我看来，是不准确的。

对于边的解法，有的写得又太复杂，还是自己写吧。顺便写个程序自动化一下，舒服~

误区在哪

需要注意的是，图中的点，并不代表活动，并不能说活动 $A$ 用 $3$ 天到达活动 $B$，这是不准确的，图上的点应该理解为 “里程碑”。如果说到达 里程碑 $I$ 的边有两条 $D\to I$ 和 $B\to I$，意思是有两个活动，完成后到达里程碑 $I$，并不能说 $I$ 是个活动，如果这么理解会在计算最晚开始时间时出现错误。

还有一点，时间轴从 $1$ 开始算，即从点 $A$ 出发时，时刻为 $1$。有些解法是从 $0$ 开始算的，本文从 $1$ 开始算。

解法

• 正推求最早开始时间
  • 公式：${\text{ET}}_{B\cdot }=\text{MAX}({\text{ET}}_{AB}+w_{AB})$
  • 已知条件：起点的最早开始时间直接为 1
• 倒推求最晚开始时间
  • 公式：${\text{LT}}_{JK}=\text{MIN}({\text{LT}}_{K\cdot }-w_{JK})$
  • 已知条件：终点的最晚开始时间 ${\text{LT}}_{L\cdot }={\text{ET}}_{L\cdot }$ （因为终点一定在关键路径上，关键路径上的点最早开始时间等于最晚开始时间）

解题示例

解：

先求最早开始时间 (Earliest Time Start)：

• $A$ 是起点，所有由 $A$ 出发的边的最早开始时间都为 $1$。即 ${\text{ET}}_{AB}={\text{ET}}_{AE}={\text{ET}}_{AC}={\text{ET}}_{A\cdot }=1$
• 来算 $B$ 的最早开始时间，${\text{ET}}_{BD}={\text{ET}}_{BI}={\text{ET}}_{B\cdot }=\text{MAX}({\text{ET}}_{AB}+w_{AB})=4$。因为只有 $A$ 才能到达 $B$，所以 MAX 内只有一个值。
• 来算 $E$ 的最早开始时间，${\text{ET}}_{EG}=\text{MAX}({\text{ET}}_{AE}+w_{AE})=5$。因为只有 $A$ 才能到达 $E$，所以 MAX 内只有一个值。
• 来算 $C$ 的最早开始时间，${\text{ET}}_{CF}=\text{MAX}({\text{ET}}_{AC}+w_{AC}$
