一个崭新的思科交换机

cisco基本配置

连接交换机

Console线直连交换机，用Xshell工具进行登录：
详细步骤见：（一个崭新的华为交换机）这篇文章
了解交换机的基本模式和命令（其他比如路由器基本相同）
连接交换机以后会让选择？要进入初始配置对话框吗?选no

常用：
Switch> 用户模式 enable（简写en进特权模式；exit重新进入交换机命令界面）
Switch# 特权模式（使能模式； exit返回特权模式）
Switch#config terminal 全局配置模式
Switch(config)#配置模式

划分vlan

进入全局配置模式：
Switch#config terminal
Switch(config)#vlan 10 //创建vlan 10 ，10是vlan的名称，必须是数字
Switch(config-vlan)#exit //退出
Switch(config)#
给vlan 编写一个地址：
进入到vlan里面:
Switch(config)#interface vlan 10
Switch(config-if)#ip address 192.168.254.254 255.255.255.0 //编写地址和掩码。
Switch(config-if)#exit //退出
Switch(config)#
启用这个vlan
Switch(config)#interface vlan 1
Switch(config-if)#no shutdown
Switch(config-if)#exit
Switch(config)#exit
Switch#write

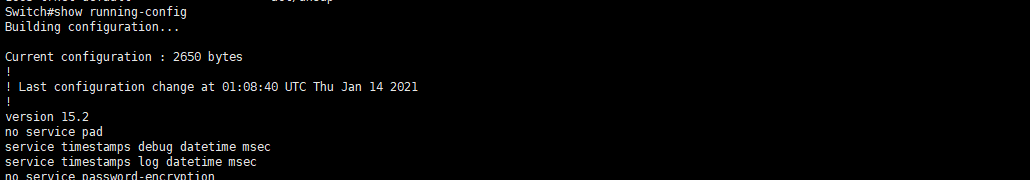

查看配置的命令。

特权模式下：
Switch#show runing-config

编写静态路由：

Switch(config)#ip route 0.0.0.0 0.0.0.0 10.254.254.1 //静态路由
Switch(config)#ip routing //开启路由协议

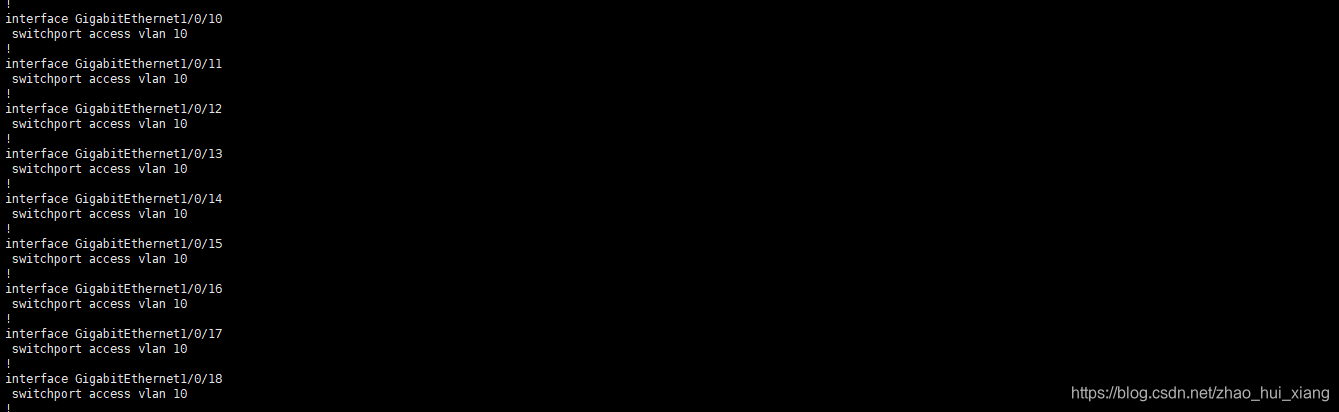

把多个物理接口划分到某个vlan下：

全局配置模式：
Switch(config)#interface range gigabitEthernet 1/0/10-20
Switch(config-if-range)#switchport access vlan 10 //把物理接口10-20口。设置access模式，在vlan 10里面：

开启DHCP服务

特权模式下：
Switch(config)#ip dhcp pool vlan10 //vlan10 是dhcp地址池的名称
Switch(dhcp-config)#network 192.168.254.0 255.255.255.0 //网段
Switch(dhcp-config)#dns-server 114.114.114.114 //dns解析
Switch(dhcp-config)#default-router 192.168.254.254 //网关

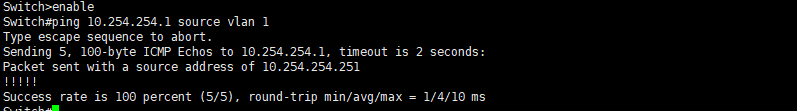

ping 测试

Switch#ping 10.254.254.1 source vlan 1 //10.254.254.1是目标地址，vlan 1是源地址

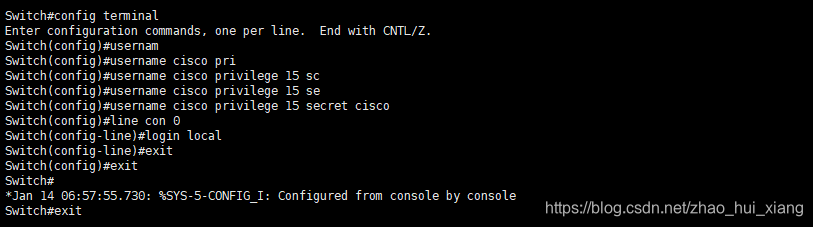

新建用户

进入配置模式下：
Switch#config terminal
Switch(config)#username admin privilege 15 password admin //password 明文密码 ，用户名是admin，密码是admin
Switch(config)#username admin privilege 15 secret admin //secret 加密的密码
Switch(config)#line con 0
Switch(config-line)#login local //使用本地用户名和密码
Switch(config-line)#exit
Switch(config)#exit
Switch#exit
本地的console的用户及密码：

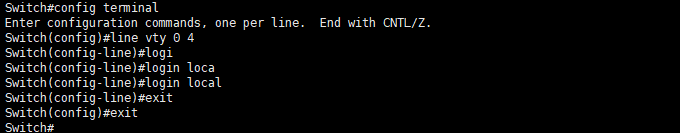

开启telnet服务，可远程登录：

Switch(config)#line vty 0 4 //允许同时5个人登录
Switch(config-line)#login local //登录模式是本地登录
Switch(config-line)#exit

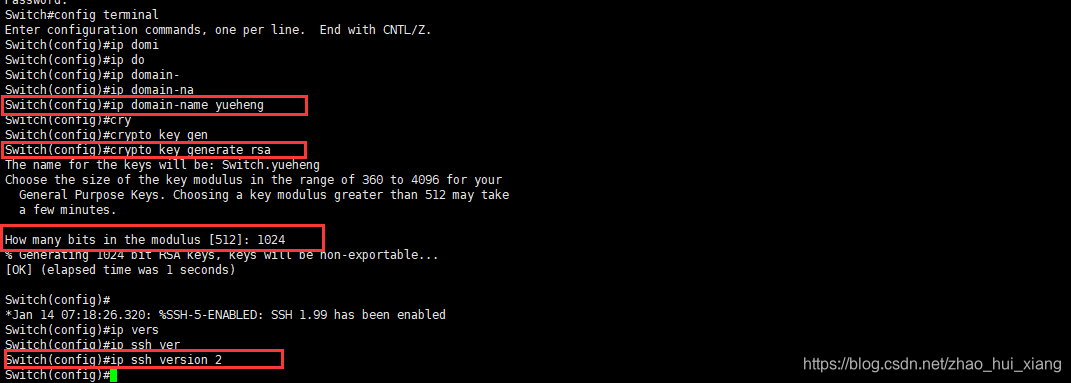

开启ssh服务， 远程维护：

Switch(config)#ip domain-name yueheng //yueheng是域名。
Switch(config)#crypto key generate rsa
How many bits in the modulus [512]: 1024 //1024是字节数
Switch(config)#ip ssh version 2 //ssh 的版本

最重要的一步就是，需要写入保存。

如果不保存，重启设备的话，所有配置都会清空。
Switch#write
重启设备：
Switch#reload //重新加载
如果保存不生效的话，那就把0x142的模式修改成0x102的模式：
0x142的模式是重启后配置不保存，0x102是重启之后保存配置：

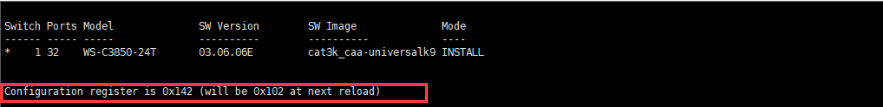

修改之前如下：

修改步骤如下：
在全局配置模式下：
Swtich(config)#system ignore startupconfig switch all
Switch(config)#no system ignore startupconfig switch all
Switch(config)#exit
Switch#write //写入保存
修改过后的模式入下：

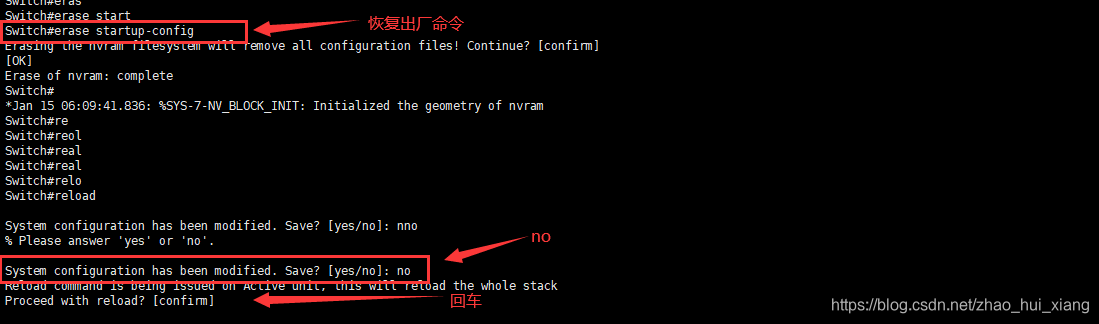

恢复出厂设置

Switch#erase startup-config
