电磁干扰的测量方法与仪器介绍

电磁干扰（EMI，Electromagnetic Interference）是电子设备运行中常见的难题，它可能导致信号失真、设备故障甚至系统瘫痪。为了有效应对这一问题，准确测量电磁干扰的特性至关重要。通过测量，我们不仅能识别干扰的来源和强度，还能为后续的抑制措施提供数据支持。这篇文章将从电磁干扰测量的基本方法入手，详细介绍常用的测量仪器，并探讨实际应用中的注意事项，力求为读者呈现一个清晰而严谨的科普视角。

电磁干扰的测量通常分为传导干扰测量和辐射干扰测量两大类。传导干扰通过电源线、信号线等导体传播，而辐射干扰则以电磁波的形式在空间中传播。不同的传播方式决定了测量方法和仪器的选择。无论是哪种类型，测量的核心目标都是量化干扰的频率、幅度和时间特性，以便评估其对设备的影响。

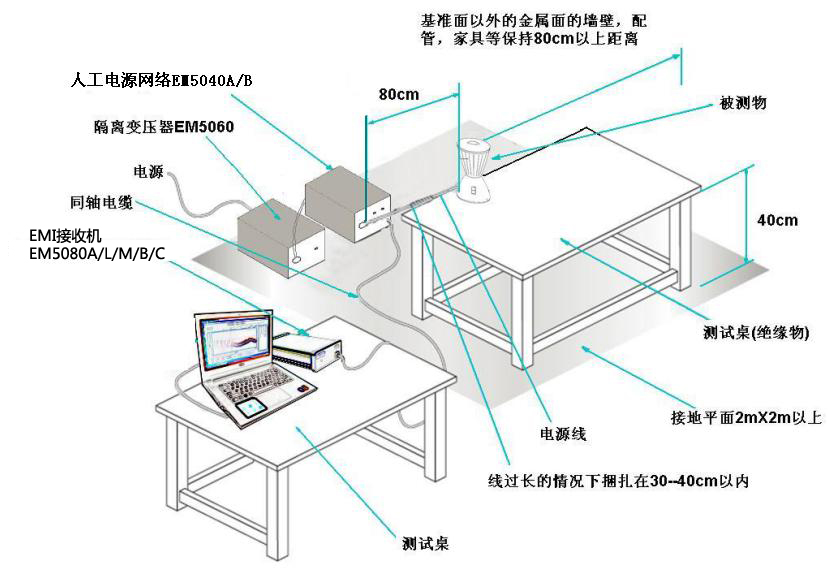

先说传导干扰的测量。传导干扰通常发生在较低频段，比如几十千赫兹以下，常见于电源系统或连接电缆。测量时，工程师会使用线路阻抗稳定网络（LISN，Line Impedance Stabilization Network）。这个设备有点像一个“中介”，一方面它把被测设备与电源隔离开，另一方面又提供一个稳定的阻抗环境，让干扰信号能够被准确捕捉。LISN的输出端通常连接到频谱分析仪或电磁干扰接收机上，通过这些仪器可以直接读出干扰信号的频率和幅度。比如，一个开关电源可能在几十千赫兹到几兆赫兹的范围内产生噪声，LISN就能帮我们把这些噪声分离出来，方便进一步分析。

辐射干扰的测量则复杂一些，因为它涉及空间中的电磁波。辐射干扰的来源可能是无线电发射机、电机运行时的火花，甚至是微波炉的高频辐射。为了测量这类干扰，通常需要用到天线和接收机。天线的种类很多，比如双锥天线适合测量30MHz到1GHz的频段，而对更高频率的干扰，可能需要用到角锥天线或者对数周期天线。天线接收到的信号会送到电磁干扰接收机中，这种接收机能分析信号的频谱特性，显示出干扰的强度和频率分布。比如，在一个工业环境中，如果一台焊接机产生了强烈的电磁辐射，工程师可以用天线和接收机定位干扰源，甚至判断它的辐射方向。

说到仪器，频谱分析仪和电磁干扰接收机是测量中的两大主力。频谱分析仪是个多面手，它能实时显示信号的频率和幅度，特别适合快速排查干扰来源。它的屏幕上通常会有一条曲线，横轴是频率，纵轴是信号强度，通过这条曲线就能直观看出干扰的“轮廓”。比如，一个手机基站附近的干扰可能集中在900MHz或1800MHz的频段，频谱分析仪一眼就能告诉你。不过，频谱分析仪的带宽分辨率有限，有时细节不够清晰，这时候就需要电磁干扰接收机上场。

电磁干扰接收机是专门为EMI测量设计的设备，比频谱分析仪更专业。它有更高的灵敏度和更窄的带宽，能捕捉到微弱的干扰信号，还能按照国际标准（如CISPR）对信号进行加权处理。比如，CISPR标准会定义准峰值（Quasi-Peak）和平均值（Average）的测量模式，这些模式能更真实地反映干扰对实际设备的影响。一个典型的场景是测试一台家用电器的电磁兼容性，接收机会按照标准要求，分别记录干扰的峰值和平均值，确保结果符合法规。

除了这两大仪器，还有一些辅助工具也很重要。比如近场探头，它是个小巧的装置，可以贴近电路板或电缆，检测局部的电磁场强度。工程师常用它来定位PCB上的干扰源，比如某个高频振荡器可能在几厘米范围内产生强烈的电磁噪声，近场探头就能帮你找到它。还有示波器，虽然它主要是时域分析工具，但在测量瞬态干扰（如雷击脉冲）时也很有用。通过示波器可以看到干扰信号的波形，比如一个尖锐的脉冲可能只有几微秒，但能量足够干扰敏感电路。

测量方法和仪器的选择固然重要，但实际操作中还有不少细节需要注意。首先是环境的控制。电磁干扰测量通常需要在屏蔽室里进行，屏蔽室能隔绝外部干扰，比如手机信号或广播电台的电磁波，保证测量结果只反映被测设备本身的情况。如果没有屏蔽室，至少要选一个电磁背景噪声低的地方，比如远离高压线或无线发射塔。其次是校准，无论是天线、接收机还是LISN，使用前都要校准，确保数据准确。比如，天线的增益会随频率变化，如果不校准，测量结果可能会偏离实际值。

另一个关键点是频率范围的确定。不同的设备和应用场景，干扰的频率范围差别很大。比如，家用电器可能集中在几十千赫兹到几百兆赫兹，而5G设备的干扰可能高达几十吉赫兹。测量前要先根据标准或经验，设定合理的频率范围，避免遗漏关键信息。还有就是时间特性，有些干扰是连续的，比如电源噪声，有些是瞬时的，比如开关动作产生的脉冲。针对瞬态干扰，测量时要用高速采样设备，确保捕捉到完整的信号。

实际案例能更好地说明这些方法的应用。比如在汽车行业，电子控制单元（ECU）的电磁干扰测试是个常见需求。工程师会先用LISN测量电源线上的传导干扰，确保它不超过ISO 7637标准的要求。然后在屏蔽室里，用天线和接收机测试辐射干扰，看看ECU运行时会不会影响车载无线电。这种测试往往要重复多次，模拟不同工况，比如发动机启动或刹车时的干扰情况。

再比如通信领域，5G基站的部署需要严格的电磁兼容性测试。基站可能会干扰附近的医疗设备或航空导航系统，所以工程师会用宽频天线和接收机，在几百米范围内测量辐射强度。如果发现超标，就得调整发射功率或加装屏蔽设施。

总的来说，电磁干扰的测量是个技术活，既需要科学的理论支持，也离不开合适的仪器和操作经验。从传导到辐射，从频谱分析到近场探测，每一种方法和工具都有它的用武之地。随着电子设备越来越复杂，测量技术也在不断进步，比如现在的接收机已经能集成实时频谱分析功能，甚至结合AI来自动识别干扰类型。未来，随着频谱资源的进一步紧张和设备密度的增加，电磁干扰测量的重要性只会越来越高。

对于想深入了解的人来说，掌握这些方法和仪器不仅是技术能力的提升，也是应对现实挑战的必备技能。无论是设计一台可靠的设备，还是解决一个棘手的干扰问题，测量都是第一步，也是最关键的一步。通过科学的方法和精准的工具，我们才能在无形的电磁世界里，找到问题的根源，并给出有效的答案。
