基于http-flv的抖音直播端到端延迟优化实践

延迟是怎么产生的？

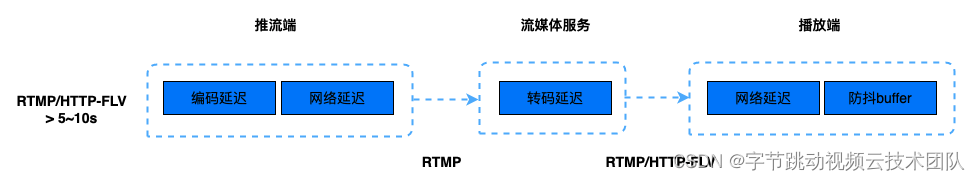

传统直播方案(http-flv、RTMP 等)的架构以及延迟量级如下图所示：



以抖音直播为例，直播链路各环节延迟贡献如下：

• 推流端——网络延迟平均 20 ～ 30ms，编码延迟依赖编码参数设置而定

• 流媒体服务——在拉流转码的场景下，会额外引入 300ms ～ 2s 的转码延迟(大小与转码参数相关)，如果直接播放源流，则不存在转码延迟

• 播放端——网络延迟 100ms ～ 200ms 左右，主要是链路分发节点之间的传输延迟；防抖 buffer—— 5 ～ 8s

从各环节延迟贡献看，容易得出一个直观的结论：端到端延迟过大主要是播放器的防抖 buffer 造成，这个表面现象也经常会导致很多同学，认为降低播放器的 buffer，就能降低延迟。这个说法的对错，取决于从什么角度解释。在辩证这个结论前，我们先详细拆解介绍下直播全链路的延迟：

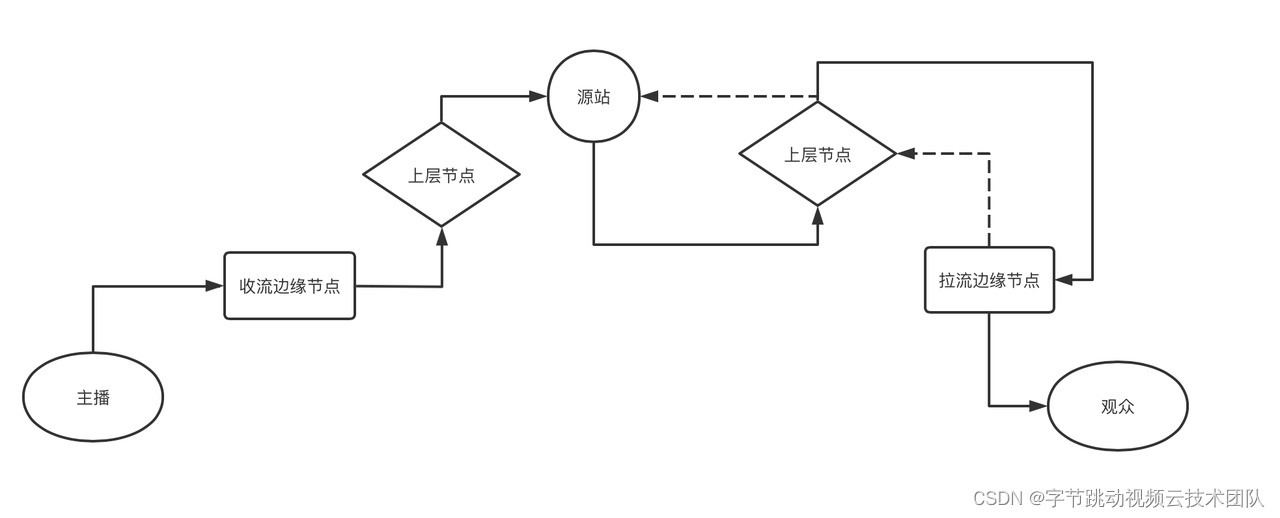

上图主要更细致地拆解了流媒体服务环节，即 CDN 传输链路，拆解为上行（收流节点和上层节点）、源站、下行（上层节点和拉流边缘节点）。各环节延迟归因如下：

主播端（推流器）

主要包含编码延迟以及发送缓存引入的延迟（多数主播网络情况良好，发送缓存延迟平均只有 20 ～ 30ms），这个环节的延迟可优化空间不多，虽然通过调节编码器参数可有效降低编码延迟，但带来的是画质的损失，同时也影响压缩效果，因此多数集中在优化弱网传输（不过出发点是为了提供用户观看流畅体验，而不在于降低延迟）。

收流边缘节点&中间链路

针对 http-flv 不需要分片的协议，CDN 传输各节点都是在收到流数据就直接转发到下一个节点，这个环节主要的延迟是由链路传输引起的，与链路长度正相关，一般平均不超过 200ms。

如果播放端拉转码流，那么在网络传输延迟基础之上，会额外增加转码延迟(目前各大 CDN 厂商编码延迟大概分布在 300ms ～ 2s)，包括解码延迟和转码延迟，其中对于无 B 帧的场景，解码延迟较小，主要是编码延迟。编码延迟主要是受编码器缓存帧数影响，假设 FPS=15，那么缓存 6 帧，延迟就 400ms，该部分延迟与推流编码延迟一样，同样可以通过调整转码参数来降低转码延迟，但也同样会带来画质与压缩率的损失，因此这部分延迟需要根据实际场景综合来考虑，如果对延迟要求很高，可以调整下。

拉流边缘节点

不考虑回源的情况，这个环节主要影响延迟的是 gop cache 策略（有的 CDN 厂商也叫做快启 buffer 策略或者快启 cache），即在边缘节点缓存一路流最新的几个 gop（一般媒体时长平均为 5 ～ 7s），目的是为了在拉流请求建立时，可以有媒体数据即时发送，优化首帧和卡顿，这样也就导致了播放端收到的第一帧数据就是 5 ～ 7s 前的旧数据，第一帧的延迟就达到了 5 ～ 7s（这个环节才是端到端延迟过大的根因）。

CDN gopCache 的逻辑

字节与 CDN 厂商沟通约定 gop cache 按照下限优先来下发数据，比如下限 6s，表示先在缓存数据中定位最新 6s 的数据，然后向 6s 前的旧数据查找第一个关键帧下发，保证下发第一帧距离最新帧之间的时长不低于 6s：



如上图，如果不考虑生产端和中间链路的延迟，那么 buffer 长度 7.2s 可以近似看作播放的初始端到端延迟，在播放器正常播放且无卡顿的前提下，这个延迟会一直持续到退出直播间，不会变化。这里介绍几个初始延迟计算的通用公式：

• 延迟分布区间[M,M+gop]s，

• 平均延迟为 M+gop/2，其中 M 为 gopCache 策略的下限，gop 即为编码 gop 的固定大小值

<
