STM32G474开发板（一）单板设计-硬件介绍

STM32G474开发板

简介

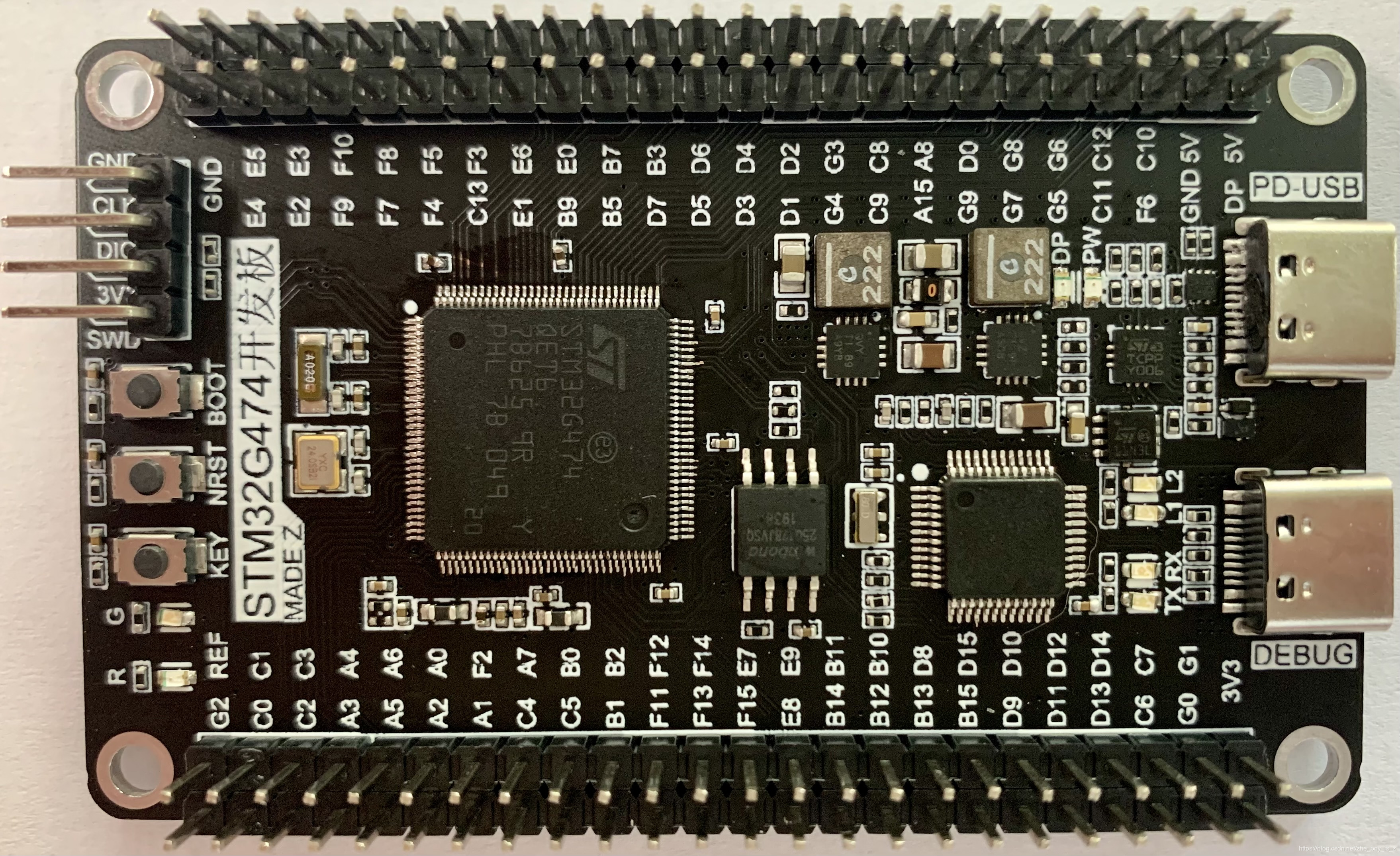

话不多说，先放图
STM32G4系列发布也有一段时间了，但是网上关于G4的开发板一直很少，所以一直想体验一下G4的MCU，在我画板的时候，我已经体验到了G4的外设的恐怖，非常非常多的外设。尤其是在定时器方面，可以说是非常适合实时控制的场合了，让我感觉不足的是他的频率不是很高，只有170M。在STM的官网中，它的性能分类是在主流MCU，而不是高性能MCU。所以可能不太适合去接屏幕，做界面。但在控制方面是太合适了。
这块开发板的所有资料我都会在Github上开源，地址在文章最下方自取即可。

MCU的性能

主频：170M

存储方面：

Flash：512K
RAM：128K
支持QSPI-FLASH

外设方面（数字）

107个IO
17个定时器
3个CAN
4个IIC
5个USART/UART
1个LPUART
4个SPI
1个SAI
1个USB 2.0

外设方面（数字）

7 个 12 位 DAC
5 个 12 位 ADC
7 个超快轨到轨模拟比较器
6 个可用于 PGA 模式的运算放大器

相信大家也能看得出来这个外设的恐怖了，可以说是非常多的外设，我在制作引脚接口功能表的时候深有体会。

板载外设

板载DAP下载器，无需连接外部下载器，单板可实现调试

SWD接口引出，可以断开板载DAP下载器，方便外置下载器下载程序

板载PD模块，参考ST官方的PD设计，适用于开发PD接口

QSPI-Flash模块，可以焊接W25Q64/128/80/32等型号Flash

一颗红色LED，一颗绿色LED，一颗用户按键

IO接口全部引出（QSPI、USB、SWD通过功能接口引出）

开发资源

硬件资源目前是公布了单板的设计文件、DAP下载器的hex文件。
其他的软件资源，目前在做了，后续会慢慢发布，也欢迎网友能贡献G4的开发例程。

后续预告

手里有块STM32WB55的开发板在做了（新建文件夹ing）233
因为有个封装问题所以要做第二版才会发布，可以期待下。

已经开源的这个G4呢，后续会作为我示波器项目的单芯片的验证开发作用，会开发一些比如ADC、DAC、PLL的一些驱动程序，在示波器项目中也会开源出来。

开源地址

好了，可以去白嫖了~下载的时候求求点一下星星
关于硬件有什么问题欢迎私信。
github ：https://github.com/lijinlong21549/STM32G474_board
