一、华为RSTP 介绍：

华为的RSTP（Rapid Spanning Tree Protocol，快速生成树协议）是对传统STP（Spanning Tree Protocol，生成树协议）的一种改进，旨在提高收敛速度并增强网络的稳定性。RSTP在IEEE 802.1D标准的基础上发展而来，并由IEEE 802.1w标准定义。以下是华为设备上RSTP的一些关键特点和功能介绍：

1. 快速收敛：

RSTP通过引入几种新的端口状态和更高效的机制显著加快了网络的收敛速度。例如，它新增了“快速转发”（Forwarding）状态，使得某些端口能够更快地从阻塞状态进入转发状态，从而减少了从故障中恢复所需的时间。

2. 端口角色的扩展：

除了STP中的指定端口(Designated Port)、根端口(Root Port)和阻塞端口(Blocking Port)之外，RSTP还引入了备用端口(Alternate Port)和备份端口(Backup Port)。备用端口是针对根端口的备份，而备份端口则是针对指定端口的备份，这有助于提高网络的冗余性和可靠性。

3. 边缘端口：

RSTP允许将直接连接到终端设备（如PC）的交换机端口配置为边缘端口。边缘端口可以直接进入转发状态，无需经历监听和学习阶段，进一步加速了收敛过程。如果检测到边缘端口实际上连接到另一个交换机，则该端口会转换为普通RSTP端口并遵循正常的过渡过程。

4. BPDU处理优化：

RSTP对BPDU（Bridge Protocol Data Unit，桥接协议数据单元）的处理进行了优化，包括更频繁地发送BPDU以快速检测拓扑变化，以及使用“提议/同意”机制来加速端口角色的确定。

5. 环路保护功能：

华为的RSTP实现了多种环路保护机制，比如BPDU保护、根保护、环路保护等，可以防止非法BPDU的攻击，保护网络免受恶意配置的影响，并确保在链路故障或配置错误时网络的稳定。

6. 兼容性与配置：

华为设备上的RSTP与STP兼容，可以通过命令行界面轻松配置，如使用[Huawei]stp mode rstp命令将交换机的STP模式更改为RSTP。此外，RSTP的配置命令和STP在VRP（Versatile Routing Platform）操作系统中基本相同，便于网络管理员操作。

综上所述，华为RSTP通过上述改进和增强功能，不仅提升了网络的健壮性和可用性，还简化了网络管理，是构建高效、稳定的局域网不可或缺的一部分。

二、华为RSTP 配置实例及思路：

配置华为交换机的Rapid Spanning Tree Protocol (RSTP)遵循一定的思路和步骤，旨在提升网络的冗余性和减少收敛时间。下面是配置RSTP的一个基本思路及实例步骤：

配置思路：

Rstp

1. 确定网络需求：

分析网络拓扑，确定哪些交换机应该作为根桥或备份根桥，以及哪些端口需要特殊配置如边缘端口或备份端口。

2. 全局配置RSTP：

进入系统视图，启用RSTP并设定全局参数，如BPDU保护、根保护等安全功能。

3. 调整优先级与端口开销：

为了控制网络中的根桥选择和数据流向，可能需要调整交换机的优先级和特定端口的路径开销。

4. 配置边缘端口：

对于直接连接终端设备的端口，配置为边缘端口以加速转发并简化管理。

5. 启用保护机制：

配置BPDU保护、根保护、环路保护等，以增强网络的健壮性。

6. 验证与调试：

检查配置是否生效，使用相关命令查看STP状态，确保网络无环路且符合预期设计。

实例步骤：

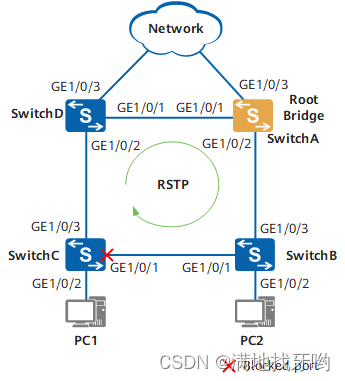

假设我们有一个包含三台华为交换机（SwitchA、SwitchB、SwitchC）的简单网络，目标是配置RSTP以避免环路并优化网络性能。

步骤1：登录交换机并进入系统视图

对于每台交换机，登录后进入系统视图：

[SwitchX] system-view
[SwitchX]

步骤2：设置交换机名称和启用RSTP

[SwitchX] sysname SwitchA  # 对于SwitchA，相应地更改其他交换机名称
[SwitchX] stp mode rstp

步骤3：调整优先级（如果需要改变默认根桥）

例如，让SwitchA成为根桥：

[SwitchA] stp priority 4096

步骤4：配置端口开销或路径成本

如果有特定需求调整路径开销，例如在SwitchB上的某个端口：

[SwitchB] interface GigabitEthernet 0/0/1
[SwitchB-GigabitEthernet0/0/1] stp cost 20000

步骤5：配置边缘端口

对于直接连接终端的端口，例如SwitchC的端口连接PC：

[SwitchC] interface GigabitEthernet 0/0/1
[SwitchC-GigabitEthernet0/0/1] stp edged-port enable

步骤6：启用保护功能

例如，为所有交换机启用BPDU保护：

[SwitchX] stp bpdu-protection

步骤7：保存配置

完成配置后，保存到启动配置文件：

[SwitchX] save

步骤8：验证配置

使用命令如 display stp brief 或 display stp interface brief 查看RSTP的状态，确认配置正确无误。

请根据实际网络环境调整上述配置步骤和参数。每个步骤执行前，建议详细规划并参考华为设备的最新官方文档，以确保配置的准确性和有效性。

三、华为RSTP 的常见问题：

在配置和维护华为设备上的RSTP（快速生成树协议）时，可能会遇到一些常见问题，以下是一些问题及其解决方案或排查思路：

1. RSTP配置不生效：

确认是否已全局启用RSTP：使用命令display stp brief查看STP模式，确保模式为RSTP。
检查接口是否启用STP：使用display interface <interface>查看指定接口下是否启用了STP。
检查是否有冲突的配置，如端口被配置为边缘端口同时又被配置为指定端口。

2. 网络中出现环路：

确认所有交换机的RSTP配置是否一致，特别是根桥的选择是否明确，避免多个交换机竞争成为根桥。
检查是否有未配置STP的交换机或端口意外连接到网络中，导致生成树算法未能正确隔离环路。
启用BPDU保护和根保护，防止非法BPDU或恶意设备篡改网络拓扑。

3. 收敛速度慢：

确认RSTP配置正确，尤其是端口类型（如边缘端口）和端口角色（如备份端口）是否合理分配。
检查网络中的物理连接和链路质量，不良的链路可能会影响BPDU的传递，进而影响收敛时间。
调整端口的转发延时参数，如可能，减少端口从监听到学习再到转发的延时。

4. BPDU丢失或频繁变化：

检查物理链路，确保所有链路稳定无损。
确认所有交换机的BPDU发送间隔一致，可通过命令查看和配置。
查看是否有设备错误配置了BPDU过滤，导致BPDU被阻止。

5. STP计时器不一致：

使用display stp global查看各交换机的STP计时器设置，确保Hello Time、Forward Delay、Max Age等参数一致，以避免不一致导致的收敛问题。

6. 端口状态异常：

使用display stp interface <interface>查看具体端口的STP状态，确认端口是否因为BPDU错误、环路检测或其他原因被阻塞。
检查端口是否受到保护机制的影响，如BPDU Guard或Loop Guard。

7. 配置冲突：

当网络中同时运行STP和RSTP时，可能会有不兼容问题，确保网络中所有交换机均配置为RSTP模式。

解决这些问题通常需要结合使用命令行工具进行查询和调整，同时依据网络的具体拓扑和配置细节进行针对性的排查。如果问题依旧，查阅华为文档或联系技术支持获取更深入的帮助。
