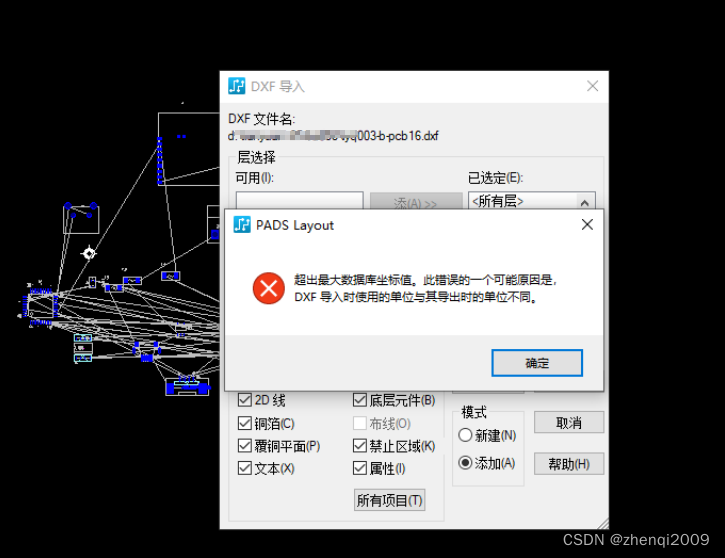

PADS导入DXF出现如下图错误
原因是autocad 导出使用的单位与dxf导入PADS用的单位不同导致,但即使改成相同单位也无法导入。下面解决办法是:

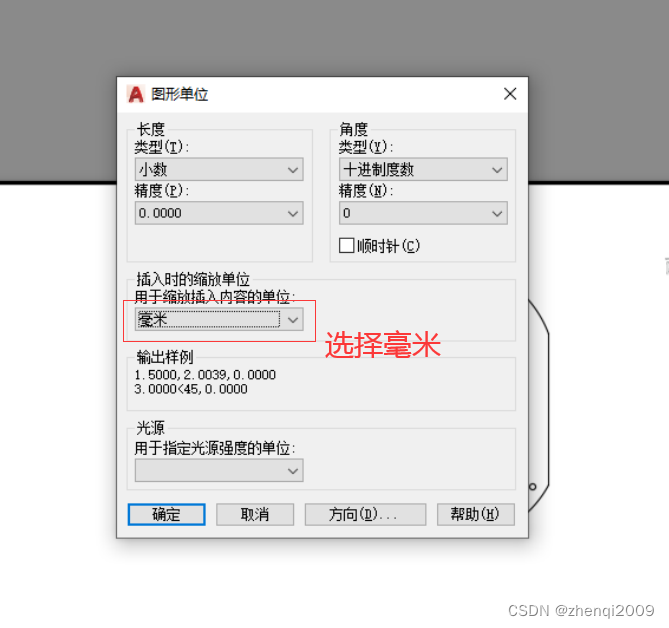

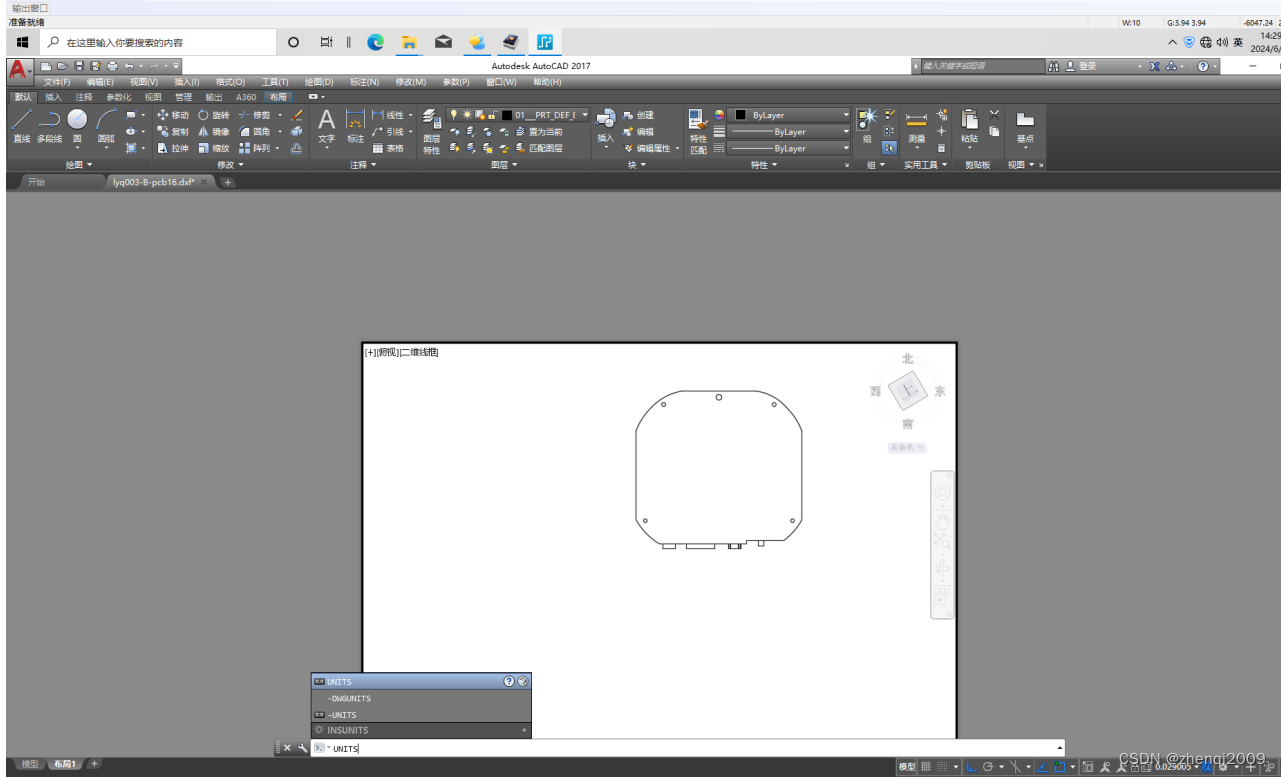

1 在AUTOCAD 中打开DXF文件,输入无模式命令:UNITS + 空格 ,弹出如下视窗,

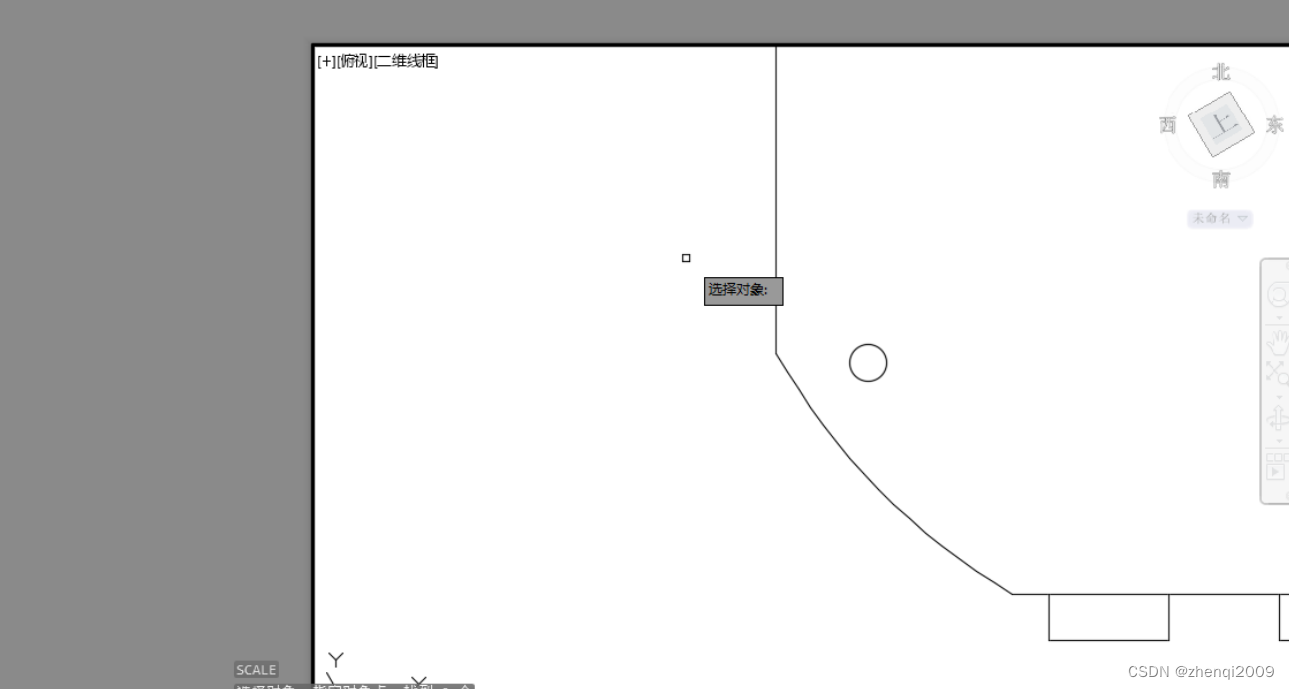

2 无模式命令输入:SC+空格,框选需要放大的物体, 空格,点击基准点,输入39.37,+空格

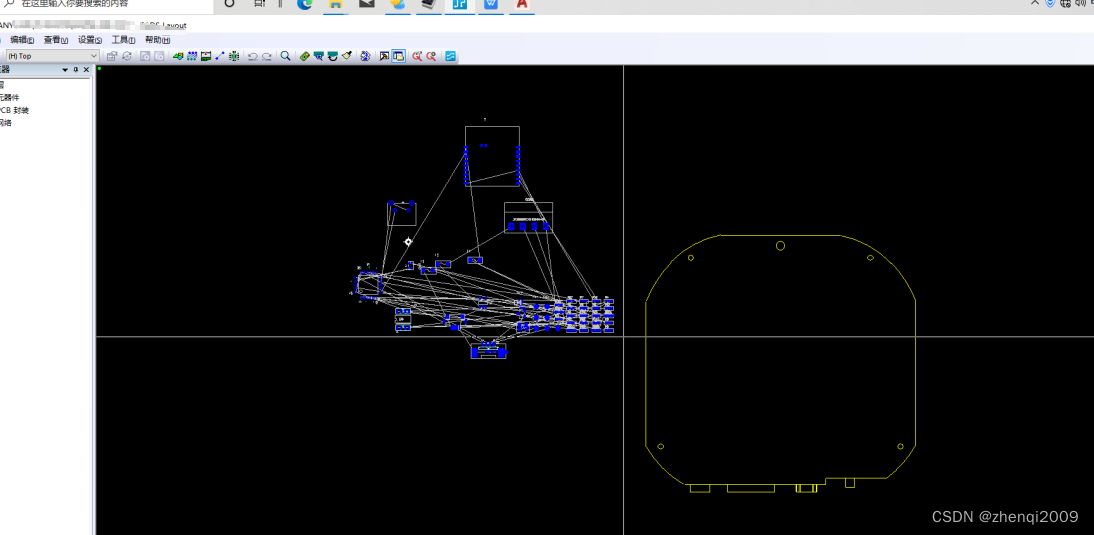

图形会变成如下视图:
3 选择以最低版本将DXF文件保存。

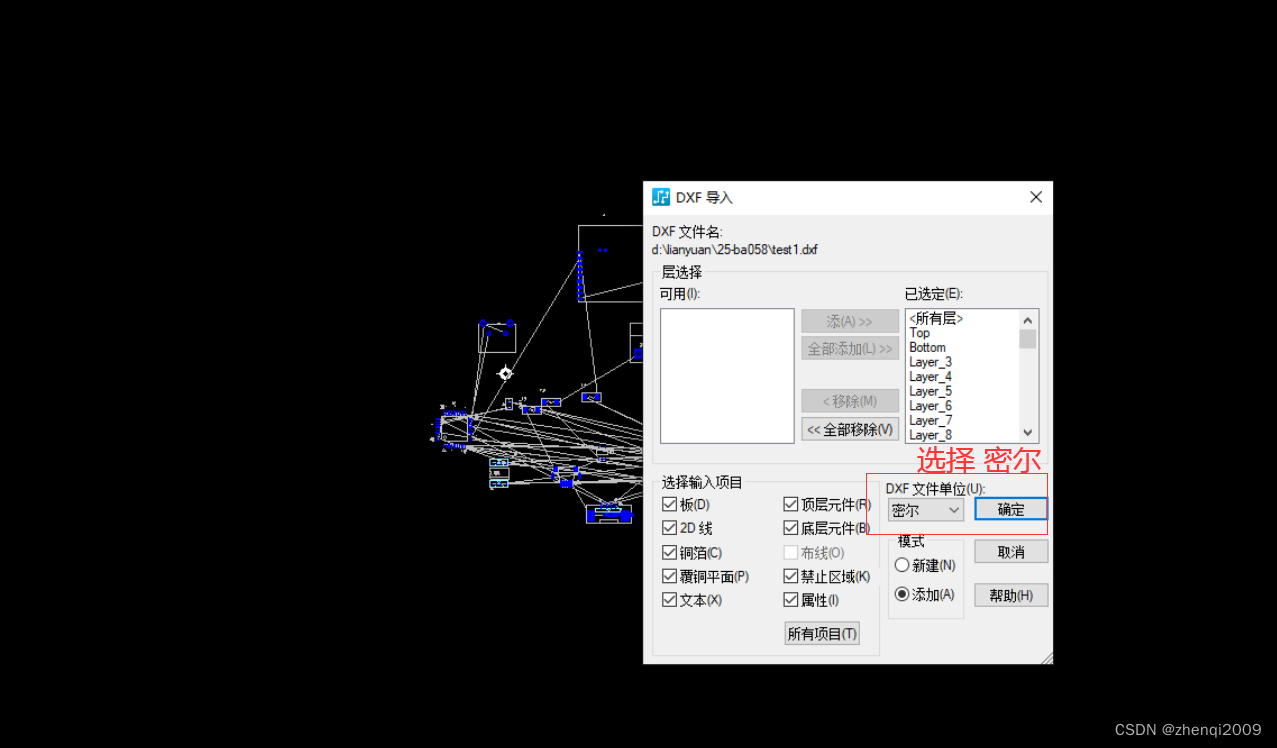

4 在 pads中选择导入DXF,此处必须选择密尔。
5 选择“添加”,会出现下面界面
通过上面步骤将DXF通过转换单位的方式,已成功导入。
