phy (LAN8720 RTL8201)自动极性 自动协商在PCB LAYOUT中应用

我们在设计PCB中过程中,会遇到由于原理图中网络的原因,不得不改变层次或者绕线,增加过孔,影响的信号传输质量。

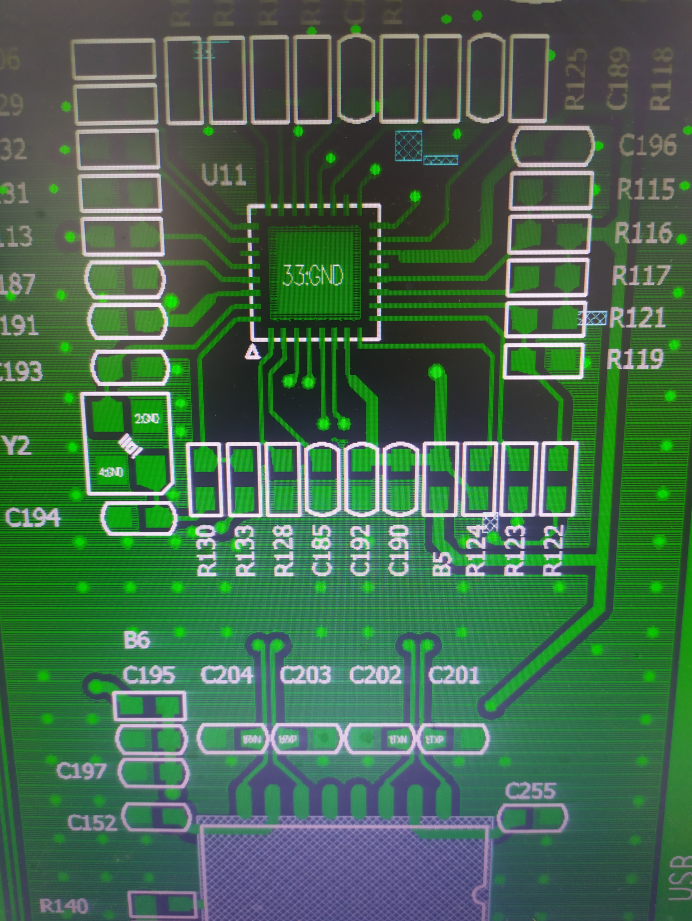

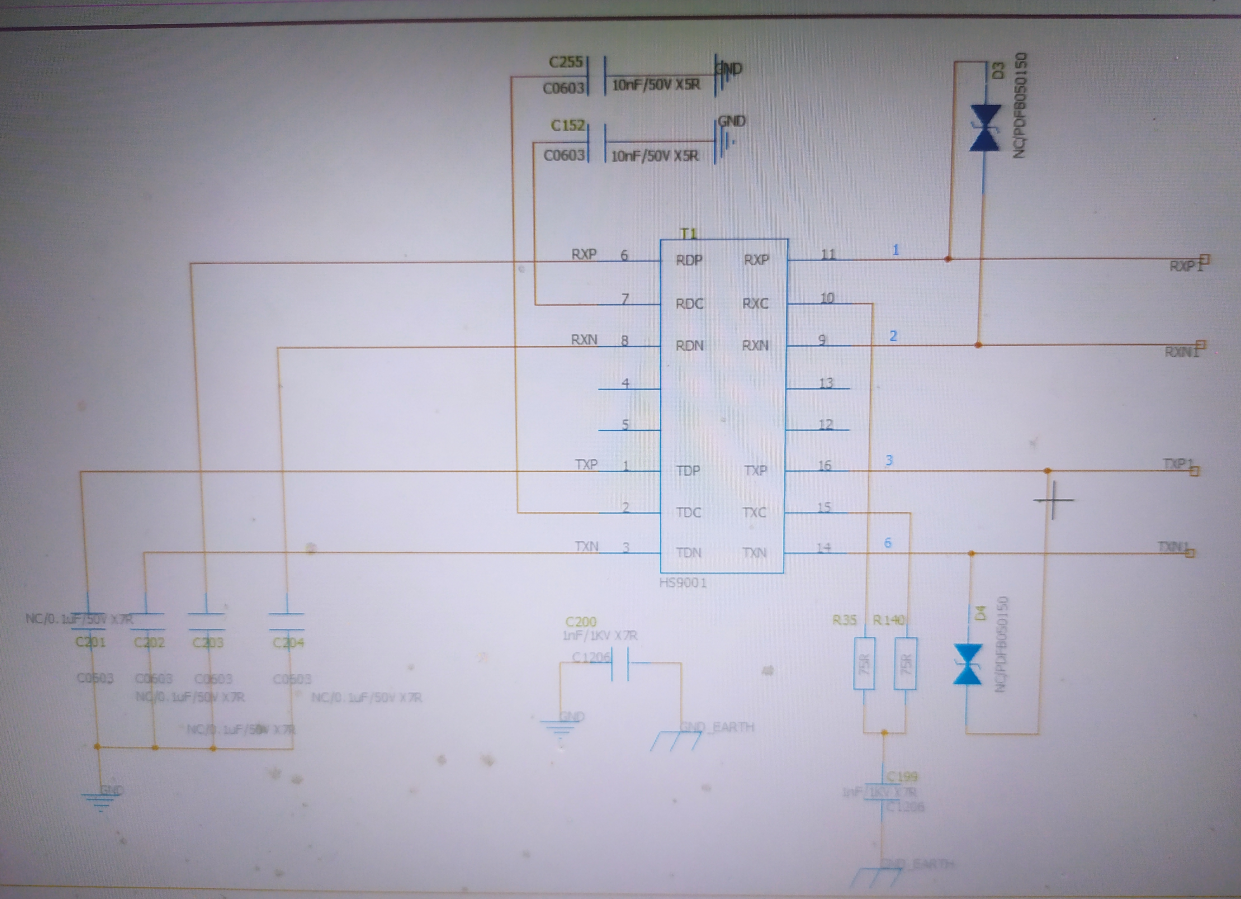

可以看到上面图片中TXP,TXN和RXP,RXN 都进行了跨层操作,对于信号传输不利。

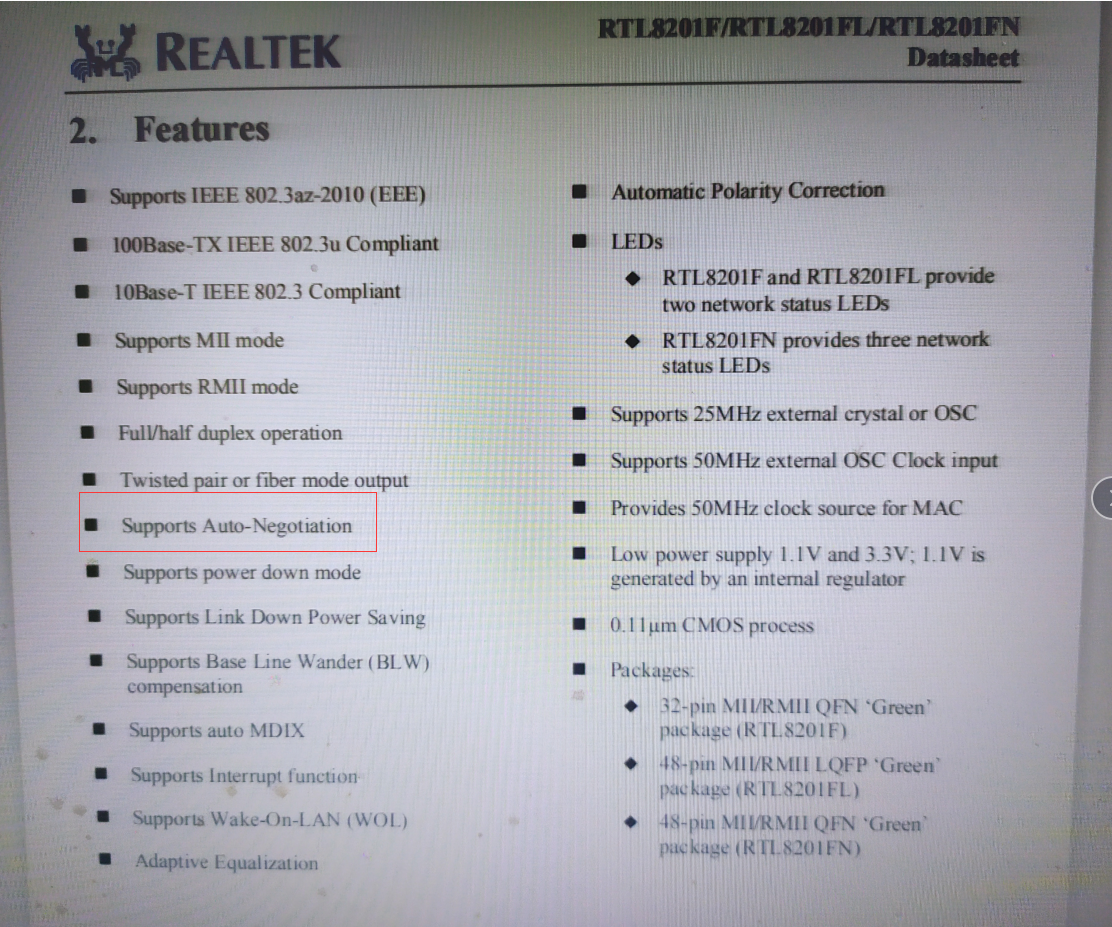

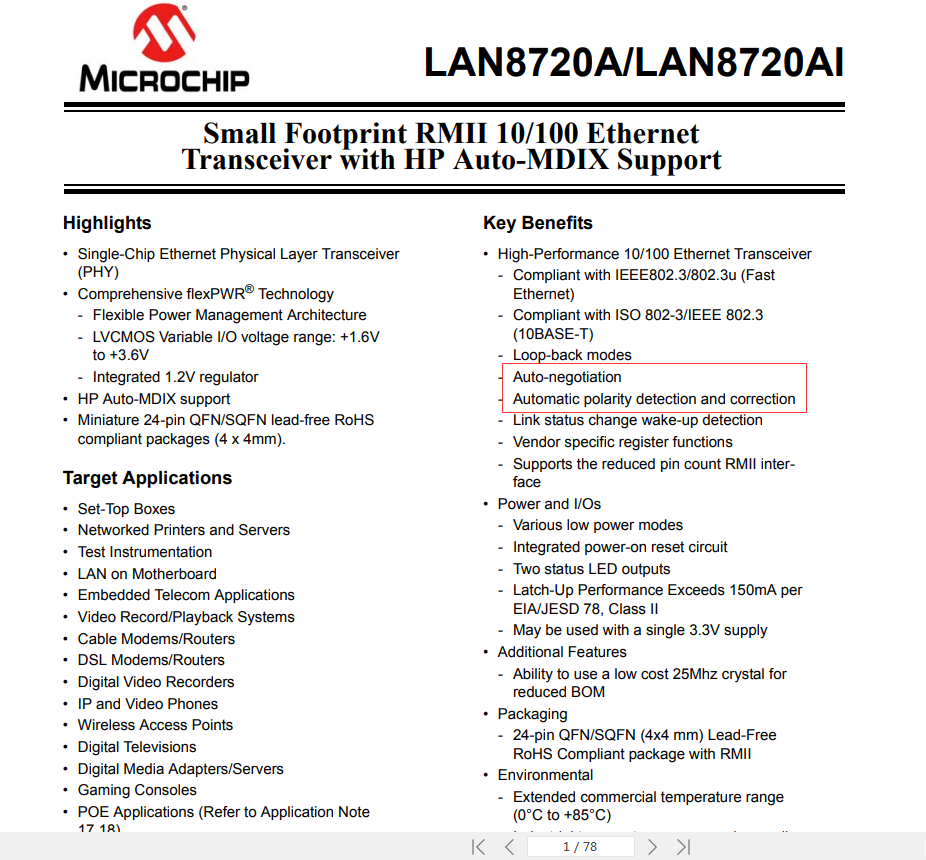

在RTL8201介绍中有提到支持AUTO-Negotiation.

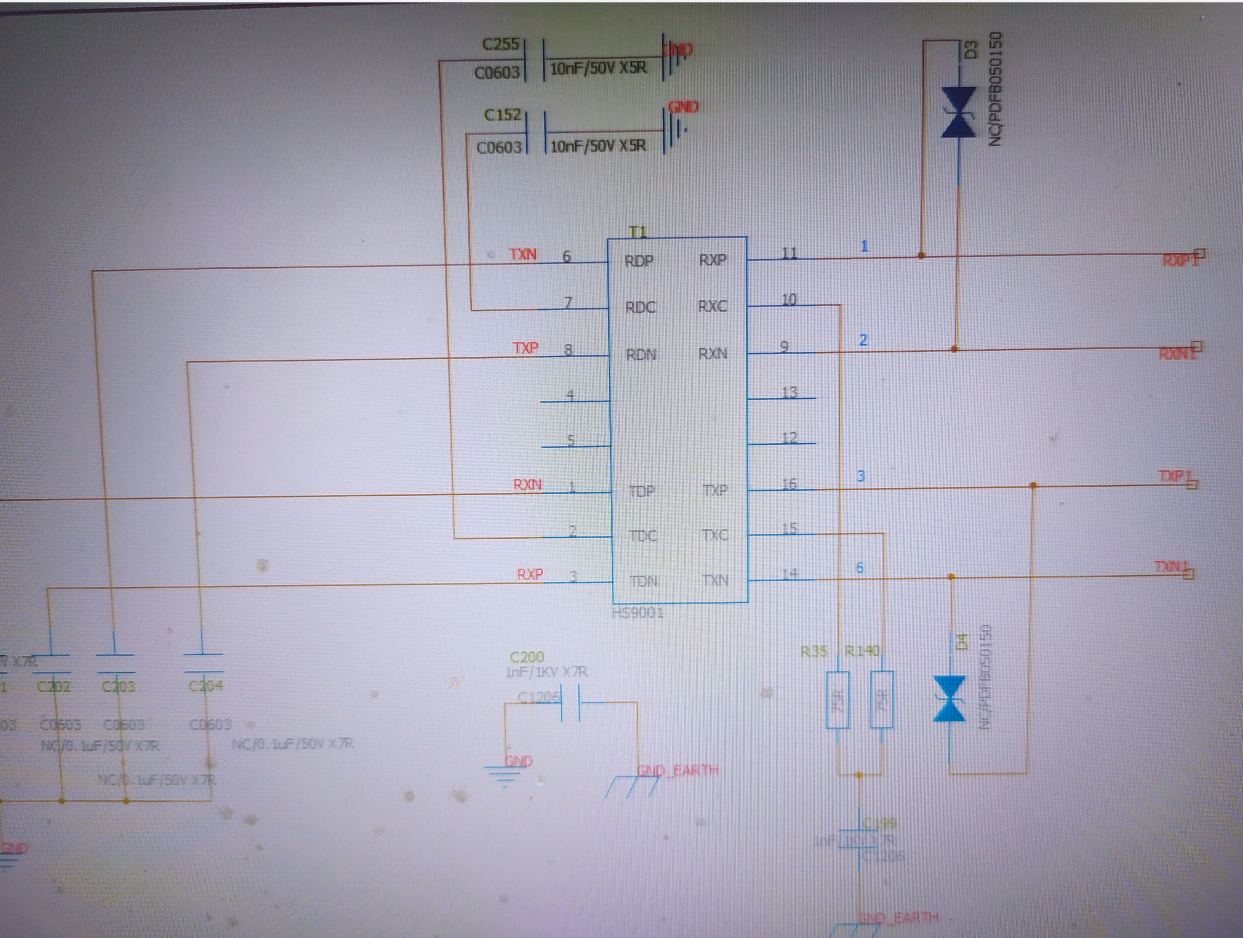

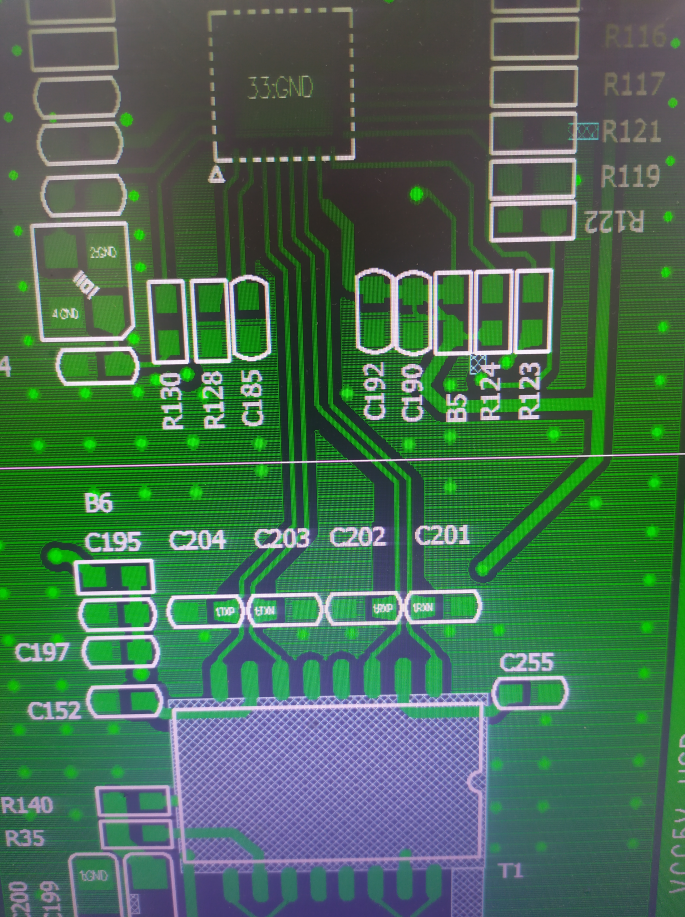

我们按照下面图片对信号网络进行调整,可以看到PCB中信号不再交叉也不需要跨层。

  • 0
    点赞
  • 2
    收藏
    觉得还不错? 一键收藏
  • 0
    评论
PHY以太网自动协商原理是指通过物理层传输介质适配器(PHY)之间的通信,自动协商和确定以太网的最佳传输速率、双工模式和帧长度等参数。 PHY以太网自动协商原理的步骤如下: 1. 连接建立:当两个网络设备(如交换机或路由器)通过以太网电缆连接时,它们的PHY适配器会开始自动协商。 2. 基本能力交换:连接建立后,PHY适配器会互相发送基本能力集信息,其包括支持的最高速率、支持的双工模式(全双工或半双工)和最大帧长度等。 3. 速率协商PHY适配器会根据收到的基本能力集信息,选择两者都支持的最高速率。这意味着若其一方适配器只支持较低速率,将会降低双方的传输速率以保持一致。 4. 双工模式协商:根据双方PHY适配器的基本能力集信息,双方会自动协商最佳的双工模式。如果两者都支持全双工模式,它们将采用全双工模式进行通信,否则将选择半双工模式。 5. 帧长度协商PHY适配器还会协商最大可接收的帧长度。这是为了避免MTU(最大传输单元)不匹配,导致数据包分片的问题。 通过PHY以太网自动协商原理,网络设备能够自动确定最佳的传输速率、双工模式和帧长度等参数,以优化以太网的性能和可靠性。这确保了网络设备之间的协同工作,提高了数据传输的效率。此外,PHY适配器还能在网络发现并适应其他设备的能力,从而实现更好的兼容性和互操作性。
