USB知识

USB知识

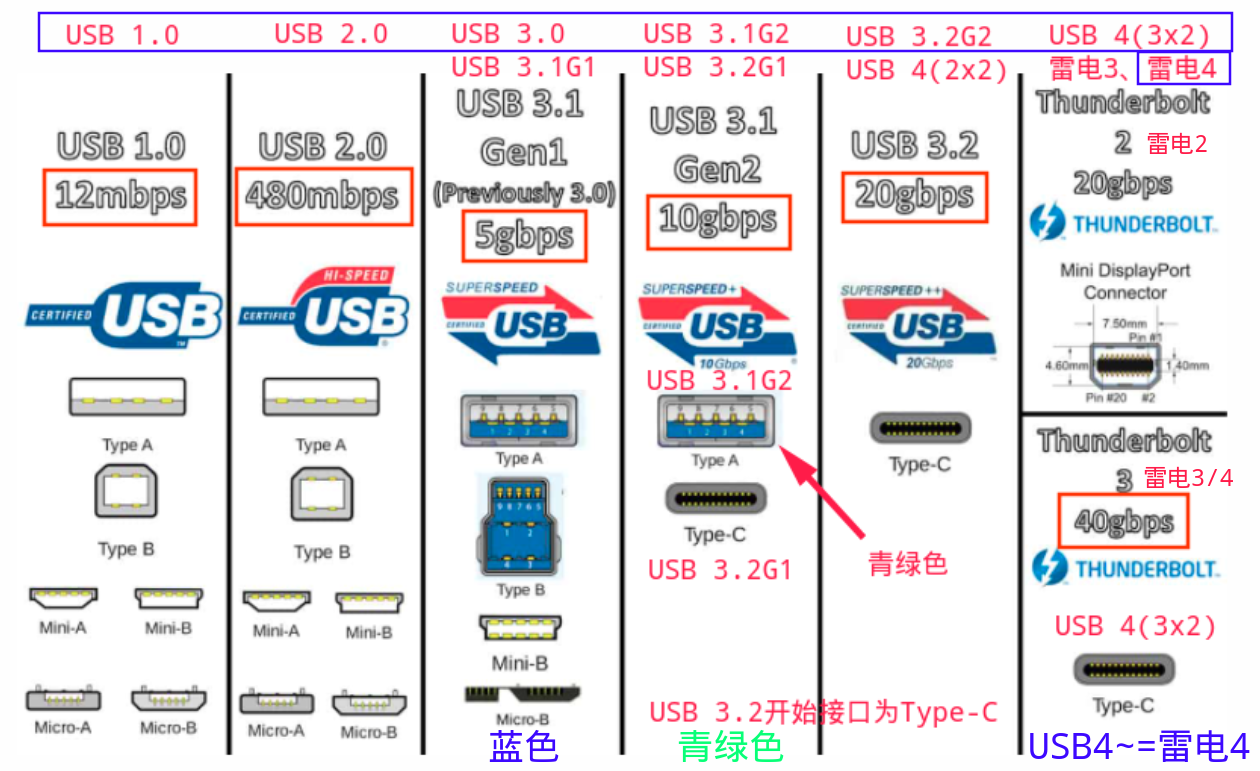

1 USB图谱

上图红字USB 3.2G1应该改为USB 3.2G2

2 USB表格

USB版本	接口样式 (Master --> Slave)	12 Mbps	480 Mbps	5 Gbps	10 Gbps	20 Gbps	40 Gbps	最大电流	备注
1.0	A --> B A --> A	USB 1.0						5V0.5A
2.0	A --> B A --> A		USB 2.0					5V0.5A
3.0	A --> B A --> A			USB 3.0				5V0.9A
3.1	A --> B A --> A			USB 3.1 Gen1	USB 3.1 Gen2			5V1.5A 或：5V3A
3.2	C --> C C --> B A --> C A --> B A --> A			USB 3.2 Gen1	USB 3.2 Gen2	USB 3.2 Gen2x2		Type-A：5V3A Type-C无PD: 5V3A Type-C+PD: 20V5A	向后兼容 USB 3.1、3.0、2.0。 C口可以转换成B口以兼容 旧标准，此时速率也会降低。 USB3.2标准将旧的USB 3.0/3.1 接口全部纳入到了3.2标准中。
4	C --> C					USB 4 20G (旧称USB 4 2x2)	USB 4 40G (旧称USB 4 3x2)	Type-C无PD: 5V3A Type-C+PD: 20V5A	向后兼容 USB 3.2、3.1、3.0、 2.0、Thunderbolt 3。 C口可以转换成B口以兼容 旧标准，此时速率也会降低。

USB供电：

• Type-A：5V * 0.5,0.9A,1.5A,3A，实际大小取决于USB版本
• Type-C：5V * 3A
• Type-C + PD：电压：5-20 V ，电流与电压相关，最大功率是20V * 5A，实际大小取决于电源

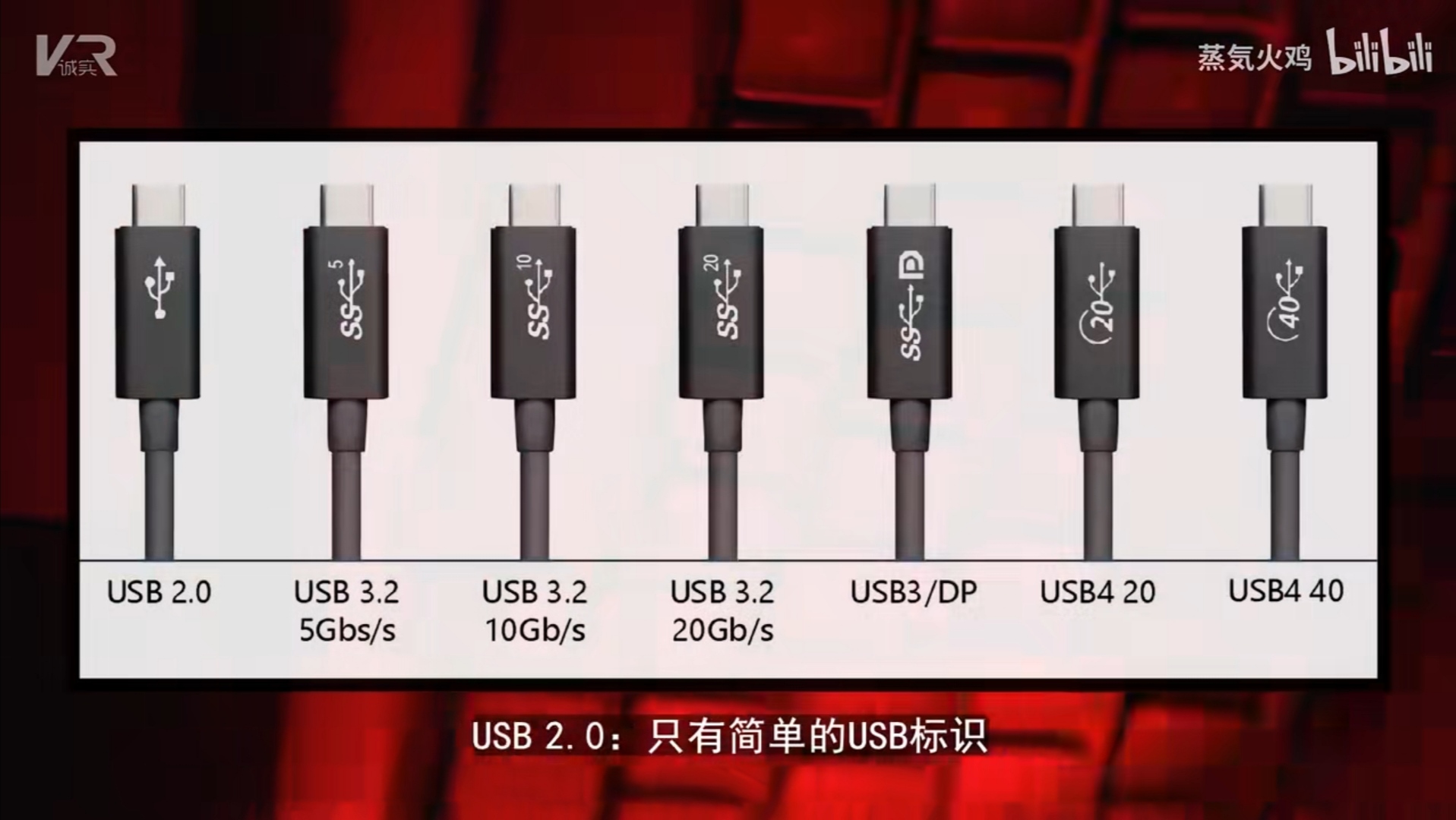

3 2020年Intel弄出了USB新标识

为了USB糟糕的图标，Intel规范了下（不知道有没有人用）

4 2022年USB-IF弄出了新标识

为了便于识别，推广，USB-IF规范了下（喜大普奔）
