1 PCB符号说明
- Vcc:C=circuit 表示电路的意思,即接入电路的电压;
- Vdd:D=device 表示器件的意思,即器件内部的工作电压;
- Vss:S=series 表示公共连接的意思,通常指电路公共接地端电压或者电源负极。
- Vee:负电压供电;场效应管的源极(S)
- VPP:编程/擦除电压。

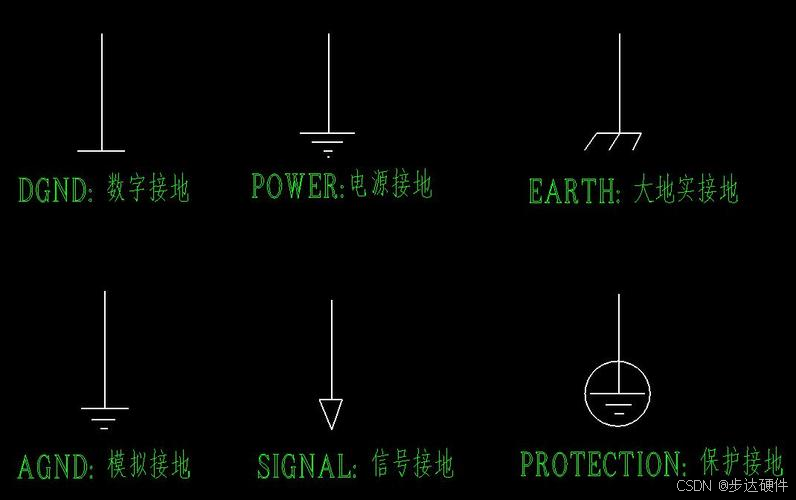

地线:
- AGND:模拟地线
主要应用在模拟电路部分,如模拟传感器的ADC采集电路,运算放大比例电路等 - DGND:数字地线
主要用在数字电路部分,比如按键检测电路,USB通信电路,单片机电路等 - PGND:功率地线
在大功率电路中,比如电机驱动电路、电磁阀驱动电路等等,是存在一个单独的参考地线 - GND:直流电源地线
不管是AGND、DGND、PGND等,都被归为直流地线GND,这些不同功能的地线,最后都要汇总在一起,作为整个电路的0V参考地线,即电源地线GND。 - CGND:交流地线
一般存在于含有交流电源的电路中,如AC-DC脚交流转直流电源电路 - EGND:大地地线
2 各个地之间如何处理?
为了排除数字、模拟、功率等模块之间的相互干扰,外部电源的地和就被分成了多个地,例如GND、AGND、DGND、PGND等。
对于电子电路系统来说,外面电源进来就一个电源一个地,虽然电路中分成了好几个地,但最终还是要汇聚在一起的,如果不接在一起就是"浮地",存在压差,容易积累电荷,造成静电。
2.1 GND汇聚方式:
- 单点接地
把同一性质的地都连接在一起再和其它性质的地汇聚在一起。单点接地的位置尽量靠近电源入口,以减少干扰。

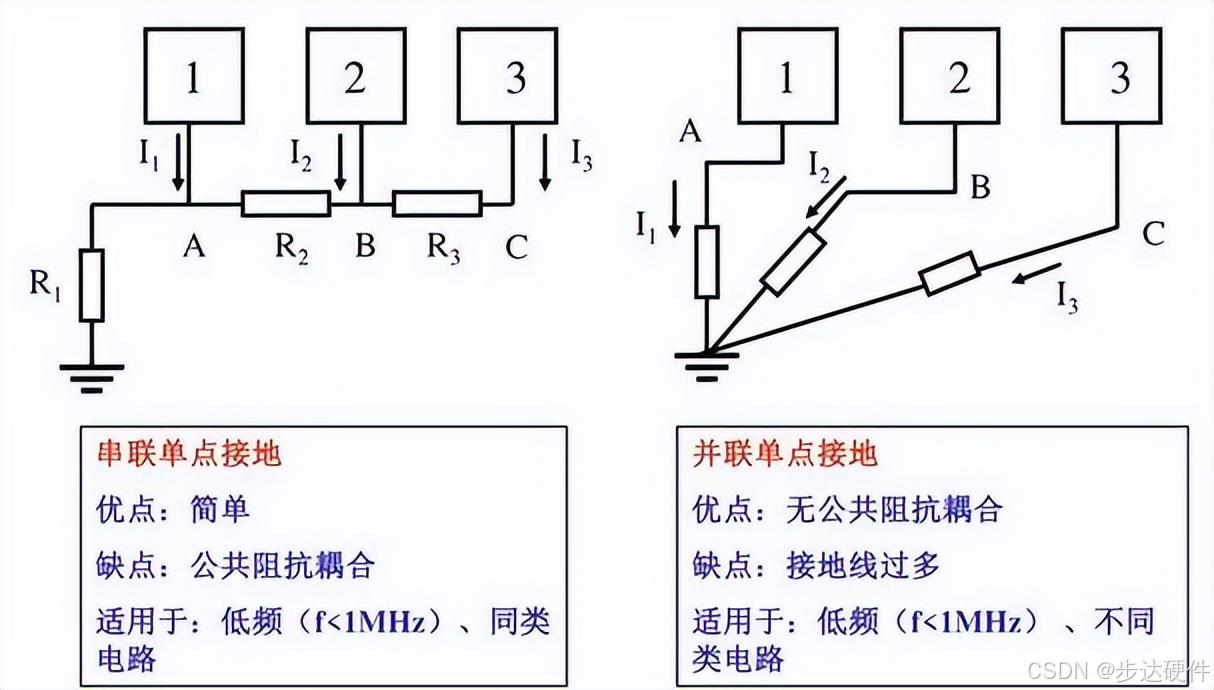

而单点接地又分为串联单点接地和并联单点接地。
- 多点接地
各种地分布在各个地方,他们之间不用相互连接汇聚,所有地都打到一个地平面上。
一般来说,单点接地用于简单电路,不同功能模块之间接地区分,以及低频(f<1MHz)电子线路。当设计高频(f>10MHz)电路时就要采用多点接地了或者多层板(完整的地平面层)。
2.2 各类GND串接方式
- 模拟地和数字地间的串接
由于数字信号的开关属性,如果没有处理好地,在地中会更容易产生地弹干扰。模拟信号是随时间变化的,稍微有一点干扰久会体现出来,比如音频放大电路。- 用0欧姆电阻连接
0欧电阻相当于很窄的电流通路,能够有效地限制环路电流,使噪声得到抑制。电阻在所有频带上都有衰减作用(0欧电阻也有阻抗),这点比磁珠强, 一般情况下,用0欧电阻是最佳选择。 - 用磁珠连接
用磁珠连接的好处就是磁珠能过滤掉一些数字信号中的高频谐次波,从而减少噪声。电源引入高频器件时用磁珠。
缺点就是磁珠有一定的直流阻性,会在数字地和模拟地之间形成电位差。磁珠的等效电路相当于带阻限波器,只对某个频点的噪声有显著抑制作用,使用时需要预先估计噪点频率,以便选用适当型号。对于频率不确定或无法预知的情况,
磁珠不合。
- 其他连接方式
电容隔直通交,造成浮地。
电感体积大,杂散参数多,不稳定。
- 用0欧姆电阻连接
