低噪声前置高增益放大器设计

低噪声前置高增益放大器设计

设计一个低噪的高增益放大器,放大倍数在1000倍(60db)以上,如此高的增益,最容易发生的问题有两个:

1)放大器自激振荡,这可以通过PCB排板和电源滤波来解决,主要是制作工艺问题,我们不在此讨论。

2)温漂、偏置电压、偏置电流或外部的微小直流偏置都很容易导致放大器限幅而无法使用,本推文介绍一种超级伺服电路来解决此问题。

超级伺服电路就是一个积分器电路,对极低频偏移电压或外部直流电压进行积分补偿,以保证高增益电路只放大交流输入信号,而不放大偏移电压或外部偏置的直流电压,以保证交流输入信号不限幅,下图所示是1000倍放大器,使用低噪声运放NJM5534,两级放大,第一级30倍,第二级34倍:
在这里插入图片描述

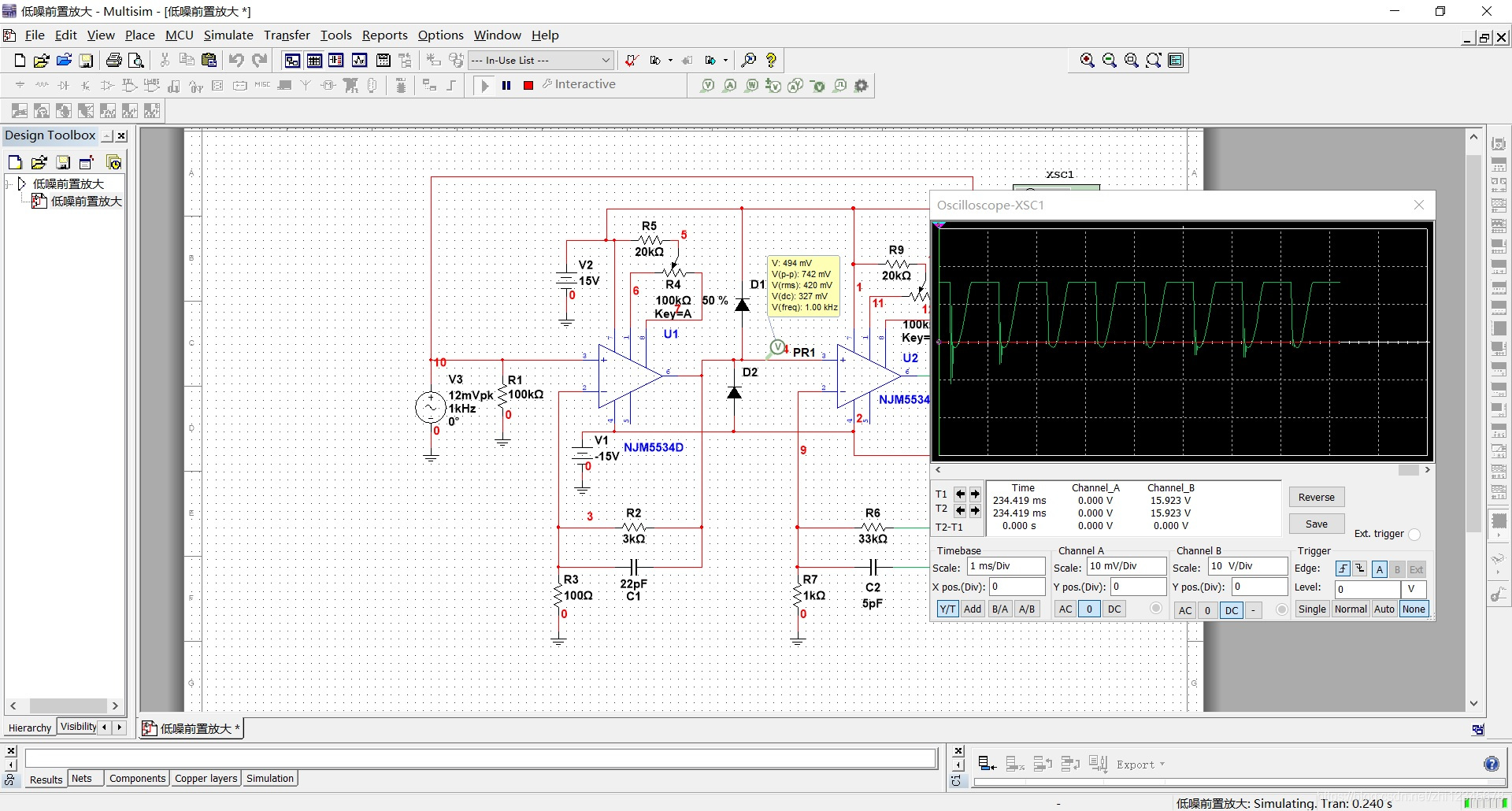

当输入12mv交流小信号中混入10mv直流偏置信号时,就会出现输出限幅失真,如下图所示:
在这里插入图片描述

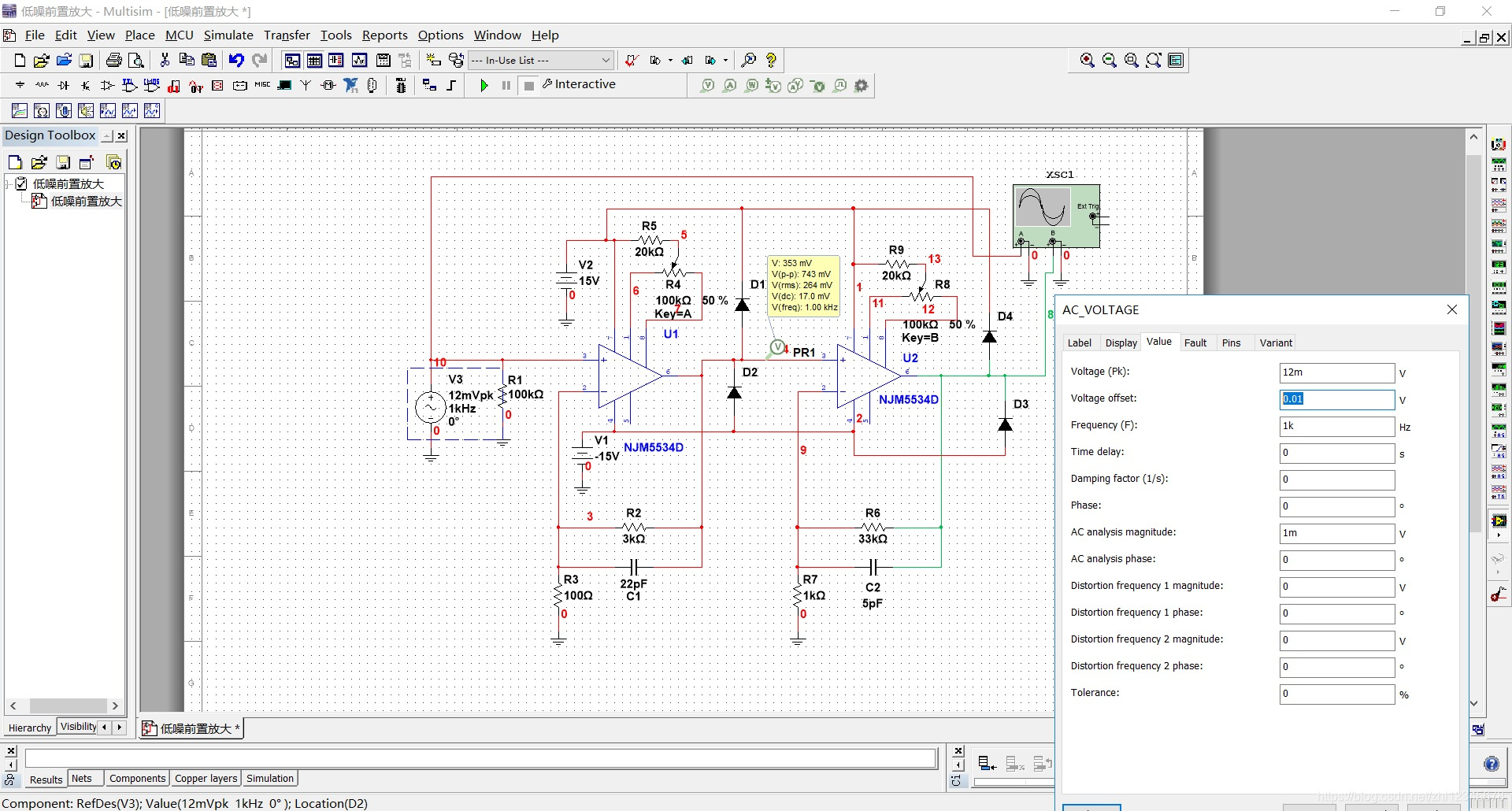

改进的方法可以加入超级伺服电路,如下图:
在这里插入图片描述

U4构成的积分器电路就是所谓的超级伺服电路,左侧为加入超级伺服电路后的仿真波形,已经无任何失真!U4运放一般选择输入偏置电流极小的JFET运放,带宽没有要求(因为它主要是放大补偿近乎直流的各种偏置、漂移电压)。

下面是录制的一段解说视频:

完整视频讲解,可关注以下微信公众号,在微信公众号里查询此文章,文章后附有完整视频。

关注微信公众号:RiscV与IC设计
