PHY芯片快速深度理解

本文详细介绍了PHY芯片的作用,它负责将RJ45网口的差分信号转换为数字信号。同时阐述了为何要熟悉RJ45网口,通过其指示灯可以直观检查网络连接状态。SMI(MIDO)协议用于MAC和PHY之间的通信,一个主设备STA最多管理32个PHY。MDIO读写时序包括前导码、开始位、操作码、PHY地址、寄存器地址、数据传输和空闲状态。每个PHY芯片有32个寄存器,其中16个由IEEE定义,其余由厂商自定义。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

什么是phy

物理层芯片称为PHY、数据链路层芯片称为MAC。

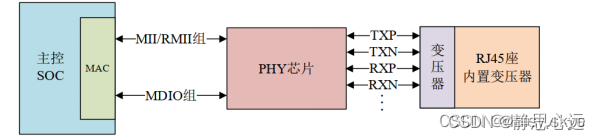

可以看到PHY的数据是RJ45网络接口(网线口)穿过了的差分信号,而PHY作用就是将差分信号转为数字信号,这块内容不用深究,制造商都设计好了。
那我们干什么呢?(主要是对phy芯片进行模式选择,比如工作速率,工作模式)

为什么要熟悉RJ45网口

上面说到针对phy芯片我们只要进行模式选择(下文会介绍使用mdio接口,通过寄存器控制)
那模式选择后,如何查看是否有效呢?最简单直接的就是通过RJ45网口的指示灯查看

在这里插入图片描述
RJ45 座子上一般有两个灯,一个黄色(橙色),一个绿色,绿色亮的话表示网络连接正常,黄色闪烁的话说明当前正在进行网络通信,黄灯闪动频率快表示网速好,这两个灯由 PHY 芯片控制。

如果不懂物理层和数据链路层可以看一下网络七层协议。
在这里插入图片描述

什么是mido协议

mido协议即SMI协议

SMI协议也是一种通信协议类似与I2C协议但是通信方式不一样

SMI包含两根信号线,一个MDC时钟线,一个MDIO双向传输的数据线,

如图为SMI应用框图。STA设备通过MDIO接口与PHY通信。STA(StaTIon Management)为主控设备,比如MCU、MAC、ONU等。PHY为从设备。一个STA最多管理32个PHY。MDC信号由STA控制,MDIO信号根据通信方式的不同可以由STA或者PHY接管控制。如图通常MDIO会接一个电阻上拉至接口电源。
在这里插入图片描述

MDIO读写时序

在这里插入图片描述
Preamble:32bits的前导码

Start:2bit的开始位。

OP Code:2bits的操作码,10表示读,01表示写。

PHYAD:5bits的PHY地址。

REGAD:5bits的寄存器地址,即要读或写的寄存器。

Turn Around:2bits的TA,在读命令中,MDIO在此时由MAC驱动改为PHY驱动,并等待一个时钟周期准备发送数据。在写命令中,不需要MDIO方向发生变化,则只是等待两个时钟周期准备写入数据。

Data:16bits数据,在读命令中,PHY芯片将读到的对应PHYAD的REGAD寄存器的数据写到Data中,在写命令中,MAC将要写入对应PHYAD的REGAD寄存器的值写入Data中。

Idle:空闲状态,此时MDIO无源驱动,处高阻状态,但一般用上拉电阻使其处在高电平,上拉电阻一般为1.5K。

为什么说读取的phy最多32个

因为mdio中读取的phy只提供5bit的字节即最高11111 转成十进制就是31即0-31就是32个,但这是从读取的方式判断的,而mdio读取是依照phy芯片本身地址空间就5为
为什么说reg地址最多32个
同样mdio中读取的reg只提供5bit的字节即最高11111 转成十进制就是31即0-31就是32个
PHY 芯片寄存器地址空间为 5 位,地址 0-31 共 32 个寄存器, IEEE 定义了 0-15 这 16 个寄存器的功能, 16~31 这 16 个寄存器由厂商自行实现。 也就是说不管你用的哪个厂家的 PHY 芯片,其中 0~15 这 16 个寄存器是一模一样的。 仅靠这 16 个寄存器是完全可以驱动起 PHY 芯片的,至少能保证基本的网络数据通信。
