Chapter 3 Digital Modulation Schemes
传输的信号应该满足以下要求：
1.表示二进制数据流
2.与信道的特征相匹配
3.带宽与通道的带宽相匹配
4.能够抵抗信道的损伤
对于数字调制的要求：
1.高的频谱效率
2.高的能量效率，对于非线性失真有较强的鲁棒性
3.低带外辐射
4.低实现成本
5.对干扰，衰落具有鲁棒性
有记忆调制与无记忆调制：
仅与当前的映射有关：
有记忆的调制：调制的输出为当前状态与其前l-1个状态的函数
线性与非线性：
线性可以用叠加原理，而非线性不行。

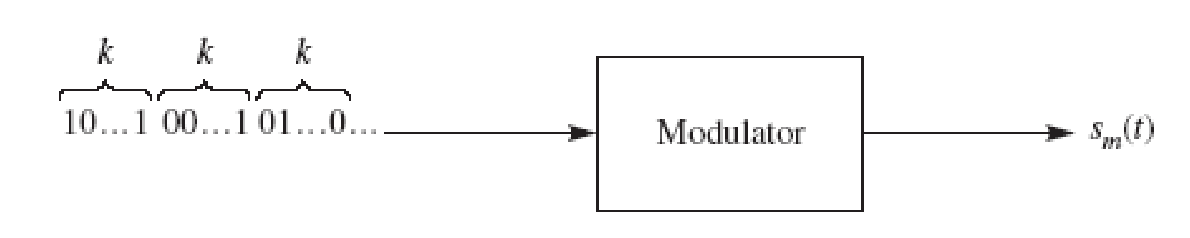

几个重要概念：
1.符号间隔Ts:在Ts秒内发送一个符号
2.符号速率：Rs=1/Ts
3.位间隔：一个符号内包含了多位数据 Tb=Ts/k=Ts/log2M
4.比特速率R R=kRs=Rslog2M

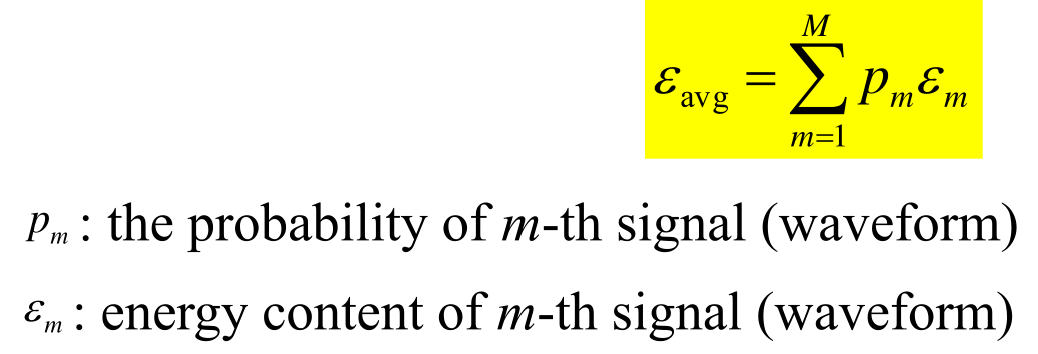

5.平均信号能量：
6.平均比特能量：同理用平均信号能量除以比特数即为平均比特能量。
3.2 无记忆调制方法
1.Pulse amplitude modulation（PAM)
带通的PAM也叫做ASK
Sm=Amp(t), 1
⩽
\leqslant
⩽m
⩽
\leqslant
⩽M
通常为正负对称的结构
对于bandpass PAM,其信号的能量为基带信号能量的一半，这同第二章的讨论一致。

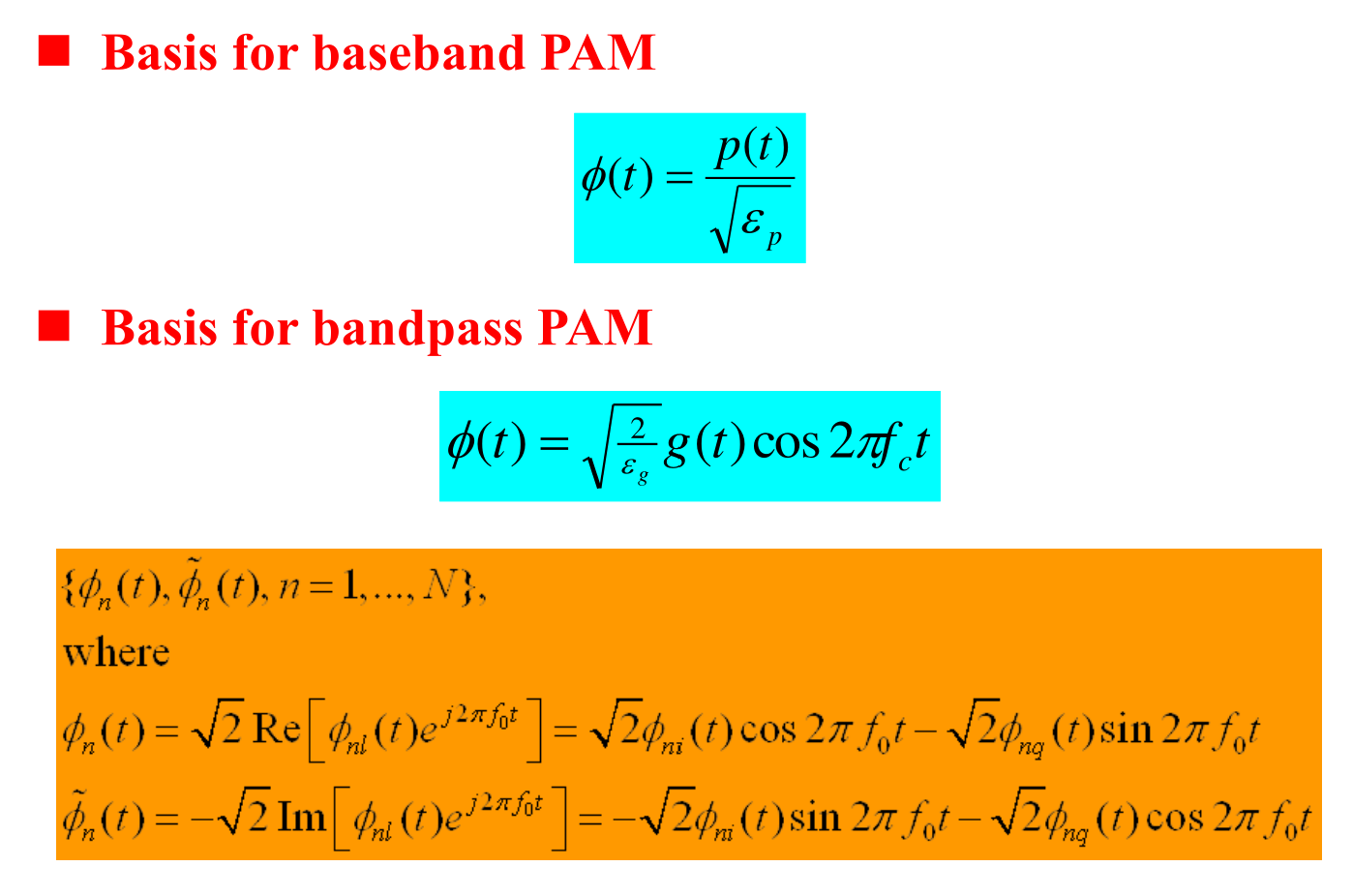

基带和带通的基函数如下表示：

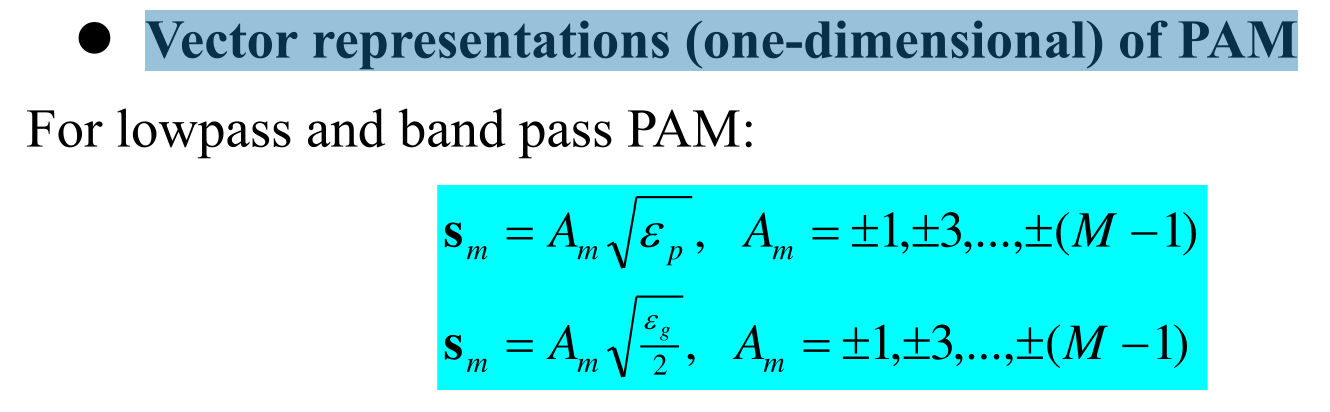

向量表达如下：
将k bit映射到M=2k有不同的映射方法
1.Natrual mapping 2.格雷编码 3.反格雷编码
通常采用格雷编码，相邻的振幅仅改变1位
格雷编码的优点：1.最有可能的是和相邻的幅度混淆 2.在k位序列中只发生一个位的错误。
格雷编码不是唯一的，其取决于选择的顺序
- 欧几里得距离
引入欧几里得距离的目的：1.信号检测目的 2.接收信号被转换位接收向量 3.与接收信号距离最小的向量被估计为发送信号

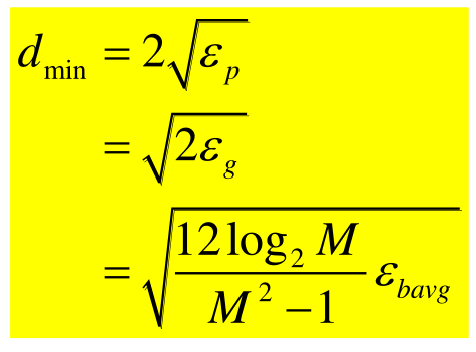

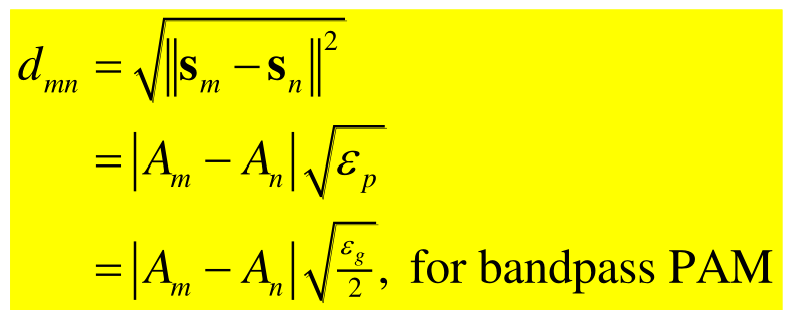

PAM欧几里得距离如下：
对于给定的符号能量，距离越大，错误性能越好。
2.相位调制（Signal waveforms for bandpass phase modulation ）
或者又称做PSK。g(t)为脉冲波形，其会影响信号的频谱。
其等效的低通信号如下：

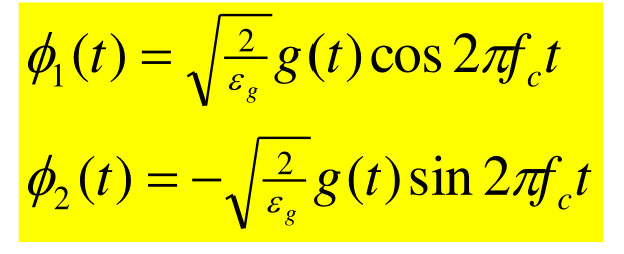

PSK信号的基：

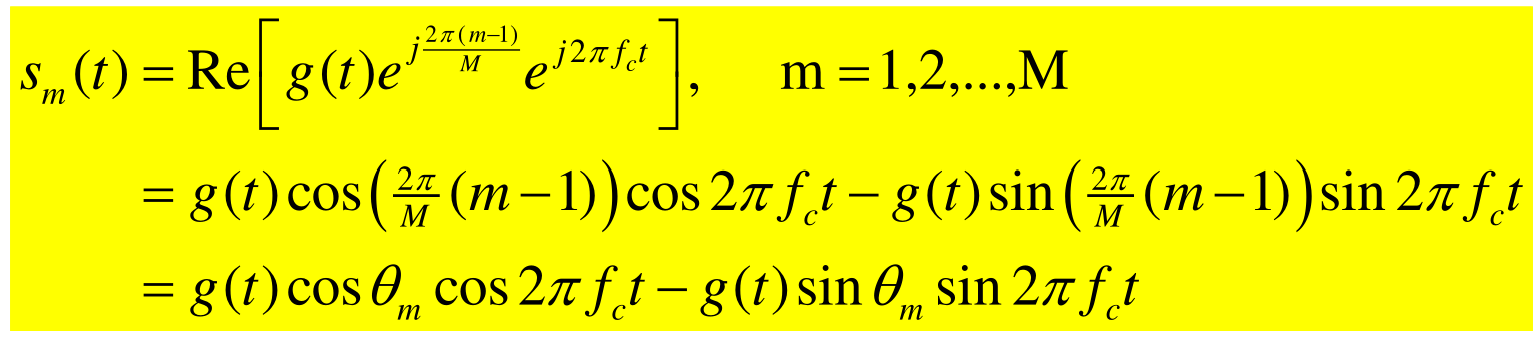

PSK信号可以表达如下：

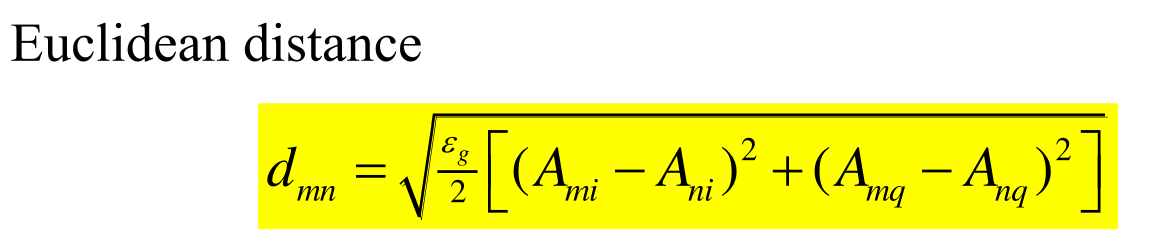

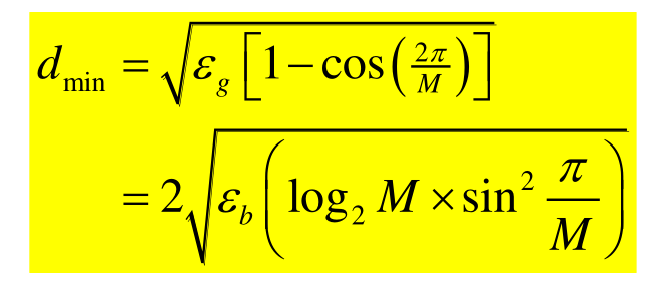

其是一个二维的信号，欧几里得距离如下：
对于large M,
当符号能量固定时，星座尺寸越大，则错误概率越小。
常用的相位调制有BPSK与QPSK。
3.正交幅度调制（Quadrature amplitude modulation）
QAM的问题：星座之间的距离随M的增加而减小，从而导致更多的误差。
对于相同的星座点数，与平均能量，矩形分布有更好的性能。

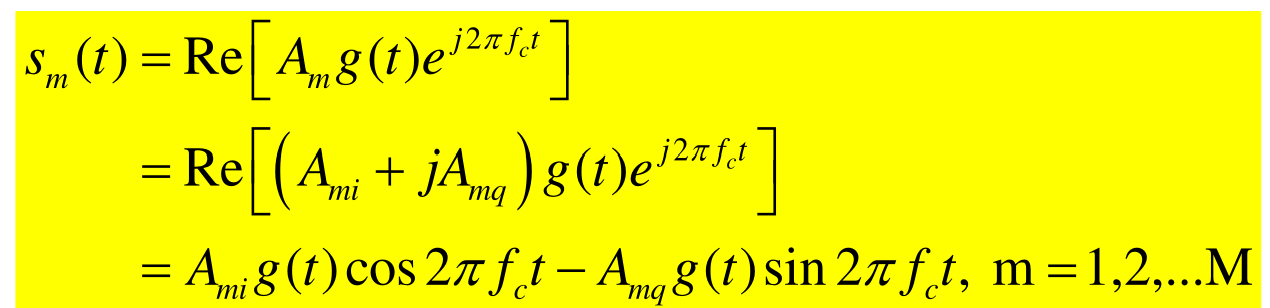

基带的QAM信号如下：
QAM信号可以看作幅度调制与相位调制的组合。

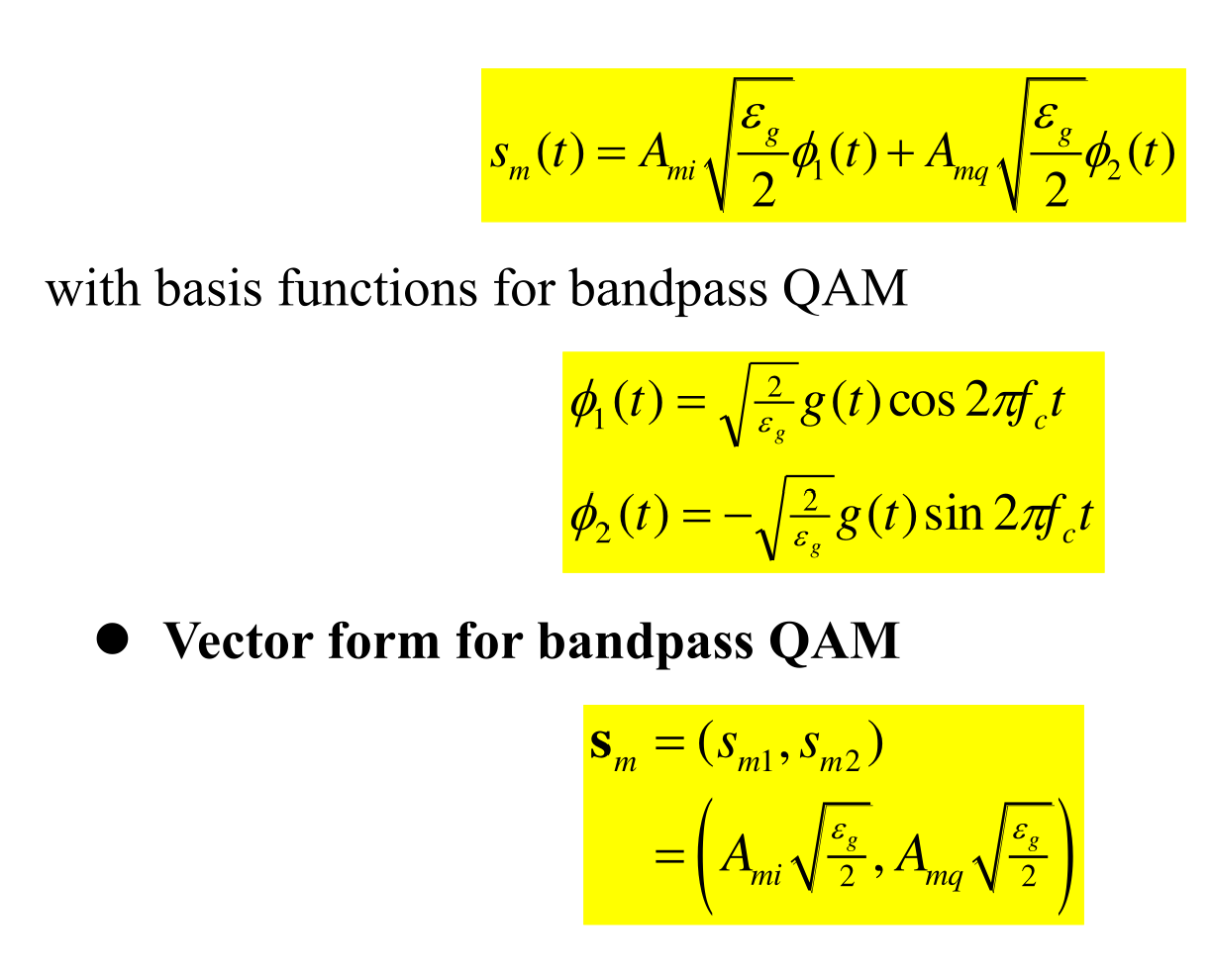

容易得到，QAM的基如下所示：
欧几里得距离如下：
总结：ASK与PSK均为QAM的特例。星座大小与维度无关。
对于峰均值比，PAM有较高的峰均值比，QAM为mediate
3.2.4 多维度信号

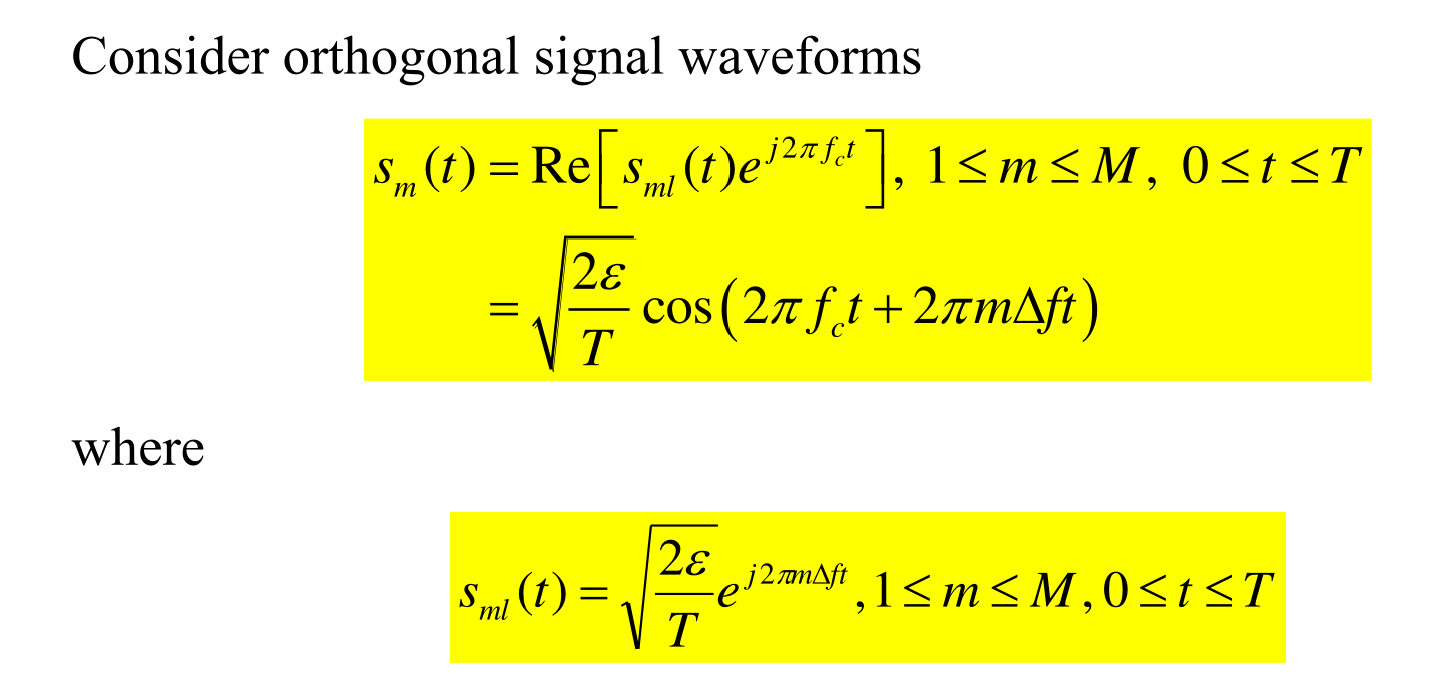

正交信号：
信号是线性独立的。
正交信号集的基为：
信号的向量表达如下：

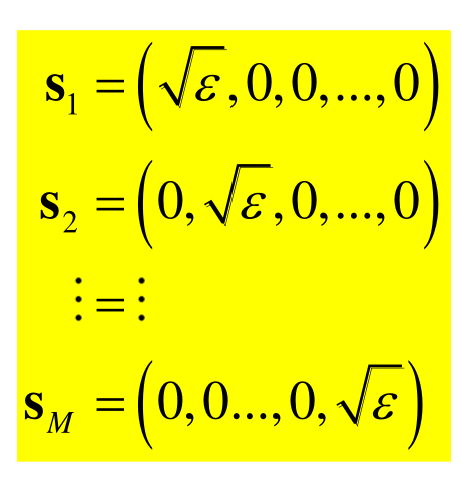

- 频移键控（FSK）
FSK信号的生产：可以由M=2k振荡器，调谐到所需频率。
为了保证FSK为正交信号，频率间隔需要满足以下条件：
Δ \Delta Δf=k/2T k为正整数。 保证正交性的最小分频为 Δ \Delta Δf=1/2T
FSK的欧几里得距离与每比特能量如下：
3.3 Signaling schemes with memory
无记忆方案的缺点：
1.相位不连续 2.占用带宽 3.带外辐射
为了提升调制信号的频谱特性：
可以引入调制信号的相关性：1.编码 2.脉冲波形
-
NRZI ：1.从一个振幅到另一个振幅的转换仅在传输“1”时发生 2.可以用差分编码：
可以用马尔科夫链状态来表达。 -
Continuous-phase frequency-shift keying（连续相移键控）
传统的FSK，会突然调谐到另外一个频率。会导致相对较大的频谱旁瓣。且频谱旁瓣衰减缓慢。于是会有较大的带宽需求与相邻信道干扰。且无法用滤波解决。并会导致信号失真与相位不连续。
带通CPFSK信号如下：
其中，d(
τ
\tau
τ）为PAM信号，其可以为不连续的，但其积分一定为连续的。

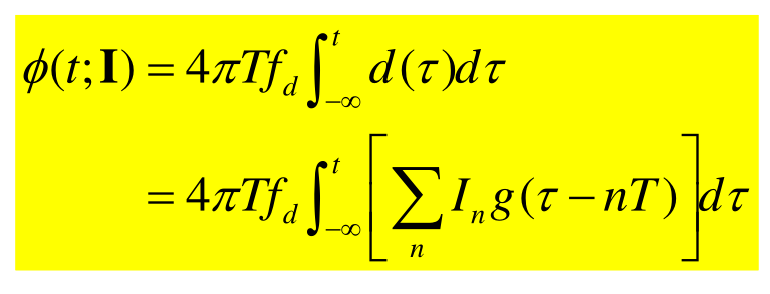

ϕ \phi ϕ也可表达如下：
第一项表达相位的积累（存储器），第二项中h为调制指数。
注：CPFSK是一种特殊的FSK，其包络是恒定的。脉冲形状为矩形。 -

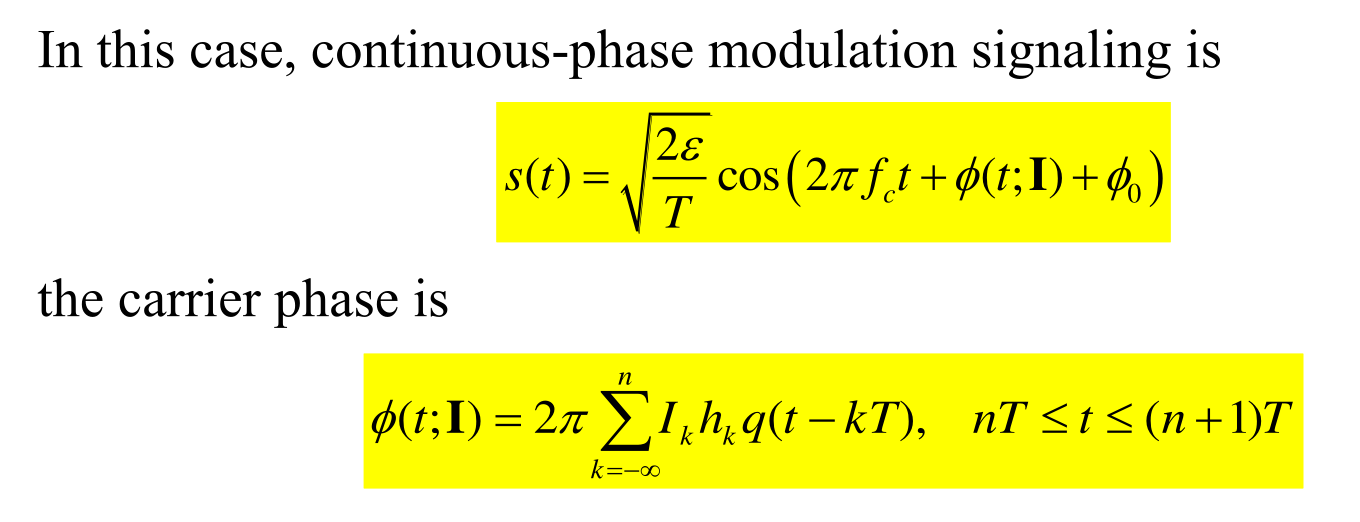

CPM （CPFSK的推广）脉冲形成函数采用更加一般的形式
这里q函数不一定为矩形函数。
在这里hk可以是恒定的，也可以是变化的（通常为循环的形式）

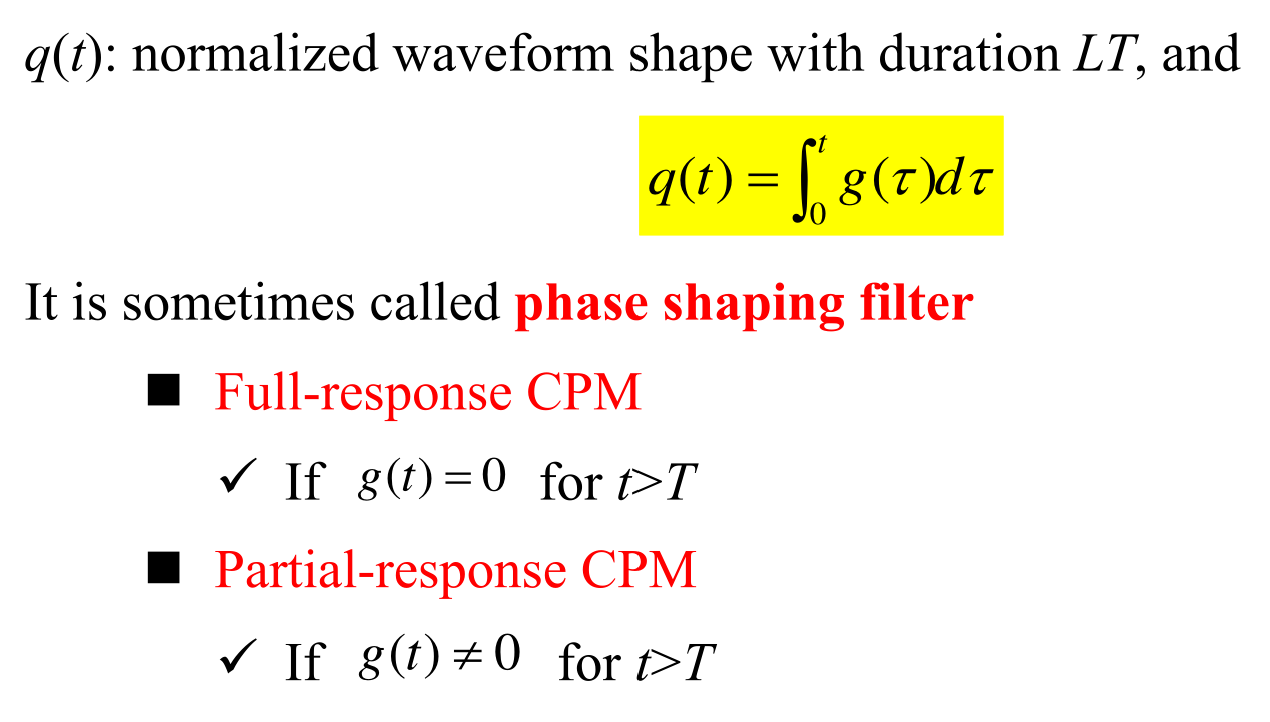

对于全响应与部分响应CPM定义如下：
优缺点如下：1.相位连续，相位变化平缓。 2.包络恒定，能源效率高，峰均比更优。 3.接收机复杂度高。 -

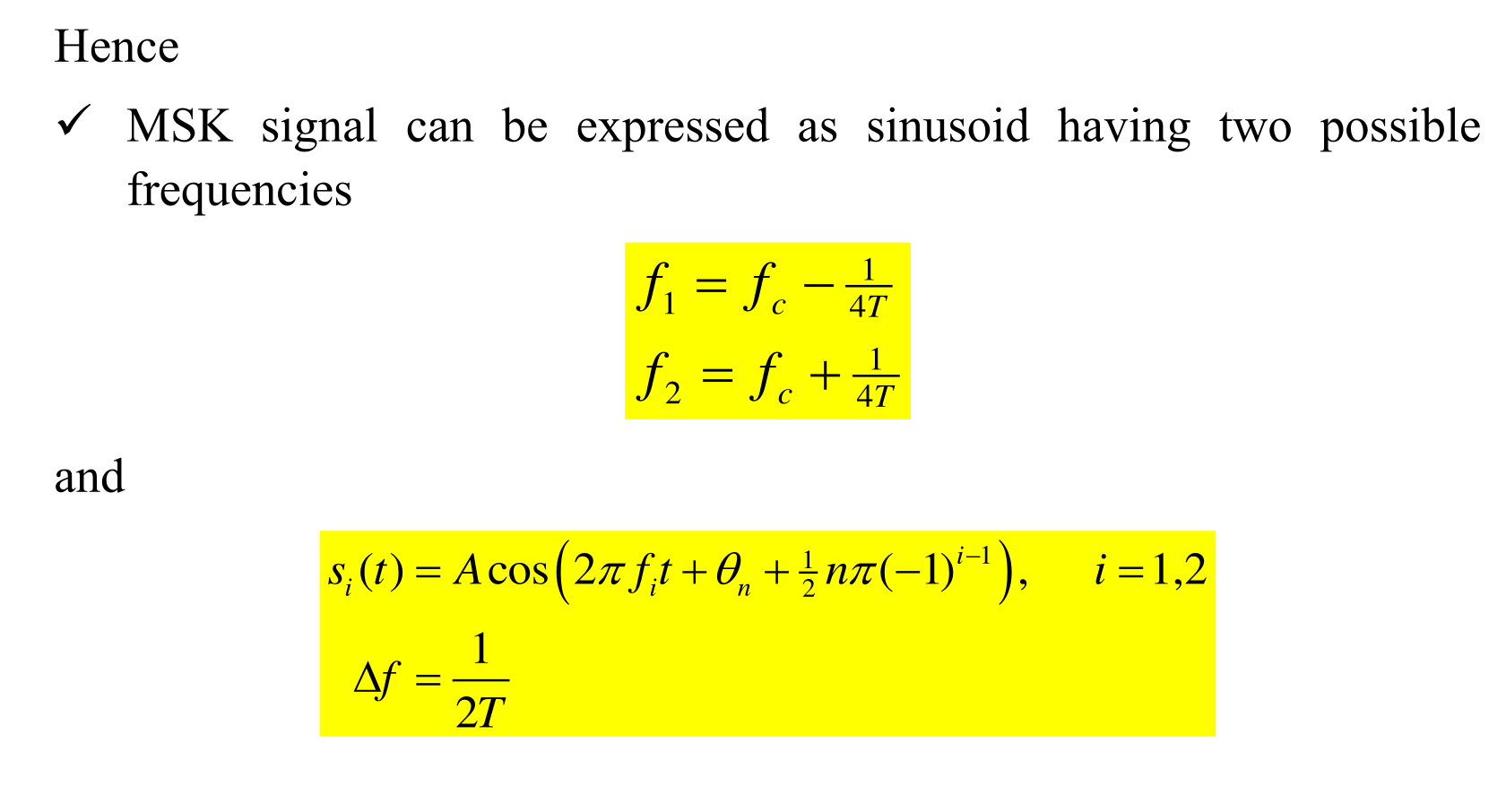

Minimum-shift keying（MSK）最小移位键控

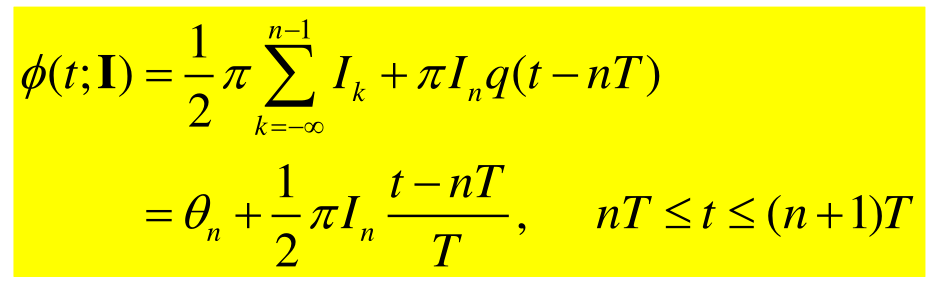

对于MSK，相位为：
MSK信号为信号正交的频率间隔最小的频移键控
-
GMSK（Gaussian MSK)
为何引入GMSK：1.MSK的相位变化并不平滑，导致较大的带外辐射 2.频谱效率并不令人满意
具体实现：用脉冲响应低通滤波器进行预滤波，其时频域滤波器如下：
GMSK的优缺点：1.恒定的相位 2.电源效率极大提升 3.减小了边带功率 4.因为高斯滤波器引入了ISI(符号间干扰） -
Offset QPSK (OQPSK)
QPSK的问题：会导致一次相移180°，导致较大的频谱旁瓣。若频带受限，会导致严重的包络衰落。且对线性滤波器的需要更高。
OQPSK限制出现180°的相移，仅经历90°的相移。
OQPSK具体实现时，将同向与正交的码流在时间上错开半个码元周期。然后再使用标准的QPSK调制。
MSK可以由OQPSK表达:将脉冲波形由正弦函数表达。
总结：
1.MSK为两个交错正交调制BPSK信号之和。连续的相位，连续的包络（因其相位是连续的）
2.OQPSK为频率连续，每T相位偏转90°
3.矩形脉冲QPSK为连续包络，实际很少使用。
4.滤波脉冲波形QPSK为非恒定包络，广泛使用，对线性要求较高
非恒定幅度调制对于衰落干扰更敏感
3.4 数字调制信号的功率谱
要求：1.低带外辐射 2.低旁瓣
3.4.1 带存储器的数字调制信号的功率谱密度
由时间n前的信息序列决定

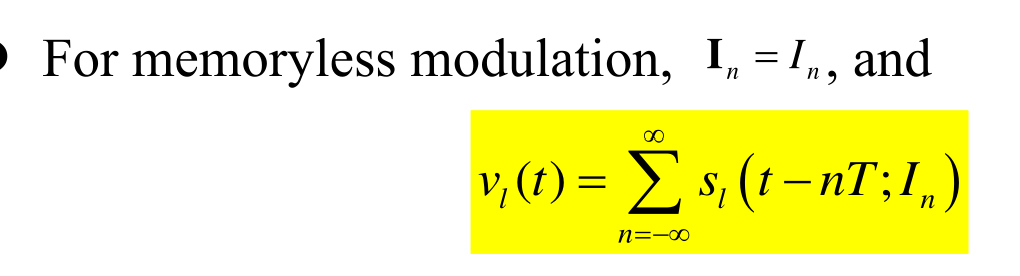

对于memoryless的调制

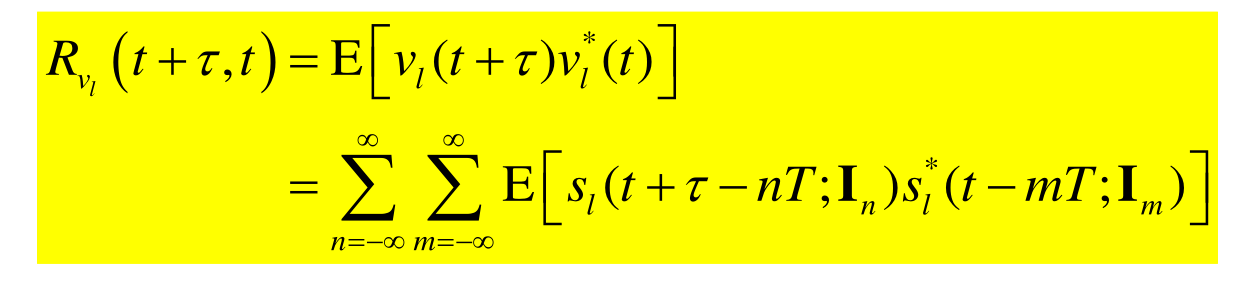

为了得到带通信号的功率谱，首先我们求解其低通等效信号的功率谱：
其为周期T的函数，因此低通等效信号是周期稳态的。

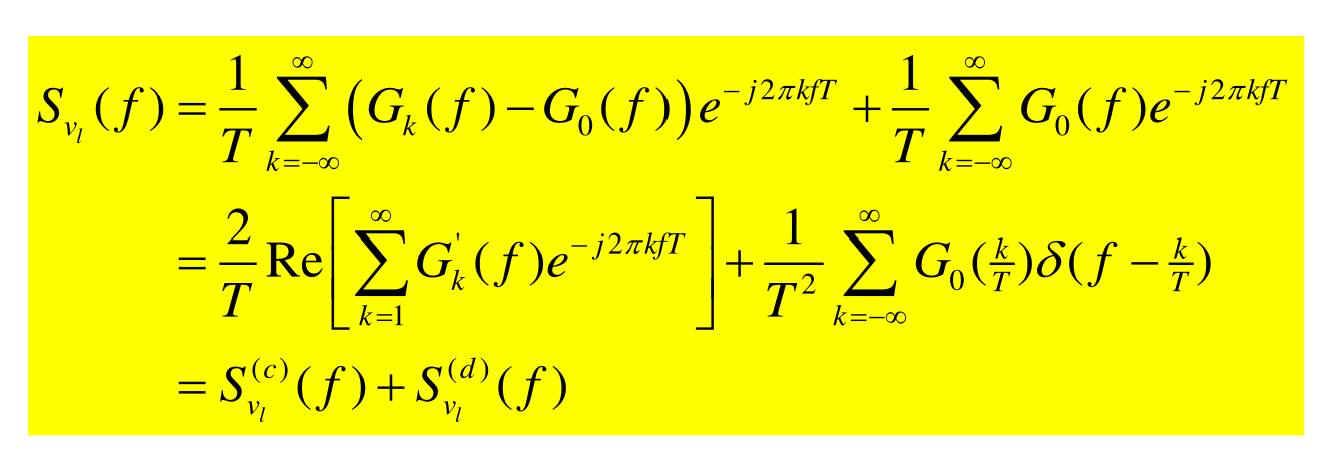

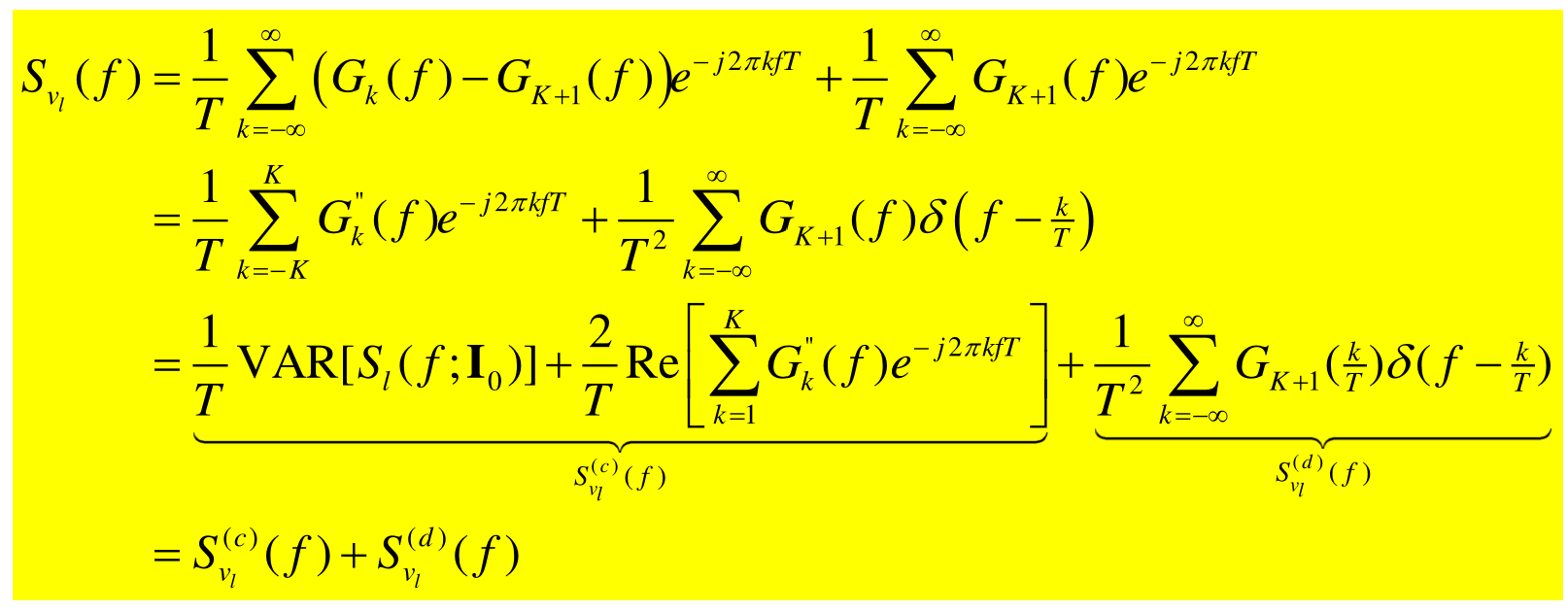

低通等效信号的功率谱最终表达式如下：
第一项为连续项：反映了频谱的特征，第二项为离散项，对于零均值的信号，这部分会消失。
3.4.2 线性调制信号的功率谱密度
线性调制信号：ASK,PSK,QAM
其低通等效信号如下：
I为信息序列，g(t)为调制脉冲。

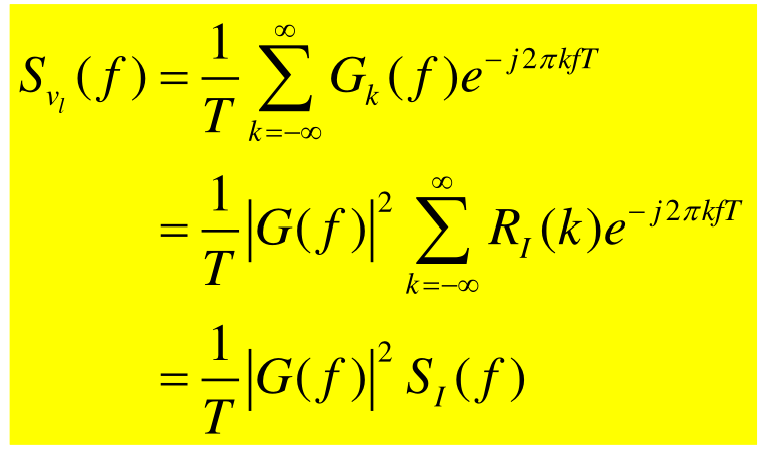

低通信号的功率谱为：
G(f)为脉冲的功率谱，S(f)为信息序列的功率谱
脉冲越平滑，PSD越紧凑。
信息序列的相关性：与周期有关，与信息序列的统计特性。
可以通过预编码控制频谱，因此memory便引入进来了。
3.4.3 Power spectral density of digitally modulated signals with finite memory
其表达式如下：
