MIMO学习笔记1

MIMO I: spatial multiplexing and channel modeling

7.1 MIMO信道的空间复用能力

时变信道描述为下：在矢量高斯信道假设下，信道矩阵有以下的SVD奇异值分解：U与V均为单位旋转矩阵，$\Lambda$为特征值的对角阵。

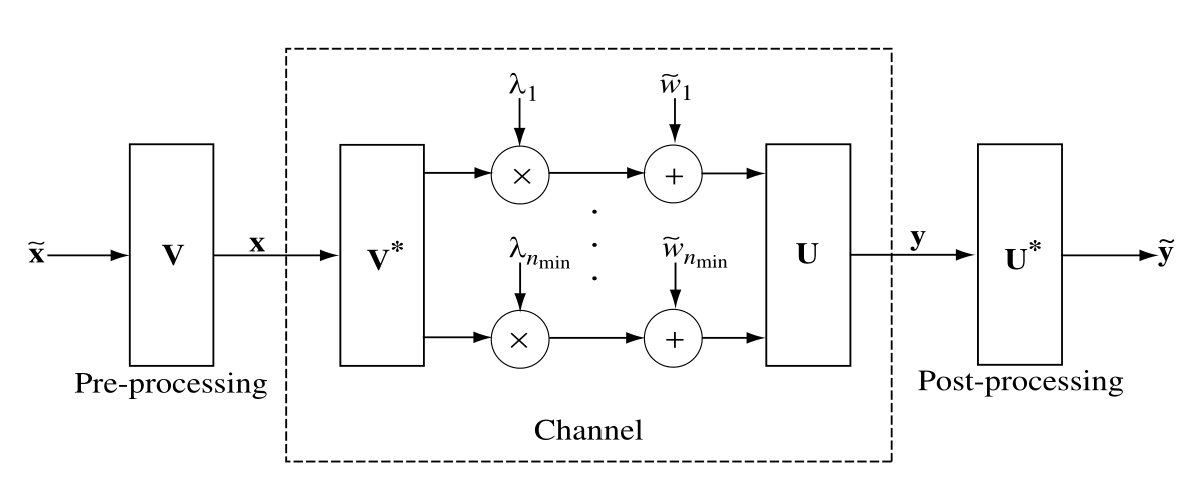

更为简洁的表达形式如下：整个系统的模型如下，形成了一个等效的平行高斯信道：信道容量如下：P为利用注水原理进行的功率分配。
实际的信道模型如下图：接下来，分为高SNR和低SNR两种情况进行信道容量分析。
高SNR下：注水原理，最优解为均匀分配功率由该式子可以看到MIMO提供了k个空间自由度。k为非零的特征值个数。若信道矩阵H为满秩的，则提供的空间自由度为发射或接收天线数的小值。
在低SNR下：其仅提供$\lambda$平方的功率增益。因此低信噪比下重要的是有多少的功率传输从发射到接收。

• 定义一个参数：信道矩阵的自由数其越接近于1，则为well-conditioned channel。

7.2 MIMO信道的物理模型

7.2.1 SIMO信道模型

首先定义两个重要的参数：为归一化的天线间距，由载波长度归一化。为接收天线的入射角。

假设SIMO只有LOS径，信道如下：系统容量如下：（在maximal ratio combining下）SIMO只提供了power gain，而没有自由度的增益。
同理对于MISO，也仅提供n_t的power gain。
总结：仅有LOS情况下，MIMO只提供power gain而无自由度增益。

7.2.4 如何获得自由度增益

考虑仅两个发射机的情况：
只要接收天线的入射角满足：那么信道矩阵的秩便为2，即可提供自由度增益。

接下来讨论Resolvability in the angular domain
定义一个重要函数：发射与接收天线相位旋转矩阵的乘积这三者基本上为等价的关系。
信道的自由数可由cos$\theta$表达，假定两条路径的信道增益相同cos$\theta$等于1时，信道为ill-conditioned。
角度的分辨力为1/L_r，L_r为接收阵列的归一化长度L_r=n_r$\Delta$_r
$\Delta$_r<1/2则仅有一个主瓣，若$\Delta$_r>1/2则有多个主瓣。
L_r越大，则波束越集中。

7.2.5 Line-of-sight plus one reflected path

信道模型为：
若二者的秩均为2，则信道矩阵well-conditioned

7.3 MIMO衰落信道模型

MIMO多径信道如下：

7.3.3 信号的角域表示

角域中的正交基为每个基有一对或多对宽度小于2/L_r的主瓣与其它的小旁瓣。分辨力为1/L_r
天线的放置分为三种情况：1.$\Delta$_r>1/2 2.$\Delta$_r=1/2 3.$\Delta$_r<1/2

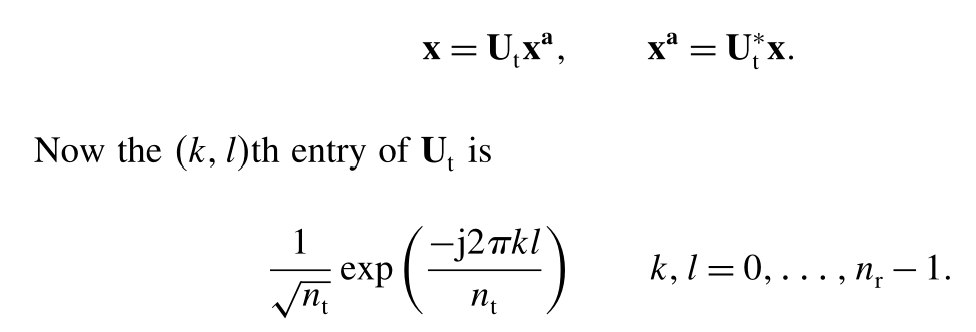

Angular domain transformation as DFT
U_t是以基向量作为列向量。角域转换为：
经过以下变换后：信道矩阵如下：

7.3.6 自由度和分集

影响因素：1.多路环境中的散射量和反射量 2.L_t与L_r的长度。若L较小，分辨率差，那么多条多径可能会lump into one bin。

角度扩展越大，即天线阵列长度越大，则自由度越大。 角度扩展与相干距离互为倒数。

载波对自由度的影响：1.L_t与L_r是对载波长度的归一化，载波越小，则L_t与L_r越大。 2.而载波越小，角度扩展越小。因为衰减越大，越像镜面反射。 因此自由度随载波长度并非一个单调函数。

给定天线阵列长度L_t与L_r：

1. sparsely allocated:$\Delta$_r>1/2 降低自由度，在时域而言，信道矩阵各个entry相对独立
2. densely allocated:$\Delta$_r<1/2 有伪基向量，相对于$\Delta$_r=1/2并没有增加自由度，对应于时域信道矩阵，各个entry更加相关。

对于实际的入射方向为cos$\theta$是在[-1,1]，那么对应于时域上便为带限信号[-W,W]
