1. 概述
1.1 介绍
libusb 是一个使用 C 编写的库，它提供 USB 设备的通用的访问方法。APP 通过它，可以方便地访问 USB 设备，无需编写 USB 设备驱动程序。
可移植性：支持 Linux、macOS、Windows、Android、OpenBSD 等
用户模式：APP 不需要特权模式、也不需要提升自己的权限即可访问 USB 设备
支持所有 USB 协议：从 1.0 到 3.1 都支持
libusb 支持所有的传输类型(控制/批量/中断/实时)，有两类 API 接口：同步(Synchronous，简单)，异步(Asynchronous，复杂但是更强大)。
它是轻量级的、线程安全的。还支持热拔插。
1.2 用法
可以通过 libusb 访问 USB 设备，不需要 USB 设备端的驱动程序，需要移除原来的驱动程序。然后就可以直接访问 USB 控制器的驱动程序，使用 open/read/write/ioctl/close 这些接口来打开设备、收发数据、关闭设备。

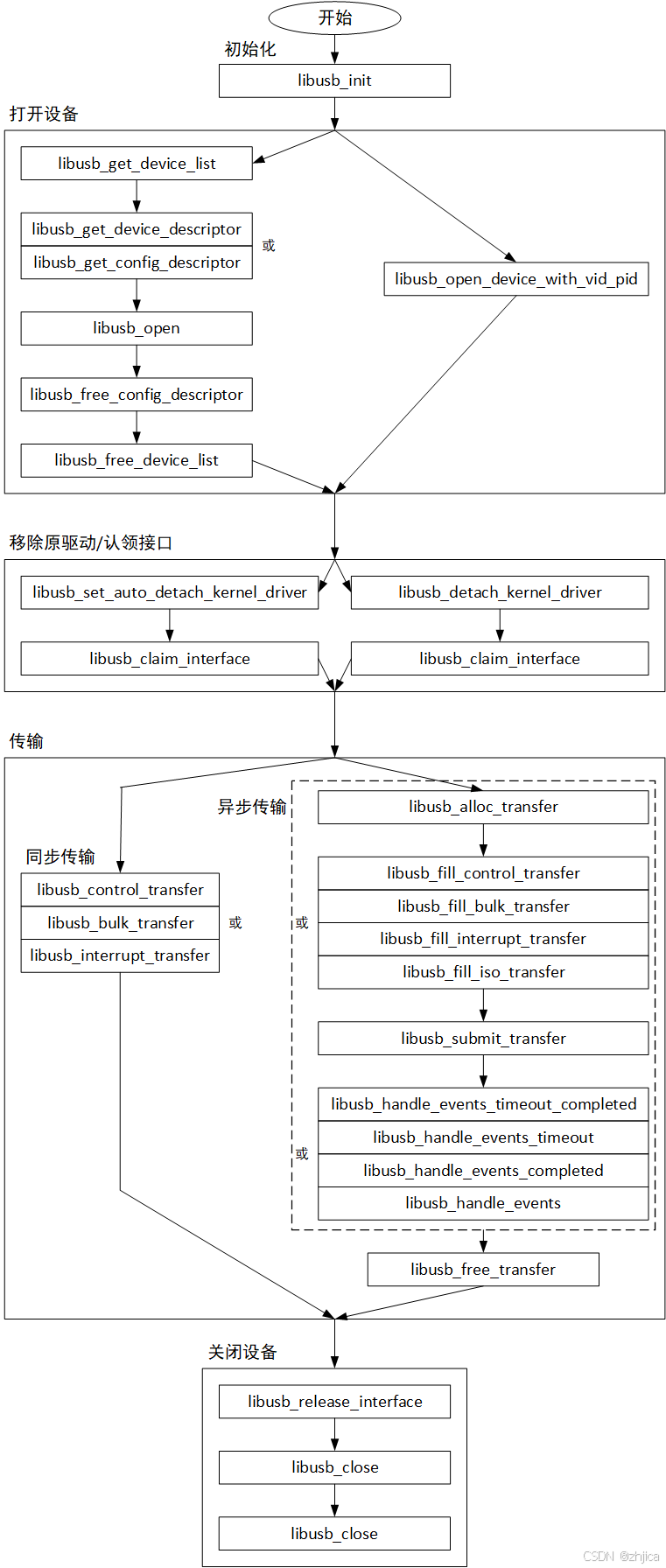

libusb 封装了更好用的函数，这些函数的使用可以分为 5 个步骤：
- List item
- 初始化
- 打开设备
- 移除原驱动/认领接口
- 传输
- 关闭设备
2. API 接口
2.1 分类
libusb 的接口函数分为两类：同步(Synchronous device I/O)、异步(Asynchronous device I/O)。
USB 数据传输分为两个步骤，对于读数据，先给设备发出数据的请求，一段时间后数据返回；对于写数据，先发送数据给设备，一段时间后得到回应。
同步接口的核心在于把上述两个步骤放在一个函数里面。比如想去读取一个 USB 键盘的数据，给键盘发出读请求后，如果用户一直没有按下键盘，那么读函数会一直等待。
异步接口的核心在于把上述两个步骤分开：使用一个非阻塞的函数启动传输，它会立刻返回；提供一个回调函数用来处理返回结果。
同步接口的示例代码如下，在libusb_bulk_transfer函数内部，如果没有数据则会休眠：
unsignedchardata[4];
intactual_length;
intr=libusb_bulk_transfer(dev_handle,LIBUSB_ENDPOINT_IN,data,sizeof(data),&actual_length,0);
if(r==0&&actual_length==sizeof(data)){
// 接收到的数据保存在data数组里
// 解析这些数据就可以知道按键状态
}else{
error();
}
/* 使用同步接口时，代码比较简单。但是无法实现"多 endpoint"的操作：上一个 endpoint 的传输在休眠，除非使用另一个线程，否则在同一个线程内部在等待期间是无法操作另一个 endpoint 的。还有另一个缺点：无法取消传输。 */
异步接口是在 libusb-1.0 引入的新性能，接口更复杂，但是功能更强大。在异步接口函数里，它启动传输、设置回调函数后就立刻返回。等"读到数据"或是"得到回应"后，回调函数被调用。发起数据传输的线程无需休眠等待结果，它支持"多endpoint"的操作，也支持取消传输。
2.2 初始化/反初始化
/**ingrouplibusb_lib
*初始化libusb，这个函数必须先于其他libusb的函数执行
*
*如果传入NULL，那么函数内部会穿件一个默认的context
*如果已经创建过默认的context，这个context会被重新使用(不会重新初始化它)
*
*参数：
*ctx:contextpointer的位置，也可以传入NULL
*返回值
*0-成功
*负数-失败
*/
int API_EXPORTED libusb_init(libusb_context** ctx);
初始化 libusb，参数是一个"a context pointer"的指针，如果这个参数为 NULL，则函数内部会创建一个"default context"。所谓"libusb context"就是 libusb 上下文，就是一个结构体，里面保存有各类信息，比如：libusb 的调试信息是否需要打印、各种互斥锁、各类链表(用来记录USB传输等等)。
程序退出前，调用如下函数：
/**ingrouplibusb_lib
*发初始化libusb
*在关闭usb设备(libusb_close)后、退出程序前调用此函数
*
*参数:
*ctx:context,传入NULL表示defaultcontext
*/
void API_EXPORTED libusb_exit(libusb_context* ctx);
2.3 获取设备
可以使用libusb_get_device_list取出所有设备，函数接口如下：
/**@ingrouplibusb_dev
*返回一个list，list里含有当前系统中所有的USB设备
*
*我们一般会在list里寻找需要访问的设备，找到之后使用libusb_open函数打开它
*然后调用libusb_free_device_list释放list
*
*这个函数的返回值表示list中有多少个设备
*list的最后一项是NULL
*
*参数:
*ctx:context
*list:outputlocationforalistofdevices,最后必须调用libusb_free_device_list()来释放它
*返回值:list中设备的个数,或错误值
*/
ssize_t API_EXPORTED libusb_get_device_list(libusb_context* ctx,libusb_device*** list);
调用此函数后，所有设备的信息存入 list，然后遍历 list，找到想操作的设备。这个函数内部会分配 list 的空间，所以用完后要释放掉，使用以下函数释放：
/**ingrouplibusb_dev
*前面使用libusb_get_device_list()获得了设备list,
*使用完后要调用libusb_free_device_list()释放这个list
*如果参数unref_devices为1,则list中每个设备的引用计数值减小1
*参数:
*list:要释放的设备list
*unref_devices:是否要将设备的引用计数减1
*/
void API_EXPORTED libusb_free_device_list(libusb_device**list,intunref_devices);
2.4 打开/关闭设备
使用 libusb_get_device_list 得到设备列表后，可以选择里面的某个设备，然后调用 libusb_open：
/**ingrouplibusb_dev
*打开一个设备并得到它的句柄,以后进行IO操作时都是使用句柄
*
*使用libusb_get_device()函数可以得到设备的list,
*从list里确定你要访问的设备后, 使用libusb_open()去打开它。
* libusb_open()函数内部会增加此设备的引用计数, 使用完毕后要调用libusb_close()减小引用计数。
*
*参数:
*dev:要打开的设备
*dev_handle:输出参数,用来保存句柄
*返回值:
*0-成功
*LIBUSB_ERROR_NO_MEM:缺少内存
*LIBUSB_ERROR_ACCESS:权限不足
*LIBUSB_ERROR_NO_DEVICE:这个设备未连接
*其他错误:其他LIBUSB_ERROR错误码
*/
int API_EXPORTED libusb_open(libusb_device* dev,libusb_device_handle** dev_handle);
使用 libusb_open 函数打开 USB 设备后，可以得到一个句柄：libusb_device_handle。以后调用各种数据传输函数时，就是使用libusb_device_handle。
使用完毕后，调用 libusb_close 关闭设备，函数原型如下：
/**ingrouplibusb_dev
*关闭设备句柄,在程序退出之前应该使用它去关闭已经打开的句柄
*
*设备的引用计数在前面被libusb_open()函数增加了。
*在libusb_close()函数的内部，它会减小设备的引用计数。
*
*参数:dev_handle-句柄
*/
void API_EXPORTED libusb_close(libusb_device_handle* dev_handle);
2.5 根据 ID 打开设备
如果知道设备的 VID、PID，那么可以使用 libusb_open_device_with_vid_pid 来找到它、打开它。这个函数的内部，先使用libusb_get_device_list列出所有设备，然后遍历它们根据 ID 选出设备，接着调用 libusb_open 打开它，最后调用 libusb_free_device_list 释放设备。
libusb_open_device_with_vid_pid 函数原型如下：
/**ingrouplibusb_dev
*打开设备的常规做法是使用libusb_get_device_list()得到设备list，
*然后遍历list，找到设备
*接着使用libusb_open()函数得到句柄
*
*如果知道USB设备的VID、PID，那么可以使用libusb_open_device_with_vid_pid()函数快速打开它，得到句柄。
*
*这个函数有一个缺点:如果系统中有多个ID相同的设备，你只能打开第1个设备
*
*参数:
*ctx:context,或者传入NULL以使用默认的context
*vendor_id:厂家ID
*product_id:产品ID
*
*返回值:
*句柄-找到的第1个设备的句柄
*NULL-没有找到设备
*/
DEFAULT_VISIBILITY
libusb_device_handle* LIBUSB_CALL libusb_open_device_with_vid_pid(
libusb_context* ctx,
uint16_t vendor_id,
uint16_t product_id );
2.6 描述符相关函数
2.6.1 获得设备描述符
/**ingrouplibusb_desc
*获得设备描述符
*
*参数:
*dev-哪个设备
*desc-输出参数,用来保存设备描述符
*
*返回值:
*0-成功,或其他LIBUSB_ERROR错误码
*/
int API_EXPORTED libusb_get_device_descriptor(libusb_device*dev,
struct libusb_device_descriptor* desc);
2.6.2 获得/释放配置描述符
/**ingrouplibusb_desc
*获得指定的配置描述符
*
*参数:
*dev-哪个设备
*config_index-哪个配置
*config-输出参数,用来保存配置描述符,使用完毕要调用libusb_free_config_descriptor()释放掉
*
*返回值:
*0-成功
*LIBUSB_ERROR_NOT_FOUND-没有这个配置
*其他LIBUSB_ERROR错误码
*/
int API_EXPORTED libusb_get_config_descriptor(libusb_device*dev,
uint8_t config_index,
struct libusb_config_descriptor**config);
/**ingrouplibusb_desc
*Freeaconfigurationdescriptorobtainedfrom
*前面使用libusb_get_active_config_descriptor()或libusb_get_config_descriptor()获得配置描述符，
*用完后调用libusb_free_config_descriptor()释放掉
*/
void API_EXPORTED libusb_free_config_descriptor(
struct libusb_config_descriptor* config);
2.7 detach/attach 驱动
2.7.1 两种方法
使用 libusb 访问 USB 设备时，需要先移除(detach)设备原来的驱动程序，然后认领接口(claim interface)。有两种办法：
方法1：
//只是设置一个标记位表示libusb_claim_interface
//使用libusb_claim_interface时会detach原来的驱动
libusb_set_auto_detach_kernel_driver(hdev,1);
//标记这个interface已经被使用认领了
libusb_claim_interface(hdev,interface_number);
方法2：
//detach原来的驱动
libusb_detach_kernel_driver(hdev,interface_number);
//标记这个interface已经被使用认领了
libusb_claim_interface(hdev,interface_number);
2.7.2 函数原型
函数libusb_detach_kernel_driver原型如下：
/**ingrouplibusb_dev
*给USB设备的接口(interface)移除驱动程序.Ifsuccessful,youwillthenbe
*移除原来的驱动后才能"claimtheinterface"、执行IO操作
*
*实际上libusb会给这个接口安装一个特殊的内核驱动,
*所以本函数"移除驱动"是移除其他驱动，不是移除这个特殊的驱动。
*若干这个接口已经安装了这个特殊的驱动，本函数会返回LIBUSB_ERROR_NOT_FOUND.
*
*参数:
*dev_handle-设备句柄
*interface_number-哪一个接口
*
*返回值:
*0-成功
*LIBUSB_ERROR_NOT_FOUND-这个接口没有安装其他驱动
*LIBUSB_ERROR_INVALID_PARAM-没有这个接口
*LIBUSB_ERROR_NO_DEVICE-这个设备未连接
*LIBUSB_ERROR_NOT_SUPPORTED-系统不支持此操作,比如Windows
*其他LIBUSB_ERROR错误码
*/
int API_EXPORTED libusb_detach_kernel_driver(
libusb_device_handle* dev_handle,int interface_number);
函数libusb_claim_interface原型如下：
/**ingrouplibusb_dev
*libusb使用内核里一个特殊的驱动程序，
*libusb_claim_interface()函数就是给某个usb接口安装这个特殊的驱动程序，
*在使用libusb的函数执行IO操作之前必须调用本函数。
*
*你可以给"已经claim过的接口"再次调用本函数，它直接返回0。
*
*如果这个接口的auto_detach_kernel_driver被设置为1，
* libusb_claim_interface()函数会先移除其他驱动。
*
*本函数时纯粹的逻辑操作：只是替换接口的驱动程序而已，不会导致USB硬件传输。
*
*参数:
*dev_handle-句柄,表示USB设备
*interface_number-接口
*
*返回值:
*0-成功
*LIBUSB_ERROR_NOT_FOUND-没有这个接口
*LIBUSB_ERROR_BUSY-其他APP或者驱动正在使用这个接口
*LIBUSB_ERROR_NO_DEVICE-设备未连接
*其他LIBUSB_ERROR错误码
*/
int API_EXPORTED libusb_claim_interface(libusb_device_handle* dev_handle,
int interface_number);
使用完 USB 设备后，在调用 libusb_close 之前，应该libusb_release_interface释放接口：
/**ingrouplibusb_dev
*前面使用libusb_claim_interface()给接口安装了给libusb使用的特殊驱动程序,
*使用完毕后，在调用libusb_close()关闭句柄之前，
*可以调用libusb_release_interface()卸载特殊驱动程序
*如果设备的auto_detach_kernel_driver为1，还会重新安装普通驱动程序
*
*这是一个阻塞函数,它会给USB设备发送一个请求:SET_INTERFACEcontrol,
*用来把接口的状态复位到第1个setting(thefirstalternatesetting)
*
*参数:
*dev_handle-设备句柄
*interface_number-哪个接口
*
*返回值:
*0-成功
*LIBUSB_ERROR_NOT_FOUND-这个接口没有被claim(没有安装特殊的驱动程序)
*LIBUSB_ERROR_NO_DEVICE-设备未连接
*其他LIBUSB_ERROR错误码
*/
int API_EXPORTED libusb_release_interface(libusb_device_handle* dev_handle,
int interface_number);
2.8 同步传输函数
2.8.1 控制传输
/**ingrouplibusb_syncio
*启动控制传输
*
*传输方向在bmRequestType里
*wValue,wIndex和wLength是host-endian字节序
*
*参数:
*dev_handle-设备句柄
*bmRequestType-setup数据包的bmRequestType域
*bRequest-setup数据包的bRequest域
*wValue-setup数据包的wValue域
*wIndex-setup数据包的wIndex域
*data-保存数据的buffer,可以是in、out数据
*wLength-setup数据包的wLength域
*timeout-超时时间(单位ms)，就是这个函数能等待的最大时间;0表示一直等待直到成功
*
*返回值:
*正整数-成功传输的数据的长度
*LIBUSB_ERROR_TIMEOUT-超时
*LIBUSB_ERROR_PIPE-设备不支持该请求
*LIBUSB_ERROR_NO_DEVICE-设备未连接
*LIBUSB_ERROR_BUSY-如果这个函数时在事件处理上下文(eventhandlingcontext)里则返回这个错误
*LIBUSB_ERROR_INVALID_PARAM-传输的字节超过OS或硬件的支持
*theoperatingsystemand/orhardwarecansupport(see
efasynclimits)
*其他LIBUSB_ERROR错误码
*/
int API_EXPORTED libusb_control_transfer(libusb_device_handle* dev_handle,
uint8_t bmRequestType,uint8_t bRequest,
uint16_t wValue,uint16_t wIndex,
unsignedchar* data,uint16_t wLength,
unsigned int timeout);
2.8.2 批量传输
/**ingrouplibusb_syncio
*启动批量传输
*传输方向在endpoint的"方向位"里表示
*
*对于批量读，参数length表示"期望读到的数据最大长度",实际读到的长度保存在transferred参数里
*
*对于批量写,transferred参数表示实际发送出去的数据长度
*
*发生超时错误时，也应该检查transferred参数。
*libusb会根据硬件的特点把数据拆分为一小段一小段地发送出去，
*这意味着发送满某段数据后可能就发生超时错误，需要根据transferred参数判断传输了多少数据。
*
*参数:
*dev_handle-设备句柄
*endpoint-端点
*data-保存数据的buffer,可以是in、out数据
*length-对于批量写，它表示要发送的数据长度;对于批量读，它表示"要读的数据的最大长度"
*transferred-输出参数，表示实际传输的数据长度
*timeout-超时时间(单位ms)，就是这个函数能等待的最大时间;0表示一直等待直到成功
*
*返回值:
*0-成功，根据transferred参数判断传输了多少长度的数据
*LIBUSB_ERROR_TIMEOUT-超时,根据transferred参数判断传输了多少长度的数据
*LIBUSB_ERROR_PIPE-端点错误，端点被挂起了
*LIBUSB_ERROR_OVERFLOW-溢出，设备提供的数据太多了
*LIBUSB_ERROR_NO_DEVICE-设备未连接
*LIBUSB_ERROR_BUSY-如果这个函数时在事件处理上下文(eventhandlingcontext)里则返回这个错误
*LIBUSB_ERROR_INVALID_PARAM-传输的字节超过OS或硬件的支持
*其他LIBUSB_ERROR错误码
*/
int API_EXPORTED libusb_bulk_transfer(libusb_device_handle* dev_handle,
unsigned char endpoint,
unsignedchar* data,int length,
int* transferred, unsigned intt imeout);
2.8.3 中断传输
/**ingrouplibusb_syncio
*启动中断传输
*传输方向在endpoint的"方向位"里表示
*
*对于中断读，参数length表示"期望读到的数据最大长度",实际读到的长度保存在transferred参数里
*
*对于中断写, transferred参数表示实际发送出去的数据长度，不一定能发送完全部数据。
*
*发生超时错误时，也应该检查transferred参数。
*libusb会根据硬件的特点把数据拆分为一小段一小段地发送出去，
*这意味着发送满某段数据后可能就发生超时错误，需要根据transferred参数判断传输了多少数据。
*
*参数:
*dev_handle-设备句柄
*endpoint-端点
*data-保存数据的buffer,可以是in、out数据
*length-对于批量写，它表示要发送的数据长度;对于批量读，它表示"要读的数据的最大长度"
*transferred-输出参数，表示实际传输的数据长度
*timeout-超时时间(单位ms)，就是这个函数能等待的最大时间;0表示一直等待直到成功
*
*返回值:
*0-成功，根据transferred参数判断传输了多少长度的数据
*LIBUSB_ERROR_TIMEOUT-超时,根据transferred参数判断传输了多少长度的数据
*LIBUSB_ERROR_PIPE-端点错误，端点被挂起了
*LIBUSB_ERROR_OVERFLOW-溢出，设备提供的数据太多了
*LIBUSB_ERROR_NO_DEVICE-设备未连接
*LIBUSB_ERROR_BUSY-如果这个函数时在事件处理上下文(eventhandlingcontext)里则返回这个错误
*LIBUSB_ERROR_INVALID_PARAM-传输的字节超过OS或硬件的支持
*其他LIBUSB_ERROR错误码
*/
int API_EXPORTED libusb_interrupt_transfer(libusb_device_handle* dev_handle,
unsigned char endpoint,
unsigned char* data,intlength,
int* transferred,unsigned int timeout);
2.9 异步传输函数
2.9.1 使用步骤
使用 libusb 的异步函数时，有如下步骤：
-
分配：分配一个libusb_transfer结构体
-
填充：填充libusb_transfer结构体，比如想访问哪个 endpoint、数据 buffer、长度等等
-
提交：提交libusb_transfer结构体启动传输
-
处理事件：检查传输的结果，调用libusb_transfer结构体的回调函数
-
释放：释放资源，比如释放libusb_transfer结构体
2.9.2 分配 transfer 结构体
/**ingrouplibusb_asyncio
*分配一个libusb_transfer结构体，
*如果iso_packets不为0，还会分配iso_packets个libusb_iso_packet_descriptor结构体
*使用完毕后需要调用libusb_free_transfer()函数释放掉
*
*对于控制传输、批量传输、中断传输，iso_packets参数需要设置为0
*
*对于实时传输，需要指定iso_packets参数，
*这个函数会一起分配iso_packets个libusb_iso_packet_descriptor结构体。
*这个函数返回的libusb_transfer结构体并未初始化，
*你还需要初始化它的这些成员:
*libusb_transfer::num_iso_packets
*libusb_transfer::type
*
*你可以指定iso_packets参数，意图给实时传输分配结构体，
*但是你可以把这个结构题用于其他类型的传输，
*在这种情况下，只要确保num_iso_packets为0就可以。
*
*参数:
*iso_packets-分配多少个isochronouspacketdescriptorstoallocate
*
*返回值:
*返回一个libusb_transfer结构体或NULL
*/
DEFAULT_VISIBILITY
struct libusb_transfer* LIBUSB_CALL libusb_alloc_transfer(intiso_packets);
2.9.3 填充控制传输
/**ingrouplibusb_asyncio
*构造控制传输结构体
*
*如果你传入buffer参数，那么buffer的前面8字节会被当做"controlsetuppacket"来解析，
*buffer的最后2字节表示wLength，它也会被用来设置libusb_transfer::length
*所以，建议使用流程如下:
*1.分配buffer，这个buffer的前面8字节对应"controlsetuppacket"，后面的空间可以用来保存其他数据
*2.设置"controlsetuppacket"，通过调用libusb_fill_control_setup()函数来设置
*3.如果是要把数据发送个设备，把要发送的数据放在buffer的后面(从buffer[8]开始放)
*4.调用libusb_fill_bulk_transfer
*5.提交传输:调用libusb_submit_transfer()
*
*也可以让buffer参数为NULL，
*这种情况下libusb_transfer::length就不会被设置,
*需要手工去设置ibusb_transfer::buffer、ibusb_transfer::length
*
*参数:
*transfer-要设置的libusb_transfer结构体
*dev_handle-设备句柄
*buffer-数据buffer，如果不是NULL的话，它前面8直接会被当做"controlsetuppacket"来处理，
*也会从buffer[6],buffer[7]把length提取出来，用来设置libusb_transfer::length
*这个buffer必须是2字节对齐
*callback-传输完成时的回调函数
*user_data-传给回调函数的参数
*timeout-超时时间(单位:ms)
*/
static inline void libusb_fill_control_transfer(struct libusb_transfer* transfer,
libusb_device_handle* dev_handle,
unsigned char* buffer,
libusb_transfer_cb_fn callback,
void* user_data,
unsigned int timeout);
2.9.4 填充批量传输
/**ingrouplibusb_asyncio
*构造批量传输结构体
*
*参数:
*transfer-要设置的libusb_transfer结构体
*dev_handle-设备句柄
*endpoint-端点
*buffer-数据buffer
*length-buffer的数据长度
*callback-传输完成时的回调函数
*user_data-传给回调函数的参数
*timeout-超时时间(单位:ms)
*/
static inline void libusb_fill_bulk_transfer(structlibusb_transfer* transfer,
libusb_device_handle* dev_handle,
unsigned char endpoint,
unsigned char* buffer,int length,
libusb_transfer_cb_fn callback,
void *user_data,unsigned int timeout);
2.9.5 填充中断传输
/**ingrouplibusb_asyncio
*构造中断传输结构体
*
*参数:
*transfer-要设置的libusb_transfer结构体
*dev_handle-设备句柄
*endpoint-端点
*buffer-数据buffer
*length-buffer的数据长度
*callback-传输完成时的回调函数
*user_data-传给回调函数的参数
*timeout-超时时间(单位:ms)
*/
static inline void libusb_fill_interrupt_transfer(struct libusb_transfer* transfer,
libusb_device_handle* dev_handle,
unsigned char endpoint,
unsigned char* buffer,int length,
libusb_transfer_cb_fn callback,
void* user_data,unsigned int timeout);
2.9.6 填充实时传输
/**ingrouplibusb_asyncio
*构造实时传输结构体
*
*参数:
*transfer-要设置的libusb_transfer结构体
*dev_handle-设备句柄
*endpoint-端点
*buffer-数据buffer
*length-buffer的数据长度
*num_iso_packets-实时传输包的个数
*callback-传输完成时的回调函数
*user_data-传给回调函数的参数
*timeout-超时时间(单位:ms)
*/
static inline void libusb_fill_iso_transfer(struct libusb_transfer* transfer,
libusb_device_handle* dev_handle,
unsigned char endpoint,
unsigned char* buffer,int length,
int num_iso_packets,
libusb_transfer_cb_fn callback,
void* user_data,unsigned int timeout);
2.9.7 提交传输
/**ingrouplibusb_asyncio
*提交传输Submit，这个函数会启动传输，然后立刻返回
*
*参数:
*transfer-要传输的libusb_transfer结构体
*
*返回值:
*0-成功
*LIBUSB_ERROR_NO_DEVICE-设备未连接
*LIBUSB_ERROR_BUSY-这个传输已经提交过了
*LIBUSB_ERROR_NOT_SUPPORTED-不支持这个传输
*LIBUSB_ERROR_INVALID_PARAM-传输的字节超过OS或硬件的支持
*其他LIBUSB_ERROR错误码
*/
int API_EXPORTED libusb_submit_transfer(struct libusb_transfer* transfer);
2.9.8 处理事件
有 4 个函数，其中 2 个没有completed后缀的函数过时了：
/**ingrouplibusb_poll
*处理任何"pengding的事件"
*
*使用异步传输函数时，提交的tranfer结构体后就返回了。
*可以使用本函数处理这些传输的返回结果。
*
*如果timeval参数为0，本函数会处理"当前、已经pending的事件"，然后马上返回。
*
*如果timeval参数不为0，并且当前没有待处理的事件，本函数会阻塞以等待事件，直到超时。
*在等待过程中，如果事件发生了、或者得到了信号(signal)，那么这个函数会提前返回。
*
*completed参数用来避免竞争，如果它不为NULL:
*本函数获得"eventhandlinglock"后，会判断completed指向的数值，
*如果这个数值非0(表示别的线程已经处理了、已经completed了)，
*则本函数会立刻返回(既然都completed了，当然无需再处理)
*
*参数:
*ctx-context(如果传入NULL则使用默认context)
*tv-等待事件的最大时间，0表示不等待
*completed-指针，可以传入NULL
*
*返回值:
*0-成功
*LIBUSB_ERROR_INVALID_PARAM-timeval参数无效
*其他LIBUSB_ERROR错误码
*/
int API_EXPORTED libusb_handle_events_timeout_completed(libusb_context* ctx,
structtimeval* tv,
int* completed);
/**ingrouplibusb_poll
*处理任何"pengding的事件"
*
*跟libusb_handle_events_timeout_completed()类似,
*就是调用"libusb_handle_events_timeout_completed(ctx,tv,NULL);"
*最后的completed参数为NULL。
*
*这个函数只是为了保持向后兼容，新的代码建议使用libusb_handle_events_completed()或
*libusb_handle_events_timeout_completed()，
*这2个新函数可以处理竞争。
*
*参数:
*ctx-context(如果传入NULL则使用默认context)
*tv-等待事件的最大时间，0表示不等待
*
*返回值:
*0-成功
*LIBUSB_ERROR_INVALID_PARAM - timeval参数无效
*其他LIBUSB_ERROR错误码
*/
intAPI_EXPORTEDlibusb_handle_events_timeout(libusb_context* ctx,struct timeval* tv);
/**ingrouplibusb_poll
*处理任何"pengding的事件"，以阻塞方式处理(blockingmode)
*
*本函数的内部实现就是调用:libusb_handle_events_timeout_completed(ctx,&tv,completed);
*超时时间设置为60秒
*
*参数:
*ctx-context(如果传入NULL则使用默认context)
*completed-指针，可以传入NULL
*
*返回值:
*0-成功
*LIBUSB_ERROR_INVALID_PARAM - timeval参数无效
*其他LIBUSB_ERROR错误码
*/
int API_EXPORTED libusb_handle_events_completed(libusb_context* ctx,int* completed);
/**ingrouplibusb_poll
*处理任何"pengding的事件"，以阻塞方式处理(blockingmode)
*
*本函数的内部实现就是调用:libusb_handle_events_timeout_completed(ctx,&tv,NULL);
*超时时间设置为60秒
*
*这个函数只是为了保持向后兼容，新的代码建议使用libusb_handle_events_completed()或
*libusb_handle_events_timeout_completed()，
*这2个新函数可以处理竞争。
*
*参数:
*ctx-context(如果传入NULL则使用默认context)
*
*返回值:
*0-成功
*LIBUSB_ERROR_INVALID_PARAM-timeval参数无效
*其他LIBUSB_ERROR错误码
*/
int API_EXPORTED libusb_handle_events(libusb_context* ctx);
2.9.9 释放 transfer 结构体
传输完毕，需要释放 libusb_transfer 结构体，如果要重复利用这个结构体则无需释放。
/**ingrouplibusb_asyncio
*释放libusb_transfer结构体
*前面使用libusb_alloc_transfer()分配的结构体，要使用本函数来释放。
*
*如果libusb_transfer::flags的LIBUSB_TRANSFER_FREE_BUFFER位非0，
*那么会使用free()函数释放ibusb_transfer::buffer
*
*不能使用本函数释放一个活动的传输结构体(active,已经提交尚未结束)
*
*/
void API_EXPORTED libusb_free_transfer(struct libusb_transfer* transfer);
3. 使用示例
在 libusb 源码的 examples 目录下有示例程序，我们也有一些真实的案列。
3.1 dnw 工具
dnw 是 s3c2440 时代的工具，使用它可以从 PC 给开发板传输文件。它的核心源码如下，使用同步接口进行数据传输：
/*open the device using libusb*/
status=libusb_init(NULL);
if(status< 0) {
printf("libusb_init() failed: %s", libusb_error_name(status));
return -1;
}
hdev = libusb_open_device_with_vid_pid(NULL,
(uint16_t)DNW_DEVICE_IDVENDOR,
(uint16_t)DNW_DEVICE_IDPRODUCT);
if (hdev == NULL) {
printf("libusb_open() failed");
goto err3;
}
/* We need to claim the first interface */
libusb_set_auto_detach_kernel_driver(hdev, 1);
status = libusb_claim_interface(hdev, 0);
if (status != LIBUSB_SUCCESS) {
libusb_close(hdev);
printf("libusb_claim_interface failed: %s", libusb_error_name(status));
goto err2;
}
ret = libusb_bulk_transfer(hdev, 0x03, buf, num_write, &transferred, 3000);
3.2 openocd
openocd 是一个开源的 USB JTAG 调试软件，它也是使用 libusb，涉及 USB 的操作代码如下。
3.2.1 找到设备
static int cmsis_dap_usb_open(structcmsis_dap* dap, uint16_t vids[],
uint16_t pids[],const char* serial)
{
int err;
struct libusb_context* ctx;
struct libusb_device** device_list;
err = libusb_init(&ctx);
if(err){
LOG_ERROR("libusbinitializationfailed:%s",libusb_strerror(err));
returnERROR_FAIL;
}
int num_devices = libusb_get_device_list(ctx, &device_list);
if(num_devices < 0) {
LOG_ERROR("could not enumerate USB devices: %s", libusb_strerror(num_devices));
libusb_exit(ctx);
return ERROR_FAIL;
}
for (int i = 0; i < num_devices; i++) {
struct libusb_device *dev = device_list[i];
struct libusb_device_descriptor dev_desc;
err = libusb_get_device_descriptor(dev, &dev_desc);
if (err) {
LOG_ERROR("could not get device descriptor for device %d: %s",
i, libusb_strerror(err));
continue;
}
/* Match VID/PID */
bool id_match = false;
bool id_filter = vids[0] || pids[0];
for (int id = 0; vids[id] || pids[id]; id++) {
id_match = !vids[id] || dev_desc.idVendor == vids[id];
id_match &= !pids[id] || dev_desc.idProduct == pids[id];
if (id_match)
break;
}
if (id_filter && !id_match)
continue;
/* Don't continue if we asked for a serial number and the device doesn't have one */
if (dev_desc.iSerialNumber == 0 && serial && serial[0])
continue;
struct libusb_device_handle *dev_handle = NULL;
err = libusb_open(dev, &dev_handle);
if (err) {
/* It's to be expected that most USB devices can't be opened
* so only report an error if it was explicitly selected
*/
if (id_filter) {
LOG_ERROR("could not open device 0x%04x:0x%04x: %s",
dev_desc.idVendor, dev_desc.idProduct, libusb_strerror(err));
} else {
LOG_DEBUG("could not open device 0x%04x:0x%04x: %s",
dev_desc.idVendor, dev_desc.idProduct, libusb_strerror(err));
}
continue;
}
/* Match serial number */
bool serial_match = false;
char dev_serial[256] = {0};
if (dev_desc.iSerialNumber >0){
err=libusb_get_string_descriptor_ascii(dev_handle,dev_desc.iSerialNumber,
(uint8_t*)dev_serial,sizeof(dev_serial));
if(err< 0) {
const char *msg = "could not read serial number for device 0x%04x:0x%04x: %s";
if (serial)
LOG_WARNING(msg, dev_desc.idVendor, dev_desc.idProduct,libusb_strerror(err));
else
LOG_DEBUG(msg, dev_desc.idVendor, dev_desc.idProduct, libusb_strerror(err));
} else if (serial && strncmp(dev_serial, serial, sizeof(dev_serial)) == 0) {
serial_match = true;
}
}
if (serial && !serial_match) {
libusb_close(dev_handle);
continue;
}
/* Find the CMSIS-DAP string in product string */
bool cmsis_dap_in_product_str = false;
char product_string[256] = {0};
if (dev_desc.iProduct >0){
err=libusb_get_string_descriptor_ascii( dev_handle, dev_desc.iProduct,
(uint8_t*)product_string,sizeof(product_string));
if(err< 0) {
LOG_WARNING("could not read product string for device 0x%04x:0x%04x: %s",
dev_desc.idVendor, dev_desc.idProduct, libusb_strerror(err));
} else if (strstr(product_string, "CMSIS-DAP")) {
LOG_DEBUG("found product string of 0x%04x:0x%04x '%s'",dev_desc.idVendor,
dev_desc.idProduct, product_string);
cmsis_dap_in_product_str = true;
}
}
bool device_identified_reliably = cmsis_dap_in_product_str ||
serial_match || id_match;
/* Find the CMSIS-DAP interface */
for (int config = 0; config < dev_desc.bNumConfigurations; config++) {
struct libusb_config_descriptor *config_desc;
err = libusb_get_config_descriptor(dev, config, &config_desc);
if (err) {
LOG_ERROR("could not get configuration descriptor %d for device 0x%04x:0x%04x: %s",
config, dev_desc.idVendor, dev_desc.idProduct, libusb_strerror(err));
continue;
}
LOG_DEBUG("enumerating interfaces of 0x%04x:0x%04x",
dev_desc.idVendor, dev_desc.idProduct);
int config_num = config_desc->bConfigurationValue;
const struct libusb_interface_descriptor* intf_desc_candidate = NULL;
const struct libusb_interface_descriptor* intf_desc_found = NULL;
for(intinterface = 0; interface < config_desc->bNumInterfaces; interface++ ){
const struct libusb_interface_descriptor* intf_desc =
&config_desc->interface[interface].altsetting[0];
intinterface_num=intf_desc->bInterfaceNumber;
/*Skipthisinterfaceifanotheronewasrequestedexplicitly*/
if(cmsis_dap_usb_interface!=-1&&cmsis_dap_usb_interface!=interface_num)
continue;
/*CMSIS-DAPv2specsays:
*
*CMSIS-DAPwithdefaultV2configurationusesWinUSBandisthereforefaster.
*OptionallysupportforstreamingSWOtraceisprovidedviaanadditionalUSBendpoint.
*
*TheWinUSBconfigurationrequirescustomclasssupportwiththeinterfacesetting
*ClassCode:0xFF(Vendorspecific)
*Subclass:0x00
*Protocolcode:0x00
*
*DependingontheconfigurationitusesthefollowingUSBendpointswhichshouldbeconfigured
*intheinterfacedescriptorinthisorder:
*-Endpoint1:BulkOut–usedforcommandsreceivedfromhostPC.
*-Endpoint2:BulkIn–usedforresponsessendtohostPC.
*-Endpoint3:BulkIn(optional)–usedforstreamingSWOtrace(ifenabledwithSWO_STREAM).
*/
/*Searchfor"CMSIS-DAP"intheinterfacestring*/
bool cmsis_dap_in_interface_str = false;
if(intf_desc->iInterface!=0){
char interface_str[256] = {0};
err = libusb_get_string_descriptor_ascii(
dev_handle,intf_desc->iInterface,
(uint8_t*)interface_str,sizeof(interface_str));
if(err< 0) {
LOG_DEBUG("could not read interface string %d for device 0x%04x:0x%04x: %s",
intf_desc->iInterface,
dev_desc.idVendor,dev_desc.idProduct,
libusb_strerror(err));
}else if(strstr(interface_str,"CMSIS-DAP")){
cmsis_dap_in_interface_str=true;
LOG_DEBUG("foundinterface%dstring'%s'",
interface_num,interface_str);
}
}
/*Bypassthefollowingcheckifthisinterfacewasexplicitlyrequested.*/
if(cmsis_dap_usb_interface==-1){
if(!cmsis_dap_in_product_str&&!cmsis_dap_in_interface_str)
continue;
}
/*checkendpoints*/
if(intf_desc->bNumEndpoints< 2) {
LOG_DEBUG("skipping interface %d, has only %d endpoints",
interface_num, intf_desc->bNumEndpoints);
continue;
}
if((intf_desc->endpoint[0].bmAttributes&3)!=LIBUSB_TRANSFER_TYPE_BULK||
(intf_desc->endpoint[0].bEndpointAddress&0x80)!=LIBUSB_ENDPOINT_OUT){
LOG_DEBUG("skippinginterface%d,endpoint[0]isnotbulkout",
interface_num);
continue;
}
if((intf_desc->endpoint[1].bmAttributes&3)!=LIBUSB_TRANSFER_TYPE_BULK||
(intf_desc->endpoint[1].bEndpointAddress&0x80)!=LIBUSB_ENDPOINT_IN){
LOG_DEBUG("skippinginterface%d,endpoint[1]isnotbulkin",
interface_num);
continue;
}
/*WecanrelyontheinterfaceisreallyCMSIS-DAPif
*-we'veseenCMSIS-DAPintheinterfacestring
*-configaskedexplicitlyforaninterfacenumber
*-thedevicehasonlyoneinterface
*Thelatertwocasesshouldbehonoredonlyifweknow
*weareontherightdevice*/
bool intf_identified_reliably = cmsis_dap_in_interface_str
||(device_identified_reliably&&
(cmsis_dap_usb_interface!=-1
||config_desc->bNumInterfaces==1));
if(intf_desc->bInterfaceClass!=LIBUSB_CLASS_VENDOR_SPEC||
intf_desc->bInterfaceSubClass!=0||intf_desc->bInterfaceProtocol!=0){
/*Iftheinterfaceisreliablyidentified
*thenweneednotinsistonsettingUSBclass,subclassandprotocol
*exactlyasthespecificationrequires.
*AtleastKitProg3usesclass0contrarytothespecification*/
if(intf_identified_reliably){
LOG_WARNING("Using CMSIS-DAPv2 interface %d with wrong class%"PRId8
"subclass%" PRId8 "orprotocol%" PRId8,
interface_num,
intf_desc->bInterfaceClass,
intf_desc->bInterfaceSubClass,
intf_desc->bInterfaceProtocol);
}else{
LOG_DEBUG("skipping interface %d, class%" PRId8
"subclass%" PRId8 "protocol%" PRId8,
interface_num,
intf_desc->bInterfaceClass,
intf_desc->bInterfaceSubClass,
intf_desc->bInterfaceProtocol);
continue;
}
}
if(intf_identified_reliably){
/*That'stheone!*/
intf_desc_found=intf_desc;
break;
}
if(!intf_desc_candidate&&device_identified_reliably){
/*This interface looks suitable for CMSIS-DAP.Store the pointer to it
*andkeepsearchingforanotheronewithCMSIS-DAPininterfacestring*/
intf_desc_candidate=intf_desc;
}
}
if(!intf_desc_found){
/*Wewere not able to identify reliably which interfaceis CMSIS-DAP.
*Let's use the first suitable if we foundone*/
intf_desc_found=intf_desc_candidate;
}
if(!intf_desc_found){
libusb_free_config_descriptor(config_desc);
continue;
}
/*We'vechosenaninterface,connecttoit*/
int interface_num = intf_desc_found->bInterfaceNumber;
int packet_size = intf_desc_found->endpoint[0].wMaxPacketSize;
int ep_out = intf_desc_found->endpoint[0].bEndpointAddress;
int ep_in = intf_desc_found->endpoint[1].bEndpointAddress;
libusb_free_config_descriptor(config_desc);
libusb_free_device_list(device_list,true);
LOG_INFO("UsingCMSIS-DAPv2interfacewithVID:PID=0x%04x:0x%04x,serial=%s",
dev_desc.idVendor,dev_desc.idProduct,dev_serial);
intcurrent_config;
err=libusb_get_configuration(dev_handle,¤t_config);
if(err){
LOG_ERROR("couldnotfindcurrentconfiguration:%s",libusb_strerror(err));
libusb_close(dev_handle);
libusb_exit(ctx);
returnERROR_FAIL;
}
if(config_num!=current_config){
err=libusb_set_configuration(dev_handle,config_num);
if(err){
LOG_ERROR("couldnotsetconfiguration:%s",libusb_strerror(err));
libusb_close(dev_handle);
libusb_exit(ctx);
returnERROR_FAIL;
}
}
err=libusb_claim_interface(dev_handle,interface_num);
if(err)
LOG_WARNING("couldnotclaiminterface:%s",libusb_strerror(err));
dap->bdata=malloc(sizeof(structcmsis_dap_backend_data));
if(!dap->bdata){
LOG_ERROR("unabletoallocatememory");
libusb_release_interface(dev_handle,interface_num);
libusb_close(dev_handle);
libusb_exit(ctx);
returnERROR_FAIL;
}
dap->packet_size=packet_size;
dap->packet_buffer_size=packet_size;
dap->bdata->usb_ctx=ctx;
dap->bdata->dev_handle=dev_handle;
dap->bdata->ep_out=ep_out;
dap->bdata->ep_in=ep_in;
dap->bdata->interface=interface_num;
dap->packet_buffer=malloc(dap->packet_buffer_size);
if(!dap->packet_buffer){
LOG_ERROR("unabletoallocatememory");
cmsis_dap_usb_close(dap);
returnERROR_FAIL;
}
dap->command=dap->packet_buffer;
dap->response=dap->packet_buffer;
returnERROR_OK;
}
libusb_close(dev_handle);
}
libusb_free_device_list(device_list,true);
libusb_exit(ctx);
returnERROR_FAIL;
}
3.2.2 读写数据
static int cmsis_dap_usb_read(structcmsis_dap*dap,inttimeout_ms)
{
int transferred=0;
int err;
err = libusb_bulk_transfer(dap->bdata->dev_handle, dap->bdata->ep_in,
dap->packet_buffer,dap->packet_size,
&transferred,timeout_ms);
if(err){
if(err==LIBUSB_ERROR_TIMEOUT){
returnERROR_TIMEOUT_REACHED;
}else{
LOG_ERROR("errorreadingdata:%s",libusb_strerror(err));
returnERROR_FAIL;
}
}
memset(&dap->packet_buffer[transferred],0,dap->packet_buffer_size-transferred);
returntransferred;
}
static int cmsis_dap_usb_write(struct cmsis_dap* dap,int txlen,int timeout_ms)
{
int transferred=0;
int err;
/*skip the first byte thatisonlyusedby the HID backend*/
err=libusb_bulk_transfer(dap->bdata->dev_handle,dap->bdata->ep_out,
dap->packet_buffer,txlen,&transferred,timeout_ms);
if(err){
if(err==LIBUSB_ERROR_TIMEOUT){
returnERROR_TIMEOUT_REACHED;
}else{
LOG_ERROR("errorwritingdata:%s",libusb_strerror(err));
returnERROR_FAIL;
}
}
returntransferred;
}
扫一扫
3200
被折叠的 条评论
为什么被折叠?
到【灌水乐园】发言
