AMF 基础

   AMF: 接入及移动性管理功能 Access and Mobility Management Function TS 29518，以下功能：

  • -终止RAN CP接口（N2）  Termination of RAN CP interface (N2)
  • -终止NAS（N1），NAS加密和完整性保护  Termination of NAS (N1), NAS ciphering and integrity protection
  • -注册管理  Registration management
  • -连接管理  Connection management
  • -可达性管理  Reachability management
  • -移动性管理  Mobility Management
  • -合法拦截  Lawful intercept
  • -为UE和SMF之间的SM消息提供传输  Provide transport for SM messages between UE and SMF
  • -用于路由SM消息的透明代理  Transparent proxy for routing SM messages
  • -接入身份验证  Access Authentication
  • -接入授权  Access Authorization
  • -提供UE和SMSF SMS消息的传输  Provide transport for SMS messages between UE and SMSF
  • -安全锚功能（SEAF）  Security Anchor Functionality (SEAF) as specified in TS 33.501
  • -监管服务的定位服务管理  Location Services management for regulatory services
  • -为UE和LMF之间以及RAN和LMF之间的位置服务消息提供传输  Provide transport for Location Services messages between UE and LMF as well as between RAN and LMF
  • -用于与EPS互通的EPS 承载 ID分配  EPS Bearer ID allocation for interworking with EPS
  • -UE移动事件通知  UE mobility event notification
  • -支持控制面CIoT 5GS优化  Support for Control Plane CIoT 5GS Optimisation
  • -支持用户面CIoT 5GS优化  Support for User Plane CIoT 5GS Optimisation
  • -提供外部参数  Provisioning of external parameters (Expected UE Behaviour parameters or Network Configuration parameters).
  • -支持特定的网络切片认证和鉴权  Support for Network Slice-Specific Authentication and Authorization



     相当于 4GMME 的移动性管理功能，增加了 NAS 透传功能， 包括注册管理，连接管理，可达性管理，移动性管理，接入鉴权，接入授权

5G 核心网架构



     N1 UE <--> AMF  NAS

     N2 AN  <--> AMF  NGAP  TS 38.413 [34]  AN 节点和 AMF 之间的应用层协议

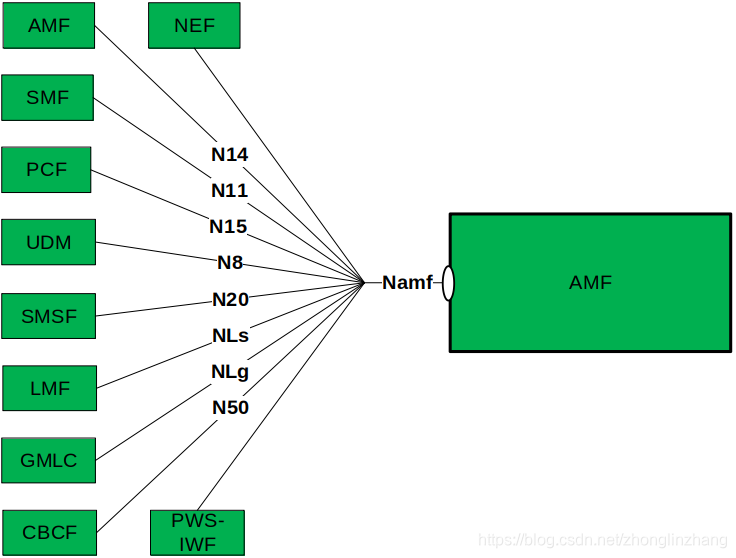

Figure 4.1-1: Reference model – AMF





Table 5.1-1 List of AMF Services

Service Name

Service Operations

Operation

Semantics

Example Consumer(s)

Namf_Communication

UEContextTransfer

Request/Response

Peer AMF



RegistrationStatusUpdate

Request/Response

Peer AMF



CreateUEContext

Request/Response

Peer AMF



ReleaseUEContext

Request/Response

Peer AMF



N1MessageNotify

Subscribe/Notify



Peer AMF, LMF, PCF



N2InfoNotify

LMF, AMF



N1N2MessageSubscribe

PCF



N1N2MessageUnSubscribe

PCF



N1N2MessageTransfer

Request/Response

Peer AMF, SMF, SMSF, LMF, PCF



N1N2TransferFailureNotification

Subscribe/Notify

SMF, SMSF, LMF



NonUeN2MessageTransfer

Request/Response

Peer AMF, LMF, CBCF, PWS-IWF



NonUeN2InfoSubscribe

Subscribe/Notify



CBCF, PWS-IWF



NonUeN2InfoUnSubscribe

CBCF, PWS-IWF



NonUeN2InfoNotify



LMF, CBCF, PWS-IWF



EBIAssignment

Request/Response

SMF



AMFStatusChangeSubscribe

Subscribe / Notify

SMF, PCF, NEF, SMSF, UDM



AMFStatusChangeUnSubscribe

Subscribe / Notify

SMF, PCF, NEF, SMSF, UDM



AMFStatusChangeNotify

Subscribe / Notify

SMF, PCF, NEF, SMSF, UDM

Namf_EventExposure

Subscribe (see NOTE)

Subscribe/Notify

NEF, SMF, UDM



Unsubscribe (see NOTE)

Subscribe/Notify

NEF, SMF, UDM



Notify

Subscribe/Notify

NEF, SMF, UDM

Namf_MT

EnableUEReachability

Request/Response

SMSF



ProvideDomainSelectionInfo

Request/Response

UDM

Namf_Location

ProvidePositioningInfo

Request/Response

GMLC



EventNotify

Subscribe / Notify

GMLC



ProvideLocationInfo

Request/Response

UDM

NOTE: A subscription applies for one UE, group of UE(s) or any UE.



1. Namf_communication 服务

    Namf_communication 开启 NF 与 UE 通信，可以通过 N1 NAS 消息，或者通过 AN（支持 UE 和非 UE），该服务允许 NF 和 UE AN 通信定义如下：

  • 提供为传输到 UE 的 N1 消息的服务操作
  • 允许网元从 UE 为指定的 N1 消息的通知订阅以及取消订阅
  • 允许网元从 AN 关于指定信息的通知订阅和取消订阅
  • 提供用于向 AN 发起 N2 消息的服务操作
  • 安全上下文管理
  • UE 信息管理以及传输
  • - UEContextTransfer
  • - RegistrationStatusUpdate
  • - N1N2MessageTransfer (UE Specific)
  • - N1N2TransferFailureNotification (UE Specific)
  • - N1N2MessageSubscribe (UE Specific)
  • - N1N2MessageUnsubscribe (UE Specific)
  • - N1MessageNotify (UE Specific)
  • - N2InfoNotify (UE Specific)
  • - NonUeN2MessageTransfer
  • - NonUeN2InfoSubscribe
  • - NonUeN2INfoUnsubscribe
  • - N2InfoNotify
  • - EBIAssignment
  • - CreateUEContext
  • - ReleaseUEContext
  • - AMFStatusChangeSubscribe
  • - AMFStatusChangeUnsubscribe
  • - AMFStatusChangeNotify

  1.1. API Definitions

      {apiRoot}/<apiName>/<apiVersion>/<apiSpecificResourceUriPart>

      - The {apiRoot} shall be set as described in 3GPP TS 29.501 [5].

      - The <apiName> shall be "namf-comm".

      - The <apiVersion> shall be "v1".

      - The <apiSpecificResourceUriPart> shall be set as described in clause 6.1.3

                                     Figure 6.1.3.1-1: Resource URI structure of the Namf_Communication API



Resource name

Resource URI

HTTP method or custom operation

Description

(Mapped Service Operations)

Individual ueContext



/ue-contexts/{ueContextId}







PUT

CreateUEContext

/ue-contexts/{ueContextId}/release





release
(POST)

ReleaseUEContext

/ue-contexts/{ueContextId}/assign-ebi



assign-ebi
(POST)



EBIAssignment

/ue-contexts/{ueContextId}/transfer

transfer
(POST)



UEContextTransfer



/ue-contexts/{ueContextId}/transfer-update

transfer-update
(POST)



RegistrationStatusUpdate

n1N2Message collection

/ue-contexts/{ueContextId}/n1-n2-messages

POST

N1N2MessageTransfer

N1N2 Subscriptions Collection for Individual UE Contexts

/ue-contexts/{ueContextId}/n1-n2-messages/subscriptions

POST

N1N2MessageSubscribe

N1N2 Individual Subscription

/ue-contexts/{ueContextId}/n1-n2-messages/subscriptions/{subscriptionId}

DELETE

N1N2MessageUnSubscribe

n1N2Message transfer status notification callback

{n1N2MessageTransferFailureNotifyUrl}

(NF Service Consumer provided callback reference)

POST

N1N2Transfer Failure Notification

subscriptions

collection

/subscriptions

POST

AMFStatusChangeSubscribe

individual

subscription

/{subscriptionId}

PUT

AMFStatusChangeSubscribe

DELETE

AMFStatusChangeUnSubscribe

Non UE N2Messages collection

/non-ue-n2-messages/transfer

transfer
(POST)





NonUEN2MessageTransfer

Non UE N2Messages Subscriptions collection

/non-ue-n2-messages/subscriptions

POST

NonUEN2InfoSubscribe

Non UE N2 Message Notification Individual Subscription

/non-ue-n2-messages/subscriptions/{n2NotifySubscriptionId}

DELETE

NonUEN2InfoUnsubscribe

                                                                    Table 6.1.3.1-1: Resources and methods overview



  1.2 UE Context Operations

   1.2.1 UEContextTransfer

        UE 发起注册或者移动注册触发 UEContextTransfer，NF（网元）服务消费者设置原因属性 “INIT_REG” / "MOBI_REG"，以及包括完成性保护注册请求消息，也会触发 UEContextTransfer

         当目标 AMF接收注册请求，其 UE 的 5G-GUTI 和正在服务的 AMF 不一样，也就是与上次注册的 AMF 更改了，新 AMF 向旧 AMF 发起 UEContextTransfer 获取 UE 上下文，比如 UE 的 SUPI 和 MM 上下文

   1.2.2 RegistrationStatusUpdate

   1.2.3 CreateUEContext

   1.2.4 ReleaseUEContext



  1.3 UE Specific N1N2 Message Operations

   1.3.1 N1N2MessageTransfer

    NF 服务使用者使用 N1N2MessageTransfer 服务操作通过以下步骤，通过 AMF 将 N1 和/或 N2 信息传输到 UE 和/或 5G-AN：

    -  网络触发的服务请求（请参阅3GPP TS 23.502 [3]的第4.2.3.3节）

    -  PDU会话建立（请参阅3GPP TS 23.502 [3]的4.3.2节）

    -  PDU会话修改（请参见3GPP TS 23.502 [3]的第4.3.3节）

    -  PDU会话版本（请参阅3GPP TS 23.502 [3]的4.3.4节）

    -

    Resource URI: {apiRoot}/namf-comm/<apiVersion>/ue-contexts/{ueContextId}/n1-n2-messages

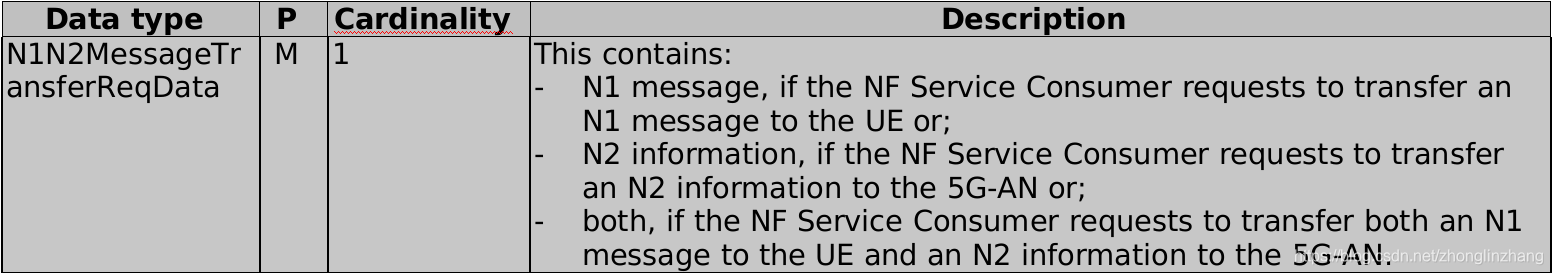

Table 6.1.3.5.3.1-1: Data structures supported by the POST  Request Body on this resource

  1.4 Non-UE N2 Message Operations

  1.5 AMF Status Change Operations

   1.5.1 AMFStatusChangeSubscribe

    NF 服务使用者使用此服务操作来订阅 AMF 的状态更改。在以下过程中使用 AMFStatusChangeSubscribe 服务操作：

  -  AMF 计划的删除程序（请参阅3GPP TS 23.501 [2]，第5.21.2.2节）

    1.5.1.1 Creation of a subscription

    此服务操作将创建一个订阅，以便 NF 服务使用者可以在 AMF 的状态更改时请求通知。

    Resource URI:{apiRoot}/namf-comm/<apiVersion>/subscriptions

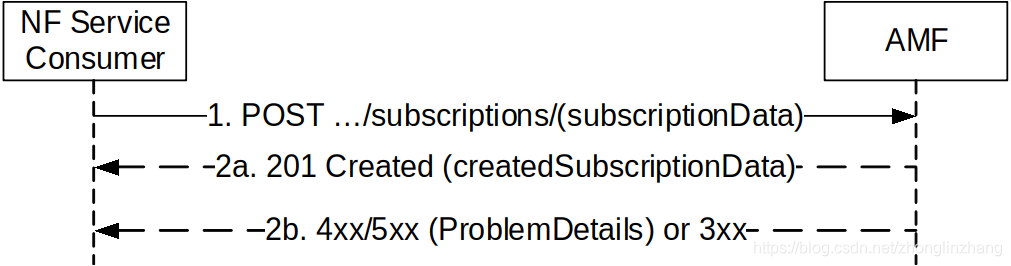

Figure 5.2.2.5.1.1-1 NF Service Consumer Subscription to Notifications

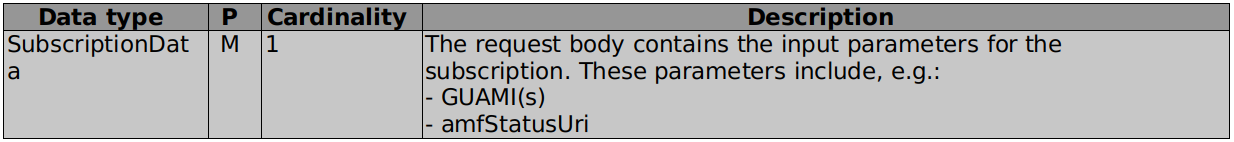

Table 6.1.3.6.3.1-2: Data structures supported by the POST Request Body on this resource

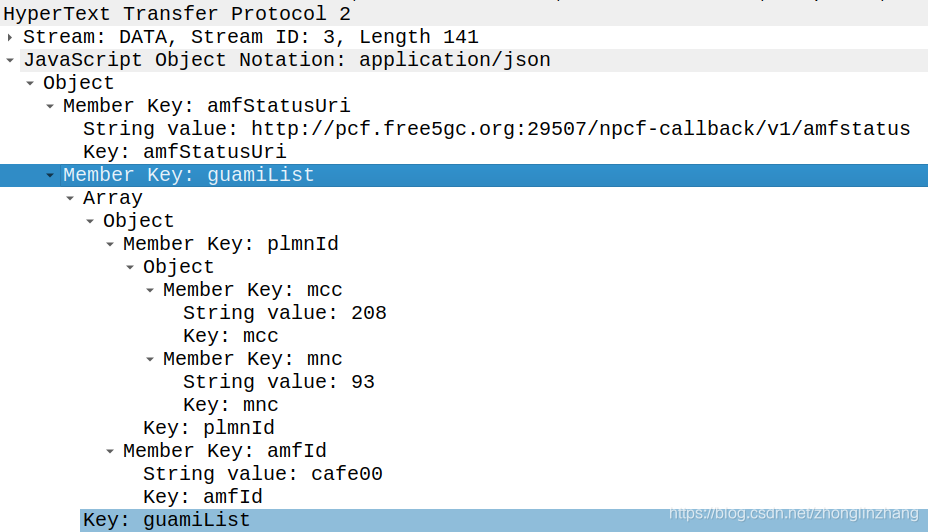

{apiRoot}/namf-comm/<apiVersion>/subscriptions



2. Namf_EventExposure Service

    AMF 可以作为服务生产者提供此服务，以使 NF 能够自己或代表另一个 NF 订阅事件通知并获得事件通知。 已知的服务使用者是 NEF，SMF，UDM。 另见 3GPP TS 23.502 [3]的第4.15.1、4.15.3.2、4.15.4.2和5.2.2.3.1节。

    Namf_EventExposure Service 提供以下事件：

  -  Event: Location-Report

  -  Event: Presence-In-AOI-Report

  -  Event: Time-Zone-Report

  -  Event: Access-Type-Report

  -  Event: Registration-State-Report

  -  Event: Connectivity-State-Report

  -  Event: Reachability-Report

  -  Event: Communication-Failure-Report

  -  Event: UEs-In-Area-Report

  -  Loss-of-Connectivity

   3.1 Subscribe

     NF服务消费者（例如，NEF）使用该服务操作来为一个 UE，一组 UE 或任何 UE 订阅事件。

    3.1.1 Creation of a subscription

    订阅服务操作由 NF 服务使用者（例如 NF NEF）调用。 NEF在需要创建订阅以监视至少一个与 AMF相 关的事件时，针对 AMF。 NF 务使用者可以订阅一个订阅中的多个事件。 订阅可以与一个 UE，一组 UE 或任何 UE 相关联。



3. Namf_MT Service

     Namf_MT服务允许 NF 请求与向目标 UE 发送 MT 信令或数据的能力有关的信息。 以下是此 NF 服务的关键功能

  -  如果 UE 处于空闲状态并在进入 CM-CONNECTED 状态后响应其他 NF，则寻呼 UE。

  -  如果 UE 处于连接状态，则响应请求者 NF。

  -  向消费者 NF 提供 IMS 语音的终止域选择信息。

   3.1 EnableUEReachability

    在以下过程中使用 EnableUEReachability 服务操作：

  -  NAS上的MT SMS处于CM-IDLE状态（请参阅3GPP TS 23.502 [3]，条款4.13.3.6），或处于CM-CONNECTED状态（请参阅3GPP TS 23.502 [2]，条款4.13.3.7）。

   3.2 ProvideDomainSelectionInfo

    NF 服务消费者（例如UDM）将调用 ProvideDomainSelectionInfo 服务操作以获取用于终止 IMS 语音域选择的 UE 信息，包括以下信息：

  -  指示在 PS 会话上支持 IMS 语音；

  -  与 UE 的最后一次无线电联系的时间戳；

  -  当前 Accss type 和 RAT type



4. Namf_Location Service

    NF 服务使用者将 Namf_Location 服务用于请求 AMF 以发起定位请求并提供位置信息。 它还用于随后向 NF 服务使用者通知位置更改事件。 以下是此 NF 服务的关键功能：

  -  允许 NF 请求目标 UE 的当前地理测量和可选的城市定位。

  -  允许 NF 通知与紧急会话相关的事件信息。

  -  允许 NF 请求与目标 UE 的位置相对应的网络提供的位置信息（NPLI）和/或本地时区。

   4.1 ProvidePositioningInfo

    在以下过程中使用 ProvidePositioningInfo 服务操作：

  -  没有 UDM 查询的 5GC-MT-LR 过程（请参阅3GPP TS 23.502 [3]，第4.13.5.2条）

  -  5GC-MT-LR 过程（请参阅3GPP TS 23.502 [3]，第4.13.5.3条）

  -  从 NG-RAN 切换紧急会话的位置连续性（请参阅3GPP TS 23.502 [3]，第4.13.5.7条）

   4.2 EventNotify

    在以下过程中使用 EventNotify 服务操作：

  -  5GC-NI-LR 程序（请参阅3GPP TS 23.502 [3]第4.13.5.1条）

  -  从 NG-RAN 切换紧急会话的位置连续性（请参阅3GPP TS 23.502 [3]，第4.13.5.7条）

   4.3 ProvideLocationInfo

    ProvideLocationInfo 服务操作允许 NF 服务使用者（例如UDM）请求目标 UE 的网络提供的位置信息（NPLI）。



名词解释：

    SCTP，Stream Control Transmission Protocol

    PLMN，Public Land Mobile Network  公共陆地移动网 ，一般特指某个运营商的网络覆盖区域

    MCC，Mobile Country Code

    MNC，Mobile Network Code

    GUAMI，Globally Unique AMF Identifier 全球唯一的  AMF 标识符   <GUAMI> = <MCC><MNC><AMF Identifier>

    TAI，Tracking Area Identity    跟踪区域标识

    GUTI，Globally Unique Temporary UE Identity  全局唯一的临时UE标识，目的减少在通信中显示使用UE的永久性标识，提升安全性

    SUPI，Subscription Permanent Identifier 用户的唯一永久身份标志

    LMF， Location Management Function



参考：

   TS 29.518  5G System; Access and Mobility Management Services; Stage 3(Release 15)

5G/NR 5G核心网(5GC)之网络功能和实体
欢迎来到小七的博客，这里将带你深入探索5G通信的神秘世界。无论你是通信领域的专业人士还是对这一领域充满好奇心的技术爱好者，这里都有专业协议解读、通信知识普及以及有趣的Python编程内容等你发现。
09-12 7745
系列文章目录 5G/NR 5G核心网(5GC)之基本概念 在5GC中可支持3GPP以及非3GPP两种接入类型，在本文中仅针对3GPP进行描述，因此在5G系统架构中所包含的(NetworkFunction，简称NF)和实体及其展现基于服务接口以及与NF之间的参考点如表1所示。 表1 5G系统架构中的网络功能和实体 序号 网络功能 服务接口 与网络功能之间的参考点 1 鉴权服务器功能(Authentication Server Function, ...
5GC 网元AMF、SMF、AUSF、UPF、PCF、UDM、NRF、NSSF、NEF介绍
顺其自然~专栏
11-17 1万+
接入和移动性管理功能执行注册、连接、可达性、移动性管理。为UE和SMF提供会话管理消息传输通道，为用户接入时提供认证、鉴权功能，终端和无线的核心网控制面接入点。类似于4G MME中移动性管理。AMF分配5G-GUTI，AMF选择SMF。
（5G AMF网元标准协议中英文对照版）29518-g00 Access and Mobility Management Services(AMF).docx
09-28
（5G AMF网元标准协议中英文对照版）29518-g00 Access and Mobility Management Services(AMF).docx
【5G核心网】 5GC核心网之网元PCF
zhonglinzhang
08-08 3万+
PCF 将提供其负责的所有移动性，UE 访问选择和 PDU 会话相关的策略。 参考文档 TS 23.503 TS 29.507
【5G】5G 核心网（5GC）基本架构
Learning makes me happy (0^◇^0)
09-08 3万+
本文旨在科普5G核心网相关知识...
【5G核心网】5GC核心网之网元NSSF
zhonglinzhang
08-22 2万+
NSSF，The Network Slice SelectionFunction，网络切片选择功能
free5gc:基于3GPP R15的开源5G核心网络
04-27
该项目的最终目标是实现3GPP Release 15（R15）及更高版本中定义的5G核心网（5GC）。 有关更多信息，请参考。 文献资料 有关文档，请参阅。 讨论 如有疑问和支持，请使用。 此存储库的问题列表专门用于错误报告和...
5G核心网技术,5g核心网技术原理
09-10
5G核心网（5GC）的设计理念与4G的LTE核心网（EPC）有着显著的差异，主要体现在网络架构、功能分布、服务化接口以及网络切片等多个方面。 首先，5G核心网网络架构采用了云化和虚拟化的理念，引入了服务化架构...
5GC培训资料中兴，关于5G核心网的入门培训资料
最新发布
01-03
中兴5GC培训资料围绕5G核心网的入门知识，涵盖了行业趋势、总体架构、特色解决方案、运营商合作案例、解决方案整体架构、服务化架构、网络功能介绍、漫游架构等多个方面。5G核心网作为新一代移动通信技术的核心部分...
5G核心网PCF协议规范中英文对照翻译(29507-g00 Access and Mobility Policy Control Service.docx)
09-17
5G核心网PCF协议规范中英文对照翻译(29507-g00 Access and Mobility Policy Control Service.docx)
02-5G核心网基础.pdf
06-20
5G核心网基础，包括5G网络架构，5G基本概念及5G基本流程
【5G核心网】free5GC业务请求流程源码分析.docx
07-03
在5G核心网中，free5GC是一个开源项目，它实现了3GPP规范中的5G接入和核心网络功能。在优化5G网络时，理解业务请求处理流程是至关重要的，特别是UE上下文释放请求（UE Context Release Request）这一环节。这个流程...
【5G】5G网络架构及网元功能
qq_41127869的博客
03-07 2万+
5G主要网络架构及主要网元功能划分。
【5G核心网】5GC核心网之网元UDM
热门推荐
zhonglinzhang
08-19 3万+
UDM，Unified Data Management，统一数据管理功能，负责生成身份验证向量，并充当用户和身份验证数据的前端 在5GC内，UDM通过基于Nudm服务的接口向AMF，SMF，SMSF，NEF，GMLC，NWDAF和AUSF提供服务 Figure4.1-1: Reference model – UDM ...
5G核心网
SHDMT_318的博客
09-06 1680
  5G部署核心与之前的通信协议有所不同，其可以使用现有EPC，亦可使用5GC，EPC是演进分组核心的简称，在4G LTE中起到了关键作用，5GC是由3GPP定义的新的5G核心网络。除了以上两种，还有5GC的独立模式（SA），或是EPC/5GC的非独立模式（NSA），增加了5G在寻找最佳迁移路径的复杂性。 支持LTE/EPC和NR/5GC之间的RAT间切换和重定向，可以解决5G不能完全覆盖服务区域...
5g网络架构_5G之核心网技术一-核心网网络架构及网元功能介绍
weixin_39775577的博客
11-21 1万+
本文的学习内容（包含前两节）：5G总体情况5G核心网网络架构及网元功能5G核心网关键技术5G核心网演进思路5G网络畅想 采用通用硬件，一张网络满足多样化业务需求网络平台级运营，灵活适配业务需求，满足能力开放用户面部署下沉，减小业务时延，降低传输网压力支持多制式统一接入与管理，实现异构组网5G网络技术升级移动通信系统标准演进l移动通信每十年出现新一代技术，通过关键技术的引入，实现频谱效率和容量的成倍...
【5G核心网】5GC核心网之网元AUSF
zhonglinzhang
12-09 1万+
AUSF， Authentication Server Function 鉴权服务功能。网络功能（NF）鉴权服务功能（AUSF）是 5G 核心网络（5GC）中的网络实体，支持以下功能： -为请求者NF验证UE -向请求者NF提供密钥材料 -保护请求者NF的“指导信息列表”。 Figure 4-1: AUSF in 5G System architecture 参考： 3GPP TS 29.5095G System; Authenticatio...
【转载】5G主要网元
我的博客
02-04 3119
原文 https://zhuanlan.zhihu.com/p/372841229参考 https://www.geeksforgeeks.org/5g-network-architecture/5G核心网主要包括的网元有AMF、SMF和UPF，目前UPF一般放在需求方，及在地市或县城，AMF和SMF一般集中在省公司。各网元之间的接口如下：AMF（Access and Mobility management Function 接入和移动性管理功能）支持具有不同移动性管理需求的UE。
评论 1
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
