Path Switch Request 过程的目的是请求将 NG-U 传输承载的下行链路终结点切换到新的终结点。

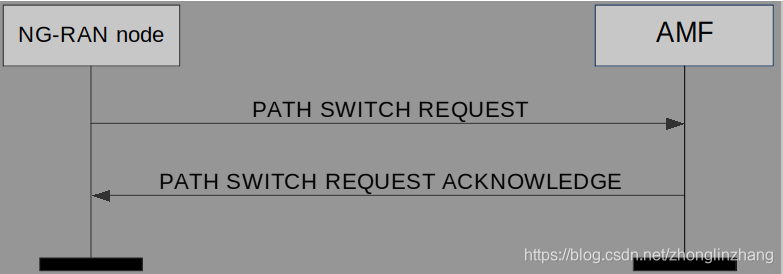

Figure 8.4.4.2-1: Path switch request: successful operation

NG-RAN 节点通过向 AMF 发送 PATH SWITCH REQUEST 消息来启动该过程。一旦接收到路径切换请求消息，AMF 就应为 PDU 会话 ID IE 中指示的每个 PDU 会话，将路径切换请求传输 IE 透明地传输到与所关注的 PDU 会话相关联的 SMF。

在 5GC 中成功完成所有必要的更新（包括UP路径切换）后，对于 PATH SWITCH REQUEST 中至少包括的 PDU 会话资源之一，AMF 将向 NG-RAN 节点发送 PATH SWITCH REQUEST ACKNOWLEDGE 消息。

接受的 QoS 流列表应包括在路径切换请求传输IE内的路径切换请求消息中。 SMF 应按照 TS 23.502 [10]中的规定处理此信息。对于每个PDU会话，在 PATH SWITCH REQUEST 消息的请求传输 IE 中包括每个 TNL Information IE 中的 DL QoS Flow，SMF 可以使用包含的 UP 传输层信息作为该 PDU 会话在不同隧道中拆分的关联 QoS 流的下行链路终结点。

1. NG-RAN 向 AMF 发起 PATH SWITCH REQUEST

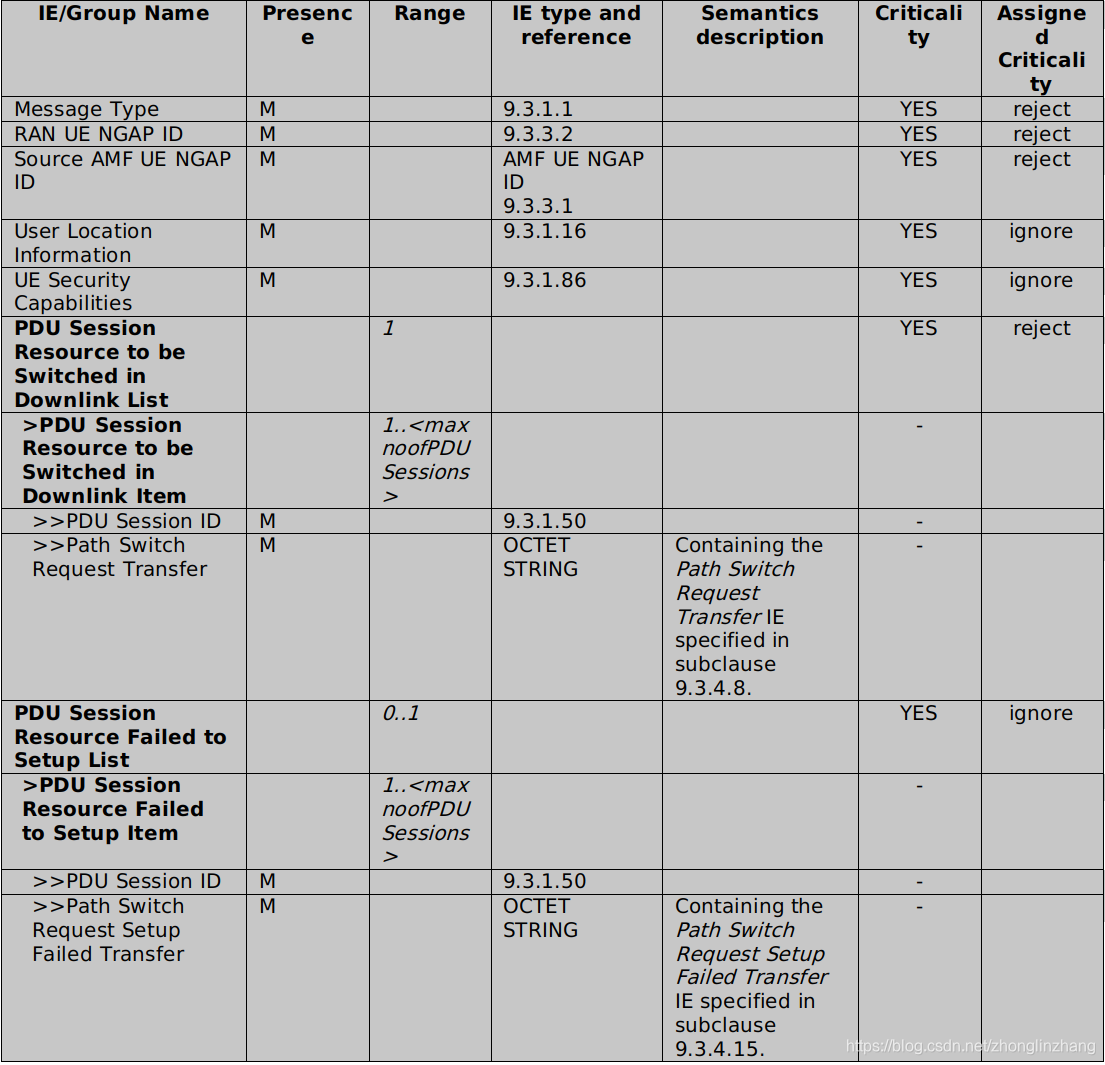

NG-RAN 节点发送此消息，以通知 AMF 新服务的 NG-RAN 节点，并通过 AMF 将一个或多个 PDU 会话资源的一些 NG-U DL 隧道终止点传输到 SMF。 NGAP 消息 Present 为 NGAPPDUPresentInitiatingMessage，initiatingMessage 的 ProcedureCode 设置为 ProcedureCodePathSwitchRequest， Present 设置为 InitiatingMessagePresentPathSwitchRequest

N2 Path Switch Request

List of PDU Sessions To Be Switched with N2 SM Information,
List of PDU Sessions that failed to be established with the failure cause given in the N2 SM information element,
UE Location Information

1.1 AMF 处理 PATH SWITCH REQUEST

// TS 23.502 4.9.1
func HandlePathSwitchRequest(ran *context.AmfRan, message *ngapType.NGAPPDU) {

	var rANUENGAPID *ngapType.RANUENGAPID
	var sourceAMFUENGAPID *ngapType.AMFUENGAPID
	var userLocationInformation *ngapType.UserLocationInformation
	var uESecurityCapabilities *ngapType.UESecurityCapabilities
	var pduSessionResourceToBeSwitchedInDLList *ngapType.PDUSessionResourceToBeSwitchedDLList
	var pduSessionResourceFailedToSetupList *ngapType.PDUSessionResourceFailedToSetupListPSReq

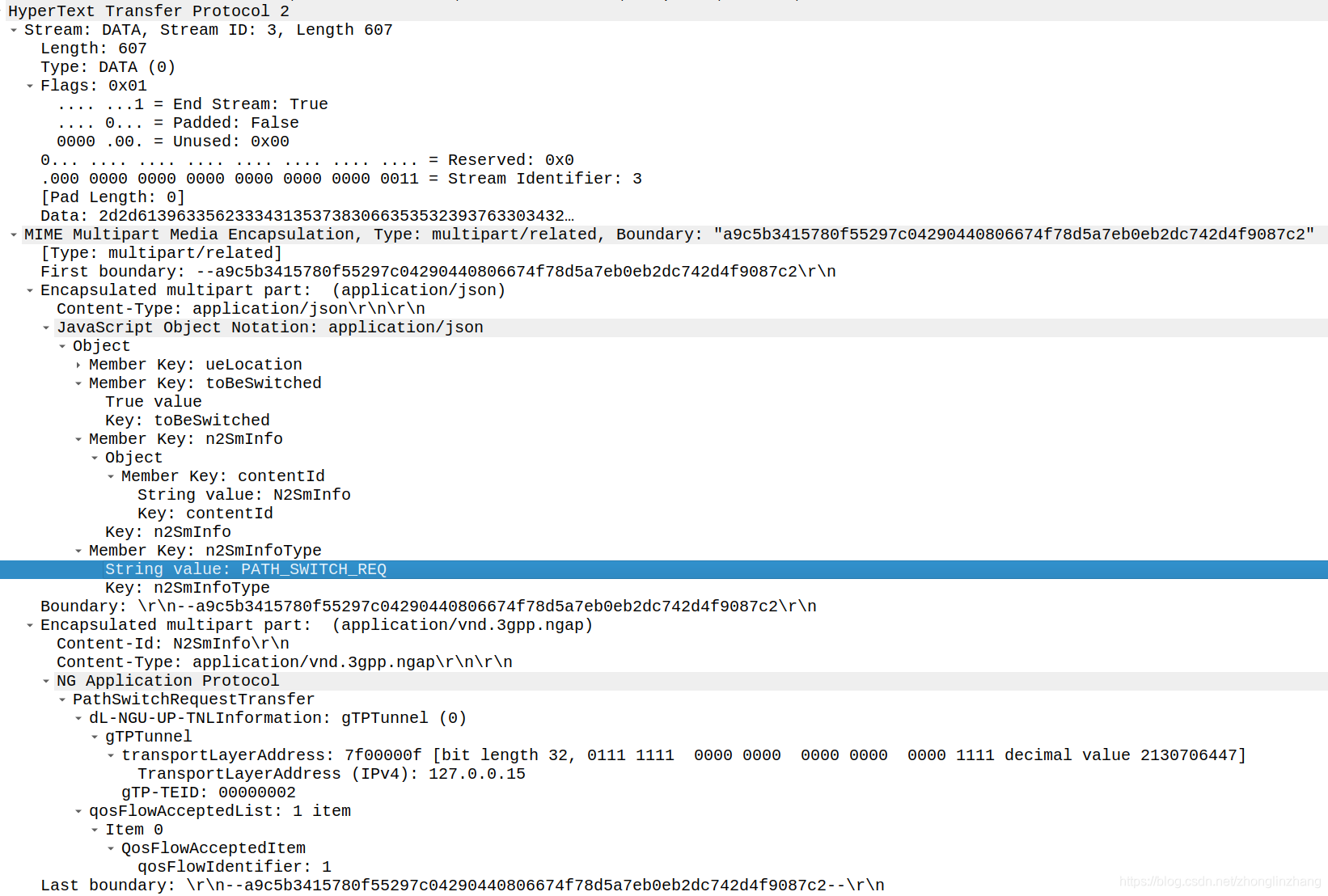

1.1.1 AMF 向 SMF 发送 UpdateSmContext

n2SmInfoType 设置为 N2SmInfoType_PATH_SWITCH_REQ

1.2 SMF 处理 UpdateSmContext

func HandlePDUSessionSMContextUpdate(smContextRef string, body models.UpdateSmContextRequest) *http_wrapper.Response {
	//GSM State
	//PDU Session Modification Reject(Cause Value == 43 || Cause Value != 43)/Complete
	//PDU Session Release Command/Complete
	logger.PduSessLog.Infoln("In HandlePDUSessionSMContextUpdate")
	smContext := smf_context.GetSMContext(smContextRef)

1.2.1 根据 n2SmInfoType 为 N2SmInfoType_PATH_SWITCH_REQ

switch smContextUpdateData.N2SmInfoType {
case models.N2SmInfoType_PATH_SWITCH_REQ:
	smContext.SMContextState = smf_context.ModificationPending
	logger.CtxLog.Traceln("SMContextState Change State: ", smContext.SMContextState.String())

	if err := smf_context.HandlePathSwitchRequestTransfer(body.BinaryDataN2SmInformation, smContext); err != nil {
		logger.PduSessLog.Errorf("Handle PathSwitchRequestTransfer: %+v", err)
	}

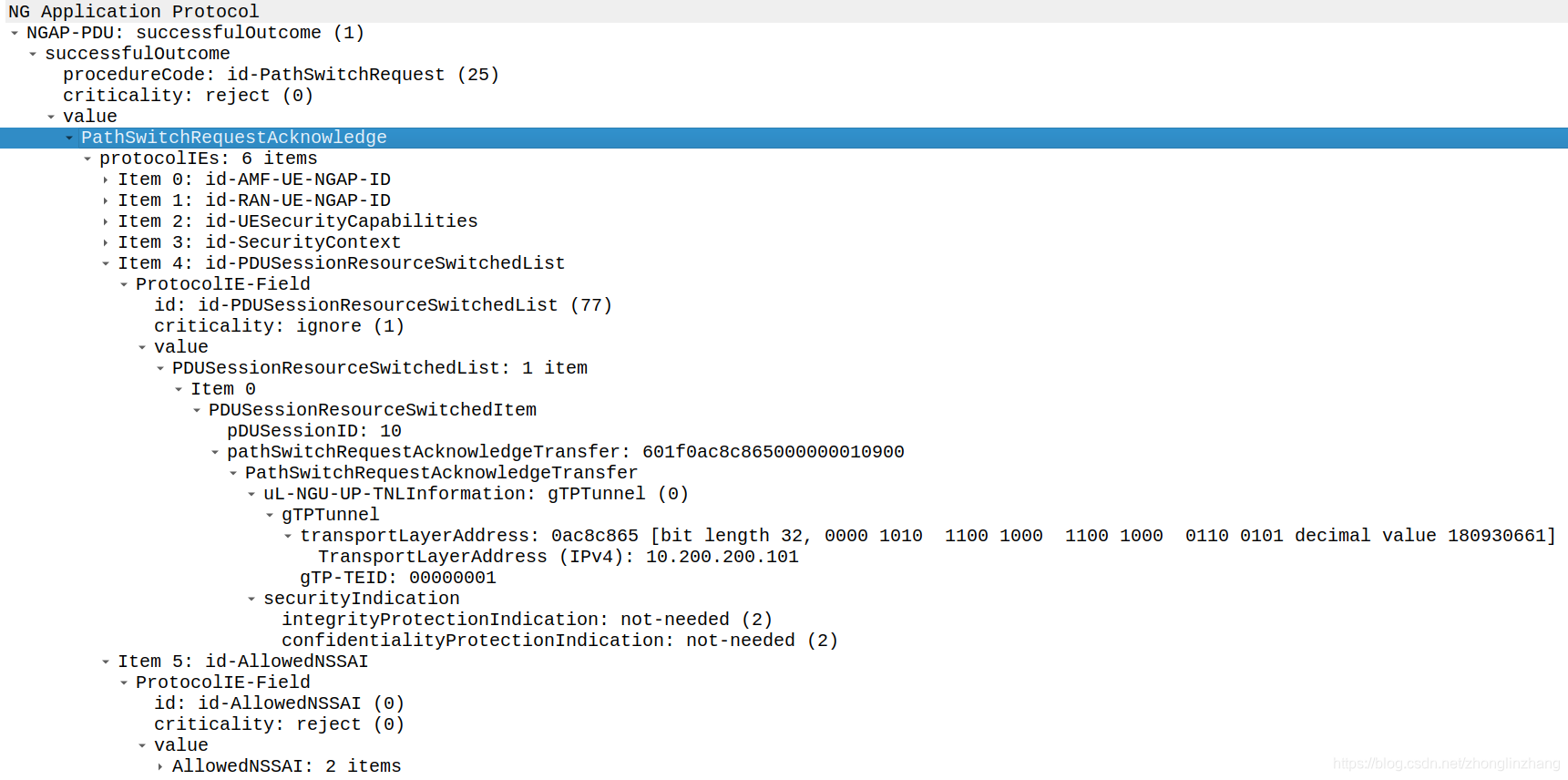

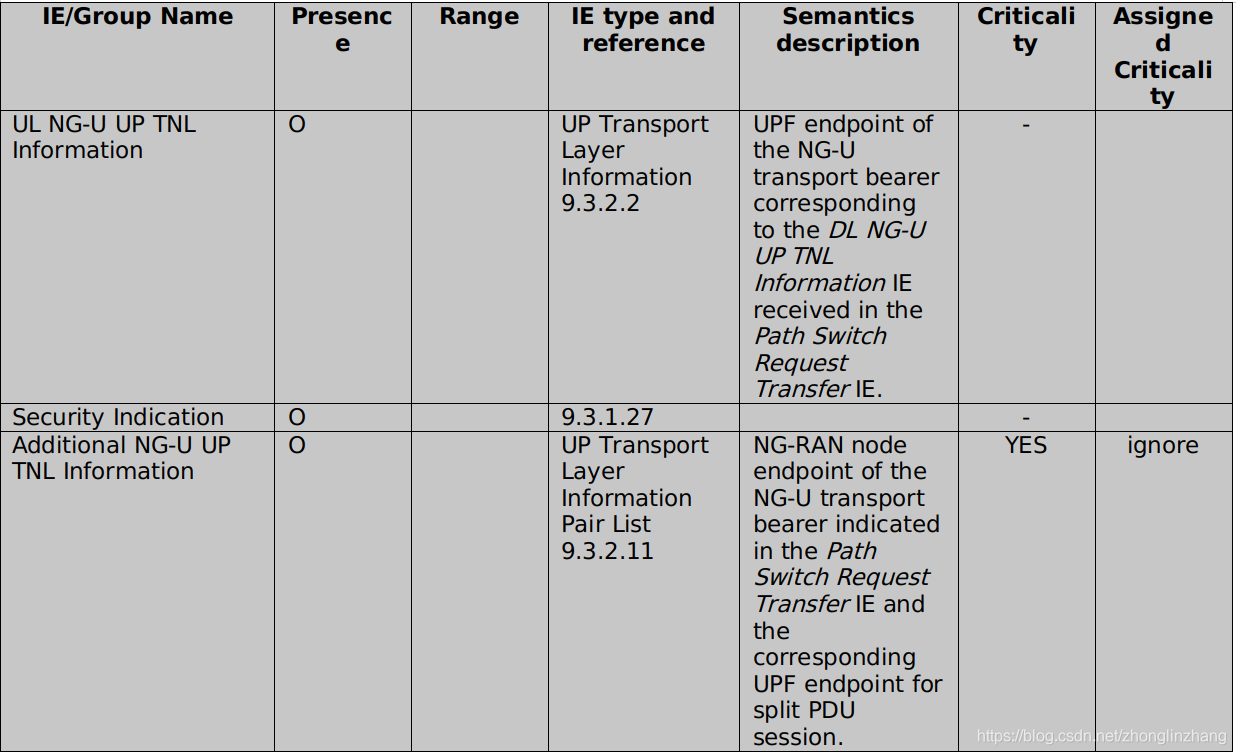

	if n2Buf, err := smf_context.BuildPathSwitchRequestAcknowledgeTransfer(smContext); err != nil {
		logger.PduSessLog.Errorf("Build Path Switch Transfer Error(%+v)", err)
	} else {
		response.BinaryDataN2SmInformation = n2Buf
	}

	response.JsonData.N2SmInfoType = models.N2SmInfoType_PATH_SWITCH_REQ_ACK
	response.JsonData.N2SmInfo = &models.RefToBinaryData{
		ContentId: "PATH_SWITCH_REQ_ACK",
	}

	smContext.PendingUPF = make(smf_context.PendingUPF)
	for _, dataPath := range tunnel.DataPathPool {

		if dataPath.Activated {
			ANUPF := dataPath.FirstDPNode
			DLPDR := ANUPF.DownLinkTunnel.PDR

			pdrList = append(pdrList, DLPDR)
			farList = append(farList, DLPDR.FAR)

			if _, exist := smContext.PendingUPF[ANUPF.GetNodeIP()]; !exist {
				smContext.PendingUPF[ANUPF.GetNodeIP()] = true
			}
		}
	}

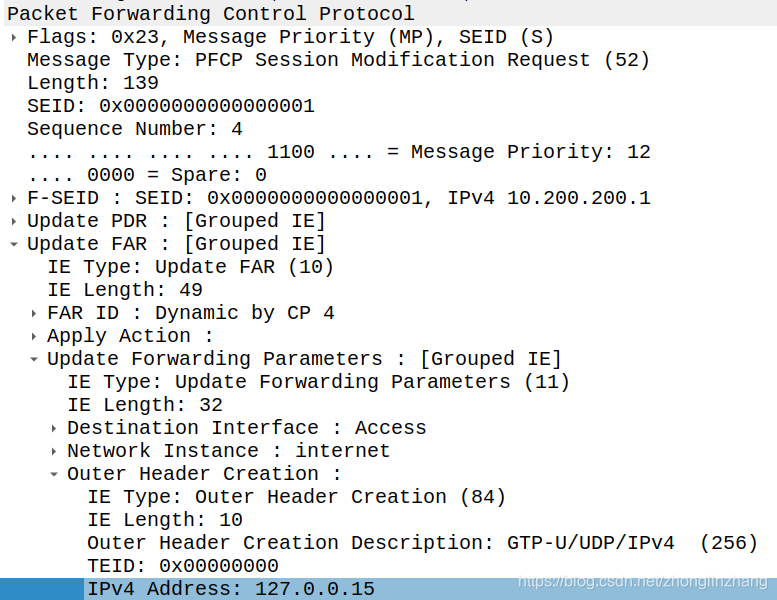

	sendPFCPModification = true
	smContext.SMContextState = smf_context.PFCPModification
	logger.CtxLog.Traceln("SMContextState Change State: ", smContext.SMContextState.String())

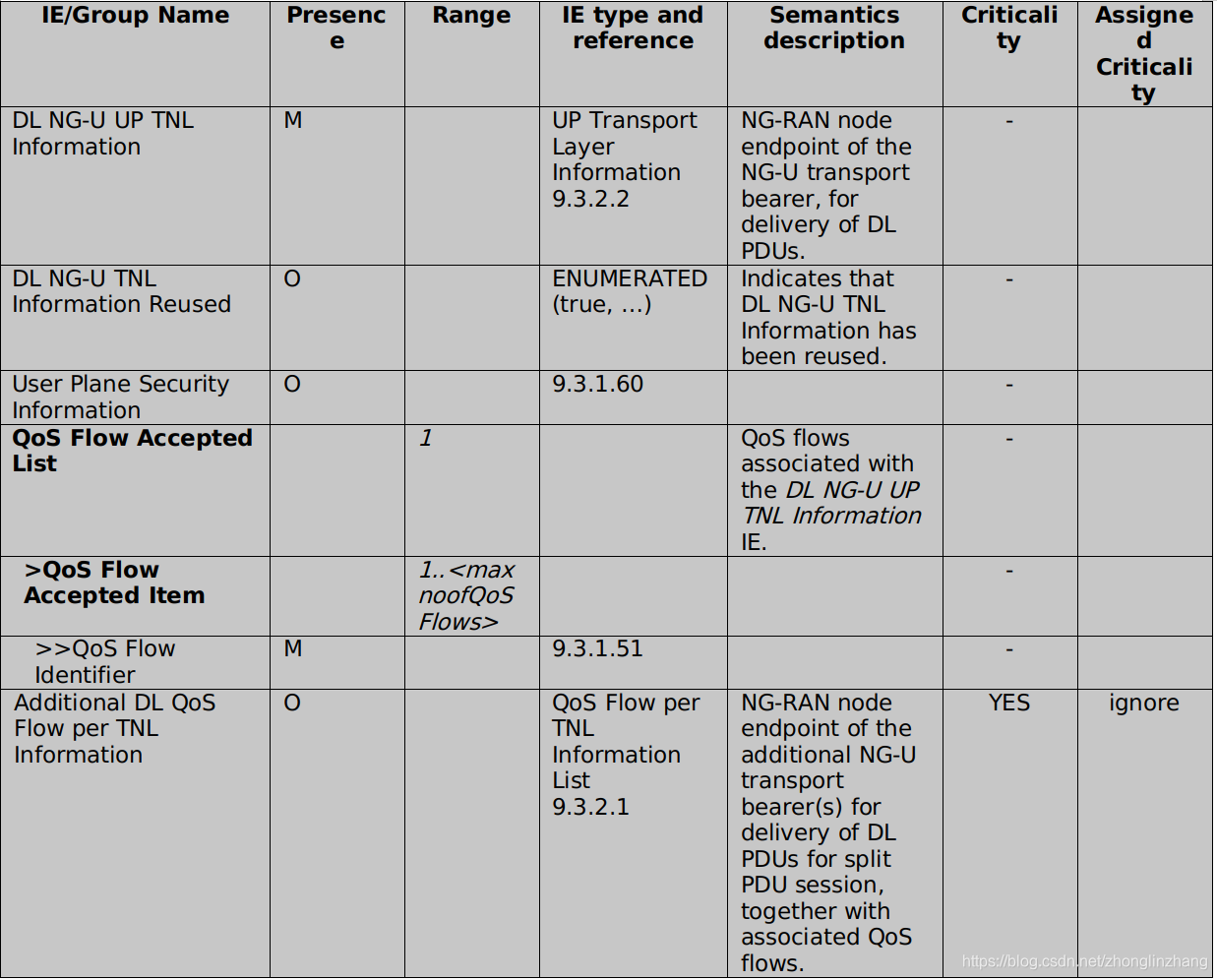

HandlePathSwitchRequestTransfer 函数将发来的 PathSwitchRequestTransfer ，根据 gTPTunnel 设置 FAR，更新 N3 RAN 地址
