模拟量转PWM或rs485转PWM信号驱动控制器

特性:

>> 精度、线性度误差等级： 0.1、0.2、0.5级

>> 4-20mA/0-5V/0-10V等标准信号输入

>>可选择RS485通讯输入，支持Modbus协议

>>PWM信号输出，PWM频率可选

>>PWM输出驱动能力可达5A

>> 信号输入/信号输出 3000VDC隔离

>>可选择一进一出，一进两出，两进两出

>> 可选5V、12V、15V或24V直流单电源供电

>>PWM信号幅值等于供电电源电压

>>辅助电源与PWM信号不隔离

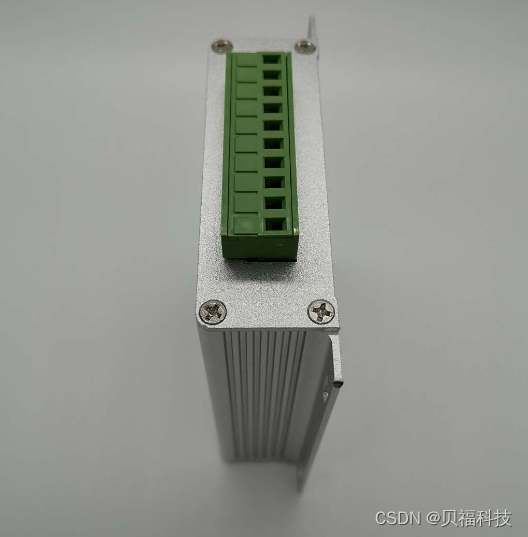

>> 螺丝固定安装，插拔式接线端子

>> 尺寸：120 x 105 x 29mm

>> 工业级温度范围: - 45 ~ + 85 ℃

应用：

>> 机器视觉灯光控制

>> LED灯光亮度调节

>> 电磁阀、比例阀门线性驱动器

>> 模拟量电机控制器

>> 电磁驱动线圈或大功率负载

>> RS-485远程设备控制

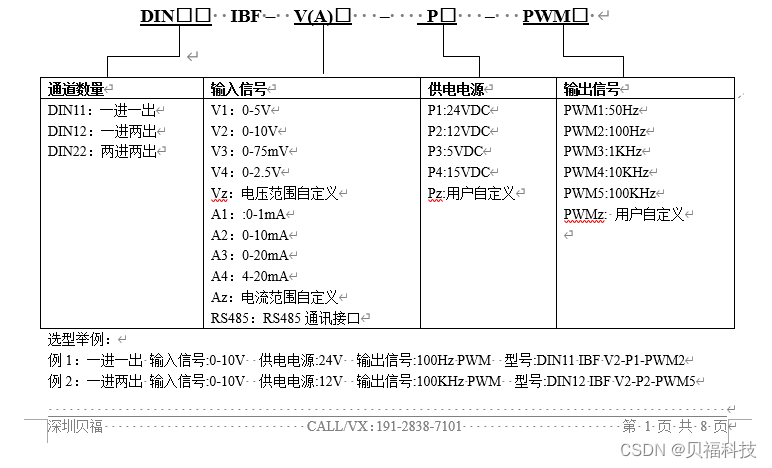

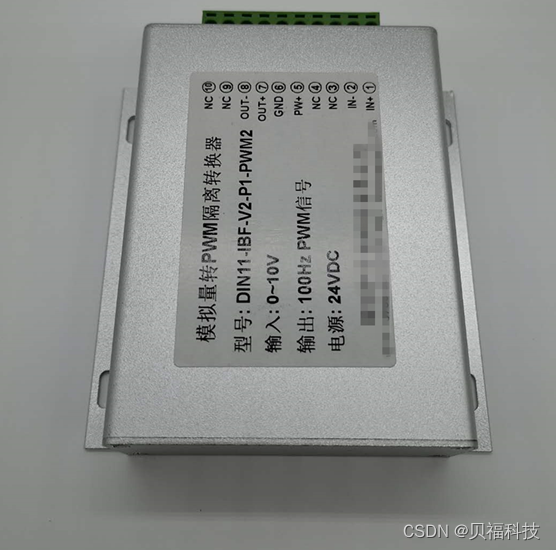

例3：两进两出 输入信号:4-20mA  供电电源:24V  输出信号:10KHz PWM  型号:DIN22 IBF A4-P1-PWM4

例4：一进两出 输入信号:RS485  供电电源:24V  输出信号:100KHz PWM  型号:DIN12 IBF RS485-P1-PWM5

例5：一进一出 输入信号:RS485  供电电源:15V  输出信号:1KHz PWM  型号:DIN11 IBF RS485-P4-PWM3

例6：一进一出 输入:0-10V供电电源:12V 输出:5KHz PWM 型号:DIN11 IBF V2-P2-PWMz（PWMz：5KHz）

在PWM变换器中，跨接在电源两端的上、下两个晶体管经常交替工作。由于晶体管
的关断过程中有一段存储时间1,和电流下降时间t在这段时间内晶体管并未完全关断，
如果在此期间另一个晶体管已经导通，则将造成上、下两管直通，从而使电源正、负极短
路。为了避免发生这种情况，可设置逻辑延迟环节，保证在对一个管子发出关闭脉冲后，
延迟talsy后再发出对另一个管子的开通脉冲。经过延迟后的驱动波形如图4-24所示。
脉宽调制器输出的脉冲信号经过信号分配和逻辑延迟后，送给门极驱动器，经过滤放
大。以驱动主电路的开关器件。每个开关器件应有独立的门极驱动器。驱动电路是连接控
制信号(弱电)和功率信号(强电)的重要环节，对整个装置的性能影响很大。驱动电路还要
提供主电路和控制电路之间的电气隔离，其目的是强电不能影响弱电信号，保证系统正常
工作。常用的隔离方法有磁隔离(变压器)和光电隔离(光耦合器)。另外，电力电子器件或
者电力电子装置中的一些保护性措施(比如过流、过压、欠压保护)应包含在驱动电路中，
或者利用驱动电路来实现，这使得驱动电路的设计特别重要。
