6. devicetree移植
6.1 安装dtc

dtc是用来编译devicetree的工具，可以将dts文件编译成被内核识别解析的dtb文件，同时也可以反向将dtb文件编译成dts文件

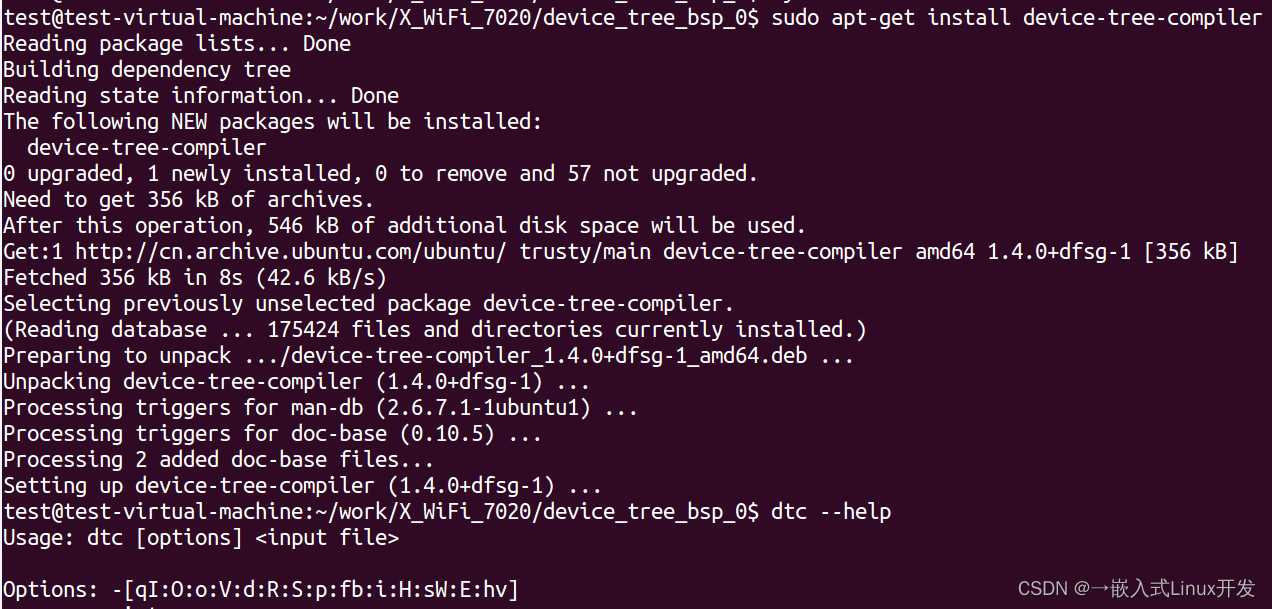

在这里插入图片描述

6.2 修改devicetree

进入devicetree目录

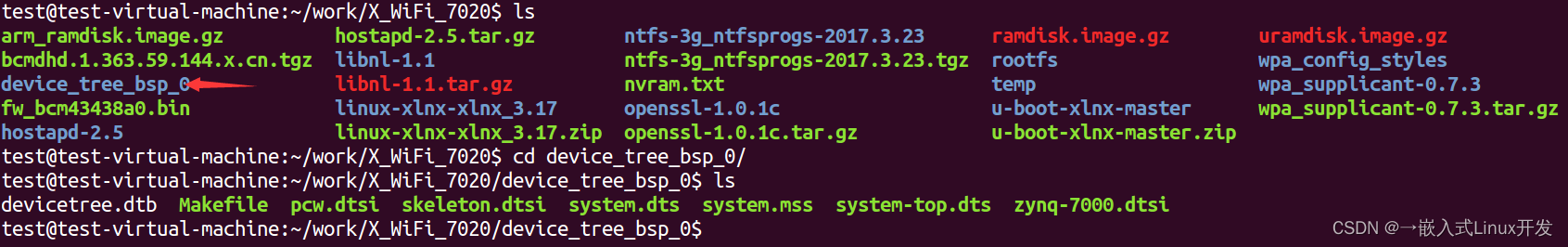

在这里插入图片描述
修改zynq-7000.dtsi文件，增加fpga驱动设备节点，compatible对应的字符串是个人命名的匹配字符串，要和驱动中的匹配，reg对应的是fpga分配的寄存器首地址，interrupts对应的是fpga分配的中断号
在这里插入图片描述
修改zynq-7000
