承接上一部分内容,继续讲述FPGA配置文件怎么生成。

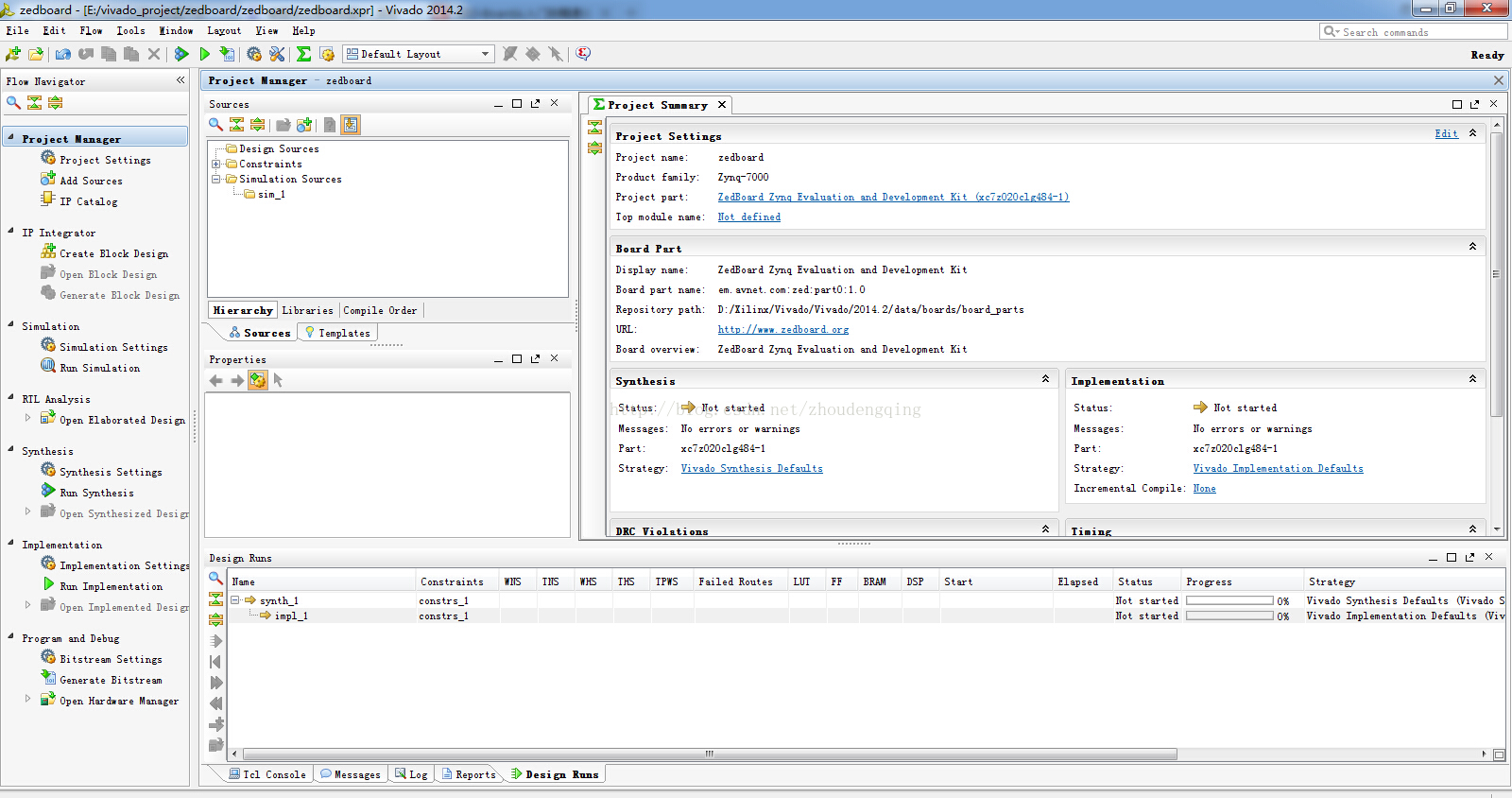

经过上一章节的工作,生成了工程框架。

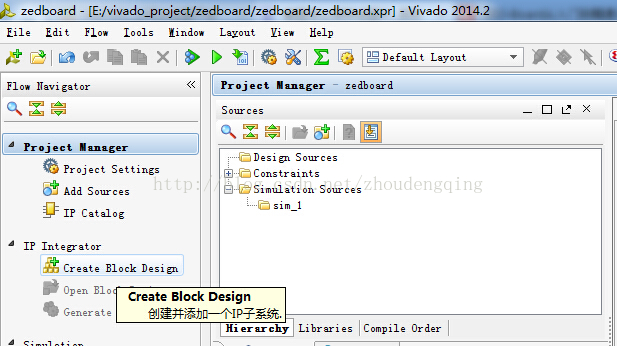

1.执行左侧Flow Navigator->IP Intergrator->Create Block Design

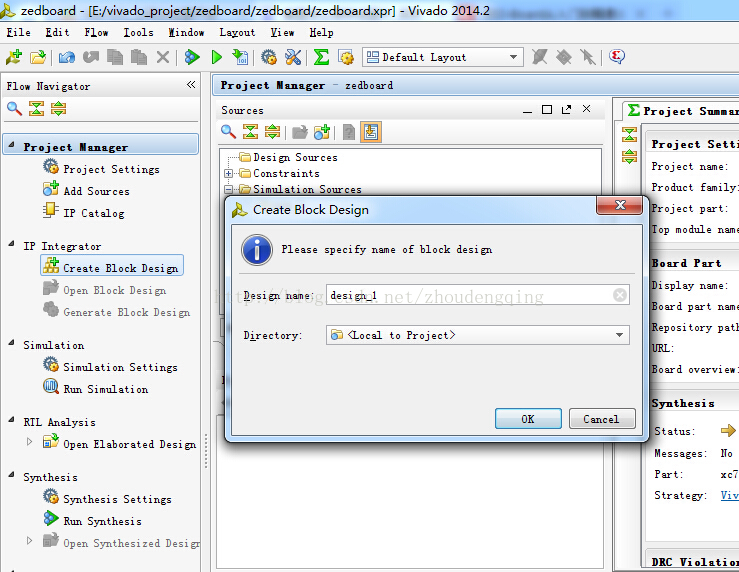

2.弹出Create Block Design对话框,单击OK.

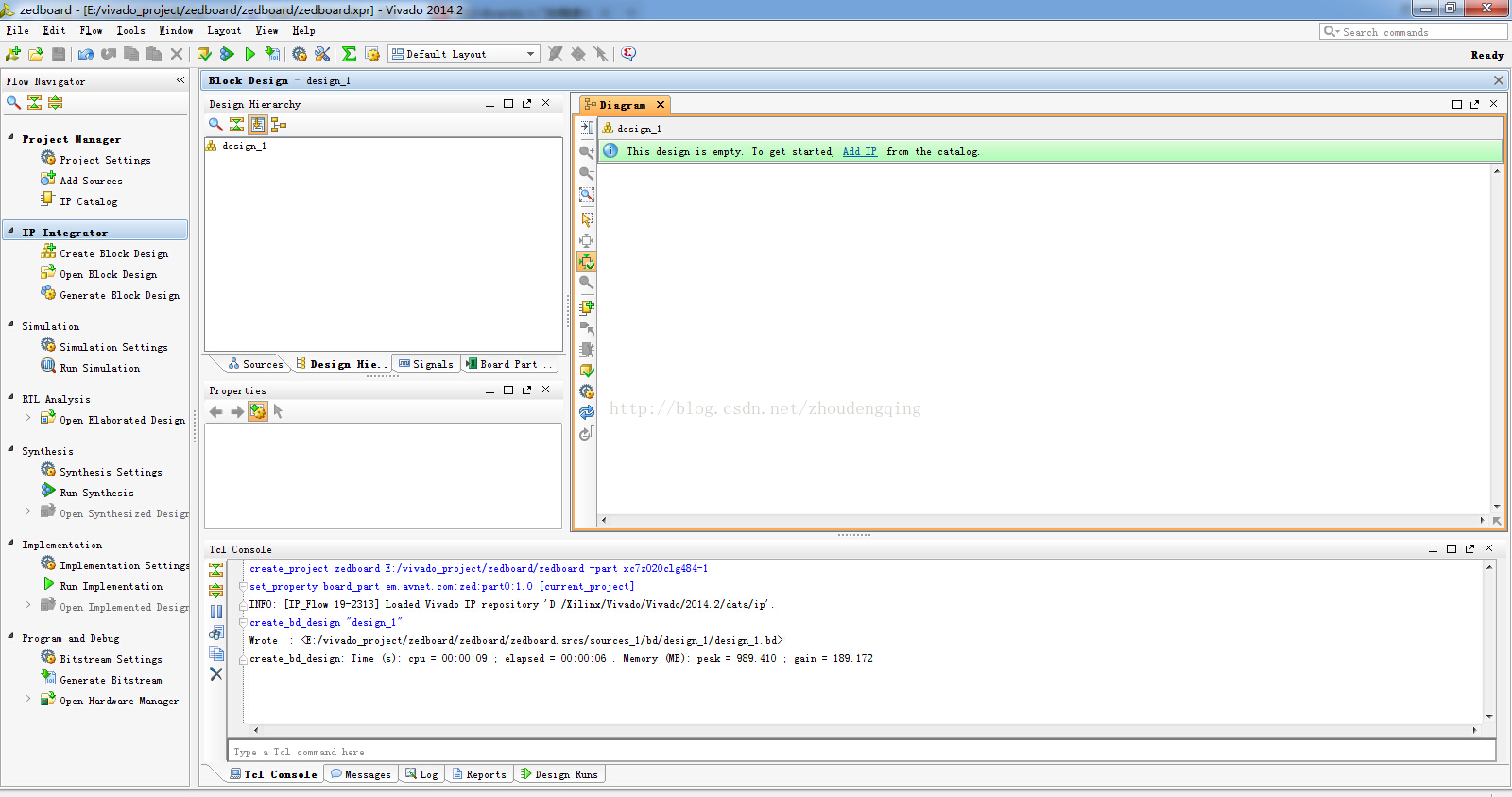

3.运行完成后,会出现如下界面

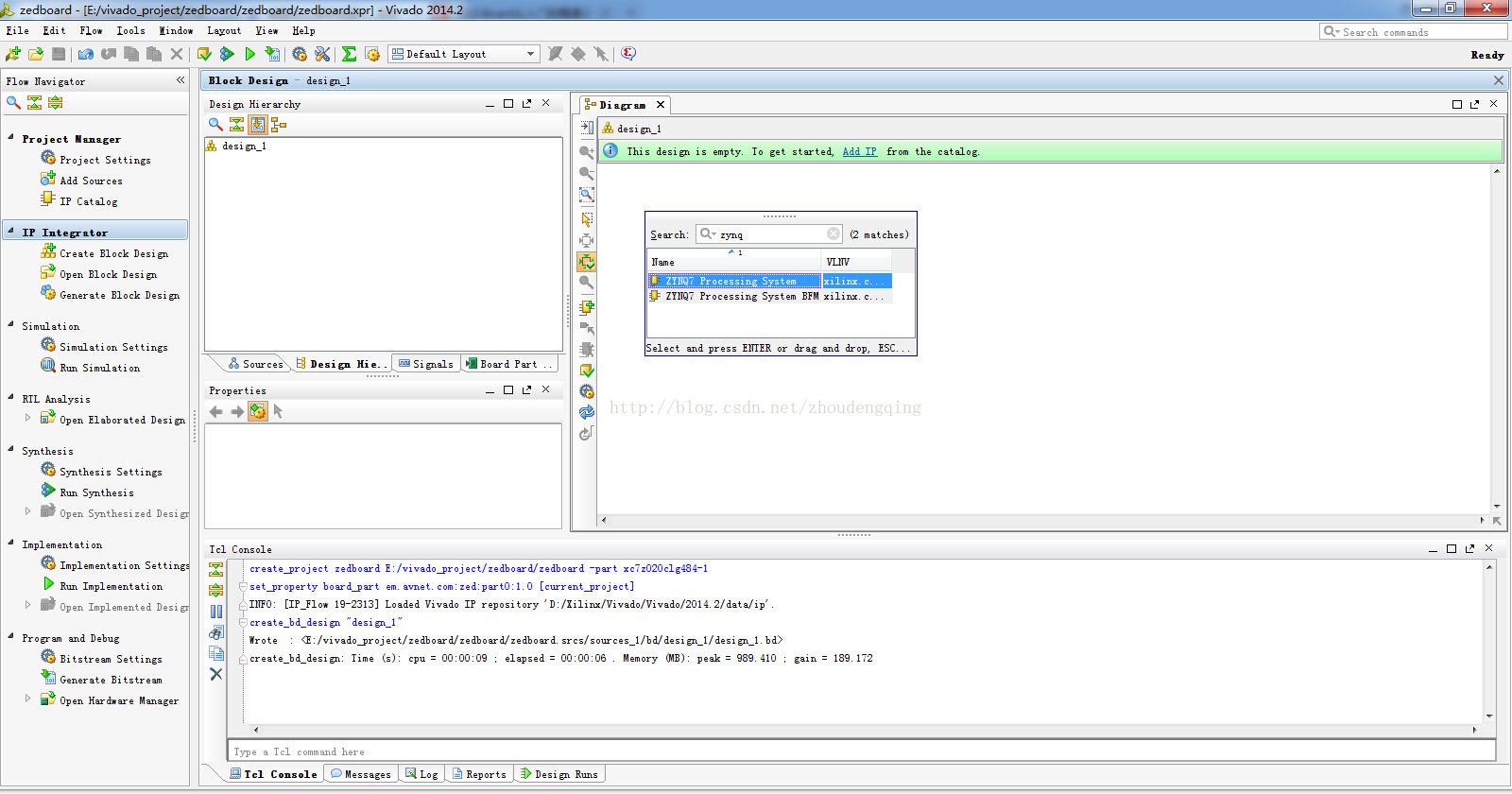

4.点击上方的Add Ip或右键Diagram下方的空白部分选择Add IP,选择ZYNQ7 Processing System并双击。

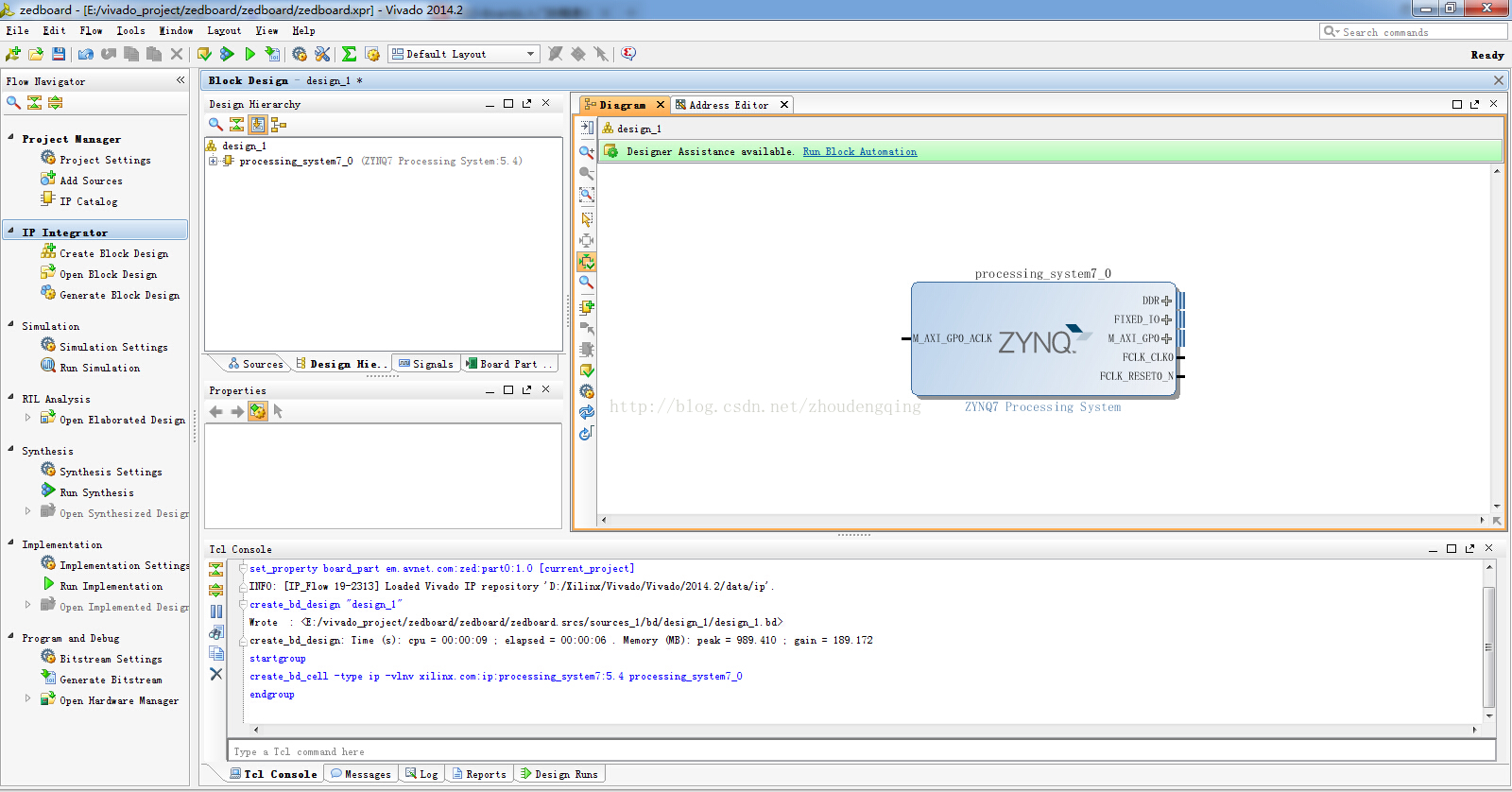

5.运行后出现processing_system7_0界面

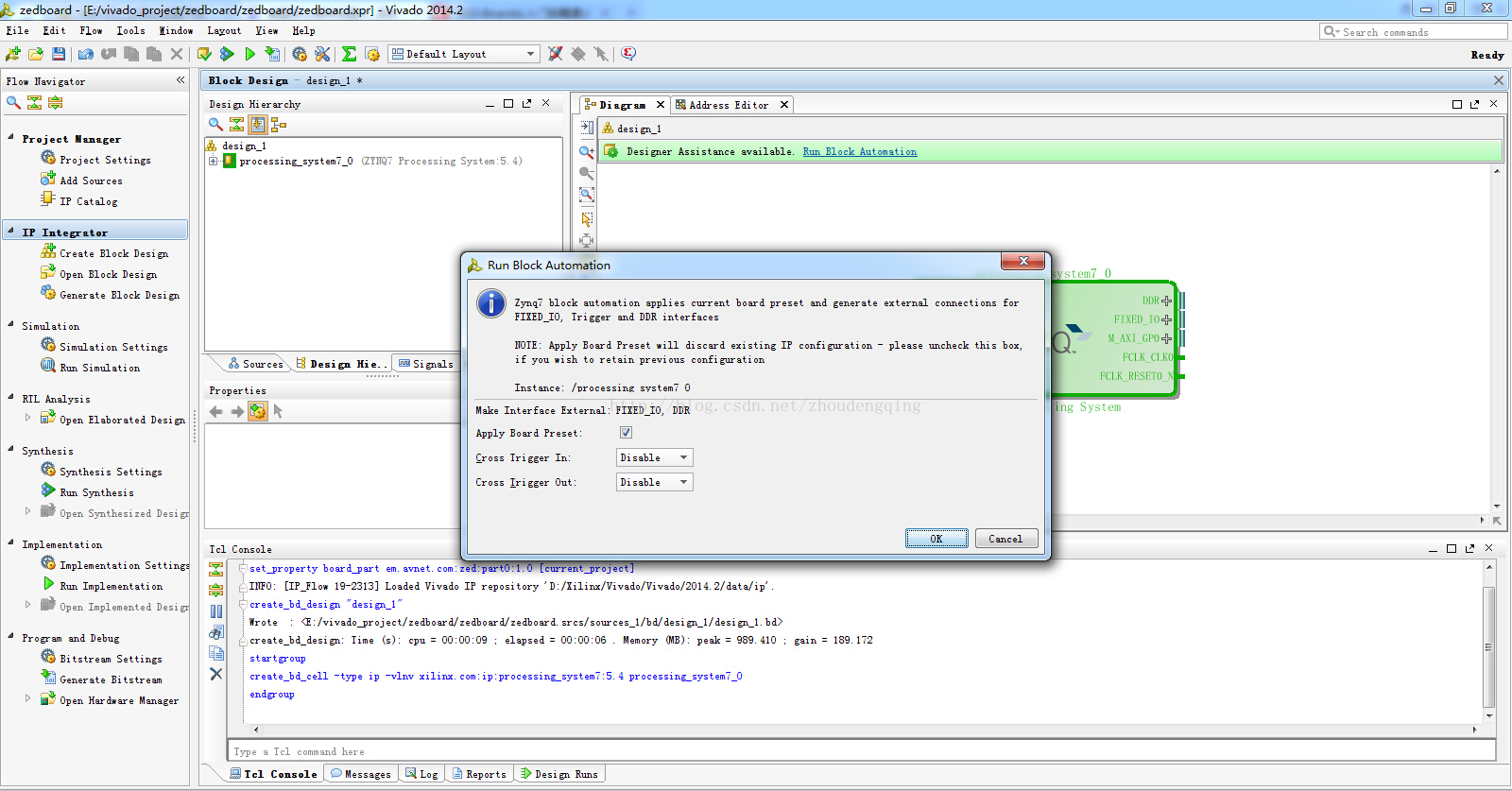

6.点击上方的Run Block Automation,弹出Run Block Automation对话框,点击OK。

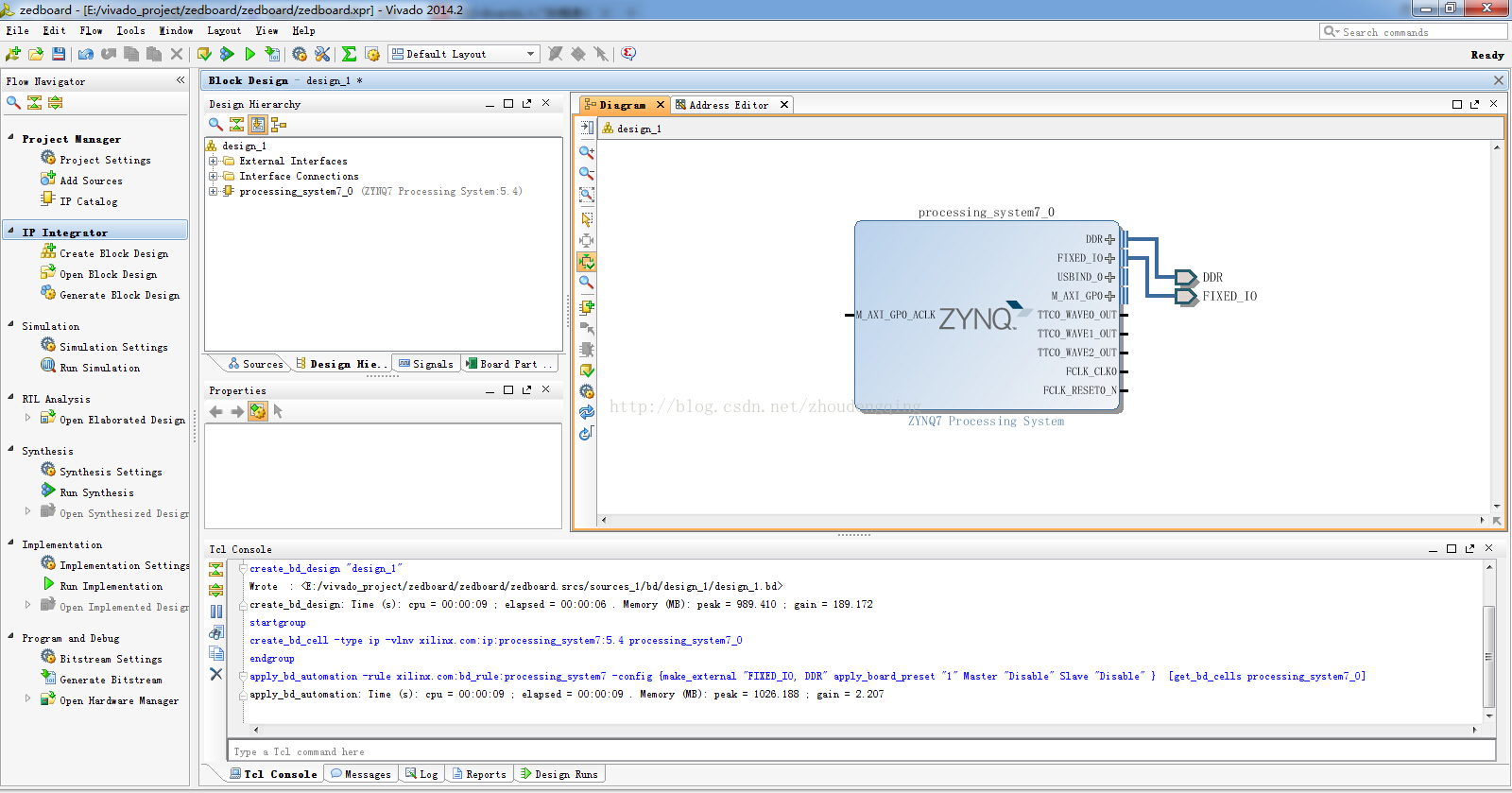

7.运行后,现象如下。

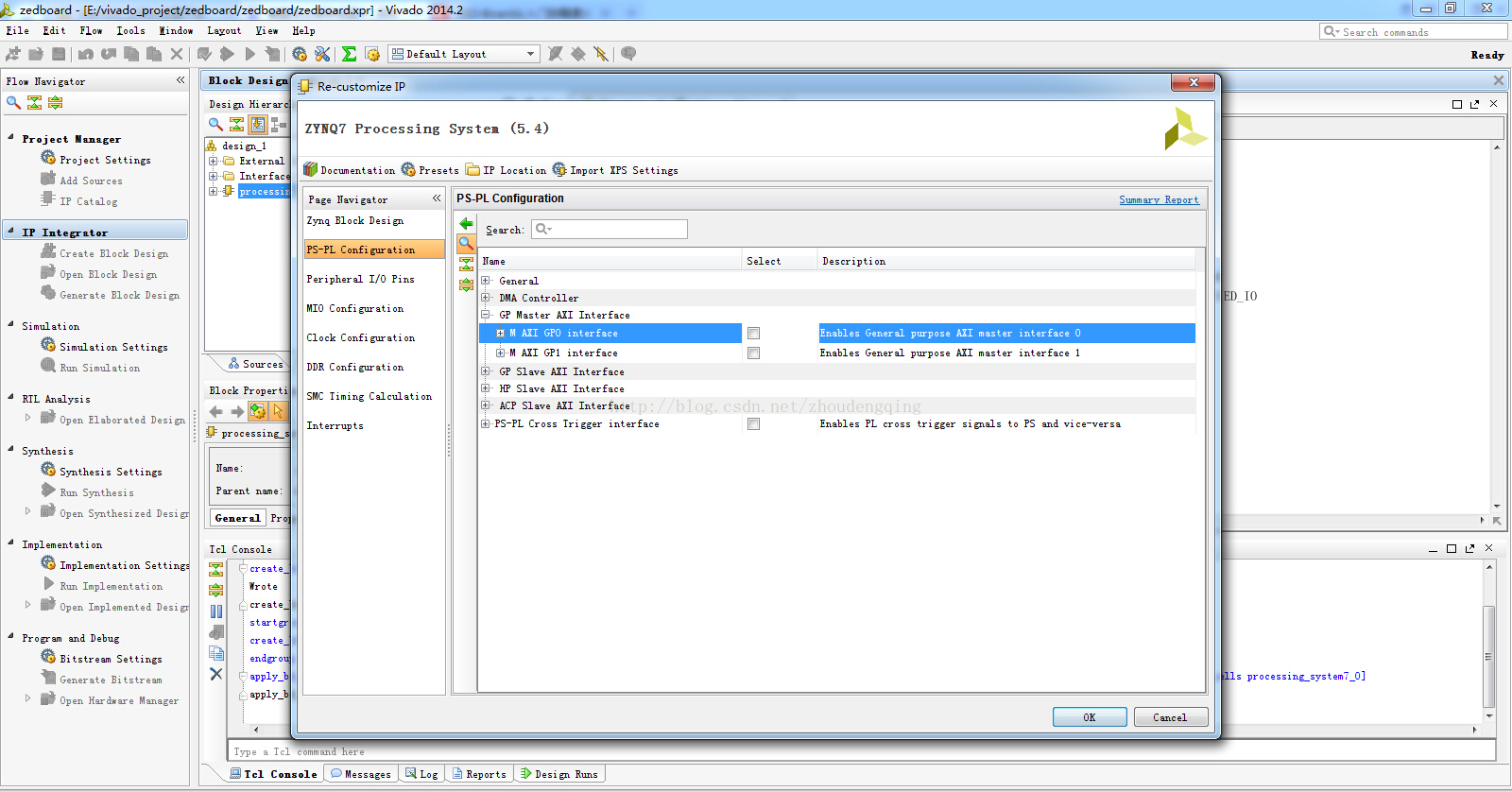

8.双击ZYNQ方框,弹出Re-customize IP对话框,进行如下设置,蓝色部分不要勾选。

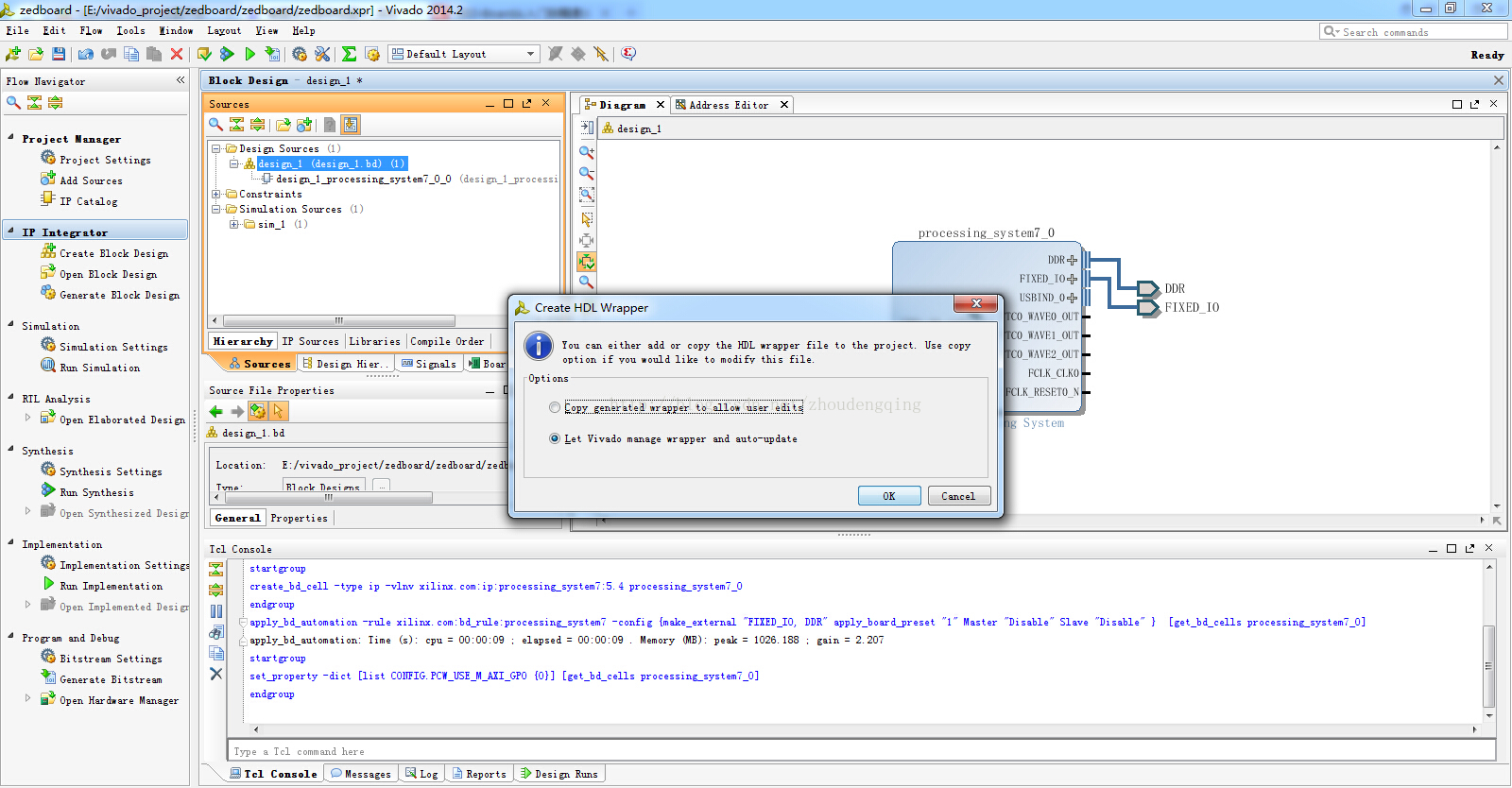

9.右击Block Design下方的design_1.bd选择Create HDL Wrapper,弹出Create HDL Wrapper对话框。保持默认,单击OK。

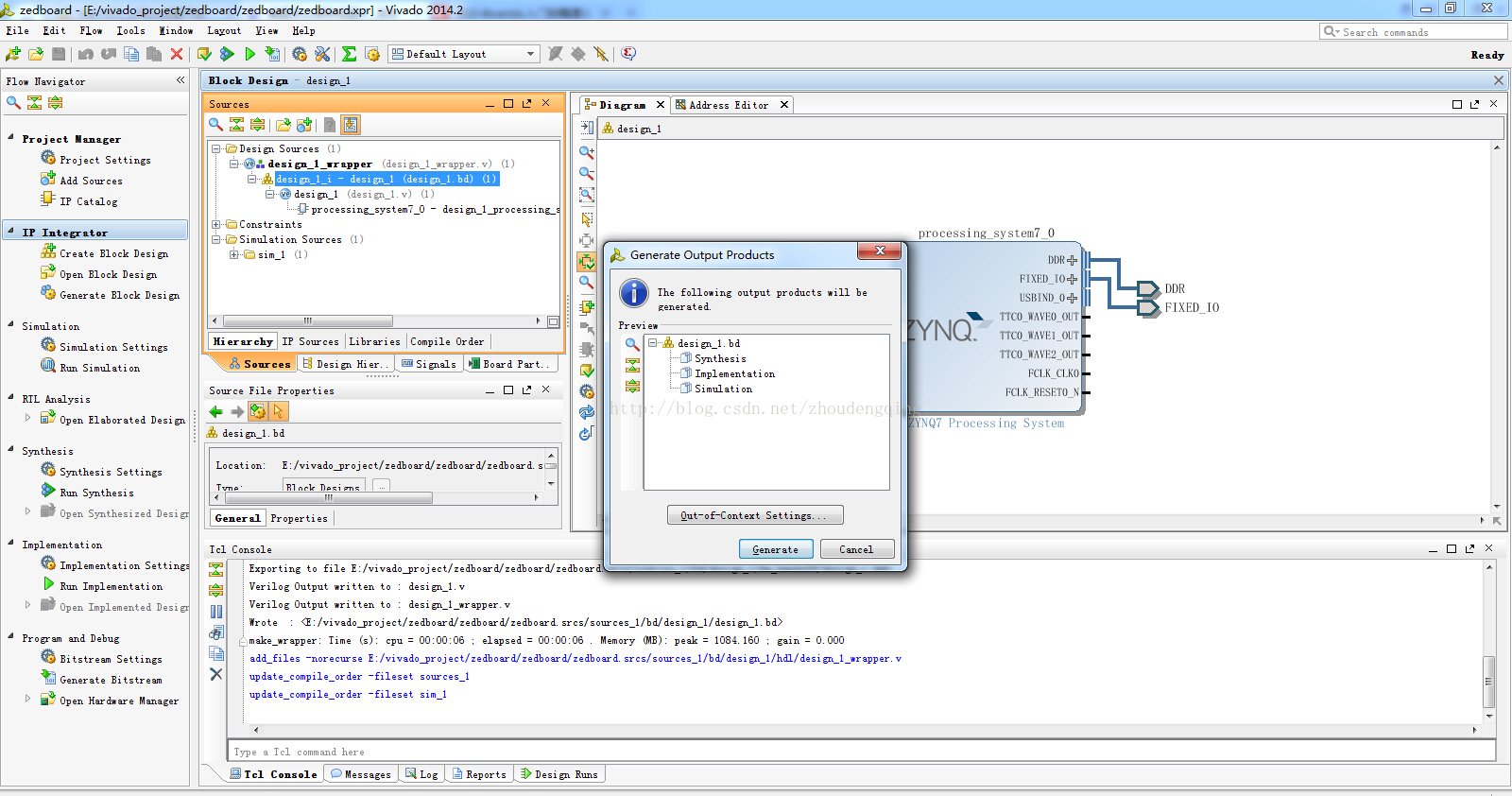

10.右击Block Design下方design_1_i-design_1(design_1.bd)(1)选择Generate Output Products,弹出对话框后单击Generate。

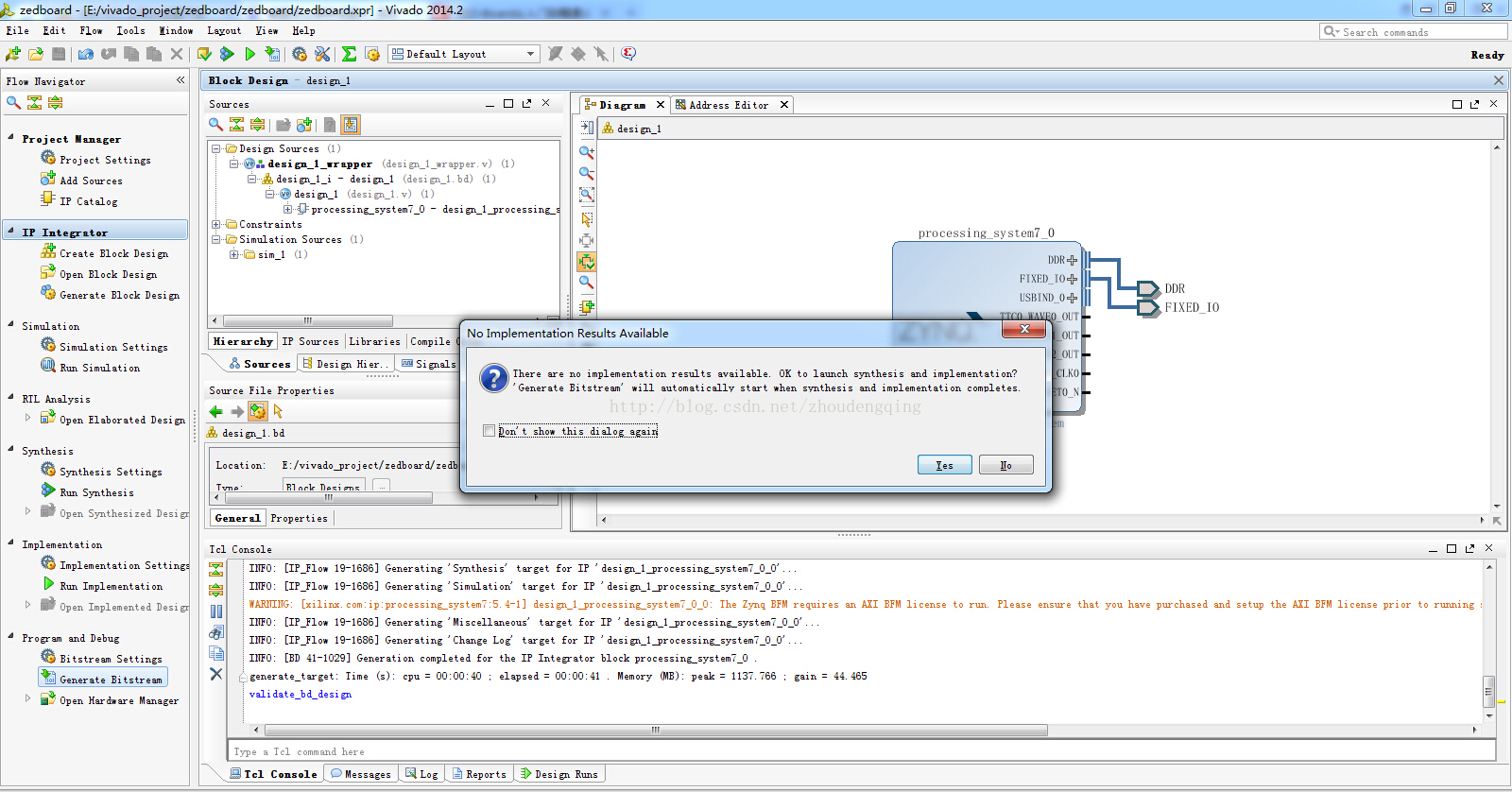

11.运行之后执行Flow Navigator->Program and Debug->Generate Bitstream。弹出对话框不用管它,Yes进行。

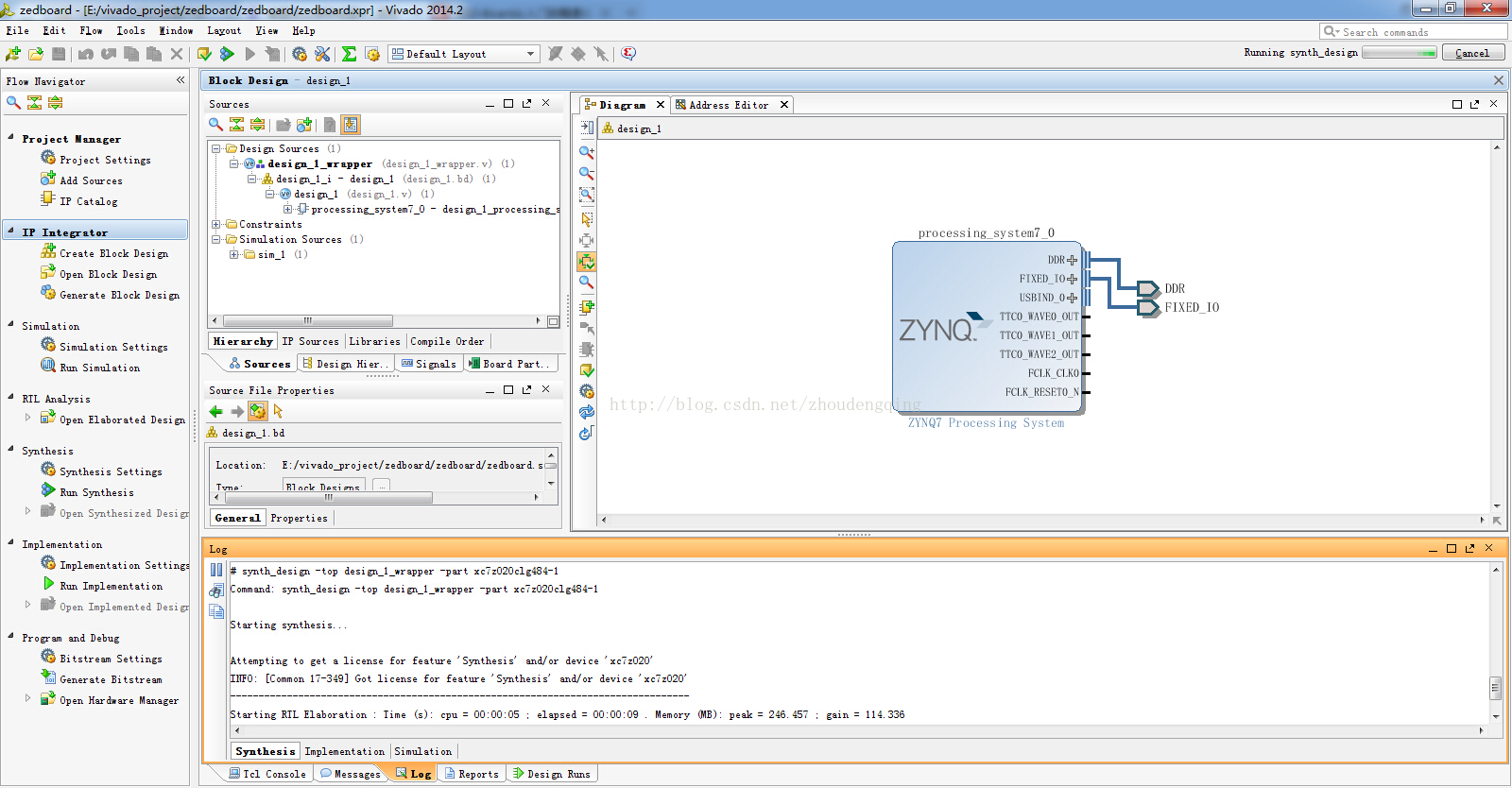

12.如下现在Bit文件正在生成中。

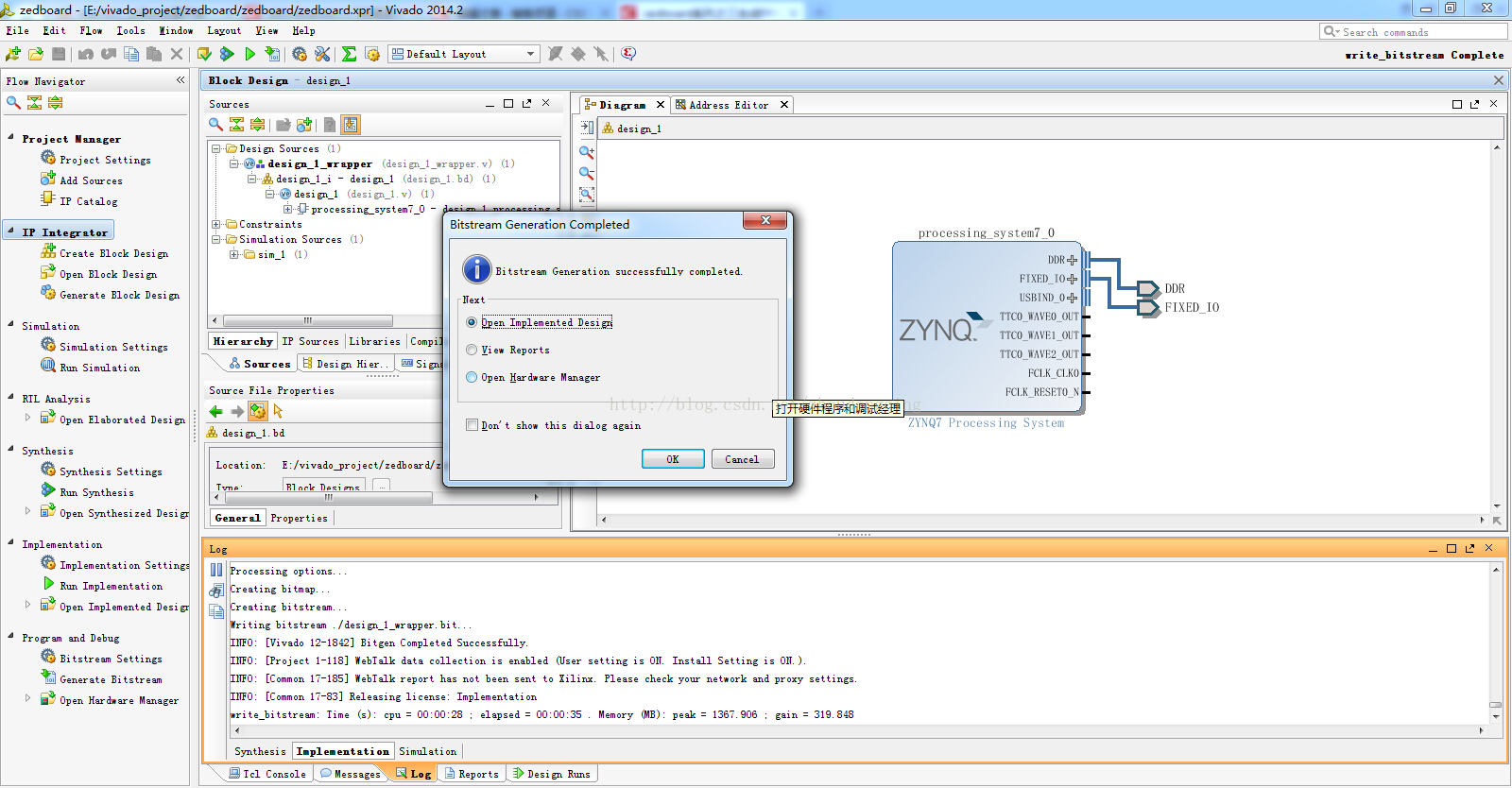

13.弹出Bitstream Generation Completed对话框后,说明bit文件生成完毕,单击OK。

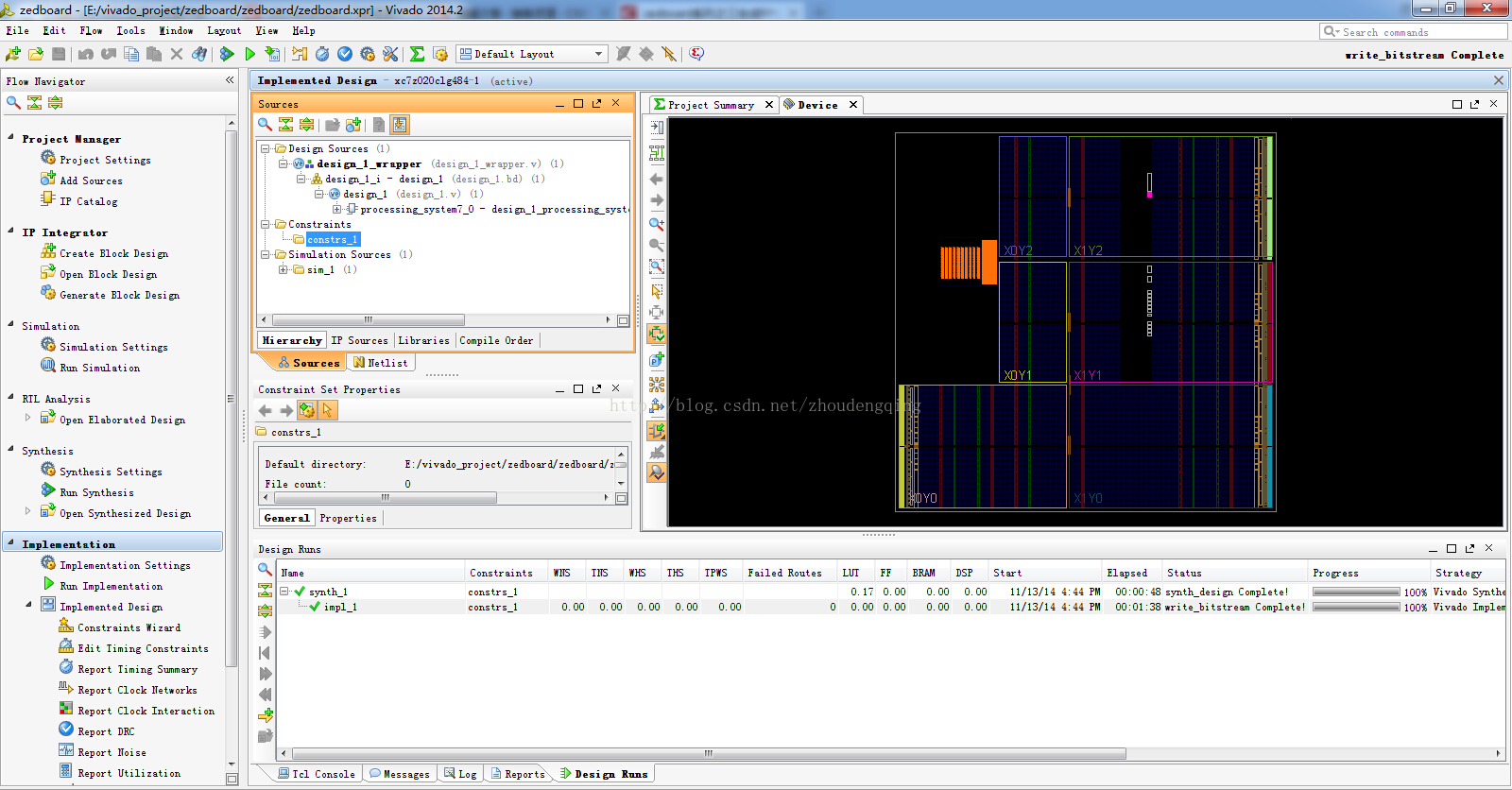

14.Bit文件生成后的界面如下
