Wireshark抓取PROFINET包问题总结

原创 已于 2024-06-09 22:13:56 修改 · 1.7k 阅读 · 14 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#wireshark #测试工具 #网络 #PROFINET

于 2024-05-24 11:12:32 首次发布

1.如何导入GSD文件 ?

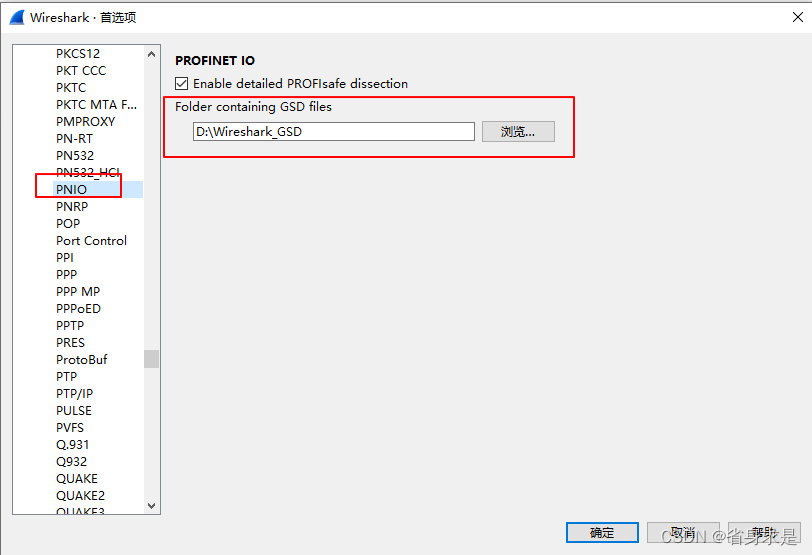

打开Wireshark在【编辑】->【首选项】->【Protocols】->【PNIO】，设置GSD文件的路径。

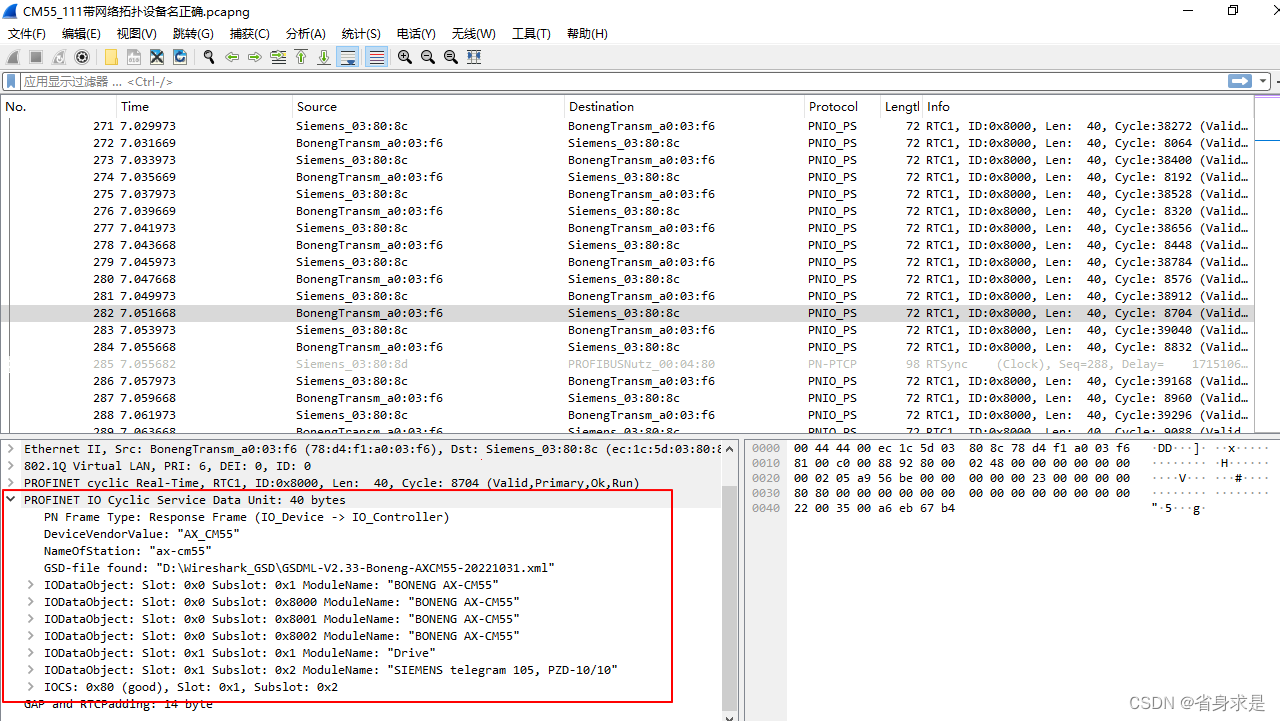

添加完成后，就可以解析报文了

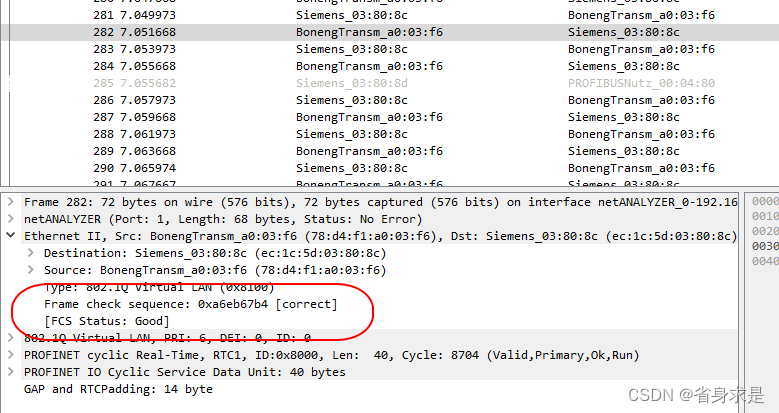

2.Frame check sequence和FCS Status显示 unverified ?

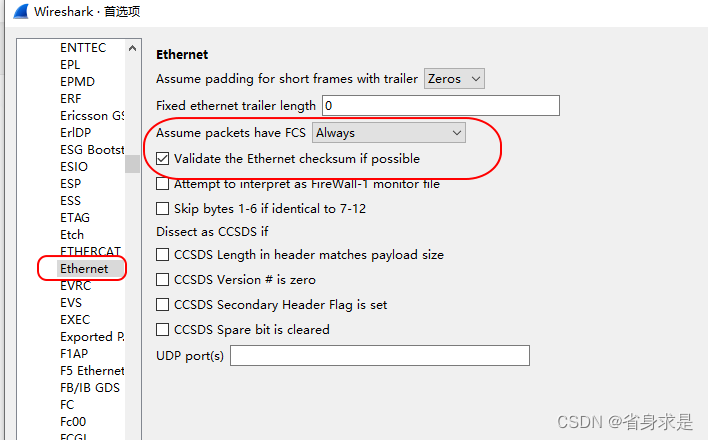

【编辑】->【首选项】->【Protocols】->【Ethernet】 将"Assume packets have FCS"改为"Always". 勾选"Validate the Ethernet checksum if possible"

3.开启LLDP的针对PROFINET解析,主要针对解析LLDP包中的站名和端口ID

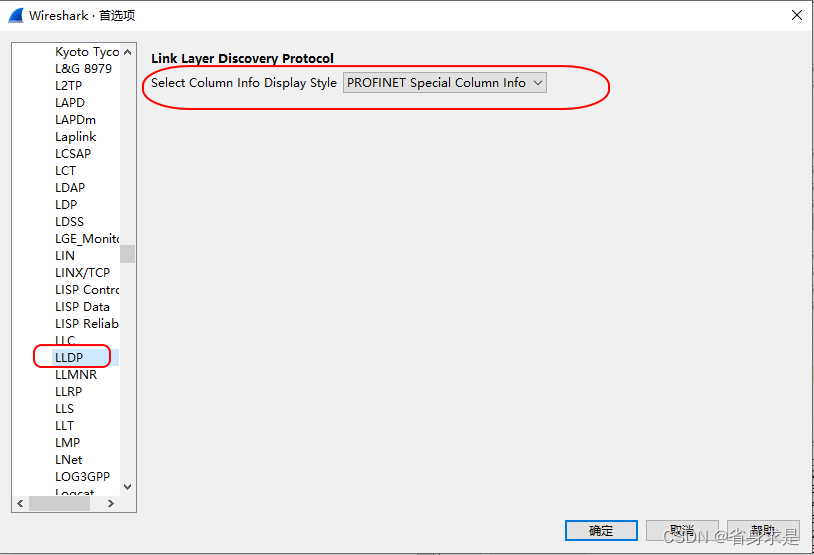

【编辑】->【首选项】->【Protocols】->【LLDP】下选为“PROFINET Special Column Info”

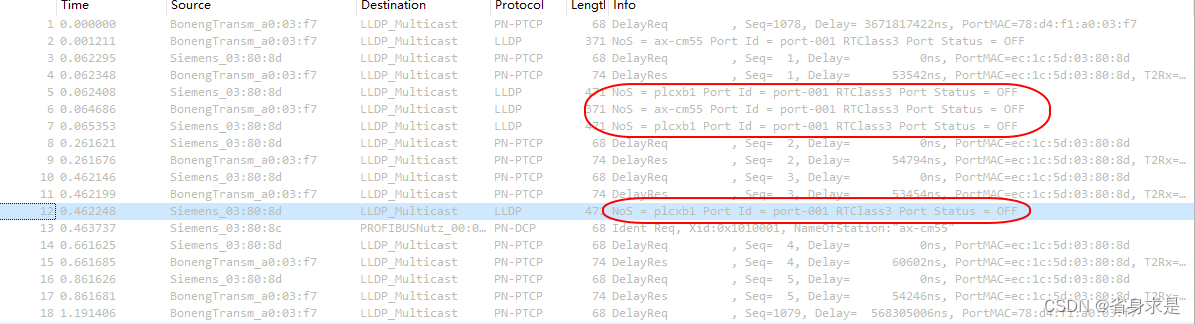

配置后，对LLDP包的解析信息如下

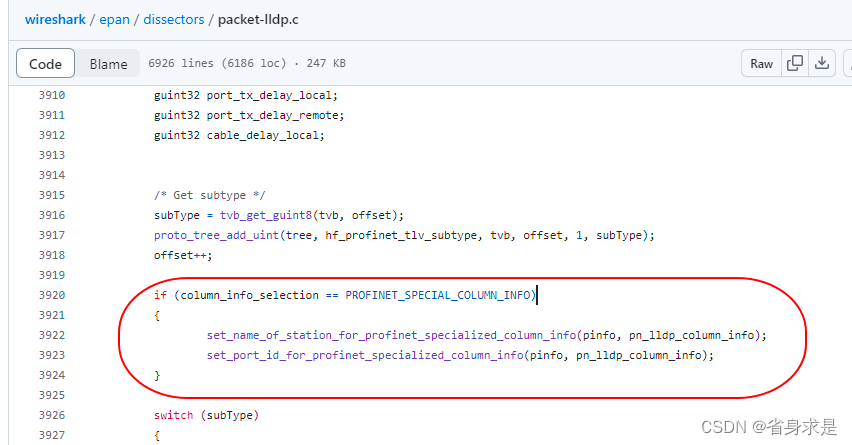

Wireshark的源码中对此信息的处理部分如下
