一种成熟的MODBUS上位机软件(MThings) 永久免费中文英文组态告警历史存储网关

声明：MThings为长念（上海）技术开发有限公司独立创作，我方已经向国家商标总局申请商标专利、向国家知识产权局申请多项发明专利、软件著作权。

软件下载https://gulink.blog.csdn.net/article/details/106459315​​​​​​注意：

A、MThings不同于普通的串口/网络调试工具或同类上位机软件，需要具备一定的Modbus标准基础知识和网络知识，强烈建议略读全文后使用。

B、软件自带《使用手册》，打开软件后点击F1。

1  概述

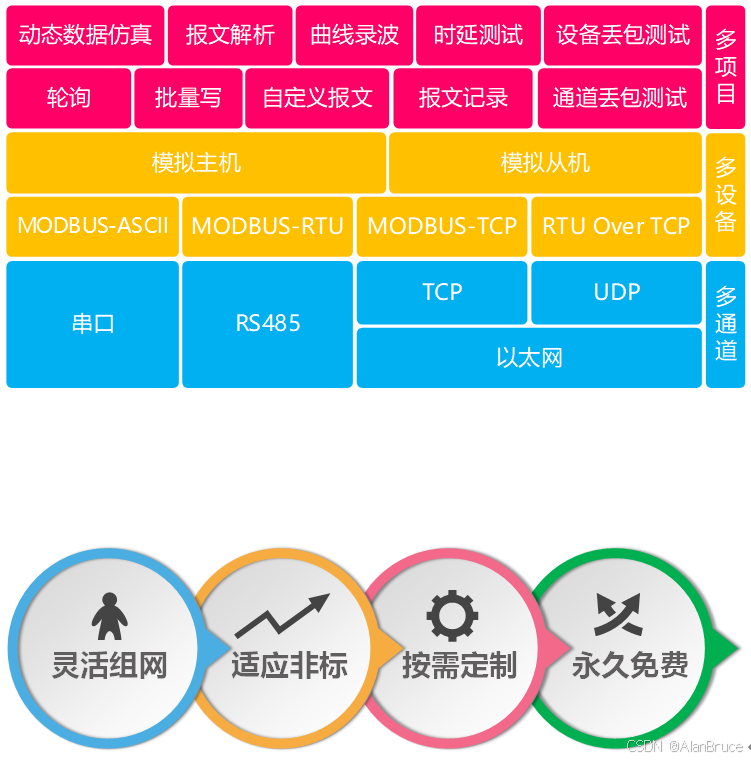

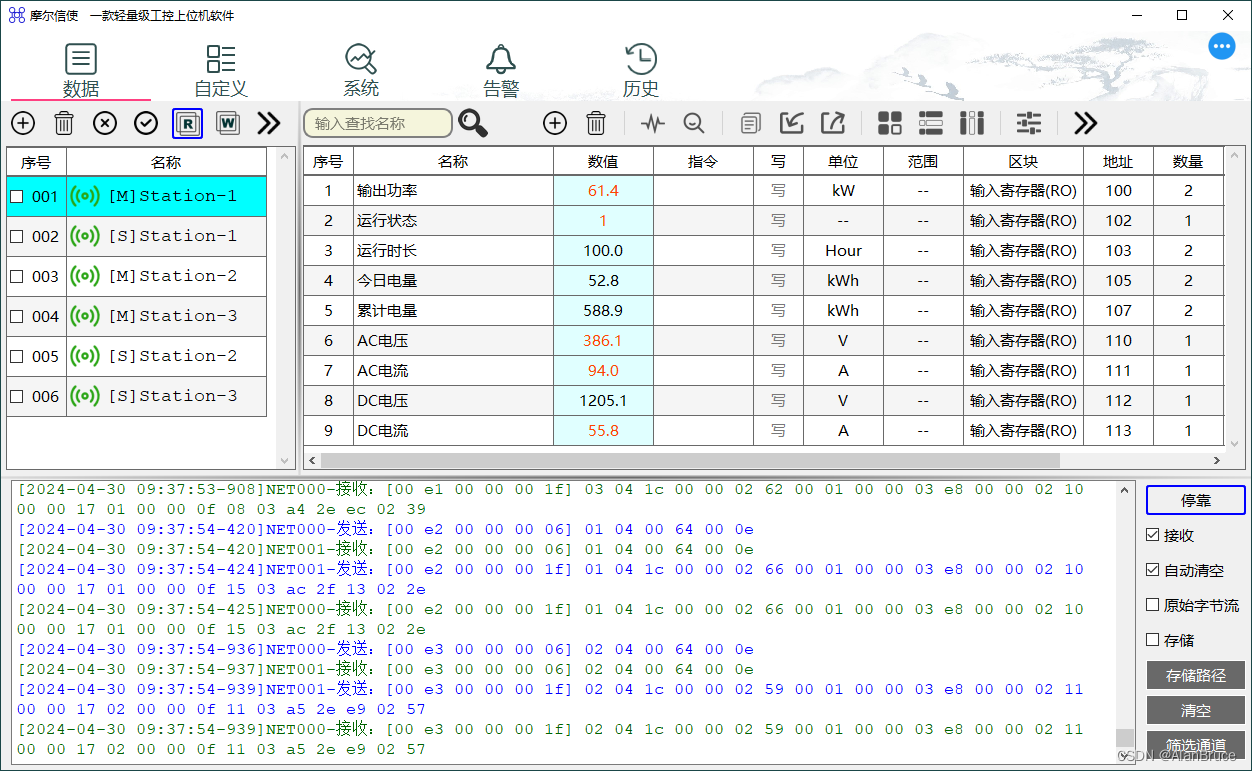

MThings是一款全新的标准化专业MODBUS上位机软件，提供主从机一体化操作，可用于MODBUS协议接口的调试测试、Modbus设备运维。它主要解决如下问题：

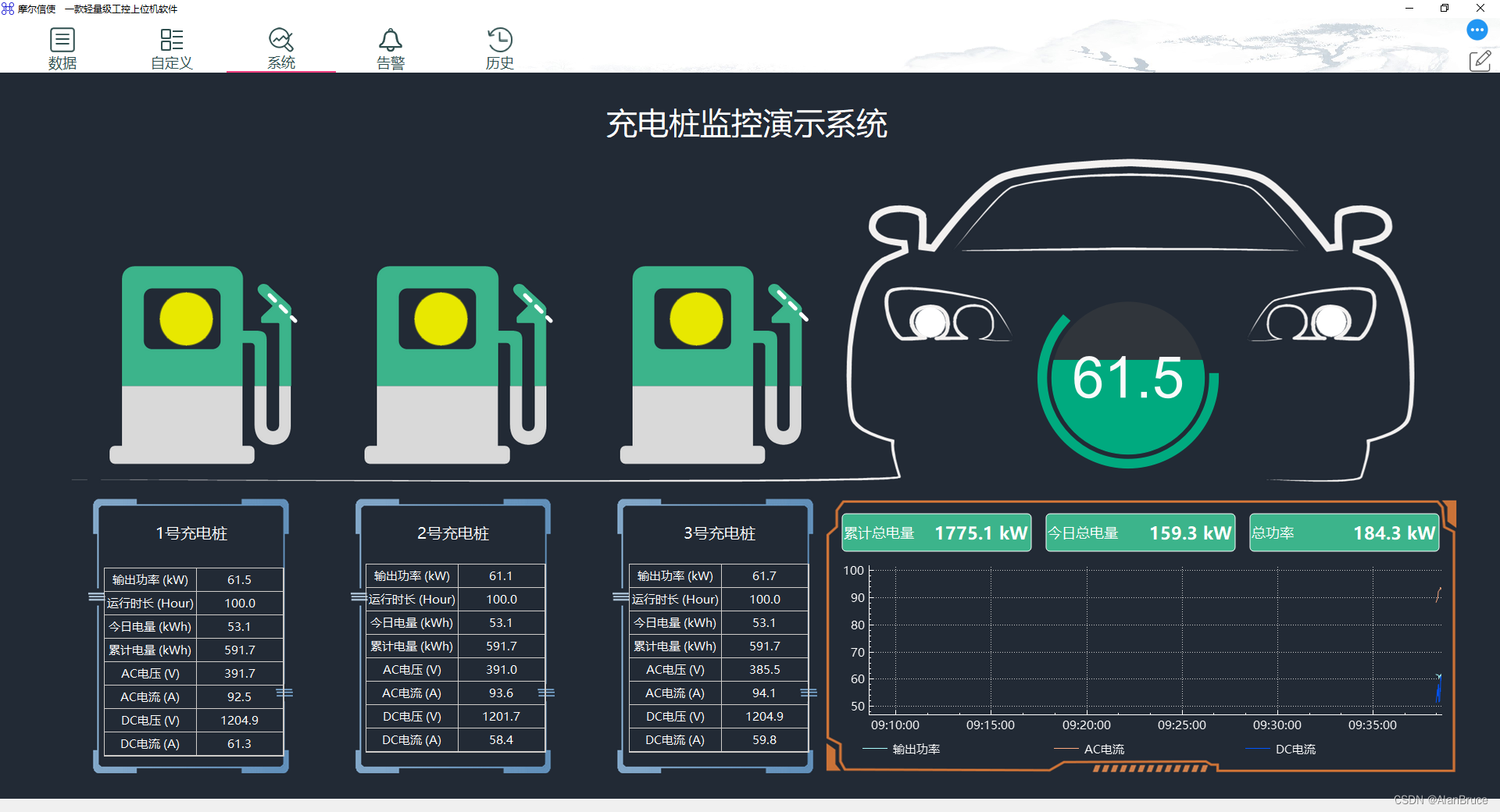

• 系统组态、实时告警、历史数据存储
• 数据网关（Modbus）、MQTT网关
• 模拟仿真上位机软件，支持MODBUS主机读写功能。
• 模拟仿真Modbus设备软件，支持Modbus从机被动读写功能。
• 支持多设备、多通道并发运行，无设备个数限制。
• 支持持久化数据配置、无菜单设计，操作友好。
• 支持MODBUS-RTU、MODBUS-ASCII、MODBUS-TCP。
• 支持串口、TCP客户端、TCP服务器（可接入多客户端）、UDP单播。
• 支持全链路报文监控、存储、分析。
• 支持丰富的链路丢包统计方法。
• 支持数据曲线录波，统计数据极值和均值，并可导出所有数据。
• 支持MODBUS数据配置模板导入导出。
• 支持多种变化数据模拟方法。
• 支持数据二次加工，界面呈现原始真实数据。
• 支持良好的非标协议适配。
• 性能优异，支持接入 > 500设备节点，超20K数据点。
• 永久免费，免安装，中文。

功能项	个人版	商用版
系统组态	无限制	无限制
历史数据	仅限一台设备	无限制
告警数据	最多3条告警配置	无限制
逻辑控制	无限制	无限制
数据网关	不支持	无限制
MQTT转发	不支持	无限制
Linux	不支持	定制部署
通道管理	功能完全相同
设备管理
用户管理
设备数据配置
模拟主机
模拟从机
实时数据曲线
自定义请求
报文统计
辅助工具

2  数据

MODBUS协议是一份相对简单的总线协议，交互流程和报文约定在《Modbus Application Protocol V1_1b3》中可以得到明确的解答。这里对经常引起歧义的数据块和数据定义阐述个人理解。

2.1  数据块

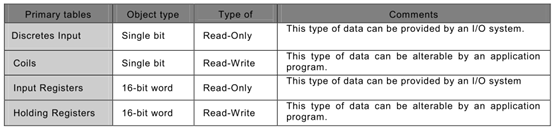

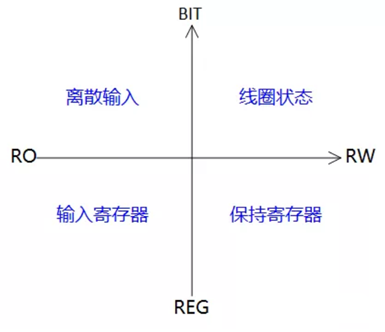

   协议中定义4种数据块，基于数据类型可分为两类：BIT数据和寄存器数据，结合读写属性，数据块之间的关系如下图：

2.2  数据

数据是数据块中具体信息的详细定义，不同数据块中的数据定义是相互独立的。一条数据定义可以包含多个连续BIT/REG数据点。

描述数据的属性主要包括：

＠隶属数据块

＠数据名称

＠数据地址

＠数据量

＠数据类型（协议类型）

＠数据系数（浮点数据被整形传输时涉及）

＠字节序（寄存器数据涉及）

＠字序（寄存器数据量≥2Word涉及）

＠同一数据块中，不同的数据定义的数据地址+数据量不能出现重叠；

＠任何数据块的数据在从机侧都是可读可写的；

＠不同数据块中的数据在从机侧可以指向同一数据对象，其拥有两个不同数据块地址，区别在于通过这种差异开放不同的读写权限;

＠REG数据的数据量最小为1，最大值不得超过上限（输入寄存器：125，保持寄存器123）；

＠BIT数据的数据量固定为1，代表占用1Bit，同时数据系数属性失效；

2.3     数据块与数据的关系

＠同一数据块中，不同的数据定义的数据地址+数据量不能出现重叠；

＠任何数据块的数据在从机侧都是可读可写的；

＠不同数据块中的数据在从机侧可以指向同一数据对象，其拥有两个不同数据块地址，区别在于通过这种差异开放不同的读写权限;

＠REG数据的数据量最小为1，最大值不得超过上限（输入寄存器：125，保持寄存器123）；

＠BIT数据的数据量固定为1，代表占用1Bit，同时数据系数属性失效；

2.4    传输类型与呈现类型

协议数据定义方式主要基于传输设计，其与UI数据之间势必存在相互转换的问题，包括类型、长度、功能差异。

MThings提供友好的数据可视化方法，支持以实际业务格式展示报文数据。

传输类型即MODBUS数据协议中定义的类型，通常以整形居多，但往往并非数据实际格式，使用者为了确认数据的正确性需要重新计算。不够直观的调试数据无疑严重影响调测效率和准确度。

MThings支持用户指定每项数据的传输类型和呈现类型，调试过程中，软件自动按配置转换，界面呈现的数据将是数据的真实内容。

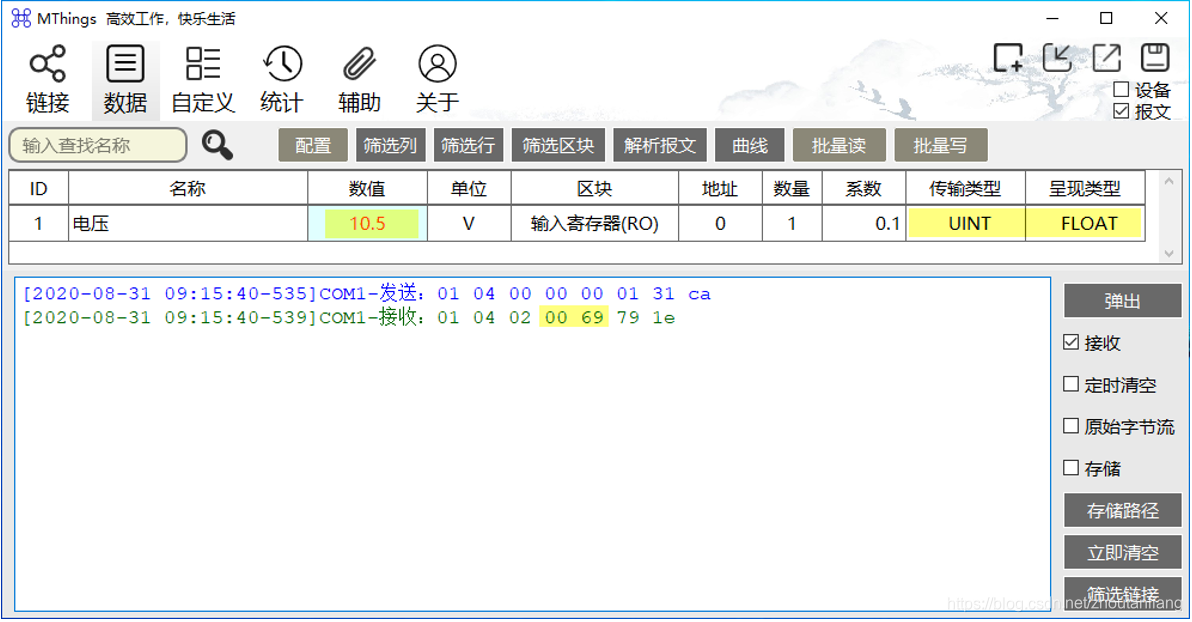

例如，从机上报电压数据10.5V，寄存器传输过程中数据则为0X0069，MThings收到数据后，将整形数据乘以系数0.1，界面呈现还原之后的数据10.5V。

在录入数据配置时，MThings提供的参数包括传输类型、呈现类型、系数、单位四项配置，他们的含义分别是：

参数	含义
传输类型	有符号整形（INT）、无符号整形（UINT）、浮点型（FLOAT）、字节流（BYTES）、位数据（BIT）
呈现类型	十进制整形（INT-DEC）、十六进制整形（INT-HEX）、浮点型（FLOAT）、字节流（BYTES）、字符串（STRING）、纪元秒（TIME）
系数	如呈现数据类型为浮点型且传输类型为整形，需配合系数使用，软件自动将收到的数据乘以系数转化为浮点数据来显示。
单位	辅助数据含义描述，直接呈现在界面

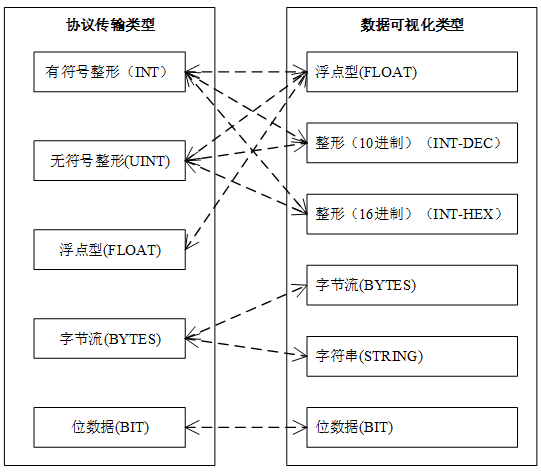

MThings支持多种协议传输类型和UI数据类型，对应关系如下：

3  功能介绍

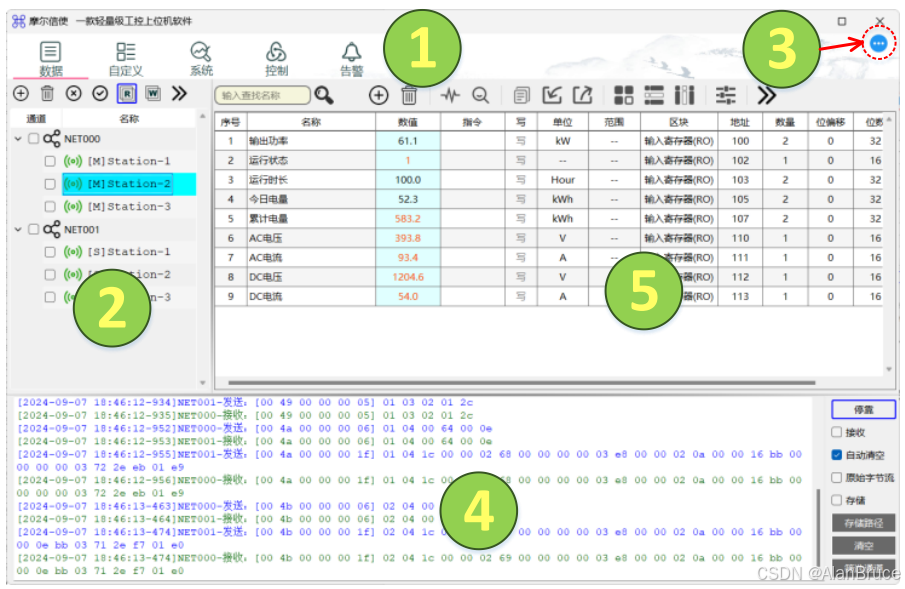

3.1  界面分区

1. 主菜单：用于切换“主功能页面”。
2. 设备列表：辅助“主菜单”，用户通过单击设备名称，可切换当前激活设备，指定新的“主功能页面”所属设备。
3. 更多功能：作为配置文件操作、通道管理、系统参数、用户管理、授权管理等功能入口。
4. 报文监控：查阅和管理各链接的通信报文。
5. 主功能页面：对应“主菜单”，提供主功能操作界面。

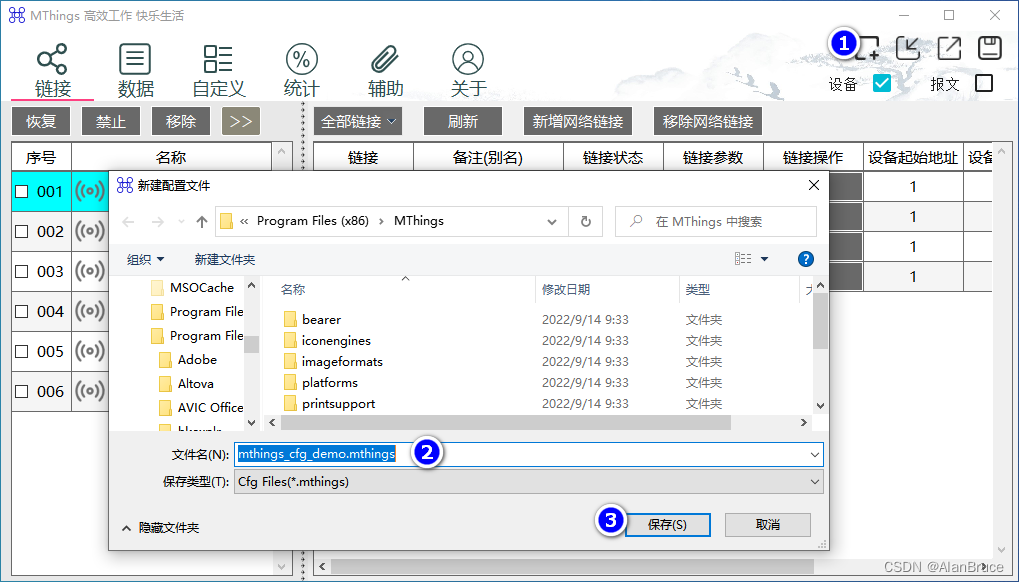

3.2  新建工作配置文件

注：开始阶段如果没有加载其他配置文件，可跳过该步骤，程序退出前点击保存也可以创建配置文件。

3.3  创建串口设备

     ① 确认串口参数是否正确，可修改

    ② 输入设备/节点地址，可一次添加多台设备

注：起始地址 ≤ 结束地址，起始和结束地址相同代表添加一台设备，程序根据指定的起始到结束地址，自动为区间内每个地址创建一个设备。

    ③点击添加按钮

    ④选择待添加的设备类型

    ⑤设备添加成功后，可在此处查看到该设备。

注：设备名称默认格式：[M/S]端口名称-地址，用户可双击设备名称单元格自行修改，但是需要保证新名称不与其它设备名称冲突，否则名称修改失败。

注：同一路端口/链接中，不允许添加不同设备类型设备。

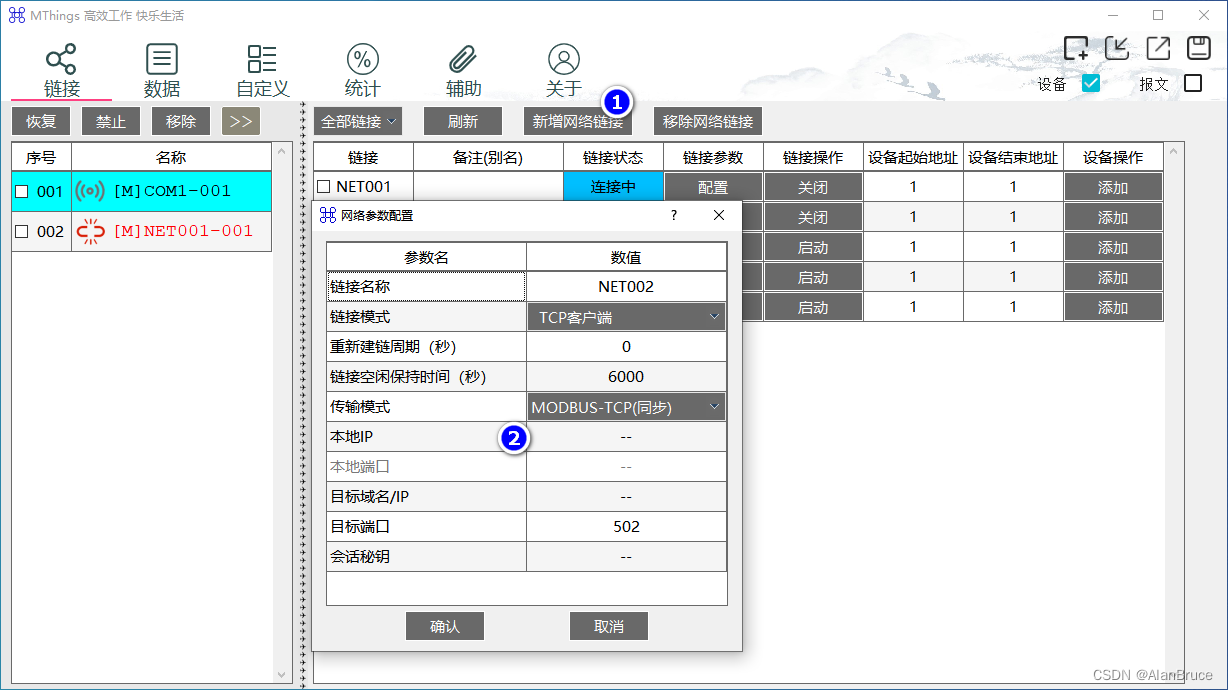

3.4  创建网络设备

相比添加串口设备不同，添加网络设备前，需要先添加网络链接。

    ①单击后新增一路网络链接

    ②确认链接模式和链接参数，由于MThings支持多种网络链接模式，详情参考《使用手册》。

后续操作与串口设备添加过程相同。

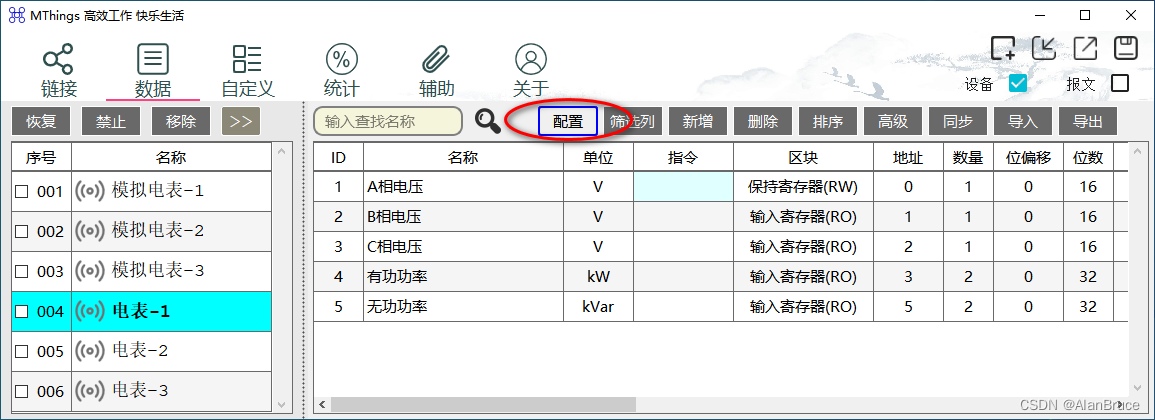

3.5  编辑设备数据配置

    ①点击主菜单中的“数据”，切换到设备数据操作界面

    ②点击需要数据配置的设备

    ③点击“配置数据”按钮使得当前设备进入数据配置态

    ④点击“新增数据”按钮新建一条数据配置项，数据表格中同步增加一条默认配置

    ⑤修改数据配置项中各项参数

注：修改过程中程序会自动关联参数变更，请仔细确认各项参数是否正确。

    ⑥点击按钮退出数据配置态

注：读写数据前，务必退出配置态。

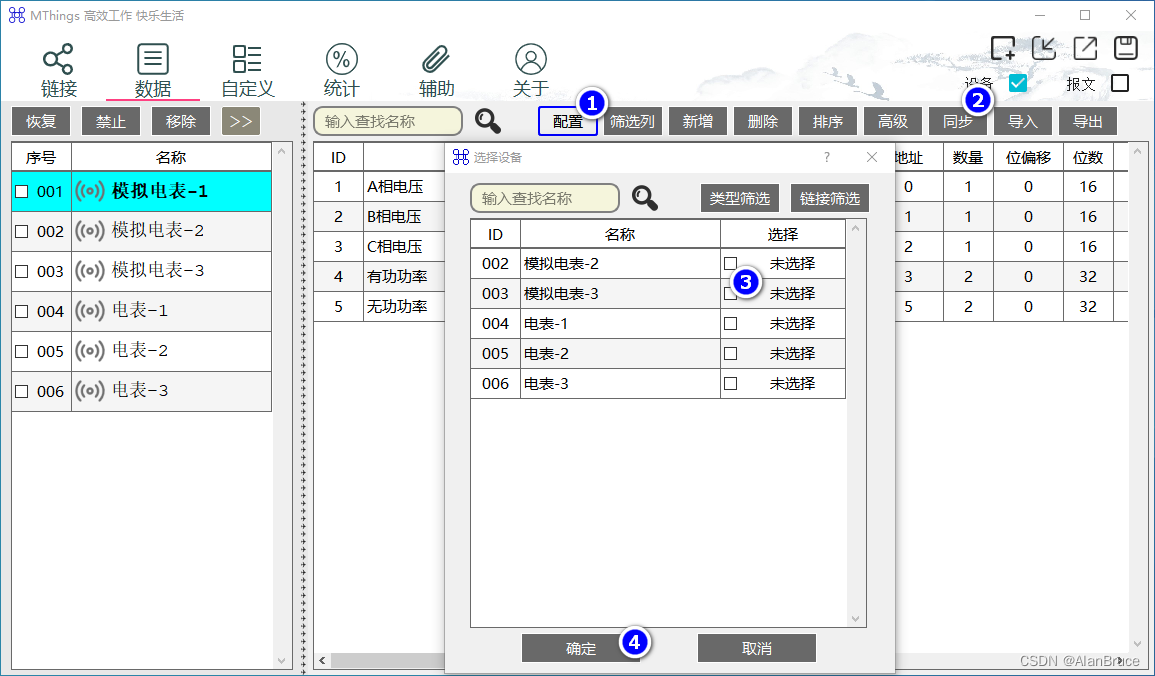

3.6  同步数据配置至其它设备

    为了简便多设备的数据配置工作，程序支持在不同设备之间进行配置共享。

    ①在源设备（数据配置共享）中点击按钮进入数据配置态

    ②点击“同步”按钮

    ③选择配置同步的目标设备

    ④点击“确定”按键后开始配置同步

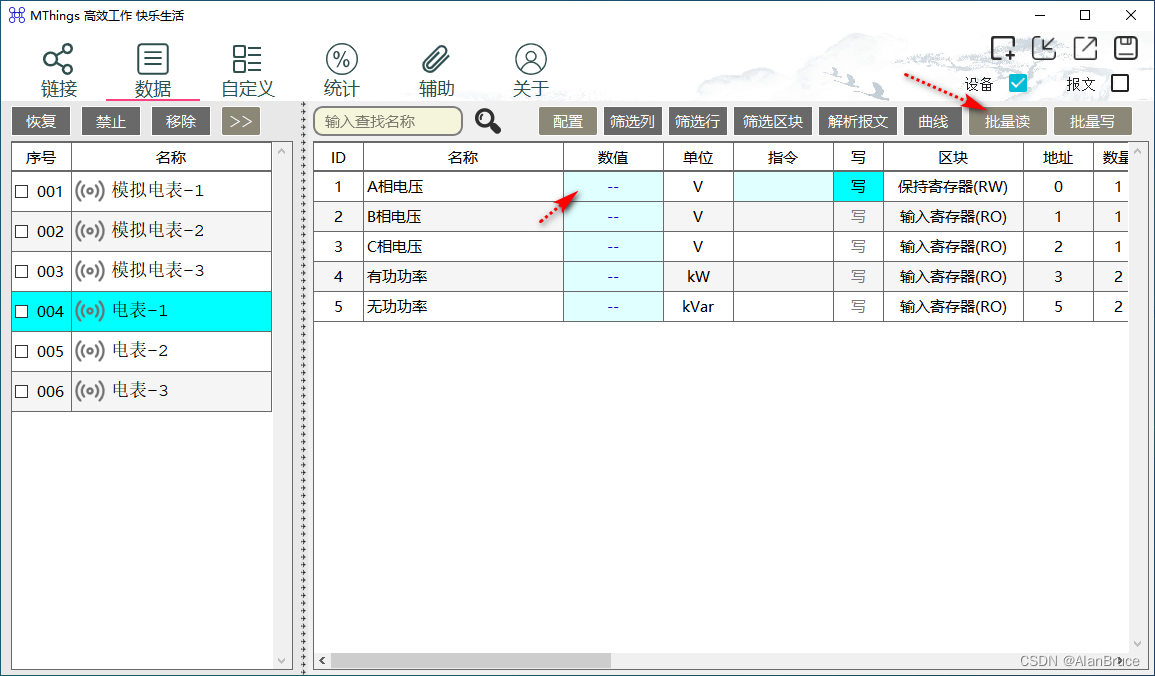

3.7  读数据（主机设备）

    读数据有两种方式：

    ①双击“数值”列单元格，程序自动发起一次数据（当前行）的读取请求

     ②点击“批量读”，一次发起多个数据的读请求（批量读配置项已选择），用户也可根据提示发起循环批量读。

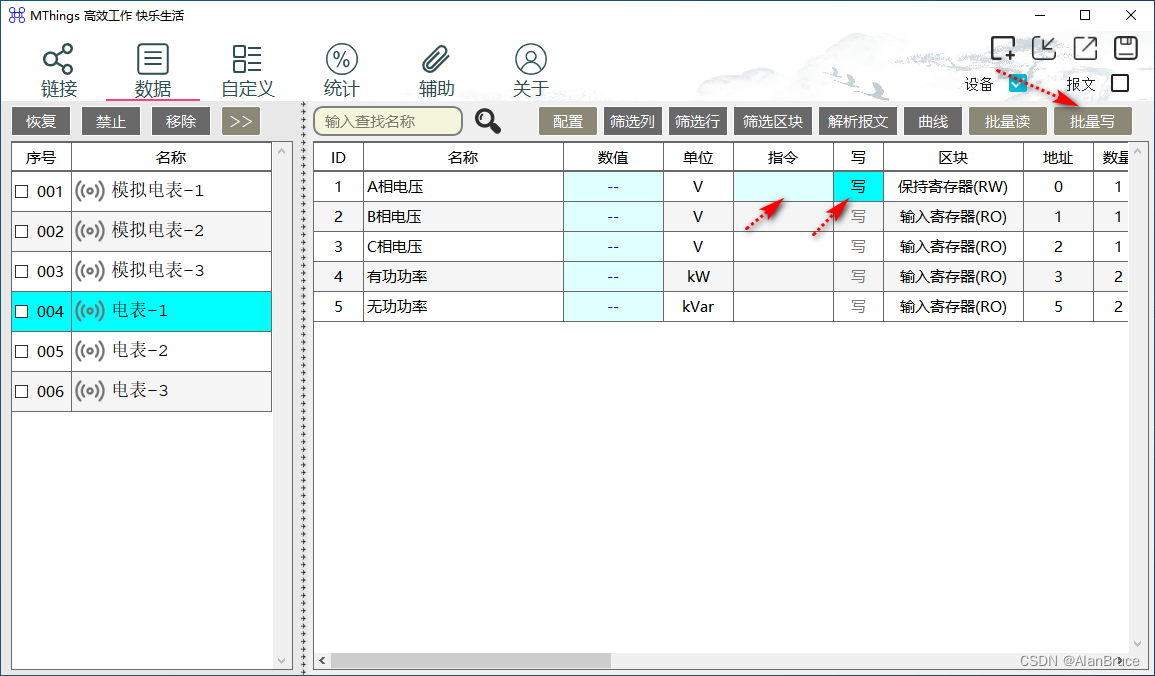

3.8  写数据（主机设备）

    写数据有两种方式：

    ①双击“指令”列数据单元格，编辑待写入的数据；双击“写”按钮，发起单个数据的写请求；

    ④点击“批量写”，一次发起多个数据的写请求（批量写配置项⑤已选择），用户也可根据提示发起循环批量写。

3.9  配置模拟数据（从机设备）

    从机设备的数据主要用来供主机读取，是为模拟数据。

    模拟数据修改方法很简单，双击“数值”列数据单元格，输入相应数值即可。

    如果需要将设定的模拟数据存储至配置文件，需要单击“配置数据”按钮，进入设备数据配置态后修改数据数值即可。

3.10  退出程序

    用户关闭程序前，程序自动检查配置是否在使用过程中出现变更，并给出存储提示，所以请关注程序退出时弹出的提示信息，并给出正确选择。

4 数据配置

数据配置是进行MODBUS读写操作的必经步骤，快速高效准确的完成数据配置是调测工作的前提。

4.1  开始数据配置

进入任一设备的数据界面，单击“配置数据”按钮，当前设备进入数据配置态。进入配置态后，MThings强制显示所有配置数据，包括手动隐藏的配置行，且配置态中不允许隐藏任何配置信息。进入配置态后，MThings自动关闭所有当前设备正在进行后台通信，配置完成后，需要手动恢复。

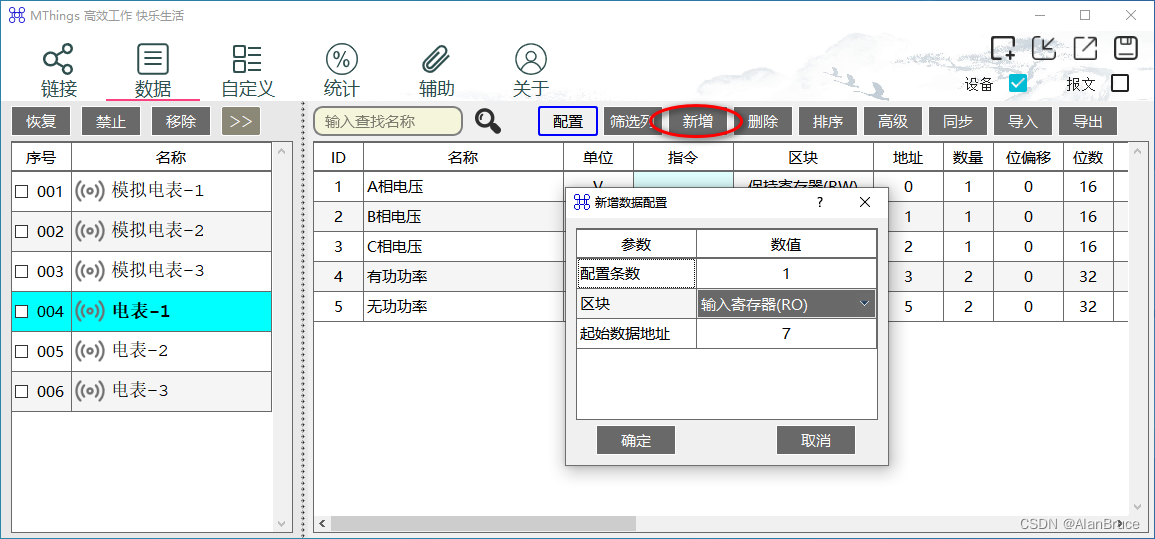

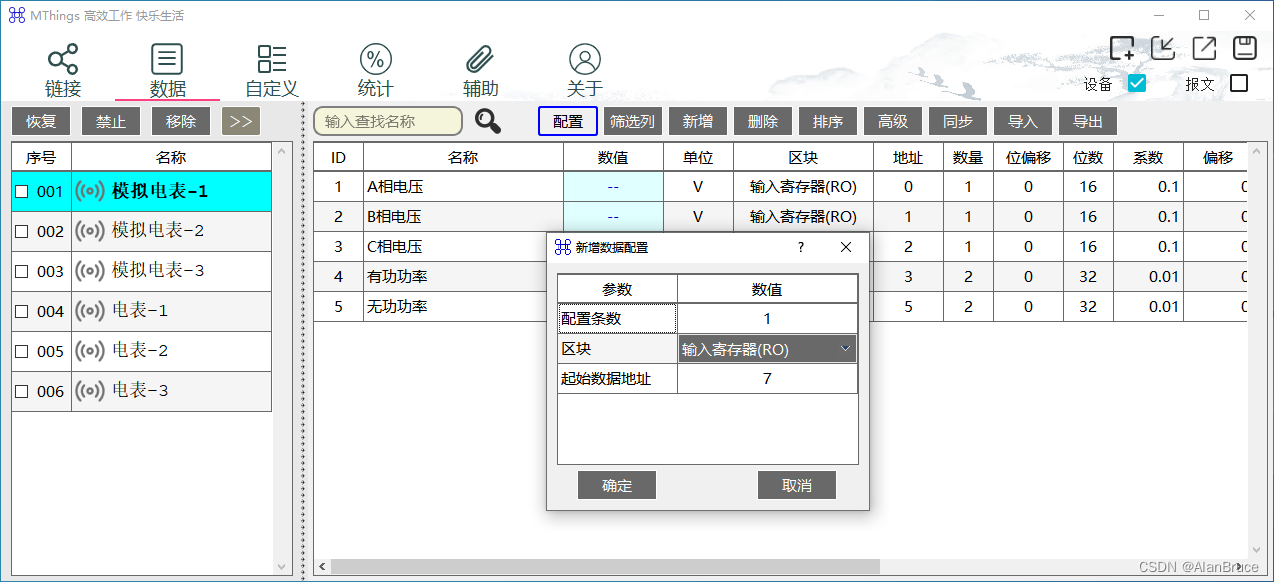

4.2 新建数据配置

单击“新增数据”按钮，随后弹出的对话框中可指定新增配置的个数。 新建的配置数据默认添加在表尾，用户可通过“上移”或“下移”按钮控制一行或多行配置上下移动。

MThings支持以现有配置为模板来新建配置，单击“新增数据”按钮前，选中参照的数据配置行即可。如果没有选择任何数据配置行，MThings默认选择最后一行为新配置模板。

4.3  修改数据配置

修改数据是最重要的步骤，MThings提供多种自动关联动作和校验功能，辅助用户准确完成数据配置。

通常，根据MODBUS协议点表的数据定义分别录入数据名称、数据区块、数据地址、数据量、单位、范围、系数、显示类型、传输类型、字节序、字序，普通单元格双击编辑即可。

其中，寄存器数据的数据量即为寄存器个数，BIT数据的数据量固定为1。

传输类型为协议定义类型，即报文中原始数据类型。

显示类型为期望数据在MThings界面上被解析的目标类型。

数据传输类型、显示类型等字段会根据其它字段的变化，自动匹配可选择项，非匹配类型将被禁用。

系数用于整形数据（传输类型）和浮点型（显示类型）相互转换，其他情景下，固定为1。举例：系数设置为0.1，原始传输数据为123，则界面显示数据为12.3。

4.4      数据配置项的关联规则

1)   BIT类型数据，数据量固定为1，传输类型固定为BIT，数据系数固定为1，字节序、字序禁止为无效；

2)   寄存器类型数据，传输类型禁止为BIT；

3)   输入寄存器数据量不超过125；

4)   保持寄存器数据量不超过123；

5)   传输类型为浮点型时，系数固定为1；

6)   数据量为1时，传输类型禁止浮点型；

7)   数据量不是1、2、4时，传输类型禁止所有整形；

8)   传输类型为整形或浮点型时，字节序和字序可配置，否则禁用；

9)   数据量为2、4时，字序可配置，否则禁用；

10)当前显示类型为字符串(STRING)或码流（BYTES）时，该数据不支持曲线绘制；

4.5      退出配置态

单击“数据配置”按钮，MThings检查所有数据配置是否合法，如果检查通过，当前设备返回到操作态，否则提示配置异常，并给出异常原因。

4.6      如何更高效

使用配置同步功能，编辑一台设备配置后，将当前配置同步给拥有相同点表的其它设备；借用已有数据配置模板添加新数据配置；

注意事项：

1、运行电脑的显示器分辨率：800*600或更高，推荐使用分辨率1920*1080。支持Win7及以上版本，兼容32/64位。
