MIPI 系列之 DPI

在 MIPI 协议族种，除了 DSI(用于显示)、CSI(用于摄像头)以外，还有几个概念会经常的涉及到，这里把它们拎出来晒一下，免得有盲区；

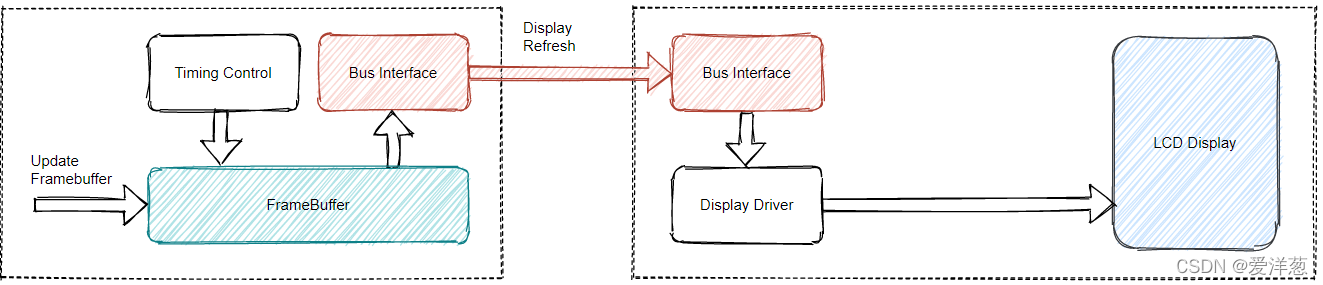

MIPI DPI 的全称为 Display Pixel Interface，是用于主机到显示设备的的一种数据传输标准；显示设备的话，分为很多种不同的类型，有的显示设备本身内部不带 Framebuffer，那么就需要主机不停的给显示设备送数据；还有的显示设备，它内部集成了 Framebuffer，主机只需要发送一帧的数据过去，然后主机就可以休息了，显示设备控制芯片那端的 Framebuffer 会自动的按照刷新率往显示上送；

DPI 的主要使用场景，就在不断的往显示设备送数据，即，显示设备端没有 Framebuffer 的情况；

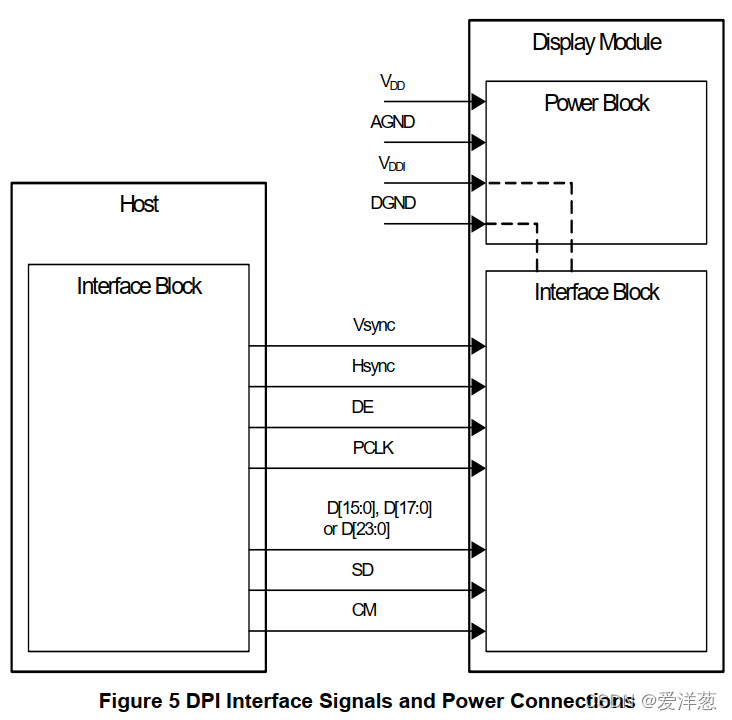

 我们来看以下 DPI 的接口信号定义：

左边是我们的 CPU 的 DPI 控制器，右边是显示设备的控制器；

右边上面是供电口，暂时不管他，没有在本次讨论范围之内；

我们可以看到，Host 给 Display Module 之间通信，是通过单向的很多条信号实现的；这个信号看起来怎么这么像我们的 VGA 或者 LCD 的信号呢？的确是这样的，

Symbol	Name	I/O	Descriptions
Vsync	Vertical Sync	O	列同步信号
Hsync	Horizontal Sync	O	行同步信号
DE	Data Enable	O	数据有效信号
PCLK	Pixel Clock	O	像素时钟信号
D[x:0](x=15/17/23)	Pixel Data	O	像素信号
SD	Shut Down	O	控制关闭 Display
CM	Color Mode	O	切换 Normal Color 还是 Reduce Color Mode

可以看到，我们的数据信号可以是 16bit、18bit、24bit；

像素时钟取决于具体要显示的内容，比如你要传一个 720p @ 16fps 的 RGB565，那么像素时钟就可以计算出来；（也查阅相关的手册）

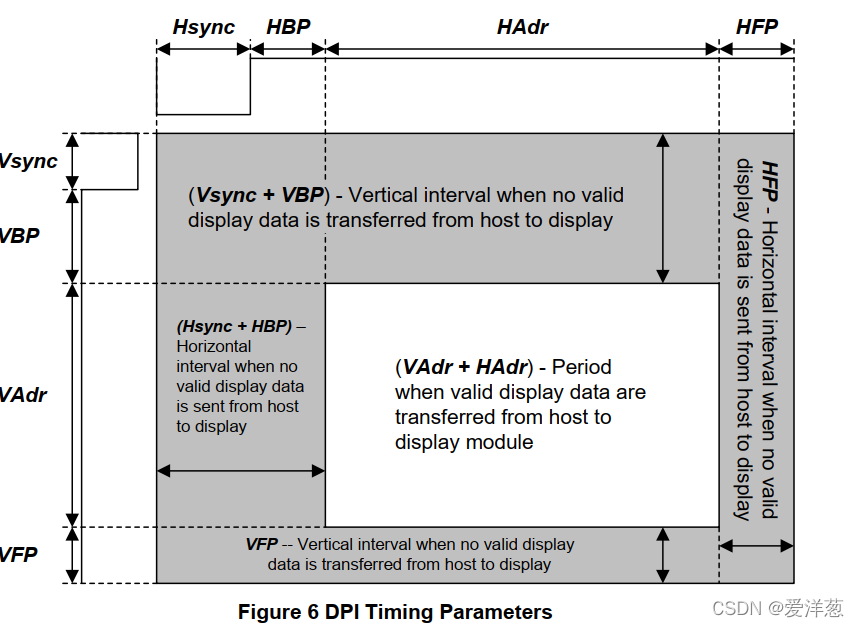

既然 DPI 的时序和 VGA，以及 LCD 是一致的（《LCD 时序分析》、《VGA 时序分析》），那么在这里不多说了，直接把 DPI 的 Timing 贴上来：

 哈哈，是不是久违的感觉；

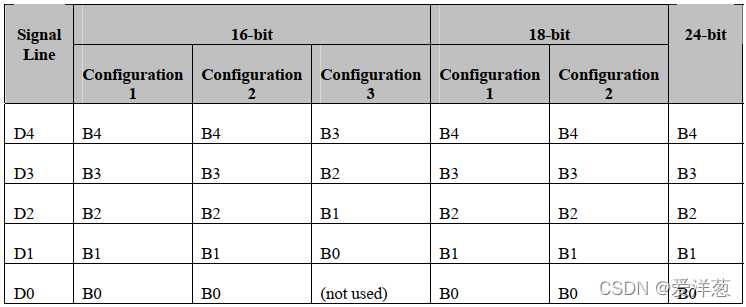

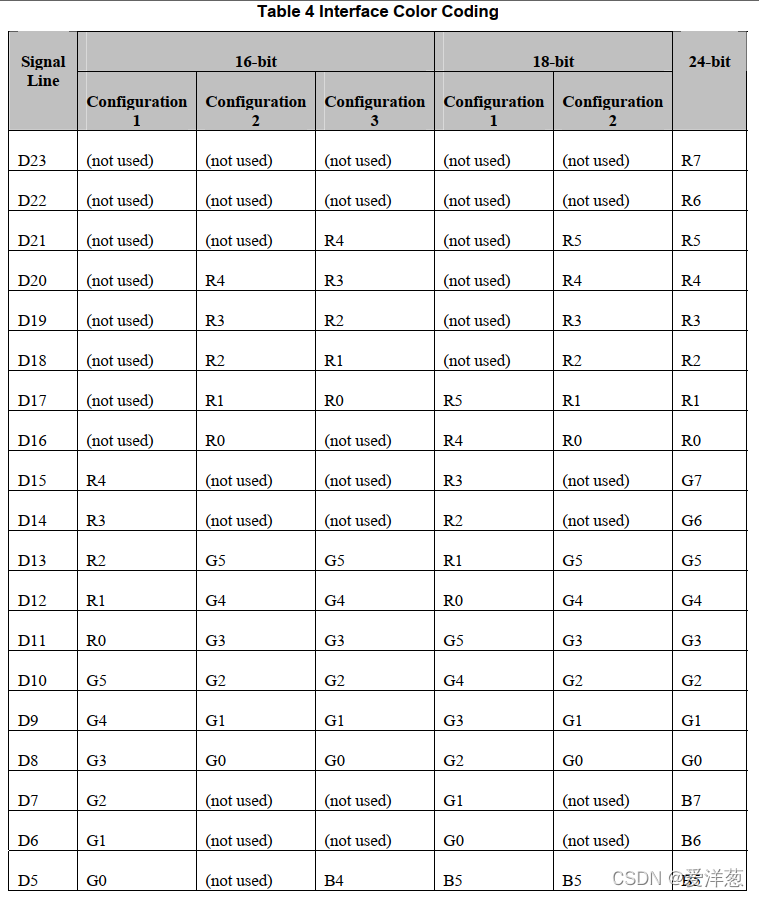

除了时序，还有一点需要注意的是，Color Coding，也就是当在使用 16 bit、18 bit、24 bit 来传输像素 RGB 数据的时候，几根线上的 RGB 通道是如何进行排列的：

这里引出了 16bit 的 CFG1、CFG2、CFG3，以及 18bit 的 CFG1、CFG2；的配置；
