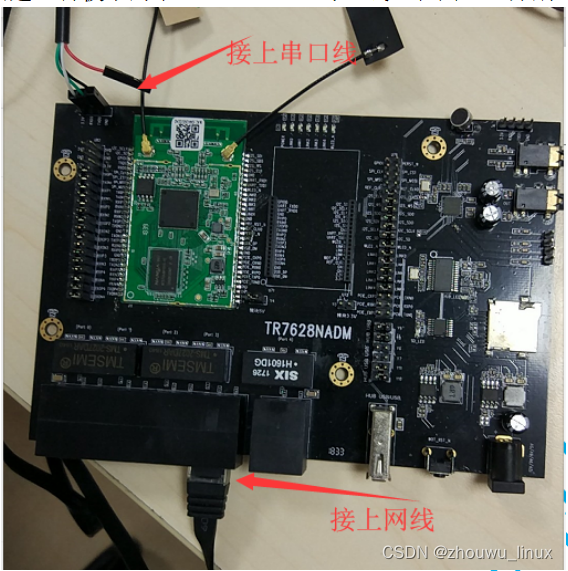

1、硬件搭建,将板子的串口(TX、RX与地线)和网口,分别与PC机连接上,如下图所示:
2、PC机需要配置一个静态IP地址,并且关掉PC机的防火墙,如下图所示:

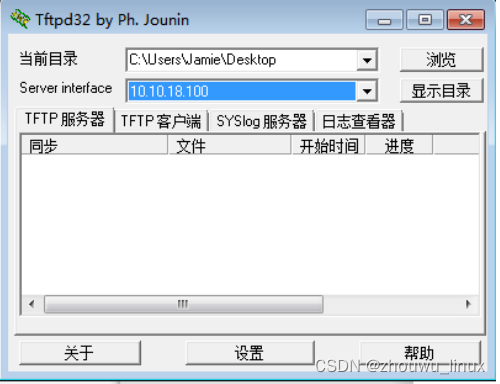

3、把Tftpd32.exe与升级文件放在同一个目录,然后再打开Tftpd32.exe进程,PC机需要配置一个静态IP,如下图所示:

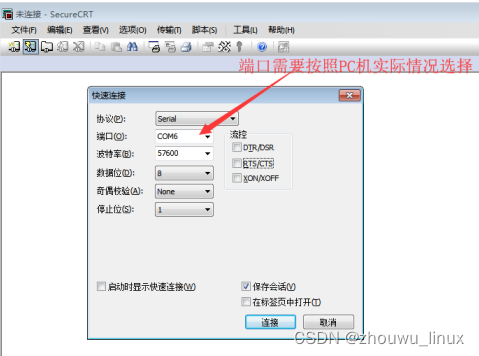

4、打SecureCRT.exe软件,设置串口终端配置。如下图所示:
5、升级系统。

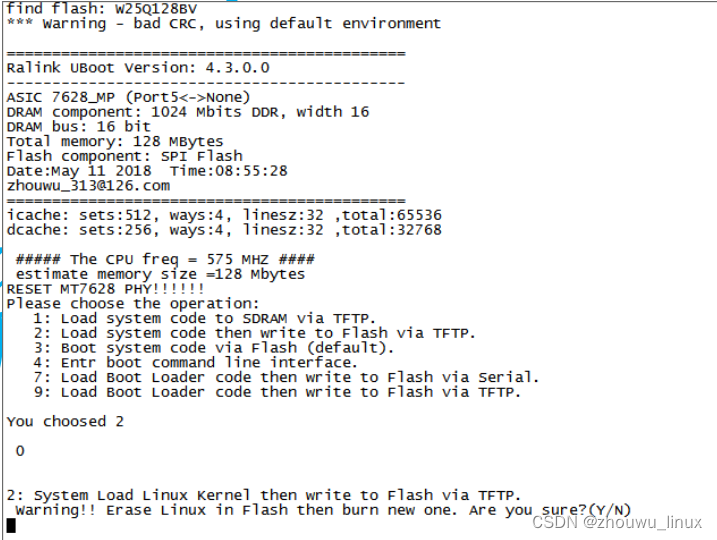

进入板子Uboot模式下,板子上电源启动时,出现下面菜单的时,有2秒钟的等待时间,输入选择“2”升级内核与文件。如下图所示:
(注意:如果在上图默认选择“3”引导了系统,是因为串口接触不良造成。)

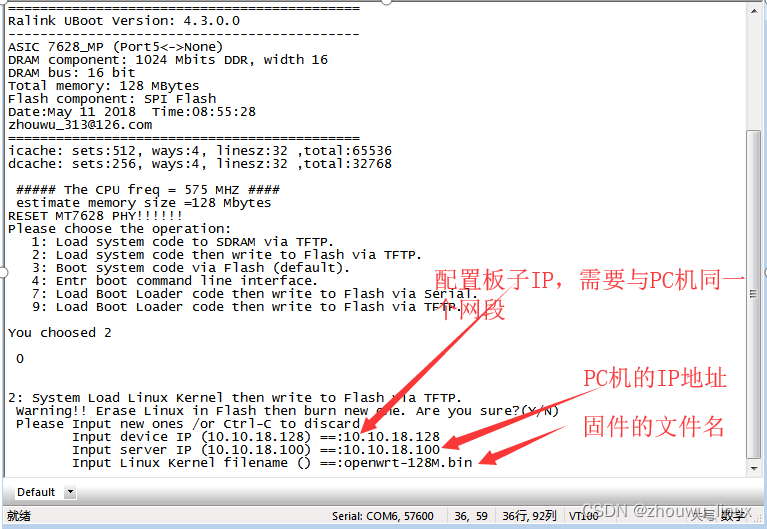

在上图的基础上输入“y”,然后修改板子与PC机的IP,添加升级固件的文件名称,如下图所示:

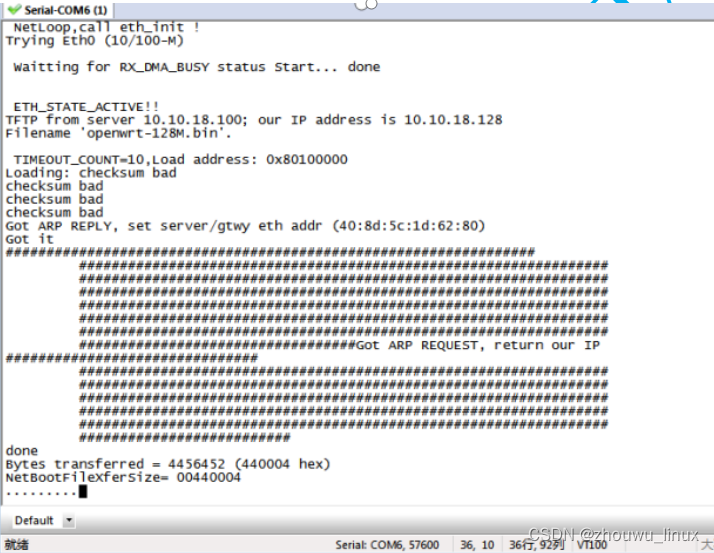

在上面填写后,按回车,如果出现下图所示,表示在升级
升级完成后,系统自动重启,但是升级过程不允许断电。
6、升级UBOOT(一般不建议客户去升级,如果UBOOT有异常后,要重新走一编生产流程,因为FLASH里面有个WIFI 无线校准与MAC需要重新写传值)。
进入设备Uboot模式下,板子上电源启动时,出现下面菜单的时,有2秒钟的等待时间,输入选择“9”升级UBOOT。如下图所示:
(注意:如果在上图默认选择“3”引导了系统,是因为串口接触不良造成。)

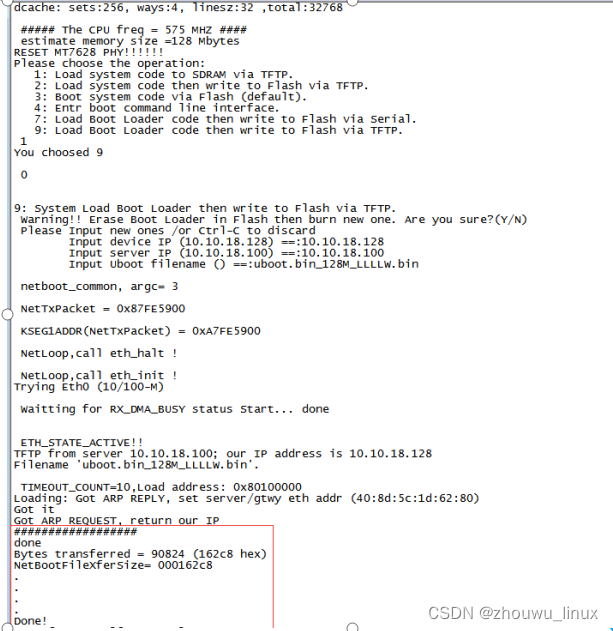

在上图的基础上输入“y”,然后修改板子与PC机的IP,添加UBOOT文件名,如下图所示:
在上面填写后,按回车,如果出现下图所示,表示在升级
升级完成后,系统自动重启,但是升级过程不允许断电。
