基于MTK7981AA芯片外接KCT8239SD与KCT8539HE 加PA大功率产品，SDK编译固件、升级方法和RF指标。

本文链接：https://blog.csdn.net/zhouwu_linux/article/details/145920324

MT7981A+PA -SDK编译固件与升级方法

一、搭建开发环境。

安装ubuntu-20.04-desktop-amd64.iso 系统后，然后安装下面编译工具命令行。

1、 $ sudo apt-get -y install build-essential asciidoc binutils bzip2 gawk gettext git

libncurses5-dev lp libssl-dev texinfo libglib2.0-dev xmlto qemu-utils upx libelf-dev auibz-dev patch

unzip zlib1g-dev lib32gcc1 libc6-dev-i386 subversion flex uglifyjs git-core gcc-multilib p7zip

p7zip-full msmttoconf automake libtool autopoint device-tree-compiler

2、$sudo apt-get -y install gcc binutils python3 perl make find grep diff unzip gawk getopt subversion libz-dev libc-dev rsync which

3、sudo apt-get install -y uuid-dev

4、sudo apt-get install -y gcc-aarch64-linux-gnu

5、sudo apt-get install -y clang-6.0

二、编译SDK。

1、在 Windows 解压 openwrt2102_20250303_Release.tar.zip.001 、openwrt2102_20250303_Release.tar.zip.00和openwrt2102_20250303_Release.tar.zip.003，生成一个openwrt2102_20250303_Release.tar.gz压缩包

2、把 openwrt2102_20250303_Release.tar.gz上传到 Ubuntut 系统，并且解压（以下所有操作都不能用 root）.

$ md5sum openwrt2102_20250303_Release.tar.gz （核对文件）

2c70994d70ebbbd87627d23c9342f11e openwrt2102_20250303_Release.tar.gz

$ tar zxvf openwrt2102_20250303_Release.tar.gz （解压）

3、进入cd openwrt2102 目录，清除之前编译信息，然后编译。

A、$ rm -rf dl

B、把ALL_DL.tar.gz文件上传到openwrt2102 目录，然后解压

$ md5sum ALL_DL.tar.gz

1adf0fa2de533bc5e7a266959ae23281 ALL_DL.tar.gz （核对文件）

$ tar zxvf ALL_DL.tar.gz

$ mv ALL_DL dl

C、$ make dirclean && make clean

D、$ make V=s (openwrt 编译过程会从上下载源代码文件，所以需要保证虚拟机能联网)

4、编译成功后在 openwrt2102/bin/targets/mediatek/mt7981 目录下，会生成以下固件的文件：

三、升级固件方法。

1、硬件连接。

A、把板子的网口与PC机网连接起来，如下图所示:

B、修改PC机的IP地址，并且把PC机防火墙关掉。如下图所示：

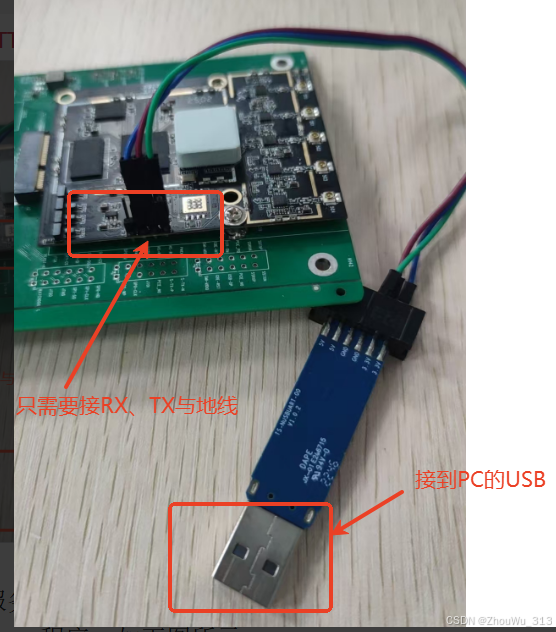

C、板子UART (TTL电平)与PC机的USB转UART连接,如下图所示：

2、在PC端TFTP服务器配置，把升级固件与Tftpd32.exe软件放在同一个文件夹下面，然后双击运行Tftpd32.exe程序，如下图所示：

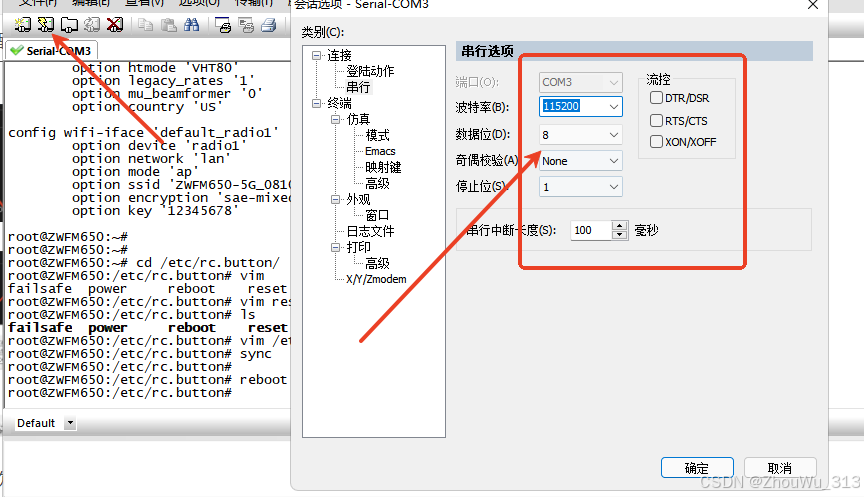

3、配置SecureCRT.exe软件，如下图所示：

4、升级。

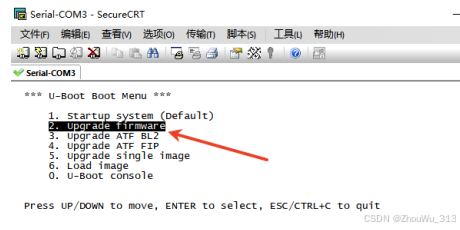

A、把以上配置好给板子上电，选择“2”按回车，进入一步，如下图所示：

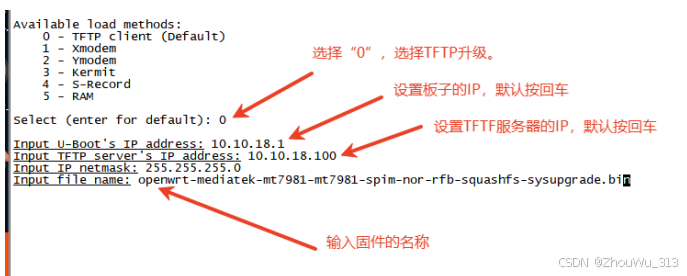

B、输入升级固件的名称，如下图所：

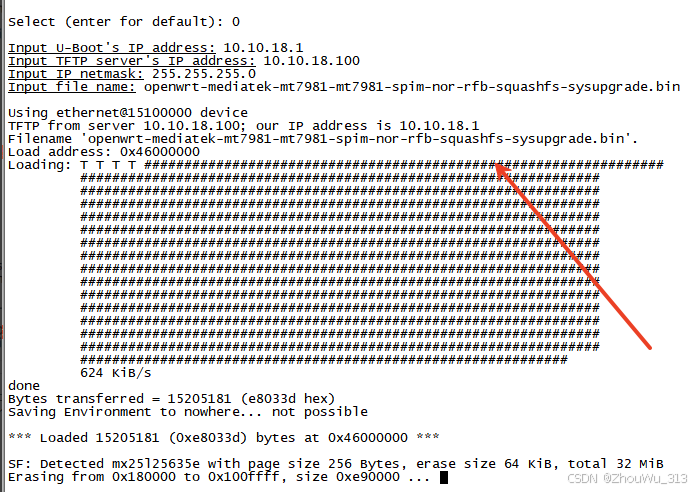

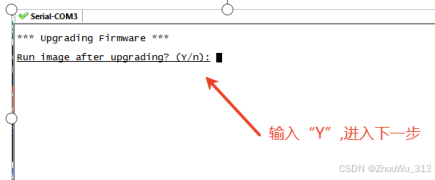

C、配置上面后按回车，出现下图所示：

D、升级完成后，板子会自动重启，过程中请勿断电。

-------------------------------------------------------------------------------------------------------------------

TR7981AA RF性能指标

项目名称	Roobuck AP模组	阶段	PVT	硬件版本	1.0
Chipset		固件版本	NA	Board Data	NA
驱动版本

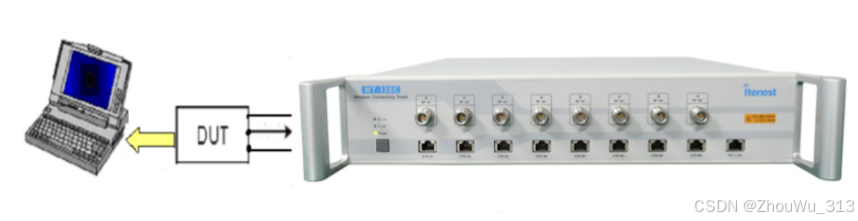

测试平台	Windows10 64位系统	仪器型号	WT-328C	测试时间	2025/02/12
模组尺寸	mm	模组功能	正常	模组外观
测试	HYL	审核		核准

1、Basic RF Test

Environment:

Manual te

序号	频段	协议	测试结果	备注
1	2.4G	802.11b	Pass
2		802.11g	Pass
3		802.11n	Pass
4		802.11ax	Pass
5	5.8G	802.11a	Pass
6		802.11n	Pass
7		802.11ac	Pass
8		802.11ax	Pass

11M	ANT_0/1_2.4G
		ANT0			ANT1
	Spec.	Ch 1	Ch 7	Ch 13	Ch 1	Ch 7	Ch 13
Power (dBm)	20±2	28.85	28.75	29.00	27.90	28.54	27.93
EVM (dB)	<-9	-13.70	-13.82	-13.53	-13.62	-13.88	-13.43
Freq Error(ppm)	±15	1.23	0.74	0.20	-0.59	-0.11	1.29
Mask	P/F	pass	pass	pass	pass	pass	pass
RX（dBm）	<-85	-88	-88	-88	-88	-88	-88

54M	ANT_0/1_2.4G
		ANT0				ANT1
	Spec.	Ch 1	Ch 7	Ch 13	Ch 1		Ch 7	Ch 13
Power (dBm)	20±2	26.07	26.00	25.19	24.86		25.98	24.97
EVM (dB)	<-27	-26.35	-27.38	-27.95	-27.04		-26.15	-26.76
Freq Error(ppm)	±15	0.07	-3.48	1.21	4.81		1.86	1.17
Mask	P/F	pass	pass	pass	pass		pass	pass
RX（dBm）	<-75	-78	-78	-78	-78		-78	-78

MCS7 HT20	ANT_0/1_2.4G
		ANT0			ANT1
	Spec.	Ch 1	Ch 7	Ch 13	Ch 1	Ch 7	Ch 13
Power (dBm)	20±2	26.50	25.89	25.01	25.33	25.90	25.36
EVM (dB)	<-27	-27.47	-30.00	-29.61	-31.01	-31.05	-30.81
Freq Error(ppm)	±15	-3.36	-0.83	-0.03	-2.97	-2.62	-2.50
Mask	P/F	pass	pass	pass	Pass	pass	pass
RX（dBm）	<-72	-77	-77	-77	-77	-76	-77

MCS7 HT40	ANT_0/1_2.4G
		ANT0			ANT1
	Spec.	Ch3	Ch 7	Ch 11	Ch3	Ch 7	Ch 11
Power (dBm)	20±2	25.57	25.44	24.91	24.33	25.14	24.46
EVM (dB)	<-27	-27.47	-30.08	-29.81	-31.18	-30.95	-29.88
Freq Error(ppm)	±15	-3.46	-0.63	-0.03	-3.07	-2.22	-2.53
Mask	P/F	pass	pass	pass	pass	pass	pass
RX（dBm）	<-71	-74	-74	-74	-74	-74	-74
MCS11 HE20	ANT_0/1_2.4G
		ANT0			ANT1
	Spec.	Ch 1	Ch 7	Ch 13	Ch 1	Ch 7	Ch 13
Power (dBm)	18±2	20.77	20.71	19.91	22.01	22.88	21.95
EVM (dB)	<-35	-35.91	-36.62	-35.07	-33.86	-36.82	-33.94
Freq Error(ppm)	±15	1.95	-1.41	0.16	4.11	-0.50	-0.44
Mask	P/F	pass	pass	pass	pass	pass	pass
RX（dBm）	<-67	-68	-68	-68	-68	-68	-68

MCS11 HE40	ANT_0/1_2.4G
		ANT0			ANT1
	Spec.	Ch3	Ch 7	Ch 11	Ch3	Ch 7	Ch 11
Power (dBm)	18±2	21.45	21.29	20.63	21.61	21.09	21.23
EVM (dB)	<-35	-35.16	-35.71	-35.19	-36.14	-35.20	-35.26
Freq Error(ppm)	±15	-0.30	0.36	-0.47	0.17	-0.08	0.12
Mask	P/F	pass	pass	pass	pass	pass	pass
RX（dBm）	<-61	-65	-65	-65	-65	-65	-65
54M	ANT_0/1_5.8G
		ANT0			ANT1
	Spec.	Ch36	Ch 100	Ch 165	Ch36	Ch 100	Ch 165
Power (dBm)	18±2	23.54	22.31	22.79	22.89	22.14	22.08
EVM (dB)	<-25	-25.65	-27.67	-27.20	-28.09	-26.52	-27.51
Freq Error(ppm)	±15	0.65	3.03	-0.89	-0.03	1.40	1.43
Mask	P/F	pass	pass	pass	pass	pass	pass
RX（dBm）	<-74	-79	-79	-79	-78	-78	-79

MCS7 HT20	ANT_0/1_5.8G
		ANT0			ANT1
	Spec.	Ch36	Ch 100	Ch 165	Ch36	Ch 100	Ch 165
Power (dBm)	18±2	22.68	22.52	22.38	21.71	19.68	20.81
EVM (dB)	<-27	-28.79	-28.03	-28.07	-29.13	-29.49	-30.23
Freq Error(ppm)	±15	-4.27	4.38	-0.61	0.10	3.22	1.57
Mask	P/F	pass	pass	pass	pass	pass	pass
RX（dBm）	<-72	-77	-77	-77	-76	-77	-77

MCS7 HT40	ANT_0/1_5.8G
		ANT0			ANT1
	Spec.	Ch38	Ch 102	Ch 159	Ch38	Ch 102	Ch 159
Power (dBm)	18±2	22.27	22.08	21.62	21.56	20.61	21.11
EVM (dB)	<-28	-31.85	-28.90	-28.30	-31.59	-28.90	-28.04
Freq Error(ppm)	±15	1.81	-4.38	4.96	3.12	0.34	1.69
Mask	P/F	pass	pass	pass	pass	pass	pass
RX（dBm）	<-70	-74	-74	-74	-74	-74	-74

MCS8 VHT20	ANT_0/1_5.8G
		ANT0			ANT1
	Spec.	Ch36	Ch 100	Ch 165	Ch36	Ch 100	Ch 165
Power (dBm)	17±2	22.35	21.09	21.13	20.54	18.64	19.64
EVM (dB)	<-30	-30.33	-31.45	-31.86	-31.91	-32.89	-33.47
Freq Error(ppm)	±15	-4.62	-5.67	3.54	-2.34	1.33	-0.16
Mask	P/F	pass	pass	pass	pass	pass	pass
RX（dBm）	<-67	-72	-72	-72	-72	-72	-72

MCS9 VHT40	ANT_0/1_5.8G
		ANT0			ANT1
	Spec.	Ch38	Ch 102	Ch 159	Ch38	Ch 102	Ch 159
Power (dBm)	17±2	22.17	20.91	20.75	22.01	21.91	21.01
EVM (dB)	<-32	-32.38	-32.78	-33.09	-32.30	-32.70	-32.71
Freq Error(ppm)	±15	4.56	-4.57	2.45	4.50	-4.50	-4.58
Mask	P/F	pass	pass	pass	pass	pass	pass
RX（dBm）	<-63	-68	-68	-68	-68	-68	-68

MCS11 HE20	ANT_0/1_5.8G
		ANT0			ANT0
	Spec.	Ch36	Ch 100	Ch 165	Ch36	Ch 100	Ch 165
Power (dBm)	16±2	20.76	19.94	19.97	19.74	17.89	18.49
EVM (dB)	<-35	-35.56	-36.13	-35.11	-36.21	-35.84	-36.44
Freq Error(ppm)	±15	0.76	1.07	-1.52	-2.79	2.56	-0.80
Mask	P/F	pass	pass	pass	pass	pass	pass
RX（dBm）	<-62	-68	-68	-68	-68	-68	-68

MCS11 HE40	ANT_0/1_5.8G
		ANT0			ANT1
	Spec.	Ch38	Ch 102	Ch 159	Ch38	Ch 102	Ch 159
Power (dBm)	16±2	20.08	19.71	18.28	20.43	18.51	18.95
EVM (dB)	<-35	-37.21	-35.07	-35.58	-35.74	-34.95	-35.55
Freq Error(ppm)	±15	0.38	-0.22	-0.06	-0.46	1.22	0.20
Mask	P/F	pass	pass	pass	pass	pass	pass
RX（dBm）	<-59	-65	-65	-65	-64	-64	-64

54M	ANT_2_5.8G
		ANT2			ANT
	Spec.	Ch36	Ch 100	Ch 165	Ch36	Ch 100	Ch 165
Power (dBm)	18±2	22.09	22.35	22.24
EVM (dB)	<-25	-25.83	-25.42	-27.23
Freq Error(ppm)	±15	2.47	0.57	0.54
Mask	P/F	pass	pass	pass	pass	pass	pass
RX（dBm）	<-74	-79	-79	-79
MCS7 HT20	ANT_2_5.8G
		ANT2			ANT
	Spec.	Ch36	Ch 100	Ch 165	Ch36	Ch 100	Ch 165
Power (dBm)	18±2	21.17	20.55	22.15
EVM (dB)	<-27	-28.71	-28.12	-27.57
Freq Error(ppm)	±15	-0.58	-2.17	1.36
Mask	P/F	pass	pass	pass	pass	pass	pass
RX（dBm）	<-72	-77	-77	-77

MCS7 HT40	ANT_2_5.8G
		ANT2			ANT
	Spec.	Ch38	Ch 102	Ch 159	Ch38	Ch 102	Ch 159
Power (dBm)	18±2	21.98	20.12	21.30
EVM (dB)	<-28	-27.00	-29.89	-29.44
Freq Error(ppm)	±15	-1.27	-5.00	-2.08
Mask	P/F	pass	pass	pass	pass	pass	pass
RX（dBm）	<-70	-74	-74	-74

MCS8 VHT20	ANT_2_5.8G
		ANT2			ANT
	Spec.	Ch36	Ch 100	Ch 165	Ch36	Ch 100	Ch 165
Power (dBm)	17±2	20.00	20.12	20.73
EVM (dB)	<-30	-31.85	-30.26	-30.38
Freq Error(ppm)	±15	0.82	2.97	2.15
Mask	P/F	pass	pass	pass	pass	pass	pass
RX（dBm）	<-67	-72	-72	-72

MCS9 VHT40	ANT_2_5.8G
		ANT2			ANT
	Spec.	Ch38	Ch 102	Ch 159	Ch38	Ch 102	Ch 159
Power (dBm)	17±2	20.94	19.11	20.82
EVM (dB)	<-32	-32.12	-33.20	-34.01
Freq Error(ppm)	±15	-3.12	-2.15	-2.05
Mask	P/F	pass	pass	pass	pass	pass	pass
RX（dBm）	<-63	-68	-68	-68

MCS11 HE20	ANT_2_5.8G
		ANT2			ANT
	Spec.	Ch36	Ch 100	Ch 165	Ch36	Ch 100	Ch 165
Power (dBm)	16±2	20.18	19.49	19.71
EVM (dB)	<-35	-35.48	-35.23	-35.88
Freq Error(ppm)	±15	-0.43	0.78	1.13
Mask	P/F	pass	pass	pass	pass	pass	pass
RX（dBm）	<-62	-68	-68	-68

MCS11 HE40	ANT_2_5.8G
		ANT2			ANT
	Spec.	Ch38	Ch 102	Ch 159	Ch38	Ch 102	Ch 159
Power (dBm)	16±2	19.98	18.97	19.17
EVM (dB)	<-35	-35.34	-34.26	-35.24
Freq Error(ppm)	±15	-0.65	0.53	-0.74
Mask	P/F	pass	pass	pass	pass	pass	pass
RX（dBm）	<-59	-65	-65	-65
