串口扩展芯片

串口扩展芯片

WK2124

实现SPI桥接/扩展4个增强功能串口（UART）功能。扩展的子通道具备以下功能特点：

1. 每个子通道UART的波特率、字长、校验格式可以独立设置，最高可以提供2Mbps的通道速率；
2. 每个子通道可以独立设置工作在IrDA红外通信；
3. 每个子通道具备收/发独立的256 BYTE FIFO，FIFO的中断可按用户需求进行编程触发点；

封装：SSOP20
工作电压：2.5~5.0V
具备自动休眠/唤醒功能

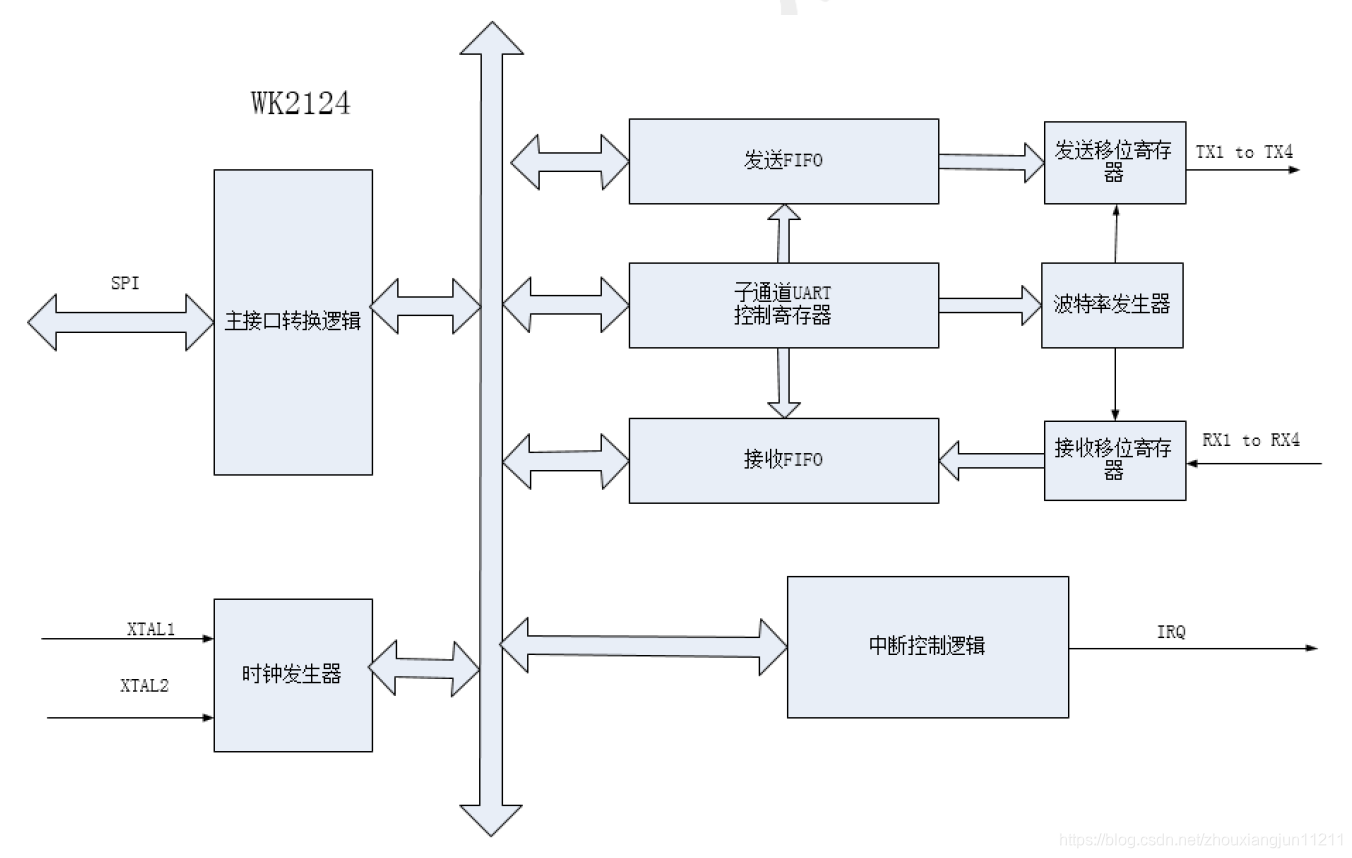

原理框图

封装引脚图

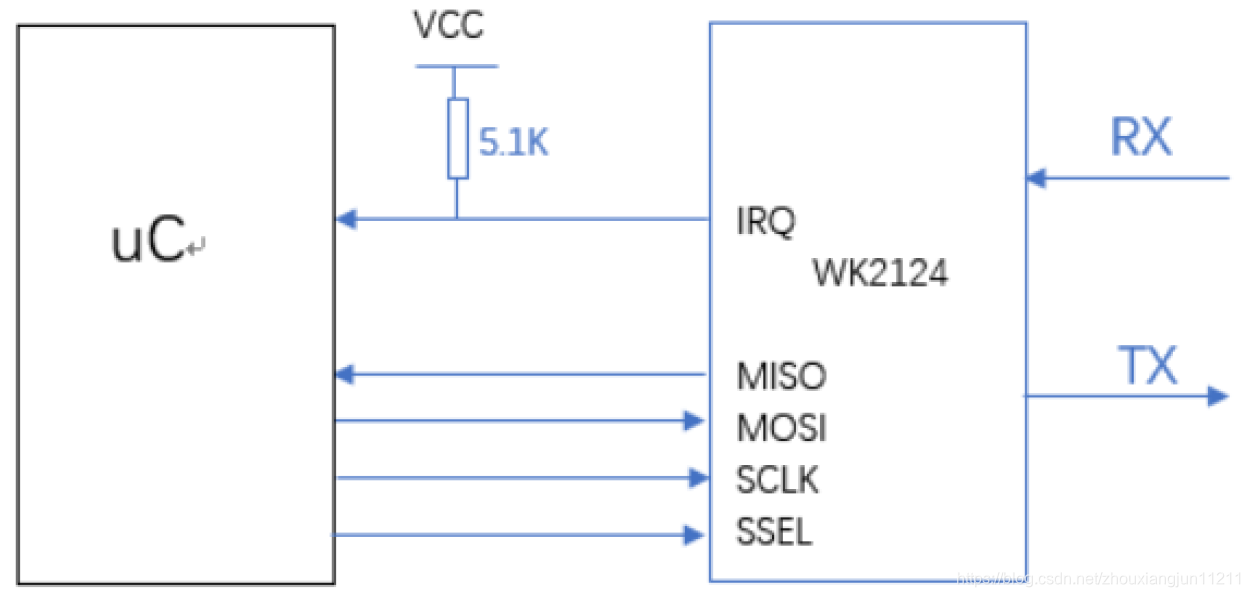

与控制器接口

1. SPI总线：WK2124通过SPI和MCU进行数据通信。SPI会传输命令字节和数据字节。
2. 中断：WK2124的IRQ连接到MCU的外部中断输入引脚。这个连接非必须，未连接时只能通过查询的编程方式实现对子串口的数据收发，效率较低；
3. 复位控制：低电平有效，时间长度为10ms。复位以后，所有寄存器值恢复到默认值，SPI总线上的命令解析同时复位；
4. 时钟电路：采用无源晶振，晶振大小和子串口波特率相关；晶振必须并联的匹配电阻是1M欧姆；
