简记_PSpice仿真软件学习笔记（二）

一、官方元件库的使用

1、库的路径

元器件库，分为符号库（Capture）——画原理图，模型库（PSpice）——作仿真。模型库中元件与符号库中元件有对应关系。

Cadence 官方库的路径如下：

D:\Cadence\Cadence\Cadence_SPB_17.4-2019\tools\capture\library\pspice  里的 .olb 文件。

D:\Cadence\Cadence\Cadence_SPB_17.4-2019\tools\pspice\library 里的 .lib 文件。

可以整理好后，在 PSpice for TI 中加载库后使用。PSpice for TI 中使用非TI官方元件，则电压探针数量限制为<=3个。

PSpice for TI 官方库的路径如下：

C:\cds_spb_home\cdssetup\pspTILibDir 。其中 .olb、.lib 文件放在一起。

可以整理好后，在 PSpice 中加载库后使用。

2、库的加载方法

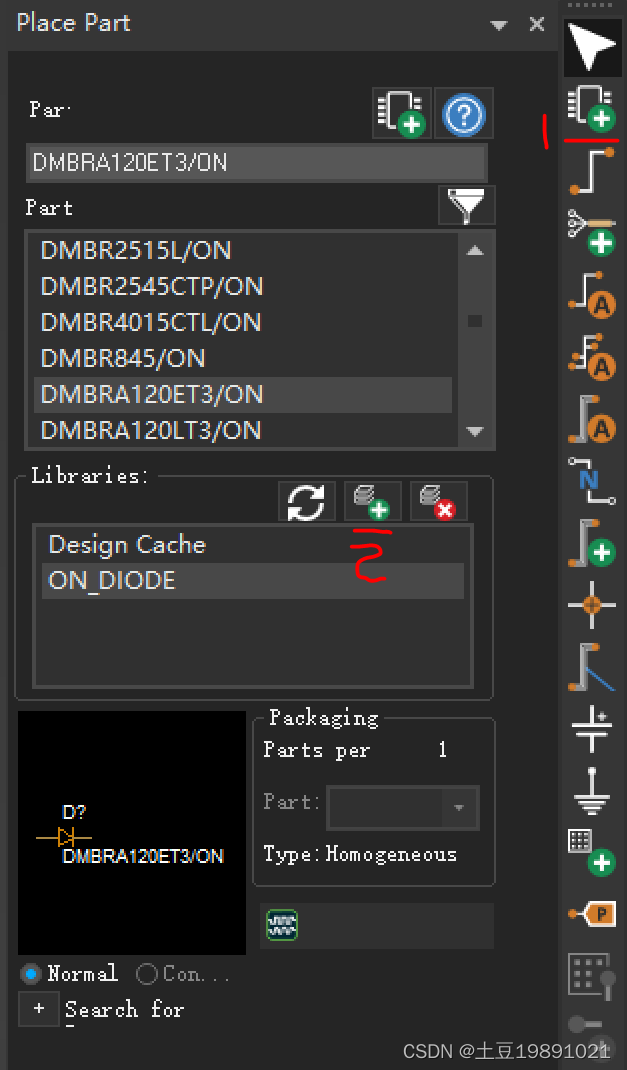

第一步，加载符号库：如下图，找到并打开需要加载的 .olb 文件即可。

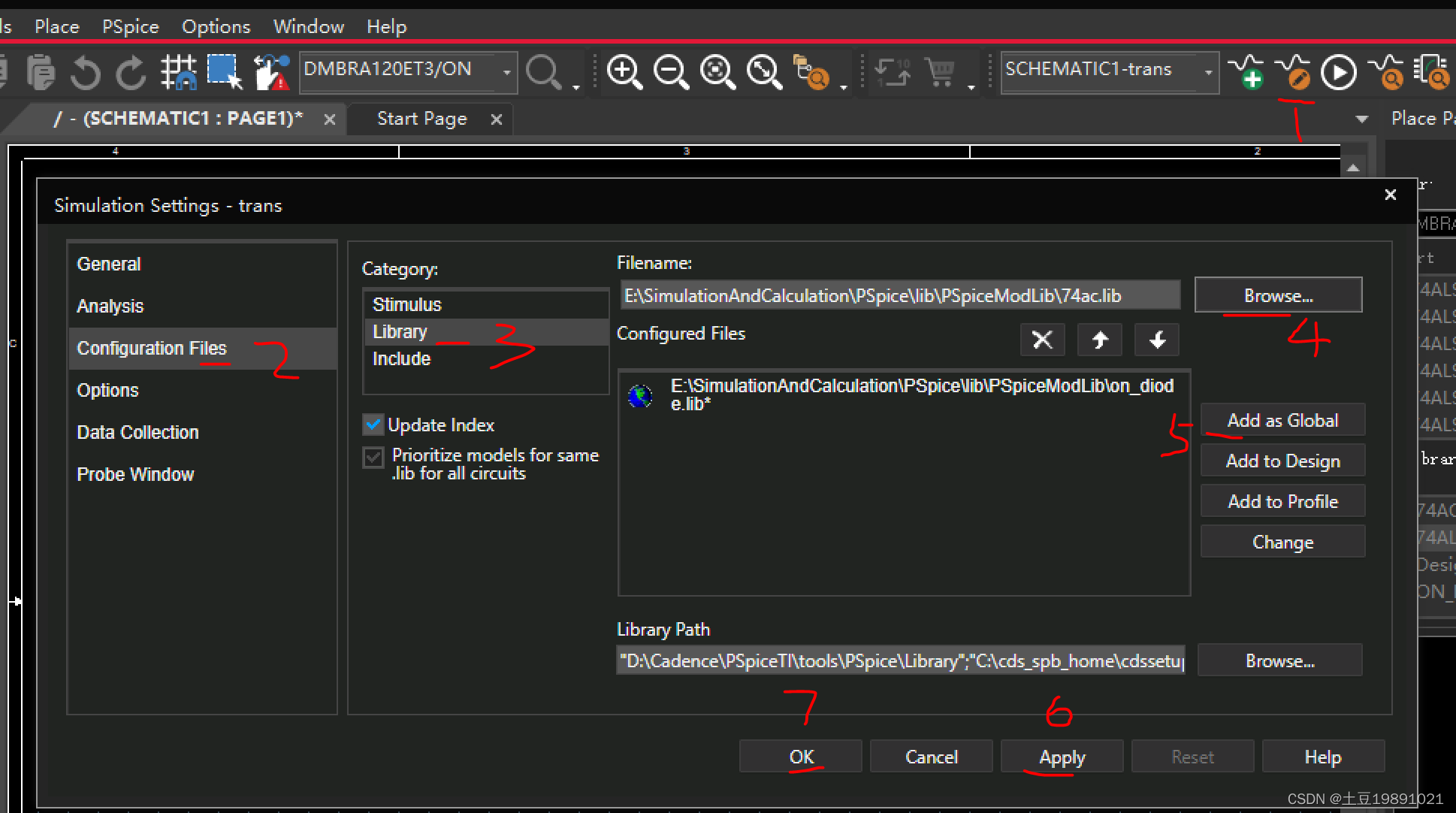

第二步，加载模型库：如下图，配置仿真文件 > 配置文件 > 库 > 找到并打开 与第一步已加载的符号库同名的模型库 .lib 文件。> 应用到全局或该设计 > 应用 > OK 。

未完待续，明日更新......
