简记_Altium Designer 自定义原理图模板

目录

一、自定义原理图模板

1.1、系统参数设置

1.2、新建空白的原理图文件

1.3、修改图纸尺寸及模板

1.4、取消当前原理图模板

1.5、绘制新的标题栏

1.6、保存为新的模板文件

二、使用原理图模板

2.1、模板文件映射

2.2、在新建的原理图中使用自定义模板

2.3、模板的更新

---

概述：

——若您做为硬件工程师，往往需要制定原理图模板，以便于规范原理图的绘制 。下文将是对这项工作，Altium Designer  自定义原理图模板  软件操作的一个较详细阐述。

一、自定义原理图模板

1.1、系统参数设置

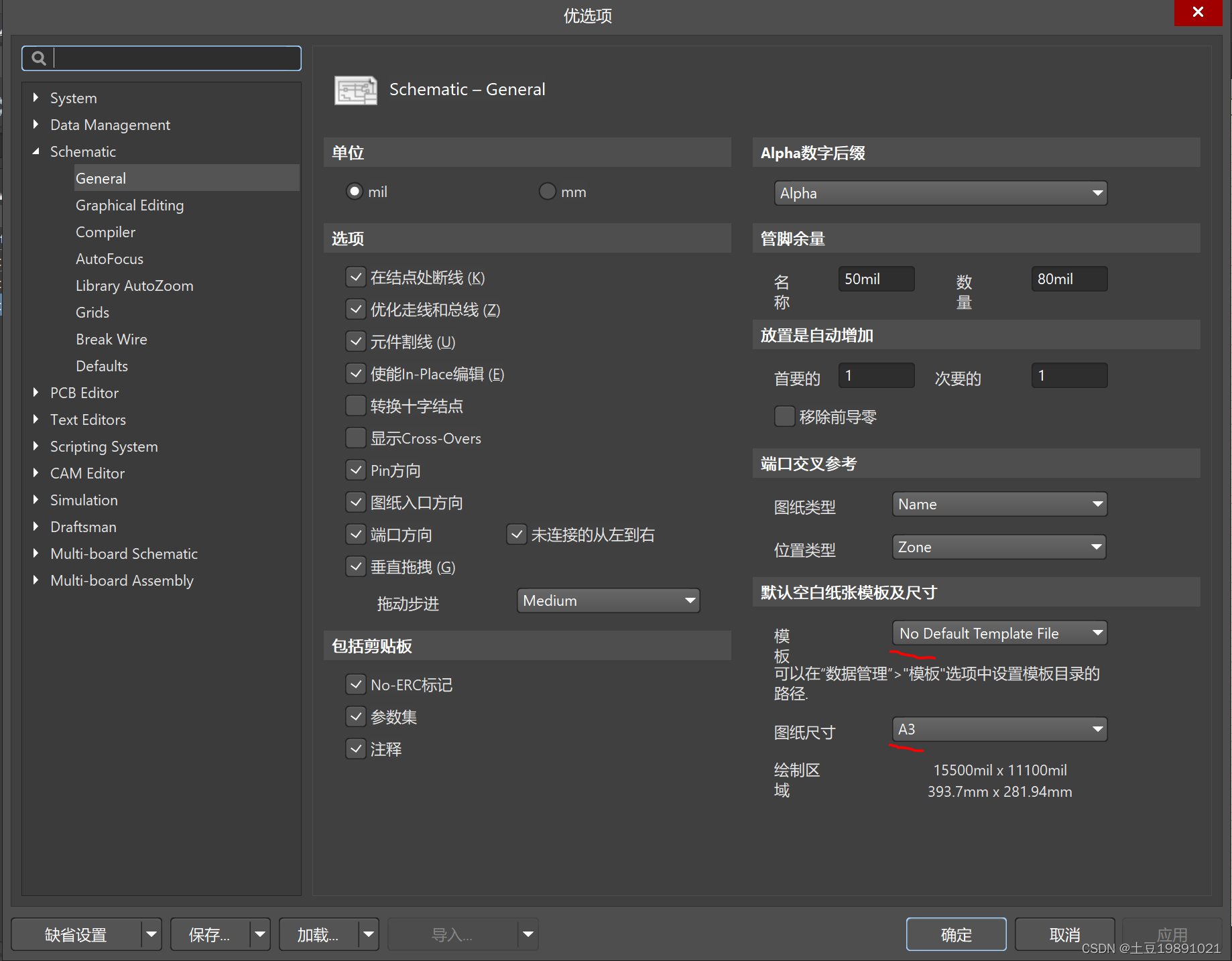

如下图，设置 默认空白纸张模板及尺寸：No default template file      A3

1.2、新建空白的原理图文件

1.3、修改图纸尺寸及模板

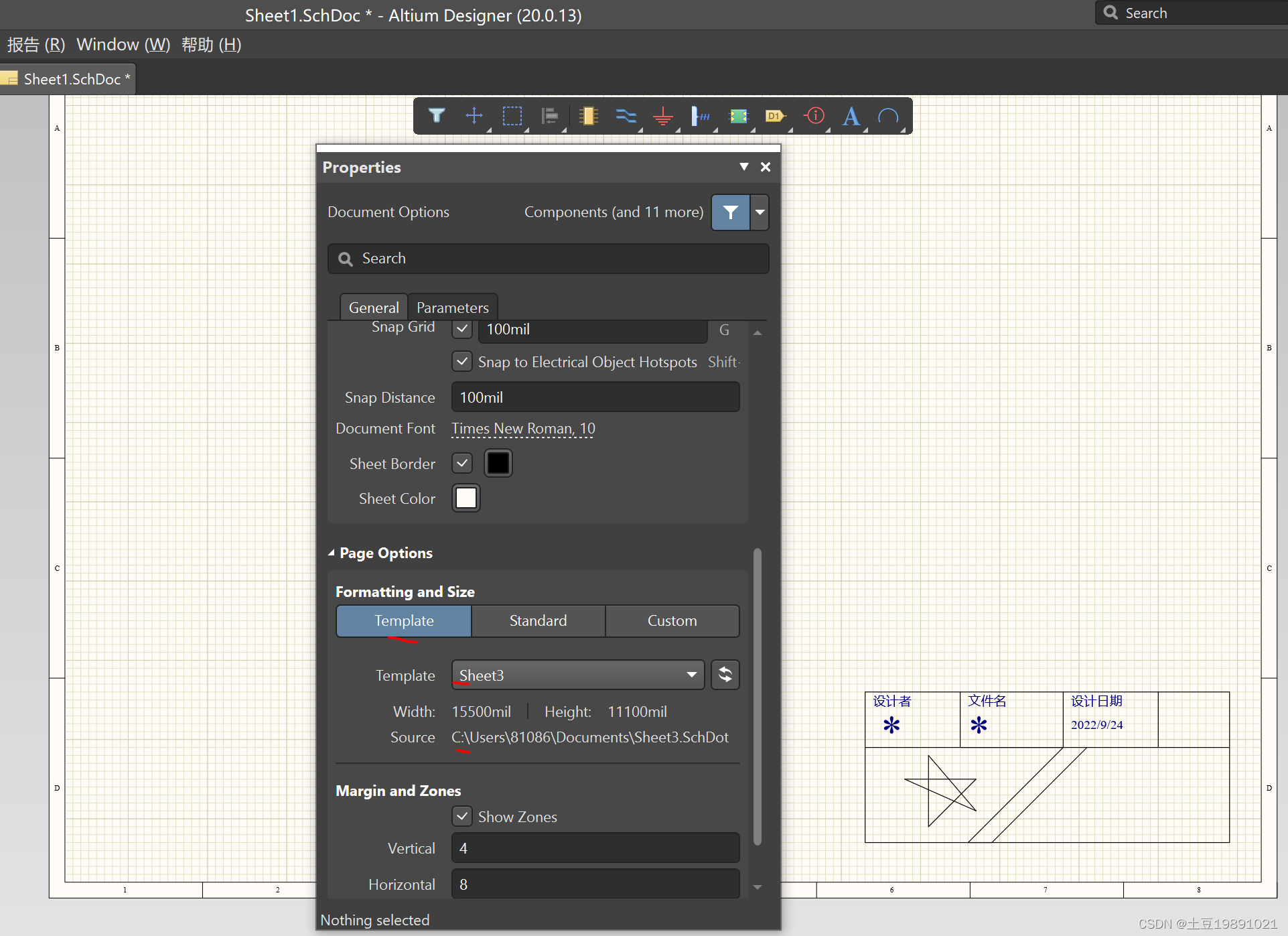

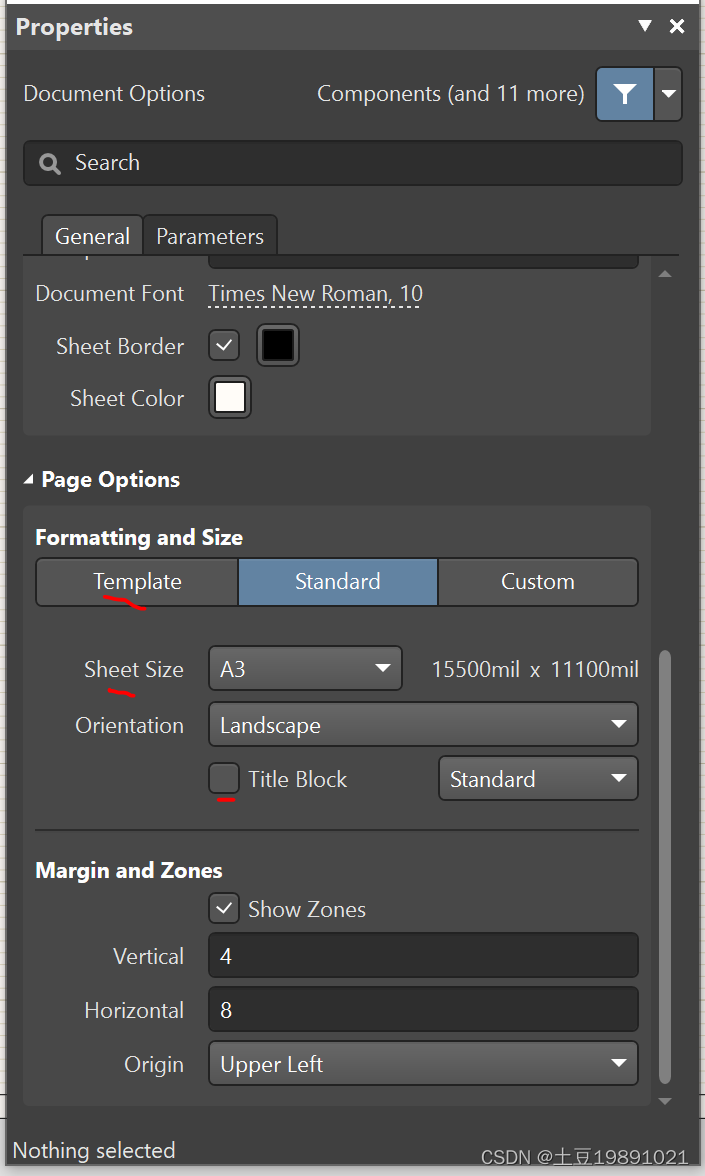

在图纸边框处双击鼠标右键，调出对话框。可设置，Template、Sheet size 及 title Block 有无 。

1.4、取消当前原理图模板

设计>模板>移除当前模板

1.5、绘制新的标题栏

放置>绘图工具>线

放置 Text （参数）：固定文本、动态文本>例如：日期——“ =CurrentDate ” 作者、文档名称、工程名称等。

并在参数列表中添加新参数及Value值。（通过 Panels 调出 Properties 面板）

1.6、保存为新的模板文件

文件>另存为>（保存类型）Advanced Schematic template 。

保存路径：D:\Users\Public\Documents\Altium\AD20\Templates\

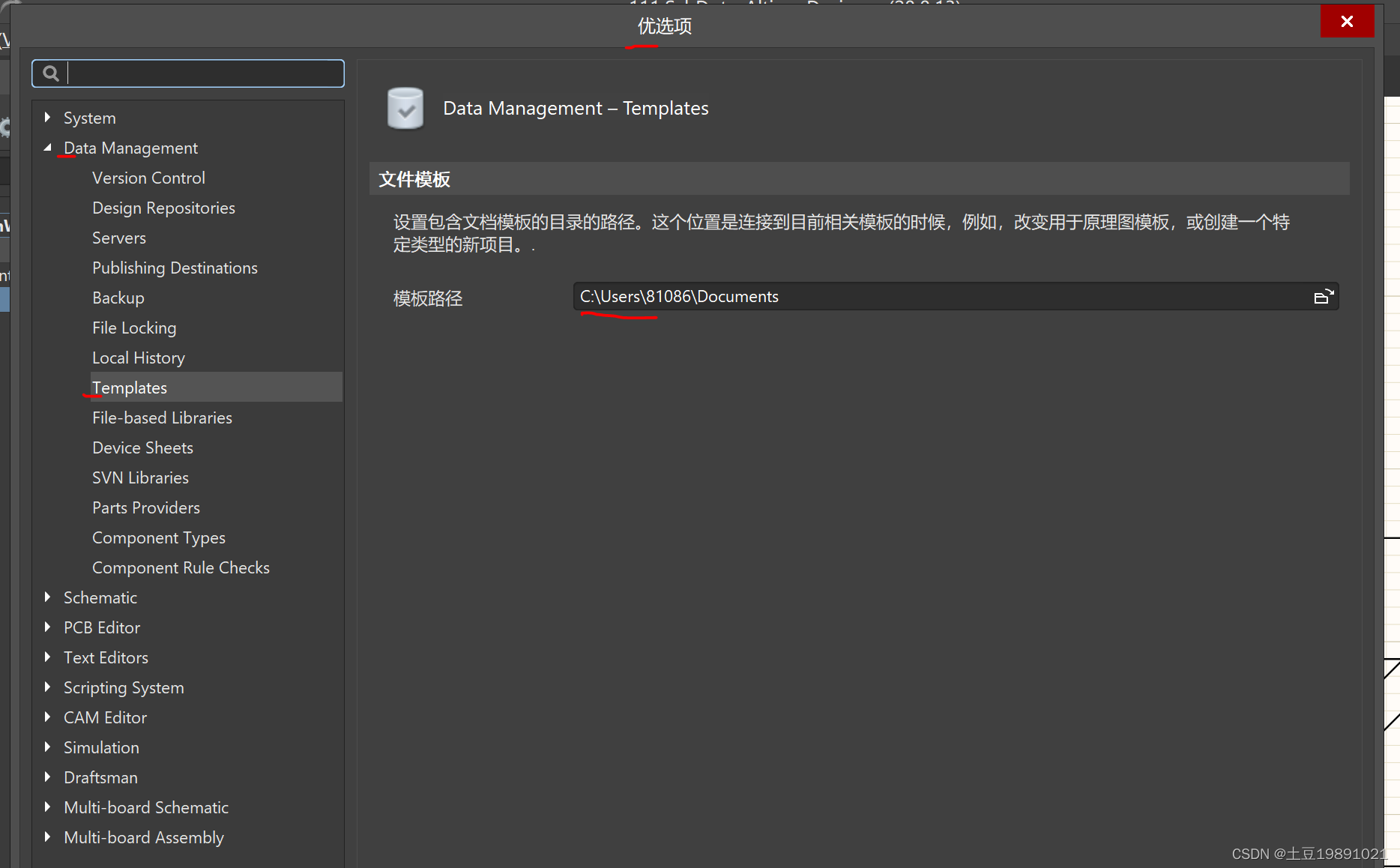

可通过 优选项>数据管理>模板 查看 模板路径（即保存路径）

二、使用原理图模板

2.1、模板文件映射

可直接将自定义模板 保存到 默认的 模板路径。D:\Users\Public\Documents\Altium\AD20\Templates\

也可以 修改模板路径 ，（映射）到 自定义模板所在的文件夹。

设计>模板>通用模板>(管理通用模板文件夹)

2.2、在新建的原理图中使用自定义模板

在新建的图纸边框处 双击鼠标左键 调出 Properties 面板（或通过 Panels 勾选上），，修改图纸模板即可

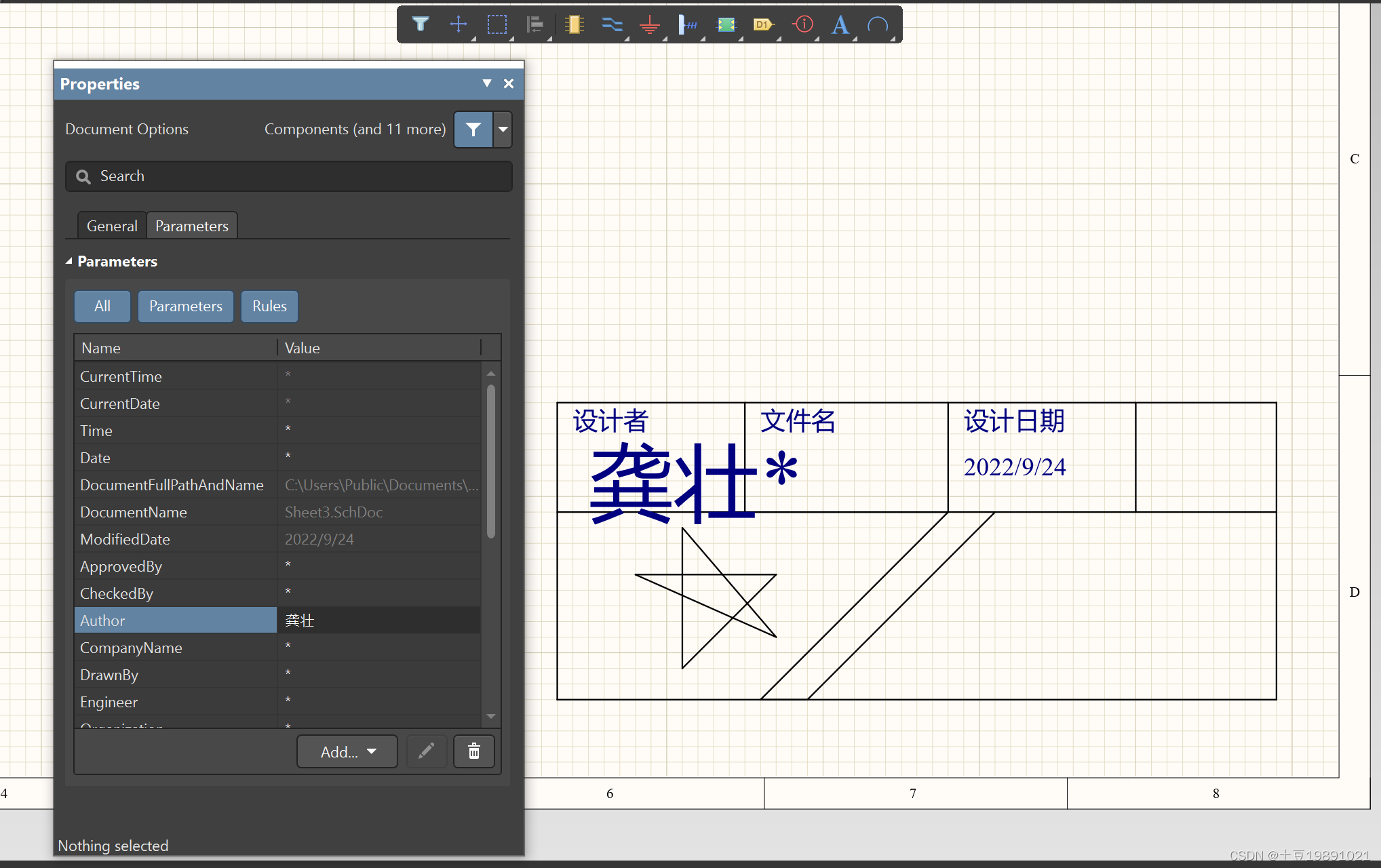

Parameters  可对标题栏的参数进行修改。可通过动态文本 对填写内容进行分类与固化。

2.3、模板的更新

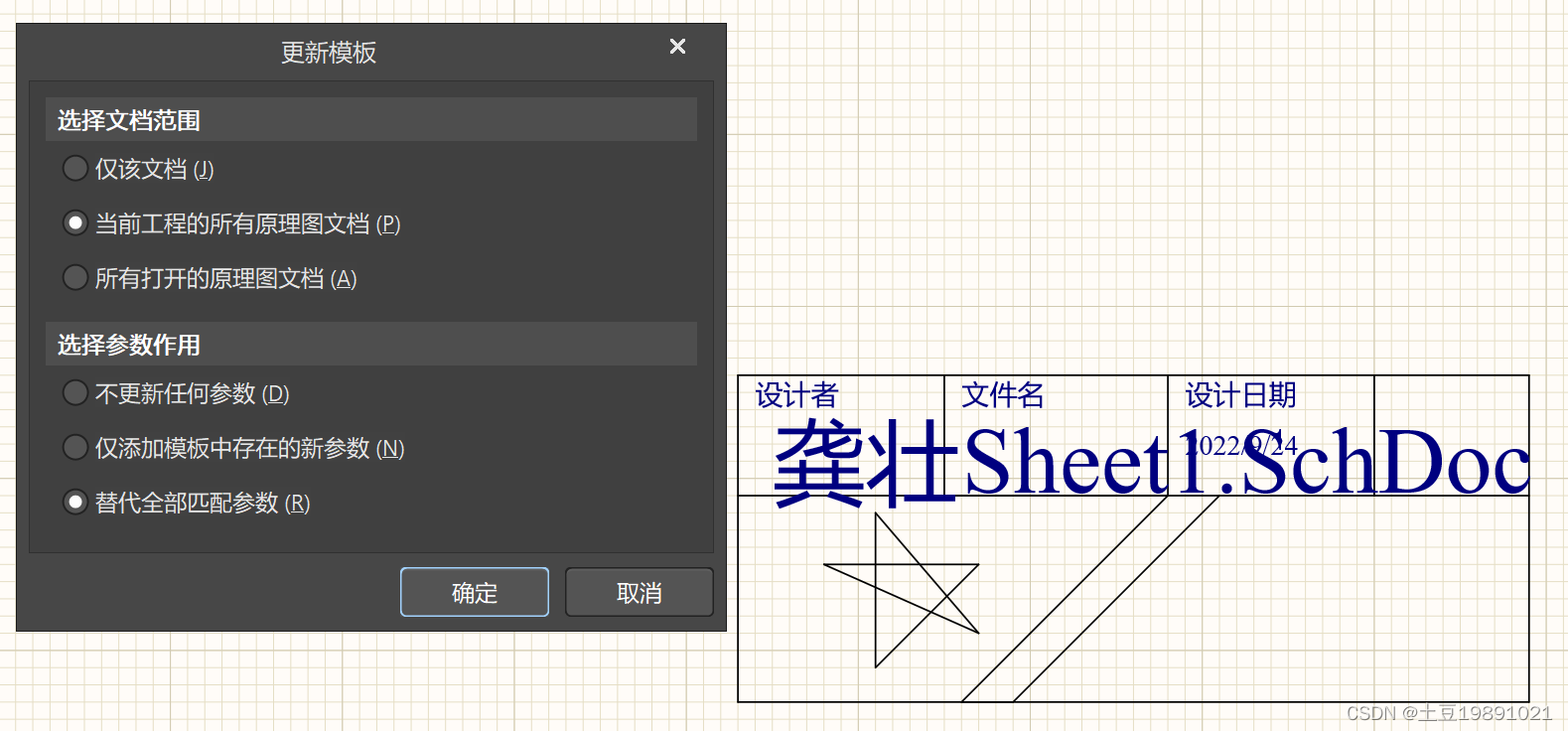

模板内容更新后， 在新建文档中 设计>模板>更新当前模板（勾选替代全部参数，可将动态文本的Value值也更新过来 ），如下图。
