ensp-三层交换技术

交换机-三层交换

一.概述

单臂路由有明显的缺陷,单臂路由的链路使用率高,可能会造成网路拥塞,造成网络不可用

可以让多个交换机连接路由器的不同接口,但是路由器的接口毕竟有限,不像交换机一样有那么多接口

使用三层交换解决路由器接口不够用问题

二.三层交换

1.创建多个VLAN
[Huawei]vlan batch 10 20
2.进入到不同的vlan里添加IP地址
[Huawei]int vlan 10
[Huawei-Vlanif10]ip add 192.168.10.254 24
[Huawei-Vlanif10]int vlan 20
[Huawei-Vlanif20]ip add 192.168.20.254 24
3.配置trunk接口
[Huawei]int g0/0/1
[Huawei-GigabitEthernet0/0/1]p l t
[Huawei-GigabitEthernet0/0/1]p t a v 10 20

4.接入层交换机与三层交换连接的接口设置trunk接口

注意:S5700交换机作为三层交换使用时,接口有交换接口切换到路由接口后,添加IP不成功,所以更换CE12800交换机

[Huawei]int g0/0/2
[Huawei-GigabitEthernet0/0/2]undo portswitch     把交换接口切换成路由接口

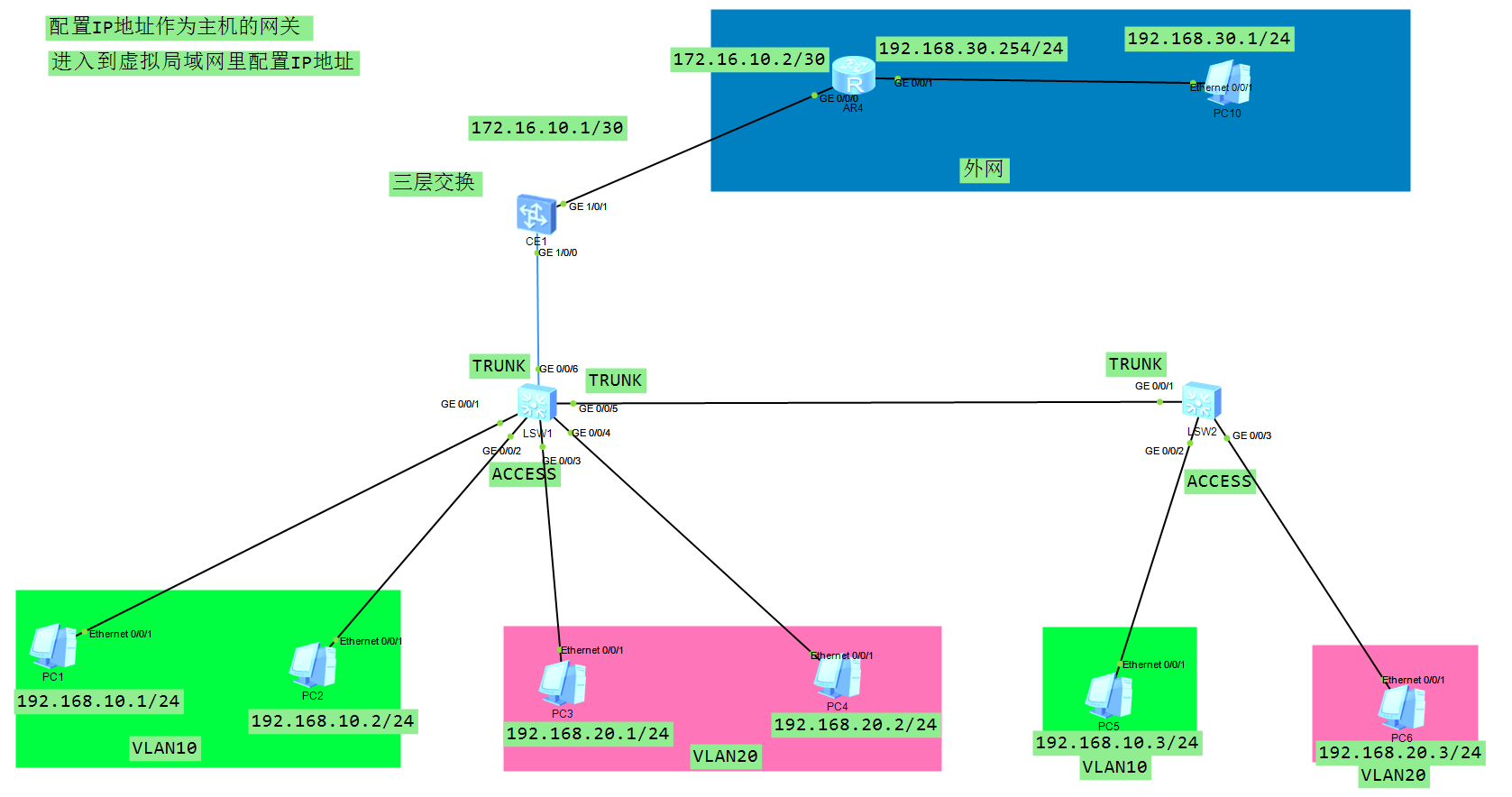

三.CE12800三层交换

CE12800交换机所有的命令输入完毕后必须再加一句commit

CE12800默认所有的接口都是关闭状态,手动开启

[~HUAWEI]int g1/0/0
[~HUAWEI-GE1/0/0]undo shutdown
[*HUAWEI-GE1/0/0]commit

实现三层交换,步骤同S5700,只是额外需要打开接口和命令提交
[~HUAWEI]vlan batch 10 20
[*HUAWEI]commit
[~HUAWEI]int vlan 10
[*HUAWEI-Vlanif10]ip add 192.168.10.254 24
[*HUAWEI-Vlanif10]commit
[~HUAWEI-Vlanif10]int vlan 20
[*HUAWEI-Vlanif20]ip add 192.168.20.254 24
[*HUAWEI-Vlanif20]commit
[~HUAWEI-Vlanif20]q
[~HUAWEI]int g1/0/0
[~HUAWEI-GE1/0/0]p l t
[*HUAWEI-GE1/0/0]p t a v 10 20
[~HUAWEI-GE1/0/0]undo shutdown
[*HUAWEI-GE1/0/0]commit
[~HUAWEI-GE1/0/0]q


访问外网
1.进去外网接口切换成路由接口
[~HUAWEI-GE1/0/0]int g1/0/1
[~HUAWEI-GE1/0/1]undo po
[~HUAWEI-GE1/0/1]undo ports
[~HUAWEI-GE1/0/1]undo portswitch
[*HUAWEI-GE1/0/1]commit
2.设置IP地址
[~HUAWEI-GE1/0/1]ip add 172.16.10.1 30
[*HUAWEI-GE1/0/1]commit
3.手动开启该接口
[~HUAWEI-GE1/0/1]undo shutdown
[*HUAWEI-GE1/0/1]commit
4.设置路由
[~HUAWEI]ip route-static 192.168.30.0 24 172.16.10.2
[*HUAWEI]commit
