深入理解Detectron 2 — Part 1 基础网络架构和代码库结构（Basic Network Architecture and Repo Structure）

什么是Detectron 2 ² ？

Detectron 2 ² 是 Facebook AI Research 的下一代开源对象检测系统。通过github上开源的存储库 ，您​​可以使用和训练各种最先进的模型来执行检测任务，例如边界框检测、实例和语义分割以及人体关键点检测。
您可以按照存储库的说明运行演示 — [安装] 和 [入门] — 但如果您想更进一步，而不仅仅是运行示例命令，则有必要了解该存储库的工作原理。

Faster R-CNN FPN 架构

作为示例，我选择具有Feature Pyramid Network³ (Base-RCNN-FPN) 的 Base (Faster) R-CNN，它是可扩展到 Mask R-CNN⁴ 的基本边界框检测器。具有 FPN 主干的 Faster R-CNN⁵ 检测器是一种多尺度检测器，可实现高精度检测微小到大型物体，使其成为事实上的标准检测器（见图 1）。

让我们看一下 Base R-CNN FPN 的结构：

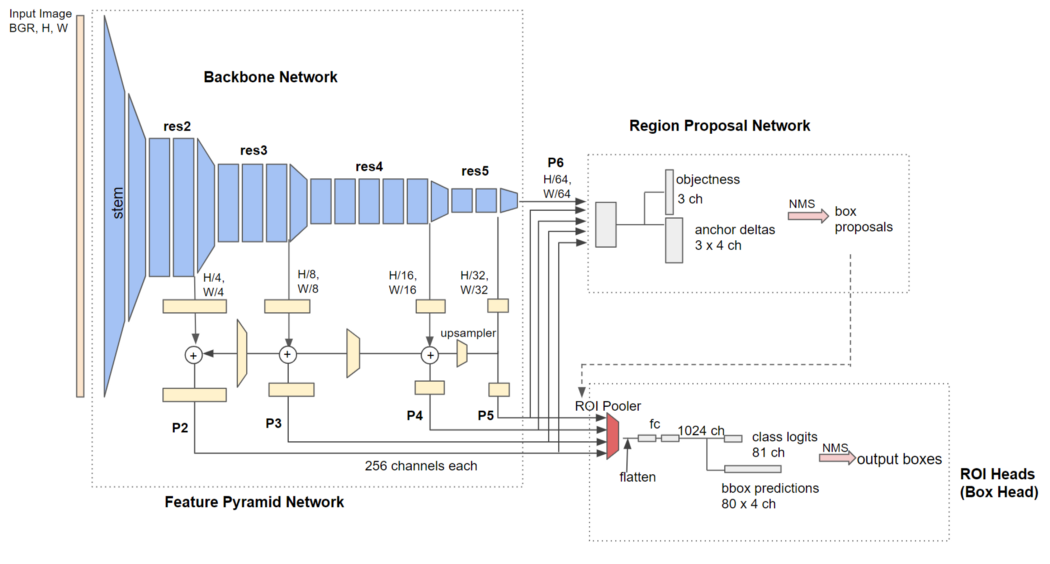

                                 Figure 2. Meta architecture of Base RCNN FPN.

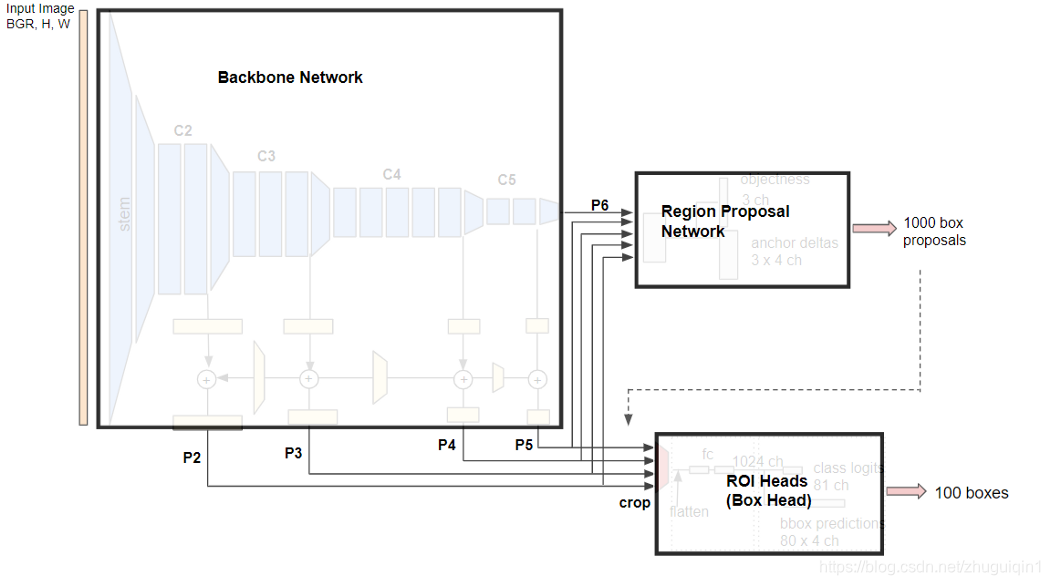

上图显示了网络的元架构。现在你可以看到里面有三个块，分别是：
1.骨干网络（Backbone Network）：从输入图像中提取不同尺度的特征图。 Base-RCNN-FPN 的输出特征称为 P2（1/4 比例）、P3（1/8）、P4（1/16）、P5（1/32）和 P6（1/64）。请注意，非 FPN（‘C4’）架构的输出特征仅来自 1/16 比例。
2. 区域提议网络（Region Proposal Network)：从多尺度特征中检测对象区域（object regions）。获得了 1000 个具有置信度分数的推荐框（box proposals）（默认情况下）。
3. Box Head：使用proposal box将特征图裁剪和变形成多个固定大小的特征，并通过全连接层获得微调的框位置和分类结果。最后，使用非最大抑制 (NMS) 过滤掉最大 100 个框（默认情况下）。 box head是 ROI Heads 的子类之一。例如Mask R-CNN有更多的ROI head，比如mask head。

每个块里面是什么？图 3 显示了详细的架构：

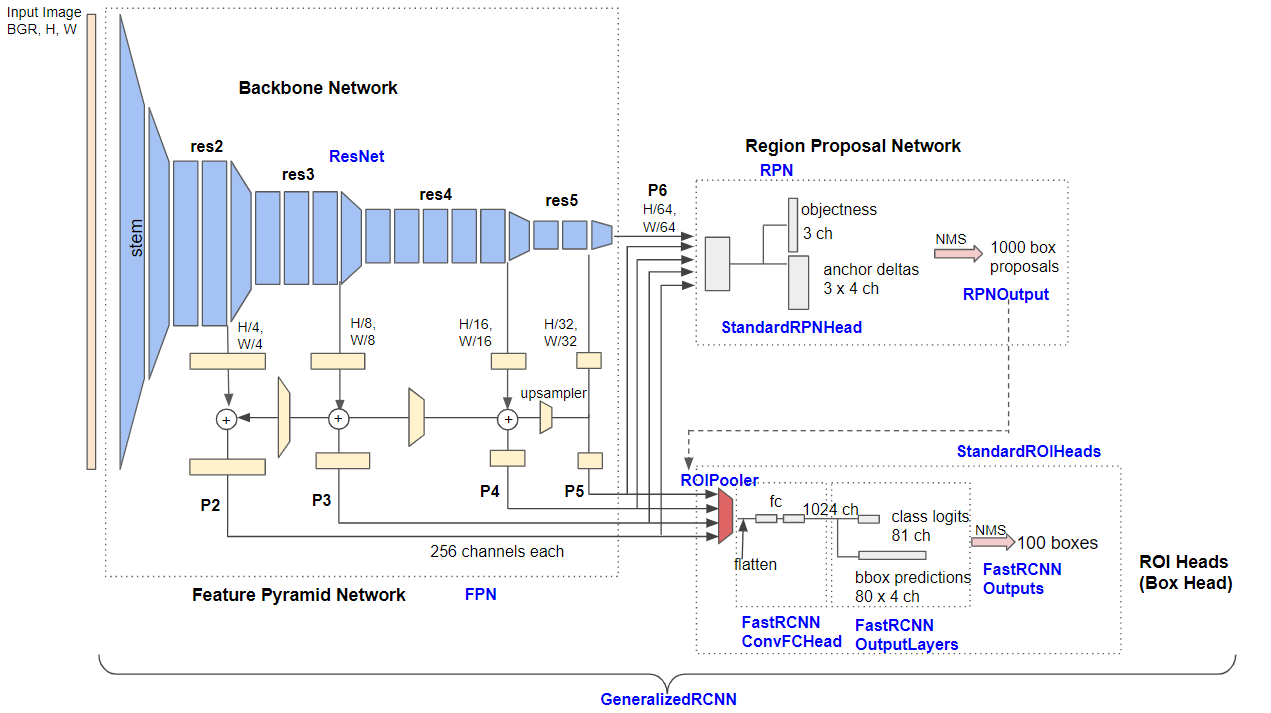

           Figure 3. Detailed architecture of Base-RCNN-FPN. Blue labels represent class names.

好吧，它更复杂！现在让我们暂时离开它并查看存储库。


Detectron2 代码存储库的结构

下面是detectron 2的目录树（在‘detectron2’目录下⁶）。请查看“modeling”目录。 Base-RCNN-FPN架构是由该目录下的几个类构建的。

detectron2
├─checkpoint <- checkpointer and model catalog handlers
├─config <- default configs and handlers
├─data <- dataset handlers and data loaders
├─engine <- predictor and trainer engines
├─evaluation <- evaluator for each dataset
├─export <- converter of detectron2 models to caffe2 (ONNX)
├─layers <- custom layers e.g. deformable conv.
├─model_zoo <- pre-trained model links and handler
├─modeling
│ ├─meta_arch <- meta architecture e.g. R-CNN, RetinaNet
│ ├─backbone <- backbone network e.g. ResNet, FPN
│ ├─proposal_generator <- region proposal network
│ └─roi_heads <- head networks for pooled ROIs e.g. box, mask heads
├─solver <- optimizer and scheduler builders
├─structures <- structure classes e.g. Boxes, Instances, etc
└─utils <- utility modules e.g. visualizer, logger, etc

Meta Architecture:
GeneralizedRCNN (meta_arch/rcnn.py)
这部分包含以下模块:

1. Backbone Network:
   FPN (backbone/fpn.py)
   └ ResNet (backbone/resnet.py)
2. Region Proposal Network:
   RPN(proposal_generator/rpn.py)
   ├ StandardRPNHead (proposal_generator/rpn.py)
   └ RPNOutput (proposal_generator/rpn_outputs.py)
3. ROI Heads (Box Head):
   StandardROIHeads (roi_heads/roi_heads.py)
   ├ ROIPooler (poolers.py)
   ├ FastRCNNConvFCHead (roi_heads/box_heads.py)
   ├ FastRCNNOutputLayers (roi_heads/fast_rcnn.py)
   └ FastRCNNOutputs (roi_heads/fast_rcnn.py)

每个模块都有一个主类和子类。 现在请看图 3 上的蓝色标签。您可以看到哪个类对应于管道的哪个部分。我将在下一部分展示每个类的详细信息。

这里我添加了没有类名的架构图。

Figure 4. Detailed architecture of Base-RCNN-FPN (without class names).
