5.2 对射式红外传感器&旋转编码器计次

  1. 对射式红外传感器

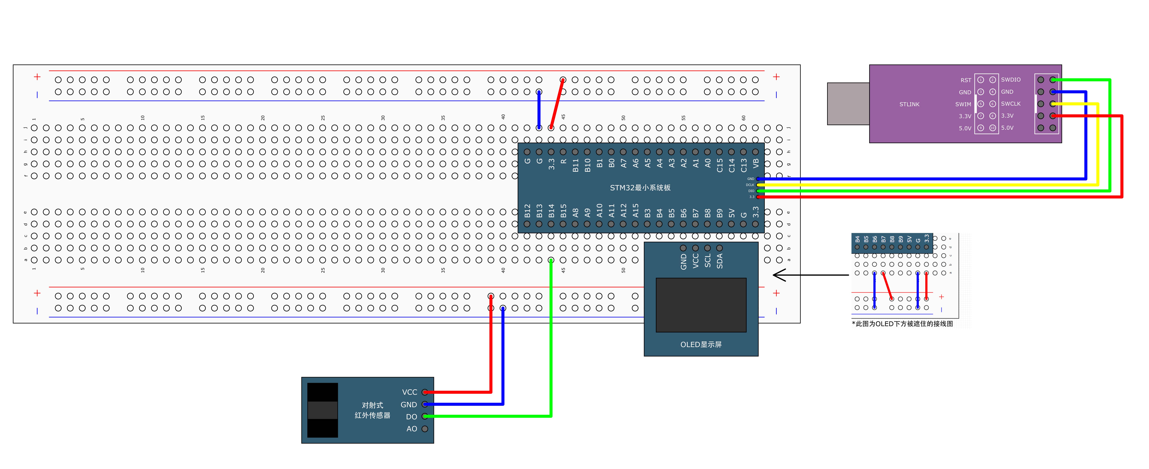

1.1 接线图

VCC GND分别接电源的正负极

DO数字输出端,随意选择一个GPIO口

1.2 硬件原理

当挡光片或者编码盘在对射式红外传感器中间经过时,DO就会输出电平变化信号,电平跳变信号触发STM32 PB14号口中断,在中断函数中执行变量++程序,并在主循环里调用OLED中显示变量。

1.3 设计思路

  • 本次设计采用模块化编程,分为CountSensor.c、CountSensor.h、main.c三部分。

  • 先进行初始化

EXTI(中断)配置

1. 第⼀步,配置RCC,把所涉及到的外设时钟都打开 (GPIOB,AFIO(NVIC,EXTI无需打开)) 2. 第⼆步,配置GPIO,选择端口为输⼊模式 3. 第三步,配置AFIO,选择使⽤的⼀路GPIO,连接到EXTI 4. 第四步,配置EXTI,选择边沿触发⽅式,选择触发响应⽅式 5. 第五步,配置NVIC,给中断选择⼀个合适的优先级

最后通过NVIC,外部中断信号进入CPU,CPU收到中断信号,跳转到中断函数里执行中断程序。

EXTI和NVIC时钟默认是打开的,NVIC是内核的外设,内核的外设都不需要开启时钟,RCC 管的都是内核外的外设

1.4 知识储备 AFIO

  • 复位AFIO外设

void GPIO_AFIODeInit(void);
  • 锁定GPIO配置函数

锁定引脚的配置,防⽌意外更改

void GPIO_PinLockConfig(GPIO_TypeDef* GPIOx,uint16_t GPIO_Pin);
  • 配置AFIO的事件输出功能函数

void GPIO_EventOutputConfig(uint8_t GPIO_PortSource,uint8_tGPIO_PinSource);
void GPIO_EventOutputCmd(FunctionalState NewState);
  • 引脚重映射函数
