STM32定时器分类
STM32的定时器分为很多类,按照功能的不同可以分为:
- 高级定时器(TIM1和TIM8)
- 通用定时器(TIM2-TIM5)
- 基本定时器(TIM6和TIM7)
- 看门狗定时器
- SysTick定时器
本章主要讲解通用定时器。
STM32通用定时器主要是通过可编程预分频器(PSC)驱动的16位自动装载寄存器(CNT)构成。它的每个通用定时器都是完全独立的,没有互相共享任何资源。
通用TIMx(TIM2、TIM3、TIM4、TIM5)定时器功能包括:
- 16位向上、向下、向上/向下自动装载计数器
- 16位可编程(可实时修改)预分频器,计数器时钟频率的分频系数为1~65536之间
- 4个独立通道(TIMx_CH1~4),这些通道可以用来作为:输入捕获、输出比较、PWM生成(边缘或中间对齐模式)或单脉冲模式输出
- 可使用外部信号(TIMx_ETR)控制定时器和定时器互连(可以用一个定时器控制另一个定时器)的同步电路
- 产生相应事件的中断/DMA
更新:计数器向上溢出/向下溢出,计数器初始化(通过软件或者内部/外部触发)
触发事件:(计数器启动、停止、初始化或由内部/外部触发计数)
输入捕获
输出比较 - 针对定位的增量(正交)编码器和霍尔传感器
- 触发输入作为外部时钟或者按周期的电流管理
定时器中断实验
计数器时钟频率

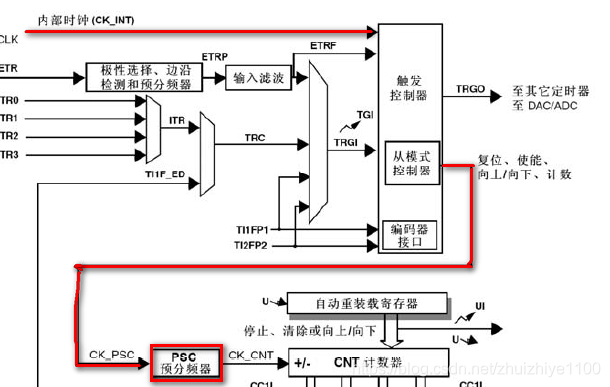

通用定时器框图:
通用定时器的时钟源可以通过TIMx_SMCR来进行配置。默认是000由内部时钟进行驱动。
这里通用定时器的时钟频率是由APB1的分频系数决定,如果APB1的预分频系数是1,则通用定时器的时钟频率等于APB1的时钟频率,否则为APB1时钟的2倍。
使用SystenInit函数初始化的时候,各时钟频率如下:
SYSCLK = 72M
AHB时钟 = 72M
APB1时钟=36M
所以APB1的分频系数=AHB/APB1=2
由此可得CK_INT的时钟频率为2*36M = 72M.

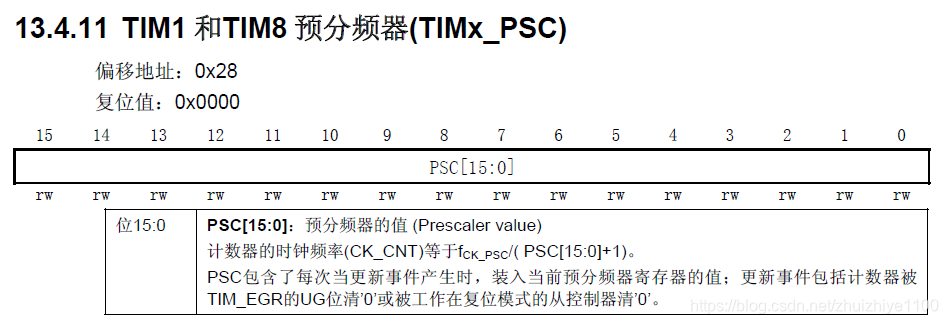

计数器的最终的频率还需要经过PSC预分频计算才能得到
最终CK_CNT的时钟频率为
计数器模式
向上计数模式
这里设置TIMx_ARR计数器的值为0x36,当计数器从0计数到0x36的时候产生一个溢出事件。
库函数操作
设置通用定时器,并产生相应中断,主要分为以下几个步骤(以TIM3为例)
- TIM3时钟使能
- 设置TIM3_ARR和TIM3_PSC的值
- 设置TIM3_DIER允许更新中断
- 允许TIM3工作
- TIM3中断分组设置
- 编写中断服务函数
timer.c文件
#include "timer.h"
void TIM3_Int_Init(u16 arr,u16 psc)
{
TIM_TimeBaseInitTypeDef TIM_TimeBaseStructure;
NVIC_InitTypeDef NVIC_InitStructure;
RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM3, ENABLE); //时钟使能
//定时器TIM3初始化
TIM_TimeBaseStructure.TIM_Period = arr; //设置在下一个更新事件装入活动的自动重装载寄存器周期的值
TIM_TimeBaseStructure.TIM_Prescaler =psc; //设置用来作为TIMx时钟频率除数的预分频值
TIM_TimeBaseStructure.TIM_ClockDivision = TIM_CKD_DIV1; //设置采样频率分频比例
TIM_TimeBaseStructure.TIM_CounterMode = TIM_CounterMode_Up; //TIM向上计数模式
TIM_TimeBaseInit(TIM3, &TIM_TimeBaseStructure); //根据指定的参数初始化TIMx的时间基数单位
TIM_ITConfig(TIM3,TIM_IT_Update,ENABLE ); //使能指定的TIM3中断,允许更新中断
//中断优先级NVIC设置
NVIC_InitStructure.NVIC_IRQChannel = TIM3_IRQn; //TIM3中断
NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 0; //先占优先级0级
NVIC_InitStructure.NVIC_IRQChannelSubPriority = 3; //从优先级3级
NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE; //IRQ通道被使能
NVIC_Init(&NVIC_InitStructure); //初始化NVIC寄存器
TIM_Cmd(TIM3, ENABLE); //使能TIMx
}
//定时器3中断服务程序
void TIM3_IRQHandler(void) //TIM3中断
{
if (TIM_GetITStatus(TIM3, TIM_IT_Update) == SET) //检查TIM3更新中断发生与否
{
TIM_ClearITPendingBit(TIM3, TIM_IT_Update); //清除TIMx更新中断标志
LED1=!LED1;
}
}
main.c文件
#include "timer.h"
int main(void)
{
NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);
TIM3_PWM_Init(40,0);
}
参考资料:
《ARM Cortex-M3体系结构与编程》
《原子哥教你玩STM32库函数版》
《STM32中文参考手册》
