使用cad绘制一个螺旋输送机

最新推荐文章于 2024-07-10 15:26:43 发布
最新推荐文章于 2024-07-10 15:26:43 发布
阅读量181 收藏
点赞数 3
分类专栏： 技术 文章标签： CAD
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/zhupenghui1/article/details/139361377
版权

1、第一步，绘制一个矩形

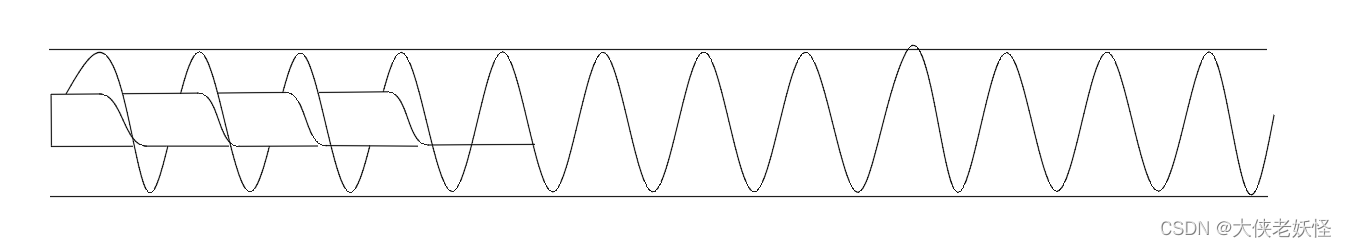

2、使用绘图中的样条线拟合曲线，绘制螺旋线。

绘制时使用上下辅助线、阵列工具绘制多个竖线保证样条线顶点在同一高度。

3、调整矩形右侧的两个顶点，使其变形。

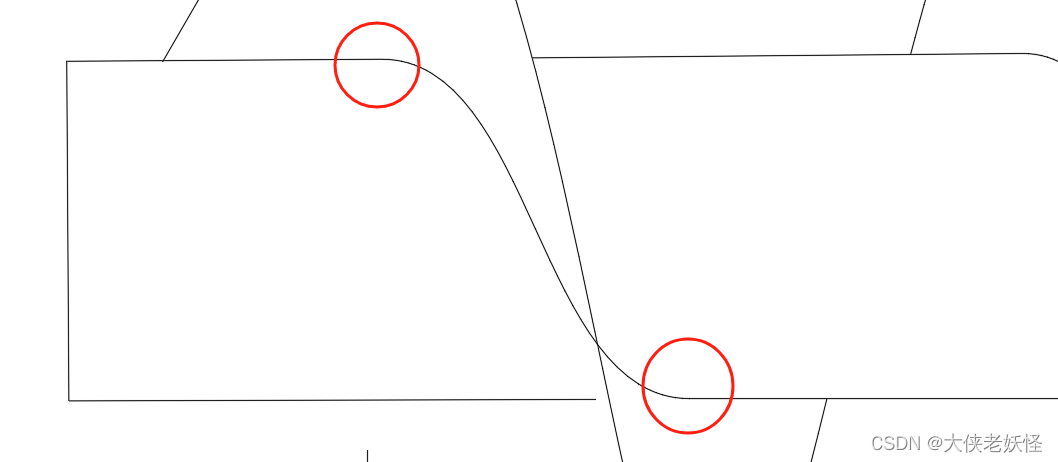

矩形1和矩形2连接时，使用blend命令，平滑曲线自动连接：

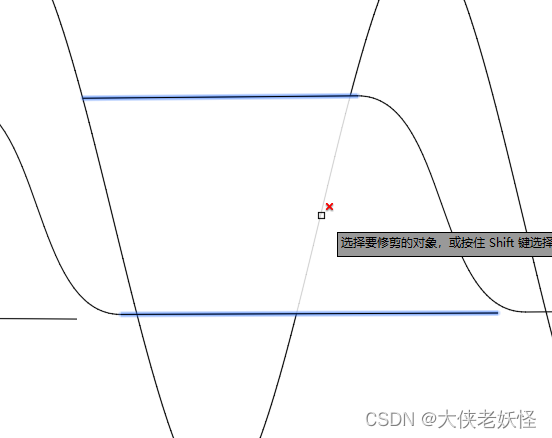

4、删除交叉点中多余的螺旋线，使用TR命令

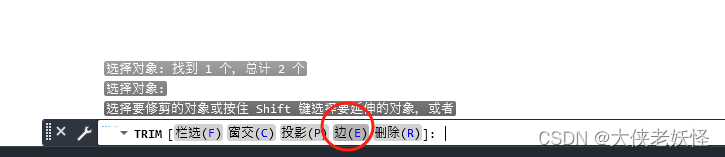

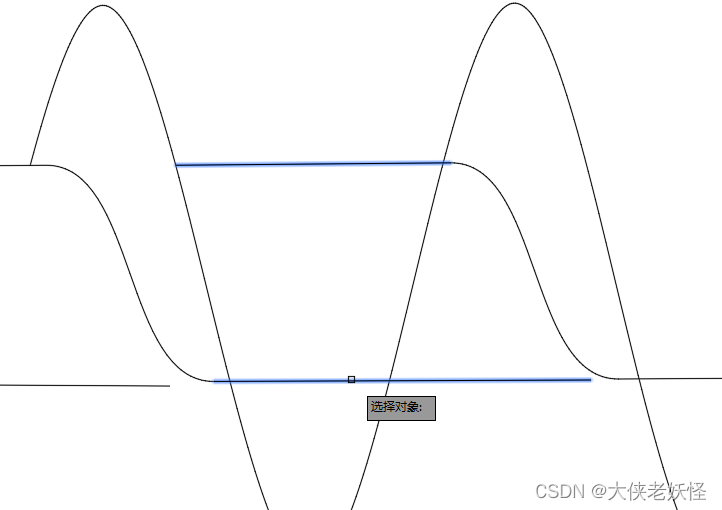

然后点击空格，选择边

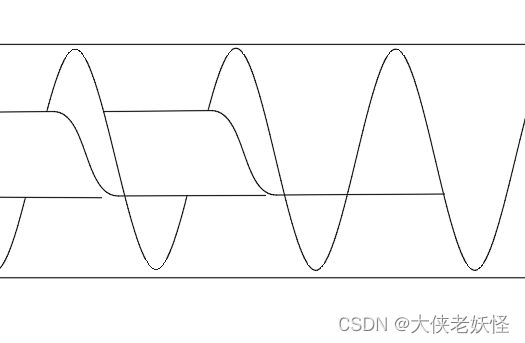

延申，删除即可得到如下效果：
