AUTOCAD——螺旋

最新推荐文章于 2025-05-01 08:54:53 发布
最新推荐文章于 2025-05-01 08:54:53 发布
阅读量523 收藏
点赞数
分类专栏： CAD CAD使用教程 文章标签： cad android
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/MxCAD_soft/article/details/119925114
版权
本文详细介绍了如何在AutoCAD中利用‘螺旋’命令绘制二维螺旋线和三维弹簧或环形楼梯。操作步骤包括通过菜单栏或输入命令行指令启动螺旋绘制，并调整螺旋圈数和高度等参数。当高度设为0时，将生成平面螺旋图形。了解这些技巧有助于提升CAD制图技能。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

创建二维螺旋线以及三维弹簧或环形楼梯。

执行方式

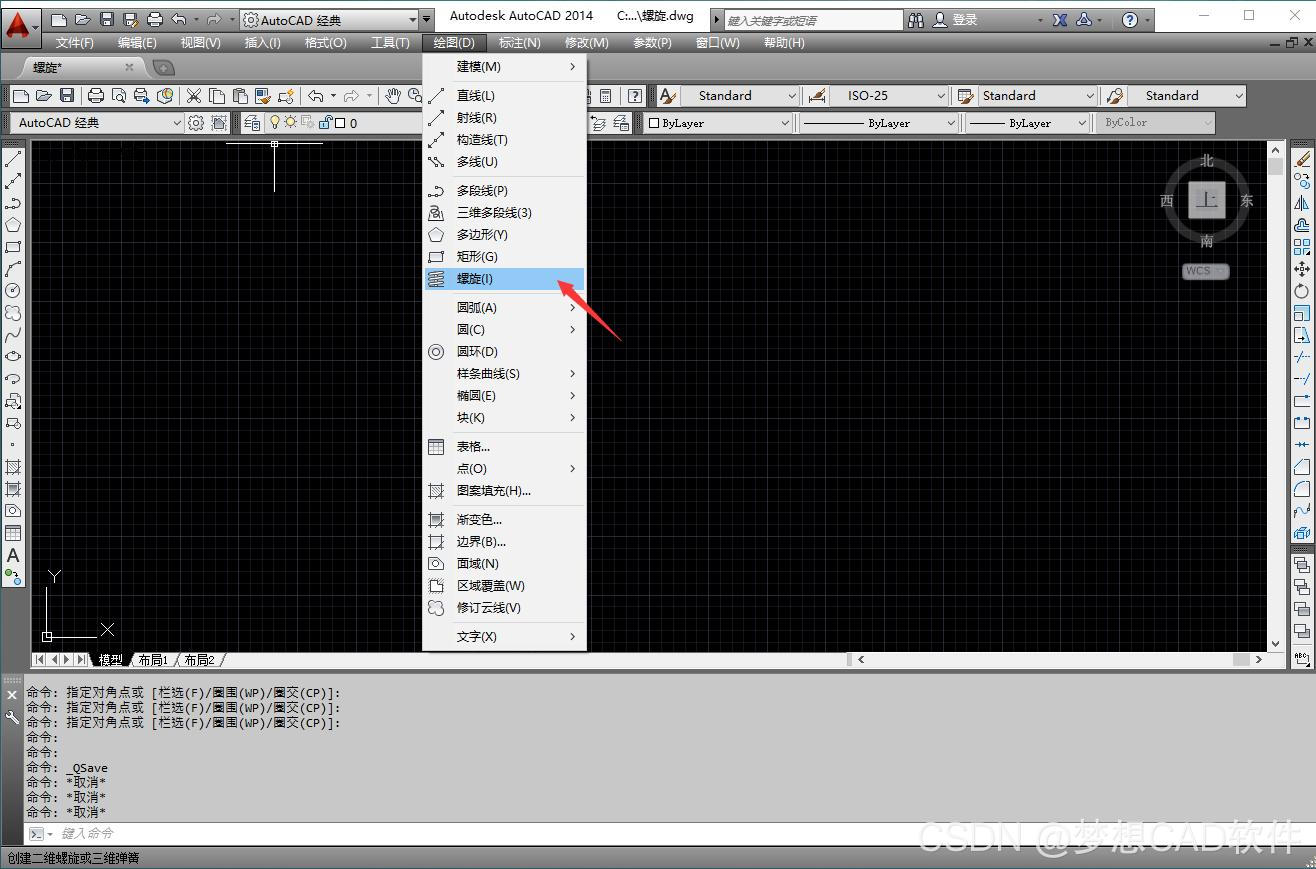

（1）单击菜单栏“绘图→螺旋”。如图：

在这里插入图片描述

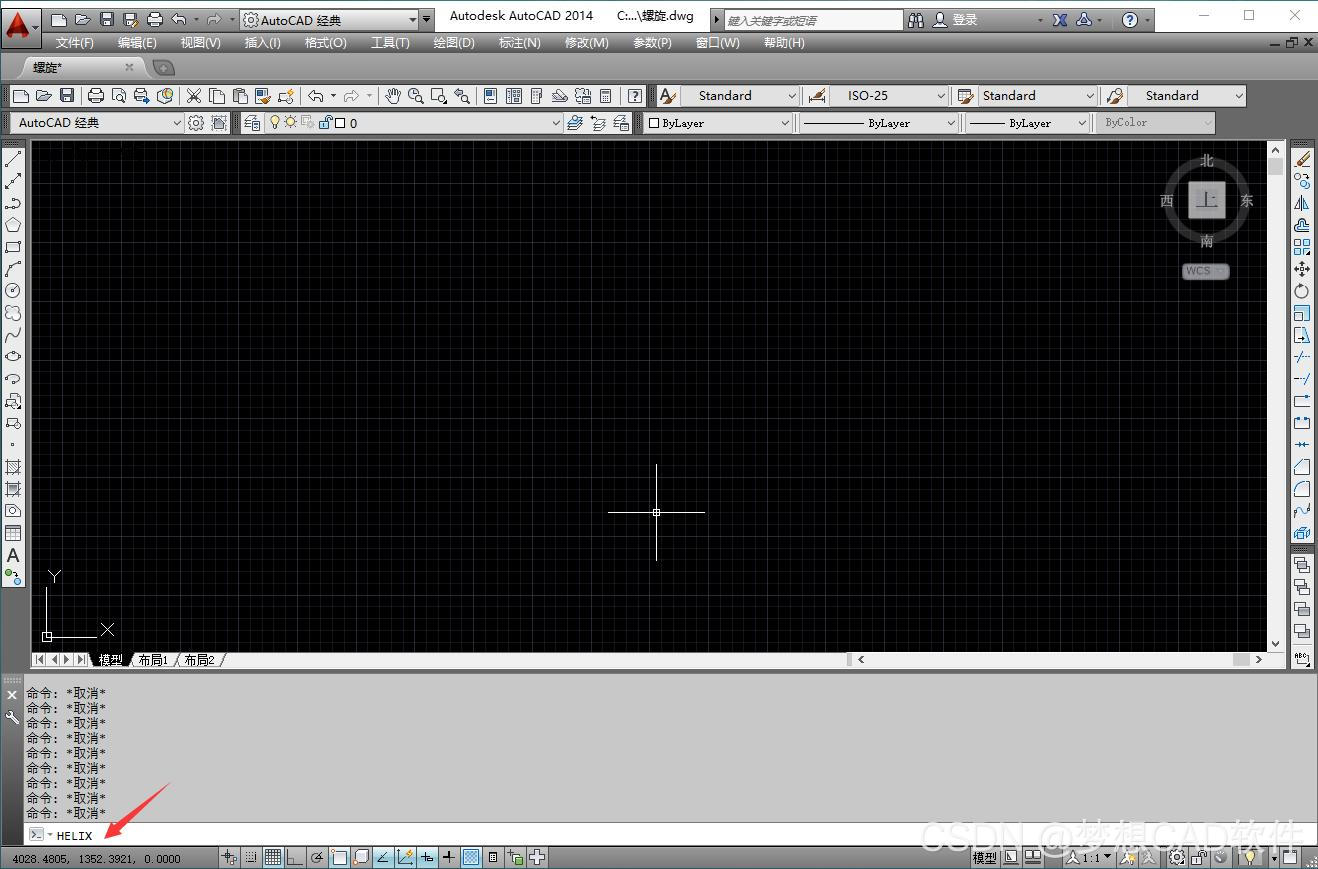

（2）在命令行中输入“HELIX”按enter键。如图：

在这里插入图片描述

操作步骤

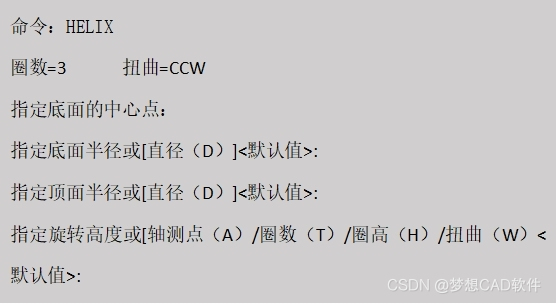

执行命令之后，命令行会显示以下信息：

在这里插入图片描述

选项说明

（1）螺旋圈数默认值为3，最大圈数为500。

（2）当螺旋的指定高度为0时，则创建的是平面图。

螺旋命令绘制的效果图如下：

在这里插入图片描述
