应用概述

4G模块专网卡配置基本流程如下：

     1、配置APN
     2、查询当前GPRS注册状态
     3、查看当前GPRS附着状态
     4、设置为单链接模式
     5、设置为快发模式（推荐使用这种模式）
     6、启动任务，设置APN
     7、激活移动场景，获取IP地址
     8、查询分配的IP地址
     9、查询下链接状态
     10、连接服务器
     11、查询下链接状态

材料准备

1. EVB_Air724UG_A13开发板一套，包括天线SIM卡，USB线。
2. PC电脑，串口工具


应用流程

基本流程

先来看个正常情况下的AT命令序列，如果不理解AT命令含义，请自行参考AT手册或AT指南

AT+CPIN?
+CPIN: READY    //查询sim卡是否正常
OK


AT+CPNETAPN=1,"shqnxx04.shm2mapn","","",0//配置专网APN

[11:53:21.938]收←◆
OK

*CGEV: DEACT,5

+NO Service

^CARDMODE: 255

+CPIN: SIM REMOVED

+CPIN: READY

^CARDMODE: 2

[11:53:24.087]收←◆
+E_UTRAN Service

*CGEV: ACT,5,"shqnxx04.shm2mapn.MNC006.MCC460.GPRS","10.44.69.196"

AT+CGATT?
+CGATT: 1        //查询是否附着上数据网络，如果返回+CGATT: 0表示未附着上
OK

AT+CIPQSEND=1//配置快发模式
OK

AT+CSTT//重新启动任务
OK

AT+CIICR//激活移动场景，获取IP地址
OK

AT+CIFSR//查讯获取的ip地址
10.44.69.196

AT+CIPSTATUS//查询下连接状态
OK
STATE: IP STATUS

AT+CIPSTART="tcp","112.126.83.31",8686//连接服务器，注意如果sim卡是联通卡，用域名解析时，要特殊版本固件才支持，移动，电信部都可以用域名。
OK
[11:54:14.335]收←◆
CONNECT OK

---

TCP连接基本流程

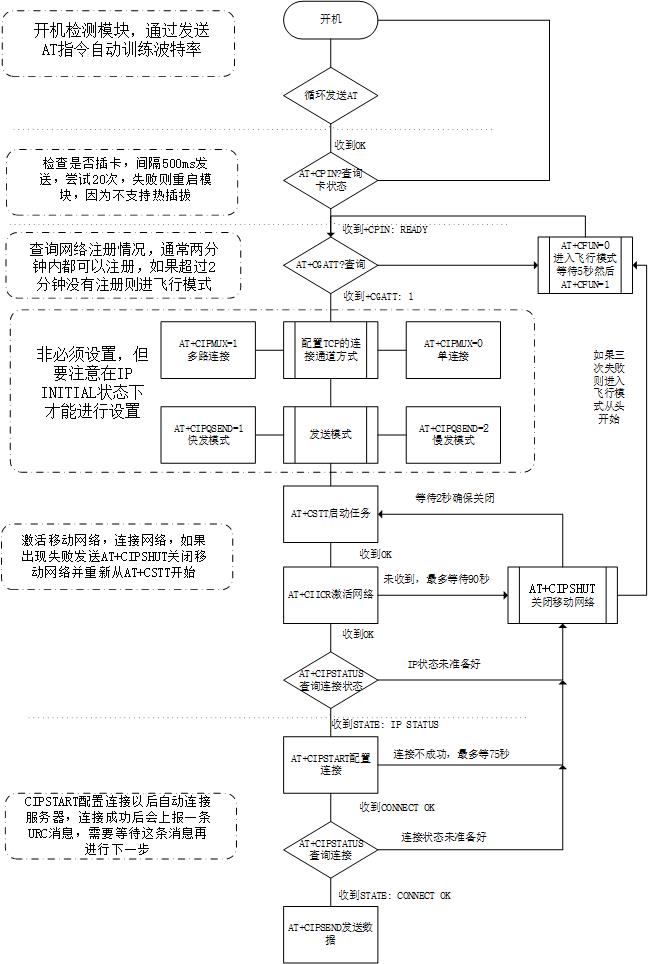

通过AT指令使用TCP服务主要包含设备联网，配置连接，建立连接，发送数据等步骤，具体流程如图高清版TCP流程图.pdf

---

常见问题

根据使用的网络类型来分，sim卡可以分为公网卡和专网卡两种,如何判断sim卡是公网卡还是专网卡，可按照如下顺序确认：

1.  咨询sim卡供应商


2.  如果apn有账号、或者有密码、或者有加密类型，则可以认为是专网卡


二、专网卡如何设置APN、用户名、密码和鉴权方式

   发送AT+CPNETAPN=mode,"apnname","user","pwd",authmode设置专网APN参数

命令类型	语法	返回
设置命令	AT+CPNETAPN=<mode>,<apn>,<user>,<pwd>,<authmode>	OK
查询命令	AT+CPNETAPN?	MODE:<mode>APN:<apn>USR:<user>PWD:<passwd>AUTHMODE:<authmode>OK
测试命令	AT+CPNETAPN=?	+CPNETAPN:(0-3),<apn>,<user>,<pwd>,authmode OK

参数定义：

参数	定义	取值	对取值的说明
<mode>	参数的保存模式	0	保存并重启生效
		1	不保存立即生效 注：如果专网卡和普通卡都会使用，mode请设置为1
		2	保存并立即生效 注：如果一直使用专网卡，mode请设置为2
		3	删除保存的参数
<apn>	GPRS 接入点名称		字符串参数(双引号可加可不加)，不超过128个字符。注：此参数不可以为空
<user>	GPRS 用户名		字符串参数(双引号可加可不加)，不超过32个字符。如果为空，则表示为""
<pwd>	GPRS 密码		字符串参数(双引号可加可不加)，不超过32个字符。如果为空，则表示为""
<authmode>	鉴权方式	0	无鉴权
		1	PAP
		2	CHAP

---
