Multisim14.0仿真应用设计(二十)74LS48译码器应用仿真

本文详细介绍了74LS48 BCD7段译码器/驱动器在Multisim14.0中的应用,包括引脚定义、逻辑框图、逻辑符号、真值表以及实际仿真效果展示。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

一、简介:

        74LS48是一种常见的BCD7段译码器/驱动器芯片,它能将4位BCD码转化为7段数码管的段选信号,并提供相应的驱动。

二、引脚定义:

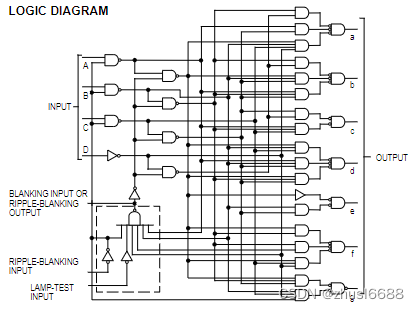

三、逻辑框图:



四、逻辑符号:

五、真值表:



### 使用74LS90Multisim中实现十进制分频 为了在Multisim中使用74LS90实现十进制分频,需了解该芯片的工作模式及其连接方法。74LS90能够通过特定配置形成不同的计数序列,其中一种常见的是基于8421编码的十进制分频。 #### 构建电路图 - **元件准备** - 添加一片74LS90至工作区。 - **连线操作** - 将电源Vcc接到正极供电端子(通常为+5V),GND接地;确保所有未使用的输入引脚保持悬空或按数据手册建议处理[^1]。 - 对于8421码形式的十进制分频,应把输出引脚QA与CLKB相连,这样每当四个CPA时钟周期过后就会触发一次CLKB信号上升沿,从而使得整个器件按照二-五-十进制规律递增直到满量程溢出并重置回零状态[^3]。 ```circuitikz \begin{circuitikz}[american, scale=0.8] % Power supply connections \node at (0,-1) [ground] {}; \draw (0,-1) to [short, o-*] ++(0,2); \node[right] at (-0.5,1) {Vcc}; \draw (0,1) node[left]{+5V} --++(-2,0); % IC placement and labeling \node[anchor=south west, rectangle, draw, minimum width=2cm,minimum height=1.5cm](ic){IC}; % Pin labels around the IC symbol \node[above right=-0.1 of ic.north east]{$V_{CC}$}; \node[below right=-0.1 of ic.south east]{$GND$}; \node[left=0.1 of ic.west] {$CPI/CLR$}; % Clock input or clear pin depending on model variant. \node[right=0.1 of ic.east] {$QD/QA$}; % Connecting QA with CLKB internally within the same chip instance \draw[dashed] ([yshift=-0.2cm,xshift=0.2cm]ic.east)--node[midway,below,sloped]{Internal Connection}(ic.-60); \end{circuitikz} ``` 此图为简化示意,实际应用中还需考虑更多细节如去耦电容放置等良好工程实践措施来保障稳定运行性能。 #### 测试验证 设置好上述硬件链接之后,在软件界面里给定适当频率范围内的方波作为测试激励源接入到公共时钟入口处(CPA),观察各个阶段输出的变化情况直至满足预期的功能需求为止。此时可以通过示波器探针工具监测各关键节点电压水平变化趋势来进行调试优化过程中的参数调整。
