二进制转BCD码电路基于Multisim仿真

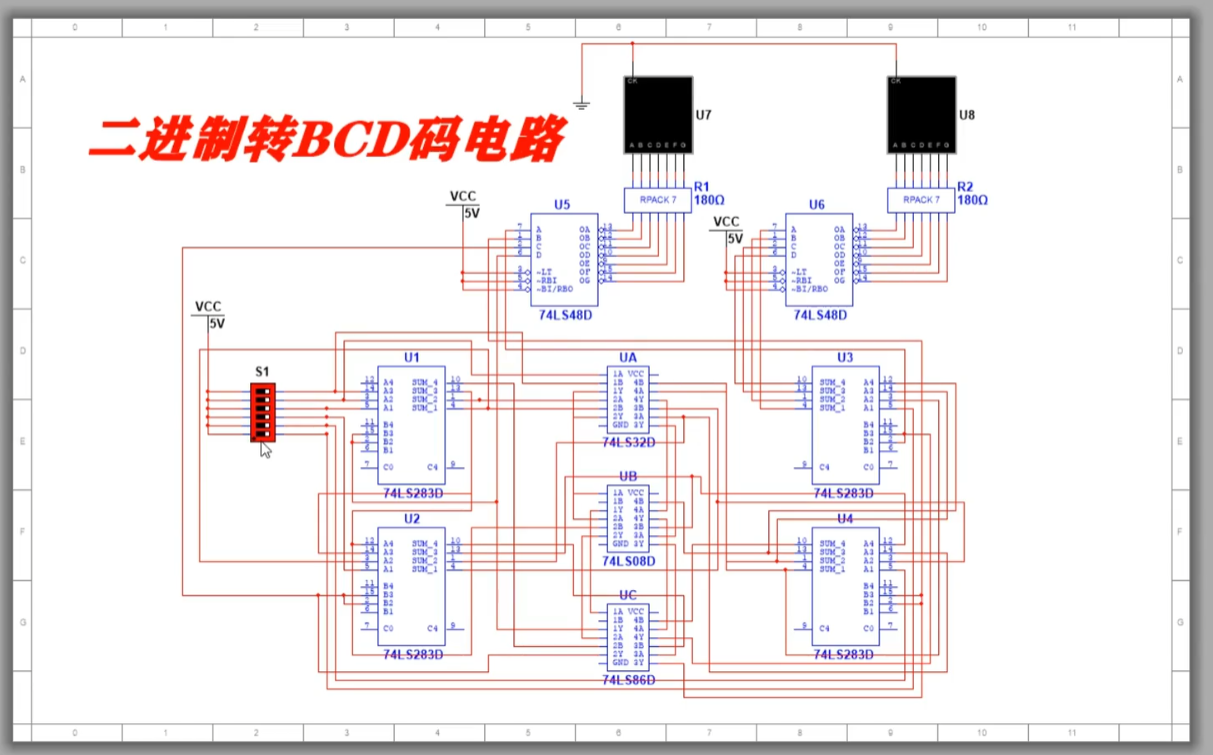

仿真图:

在这里插入图片描述

功能简介:

采用两位数码管显示转换结果,采用2片译码器芯片74LS48用于驱动2位数码管
采用拨动开关模拟二进制的输入
采用全加器74LS283+或门74ls32实现二进制计算并转换BCD码的过程

芯片介绍

74LS48是一款BCD到七段数码管译码器芯片。它具有以下特点:

  1. BCD输入:74LS48接受一个四位BCD码输入,用于表示0到9的数字。
  2. 七段数码管输出:它有七个输出端口,每个输出端口对应七段数码管的一个段。通过这些输出端口,可以实现对数码管的控制。
  3. 共阳极或共阴极:74LS48可用于驱动共阳极或共阴极的七段数码管,通过电源和电压的连接方式,可以选择合适的工作模式。
  4. 内部反相器:74LS48具有内部反相器,在输出端口上产生反向输出信号。
  5. TTL兼容:74LS48是基于TTL(Transistor-transistor logic)技术的芯片,可以与其他TTL逻辑芯片兼容。
  6. 低功耗:74LS48是一种低功率芯片,适合在电池供电或要求低功耗的应用中使用。

74LS283芯片的特点如下:

  1. 四位二进制全加器:74LS283是一个四位二进制全加器,可以执行四位二进制数的加法运算。
  2. 并行输入输出:该器件具有四个并行输入(A0-A3, B0-B3)和一个四位并行输出(S0-S3),使其能够同时对多个位进行操作。
  3. 进位和溢出输出:除了和输出之外,74LS283还提供一个进位输出(Cout)和一个溢出输出(Vout),用于指示加法运算中的进位和溢出情况。
  4. 快速运算:74LS283采用高速的TTL逻辑设计,能够在短时间内完成二进制加法运算,适用于高速计算和数据处理应用。
  5. 低功耗:该集成电路采用低功耗设计,适用于对功耗效率要求较高的应用。
  6. 可级联连接:多个74LS283芯片可以级联连接,实现更高位数的二进制加法运算。
  7. 兼容TTL逻辑:74LS283属于LS(低功耗肖特基)系列,意味着它基于TTL(晶体管-晶体管逻辑)电平运行,并与其他TTL集成电路兼容。
  8. 耐用可靠:74LS283采用可靠的半导体技术制造,提供稳定可靠的性能。

74LS32芯片的特点如下:

  1. 四个输入端:74LS32具有四个输入端(A, B, C, D),可以接收四个逻辑信号作为输入。
  2. 或门功能:它将输入信号进行逻辑或操作,即当任何一个输入为高电平时,输出为高电平。
  3. 输出端:74LS32有一个输出端(Q),用于输出逻辑或的结果。
  4. 高速运算:该芯片采用高速的TTL逻辑设计,能够在短时间内完成逻辑运算,适用于高速计算和信号处理应用。
  5. 低功耗:74LS32采用低功耗设计,适用于对功耗效率要求较高的应用。
  6. 兼容性:它与其他TTL逻辑系列的芯片兼容,可以与其他逻辑芯片共同使用。
  7. 耐用可靠:74LS32采用可靠的半导体技术制造,提供稳定可靠的性能。

设计文件:
