Multisim14.0仿真应用设计（四十一）74LS191 可预置的同步计数器应用仿真

最新推荐文章于 2025-02-25 19:41:50 发布
最新推荐文章于 2025-02-25 19:41:50 发布
阅读量2.1k 收藏 5
点赞数 16
分类专栏： Multisim 仿真应用设计 文章标签： fpga开发 嵌入式硬件
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/zhusl6688/article/details/136307606
版权
本文详细介绍了74LS191可预置的四位同步计数器，包括其功能特性、引脚定义、时序图、逻辑框图和在Multisim14.0中的仿真过程，展示了计数器的仿真效果。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

一、简介：

        74LS191为可预置的四位二进制加/减法计数器，RCO进位/借位输出端，MAX/MIN进位/借位输出端，CTEN计数控制端，QA-QD计数输出端，U/D计数控制端，CLK时钟输入端，LOAD异步并行置入端（低电平有效）。

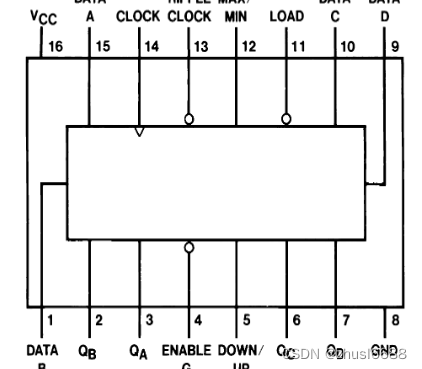

二、引脚定义：

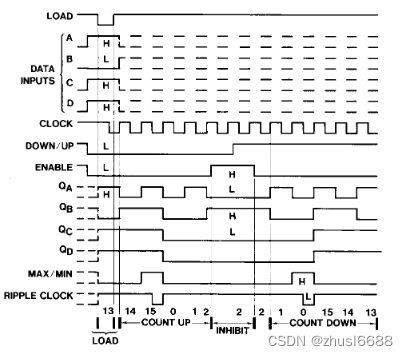

三、时序图：

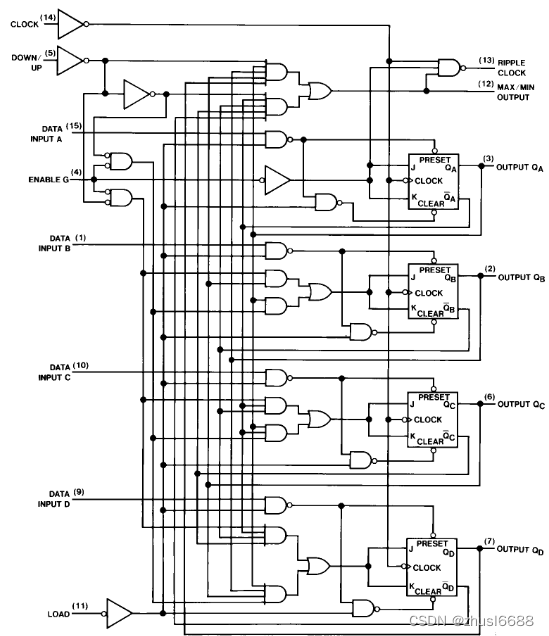

四、逻辑框图：

五、仿真原理图：
