安装驱动
- 安装usb转rj45驱动
- 测试驱动是否安装成功
插上console线后,在终端中输入
cd /dev
ls tty.*
发现有一项tty.usbserial-A10JVQF7
,这项就是我们的串口设备
安装minicom
- 安装minicom
brew install minicom
- 配置minicom

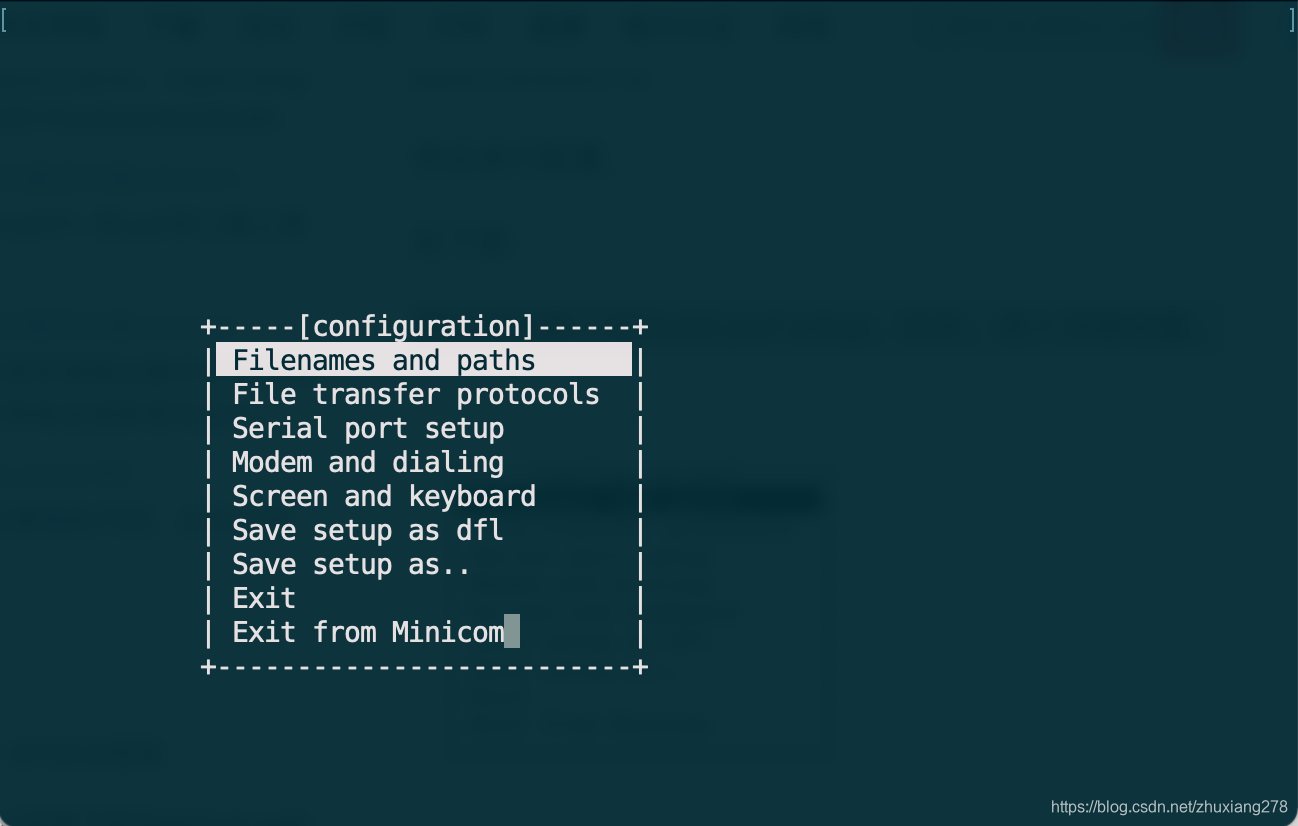

输入minicom -s
,进入minicom配置界面
我们选择第三项Serial port setup,回车,进入详细设置。

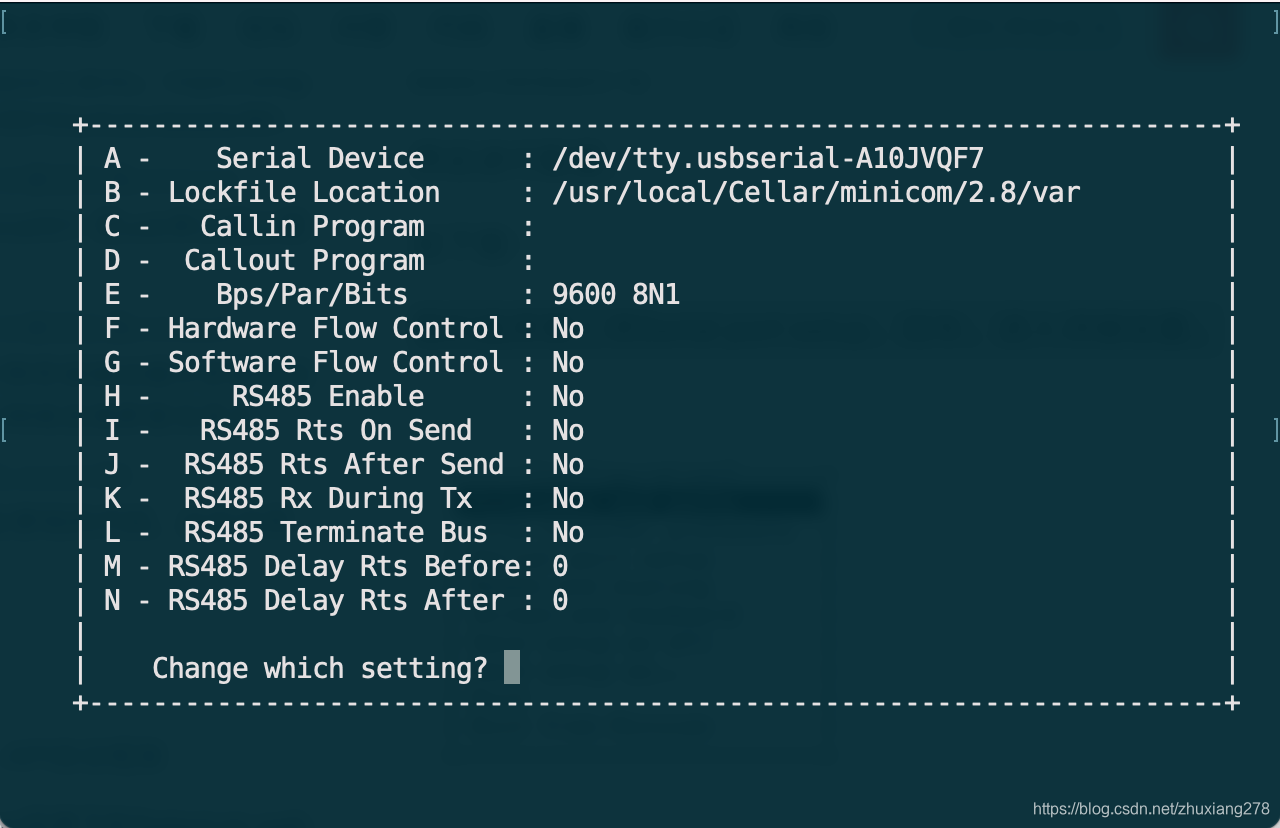

第一项Serial Device手动改为:tty.usbserial-A10JVQF7
,Hardware Flow Control改为:No,更改波特率为9600 8N1
编辑结束后,按回车。

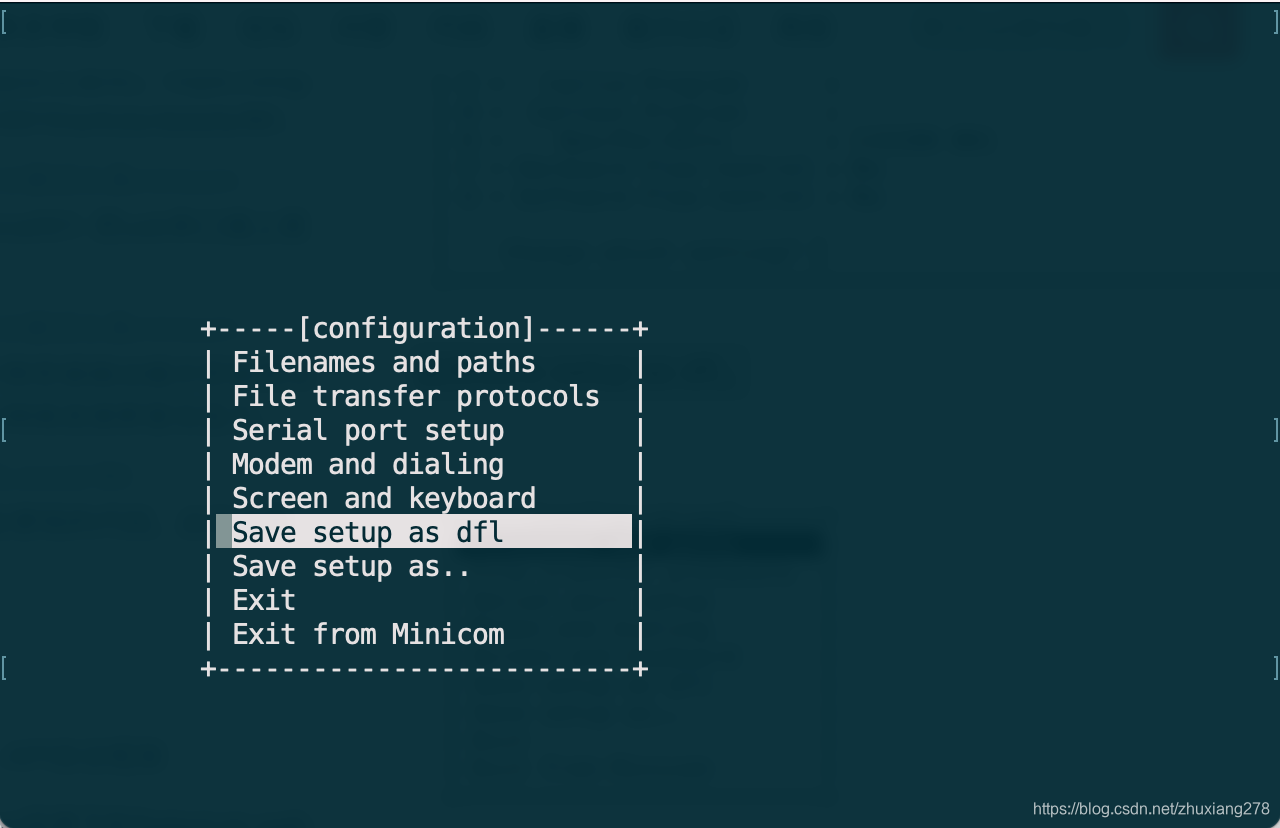

选择save setup as dfl。
选Exit,成功进入minicom,再按回车:大功告成
配置交换机
- 配置Switch
# 创建VLAN
<HUAWEI> system-view
[HUAWEI] sysname Switch
[Switch] vlan batch 10 20
# 配置接口加入VLAN
[Switch] interface gigabitethernet0/0/1
[Switch-GigabitEthernet0/0/1] port link-type access
[Switch-GigabitEthernet0/0/1] port default vlan 10
[Switch-GigabitEthernet0/0/1] quit
[Switch] interface gigabitethernet0/0/2
[Switch-GigabitEthernet0/0/2] port link-type access
[Switch-GigabitEthernet0/0/2] port default vlan 20
[Switch-GigabitEthernet0/0/2] quit
# 配置VLANIF接口的IP地址
[Switch] interface vlanif 10
[Switch-Vlanif10] ip address 10.10.10.2 24
[Switch-Vlanif10] quit
[Switch] interface vlanif 20
[Switch-Vlanif20] ip address 10.10.20.2 24
[Switch-Vlanif20] quit
- 检查配置结果
在VLAN10中的User1主机上配置IP地址为10.10.10.3/24,缺省网关为VLANIF10接口的IP地址10.10.10.2/24。
在VLAN20中的User2主机上配置IP地址为10.10.20.3/24,缺省网关为VLANIF20接口的IP地址10.10.20.2/24。
配置完成后,VLAN10内的User1与VLAN20内的User2能够相互访问。
