ST-LINK V2 连接 STM32F103C8T6 并下载程序(含各种配置)

同课号的同学可以在课号群里找到相对应的文件,其他看到此篇文章的朋友们可以用百度云下载

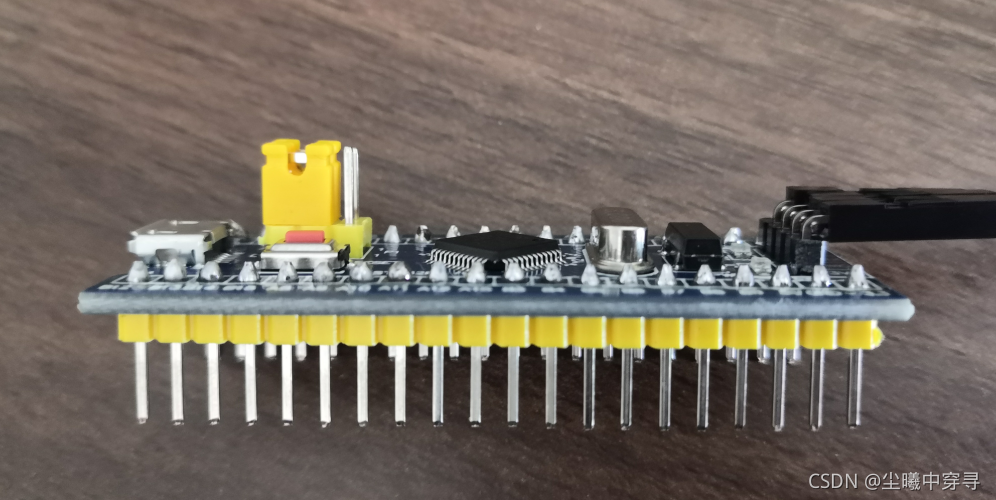

一、焊接好
在这里插入图片描述

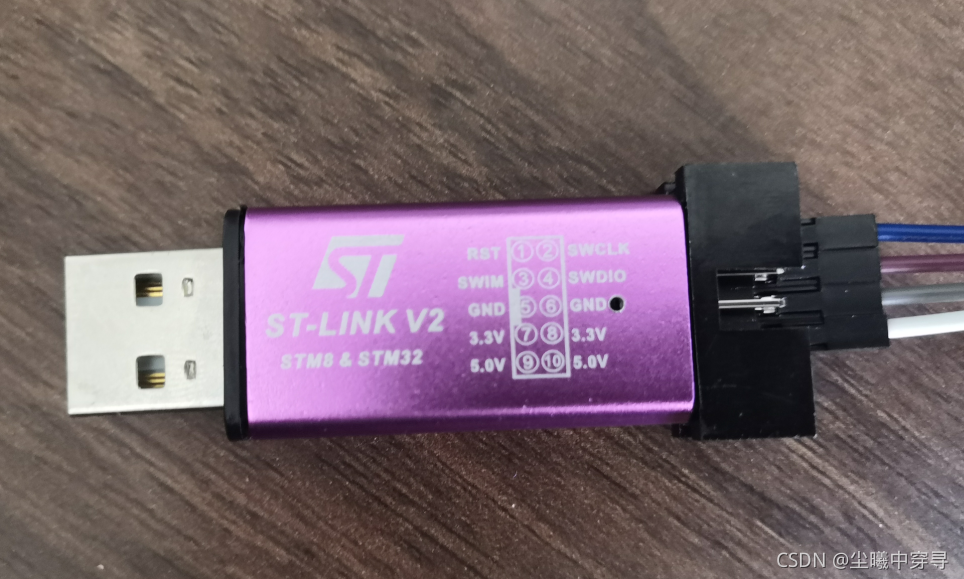

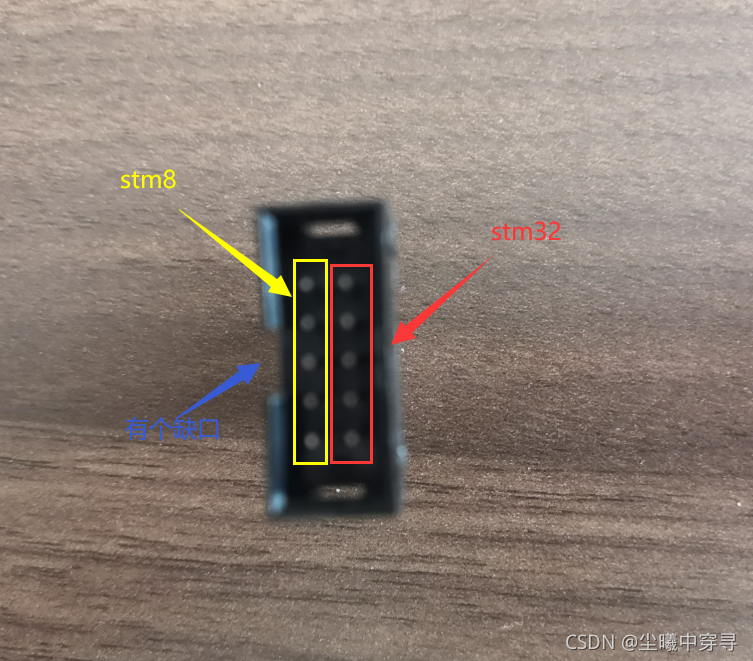

二、连接ST-LINK V2在这里插入图片描述
在这里插入图片描述
接线:

ST-LINK V2STM32
3.3V3V3
SWDIOSWIO
SWCLKSWCLK
GNDGND

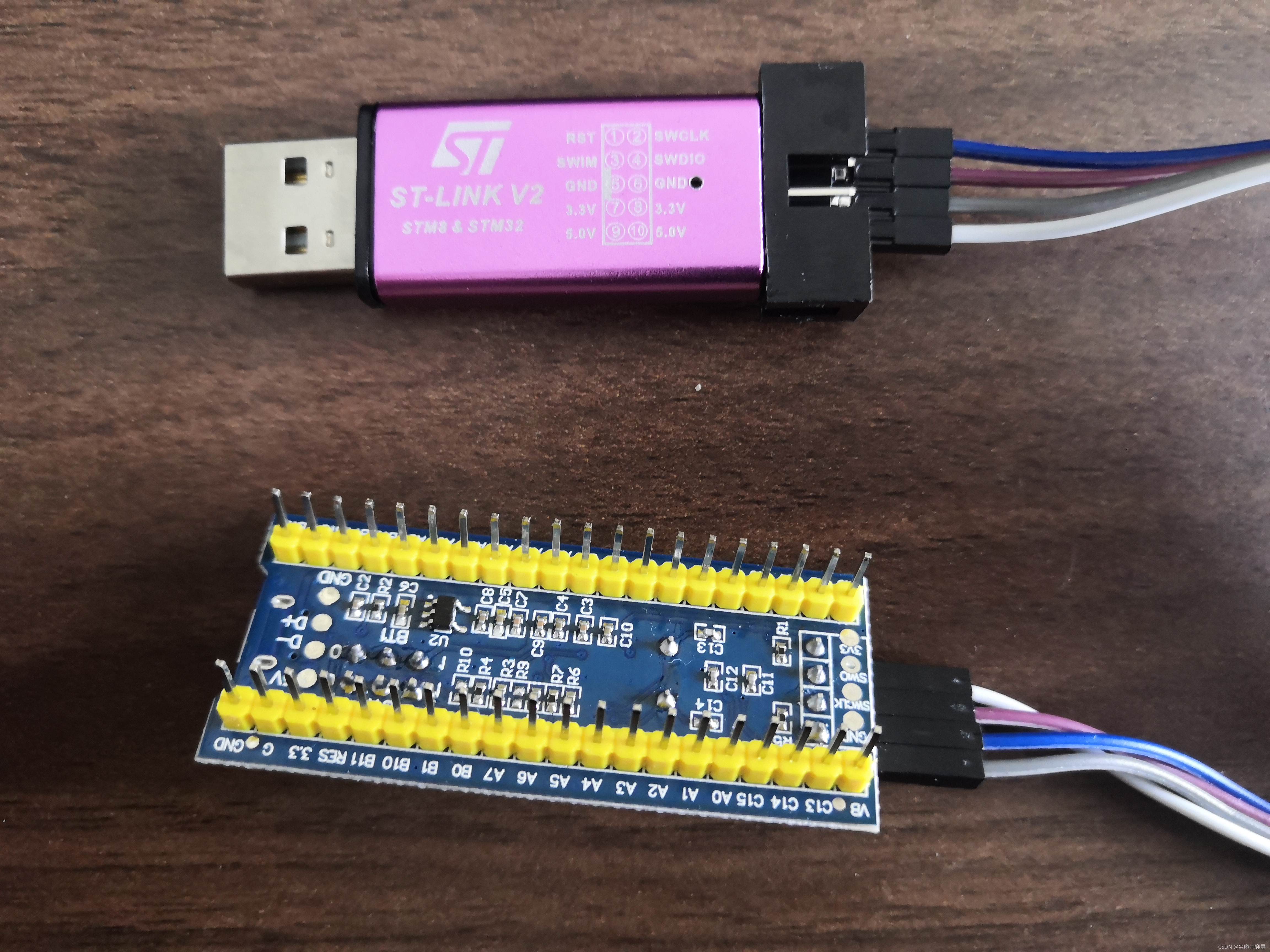

如图:
在这里插入图片描述

三、下载好keil5 MDK 版
计算机的,下载的软件应该很简单吧(狗头.jpg)

四、安装驱动
先下载驱动
链接:https://pan.baidu.com/s/1CXacfLpXFiySpnjC54XuoQ
提取码:1220

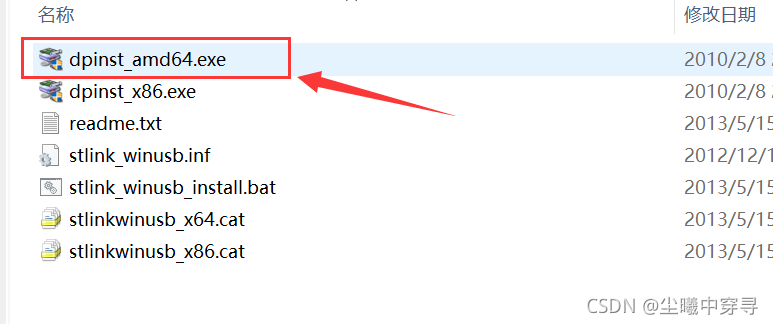

插上你的调试器,下载好打开下图这个,一直next就好
在这里插入图片描述

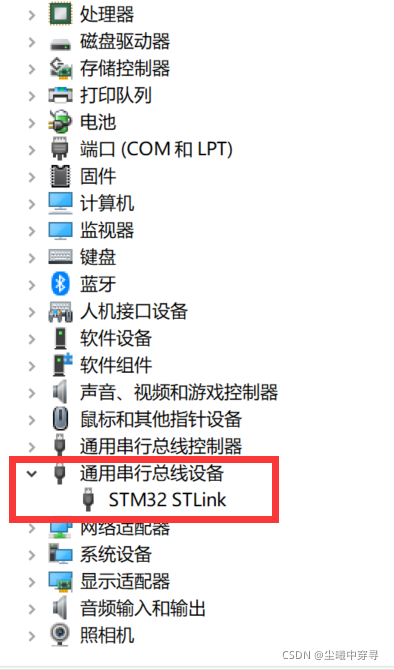

然后打开设备管理器,可以看到如下:
在这里插入图片描述
五、打开一个现成的工程
群里压缩包有
这个:
在这里插入图片描述
出现什么乱七八糟的先不要理他,后面我们慢慢调

六、配置

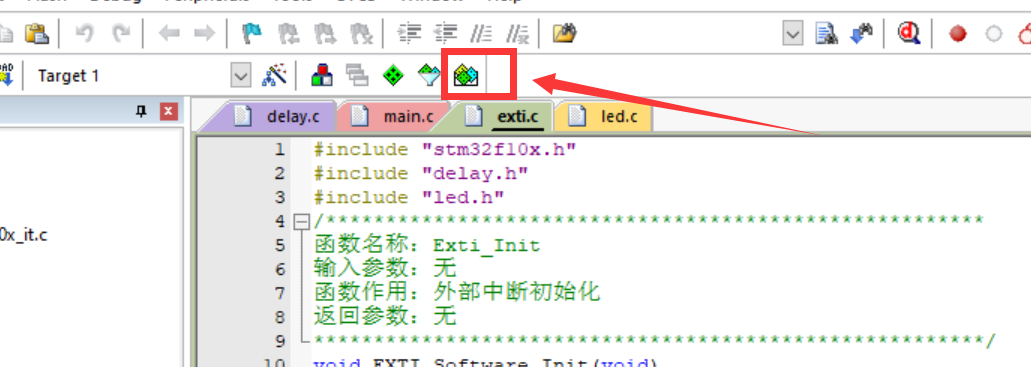

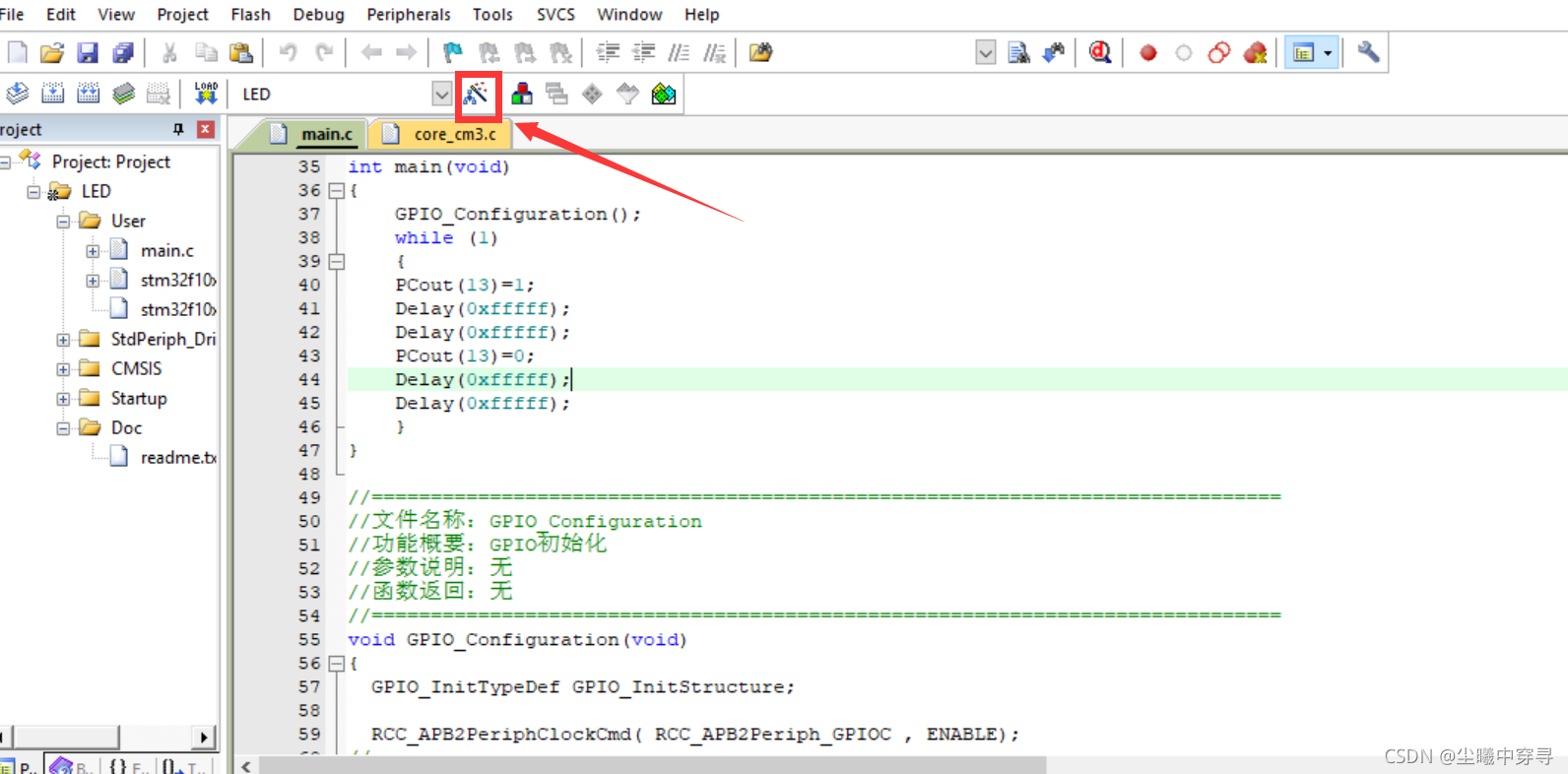

点击小魔术棒:
在这里插入图片描述

找到debug:
在这里插入图片描述

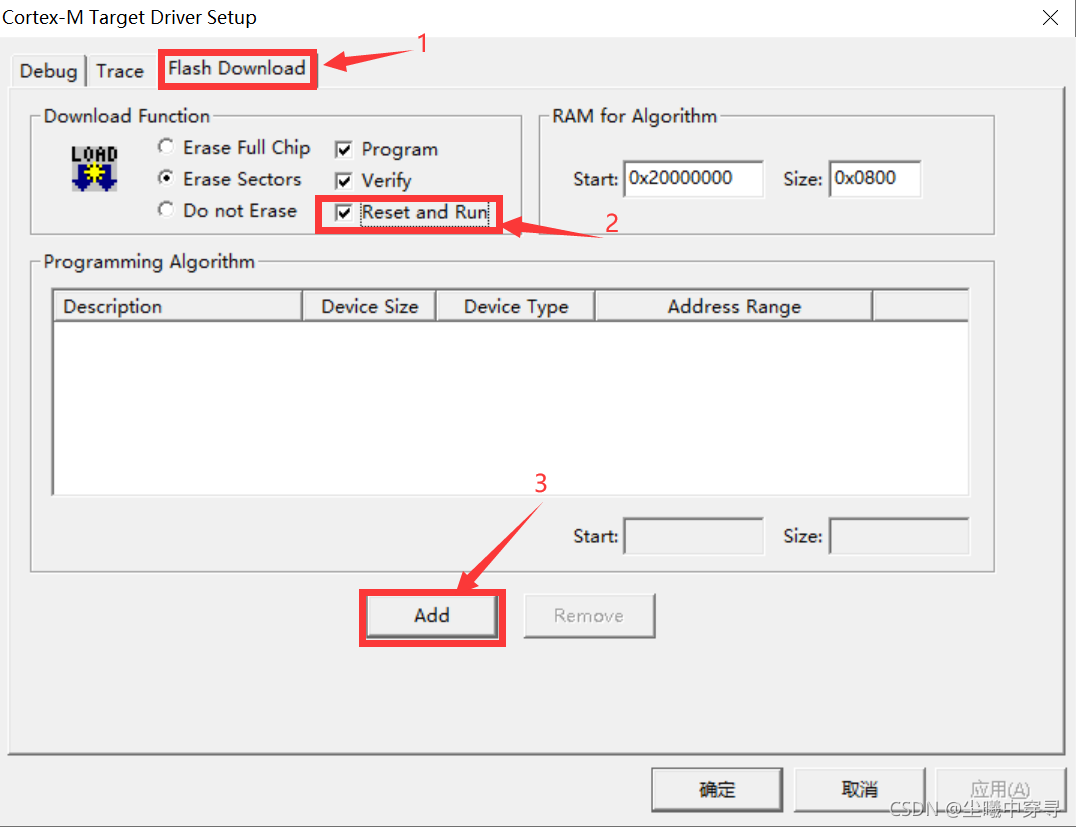

先找flash downlode:
在这里插入图片描述

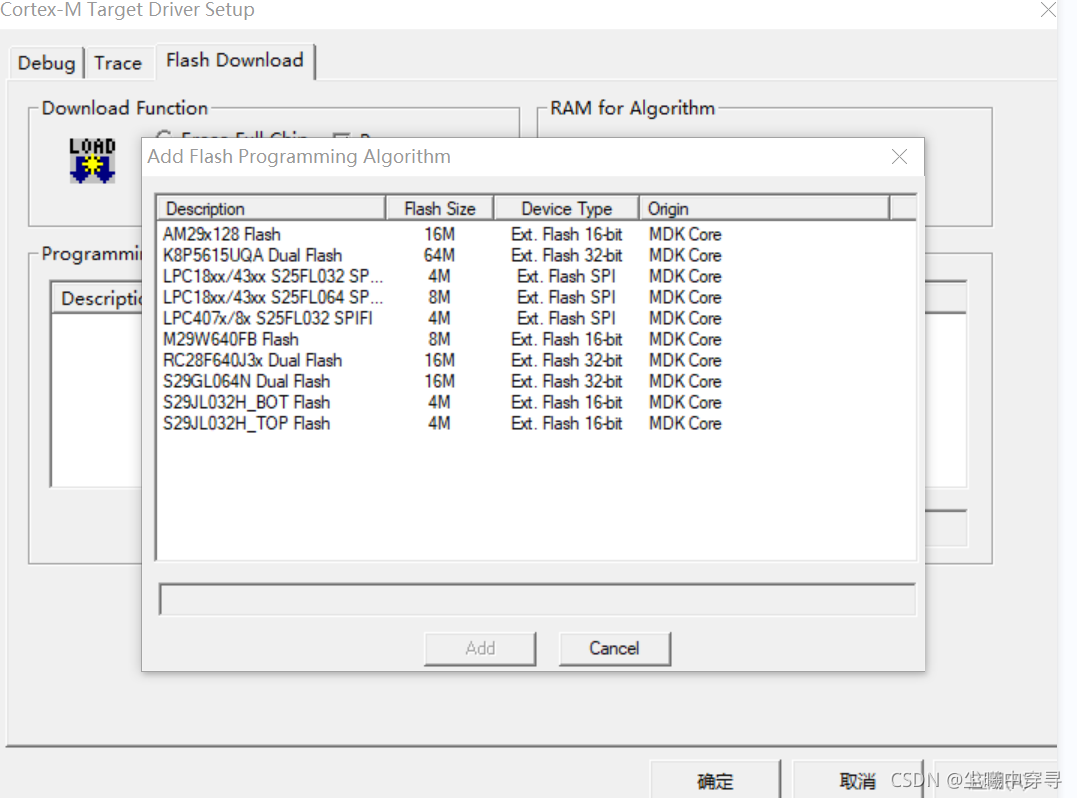

出现如下:
在这里插入图片描述
没有我们的芯片

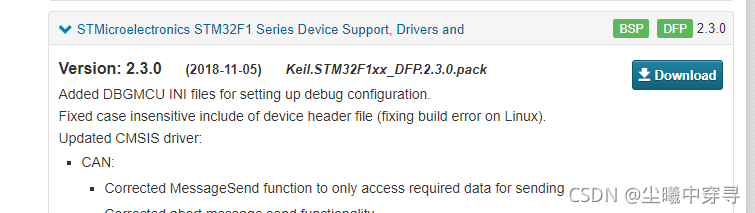

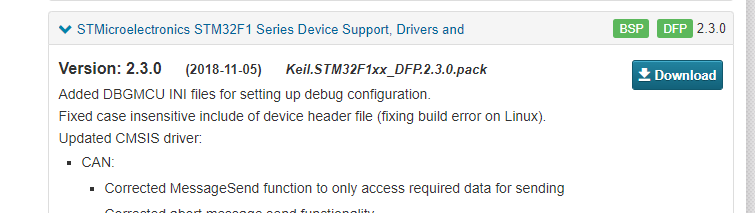

去官网下吧
https://www.keil.com/dd2/pack/
在这里插入图片描述
下载好后
在这里插入图片描述
file------------>import-------------------->找到刚刚下载的东西

一直next就好,前提你得安装好MDK版的keil5
Flash文件夹下就会多了很多东西
重新打开keil5,小魔术棒找到debug,进入setting

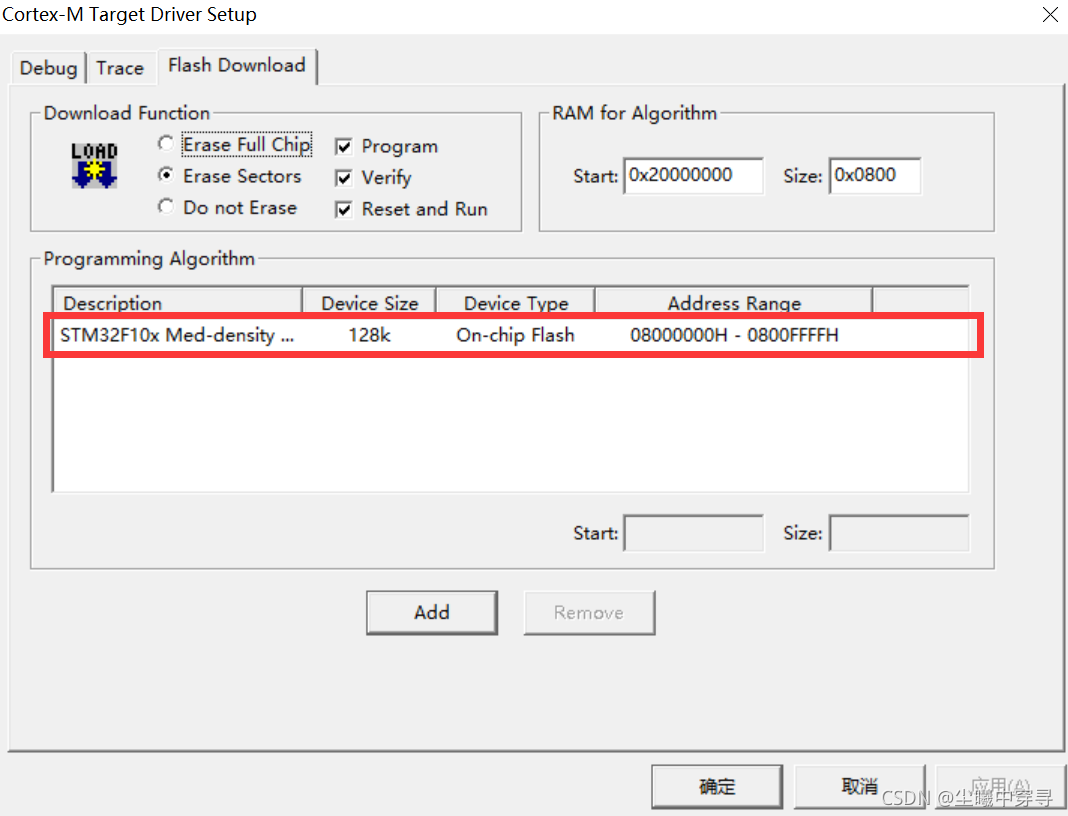

我的电脑是自动有了的,如下图:
在这里插入图片描述

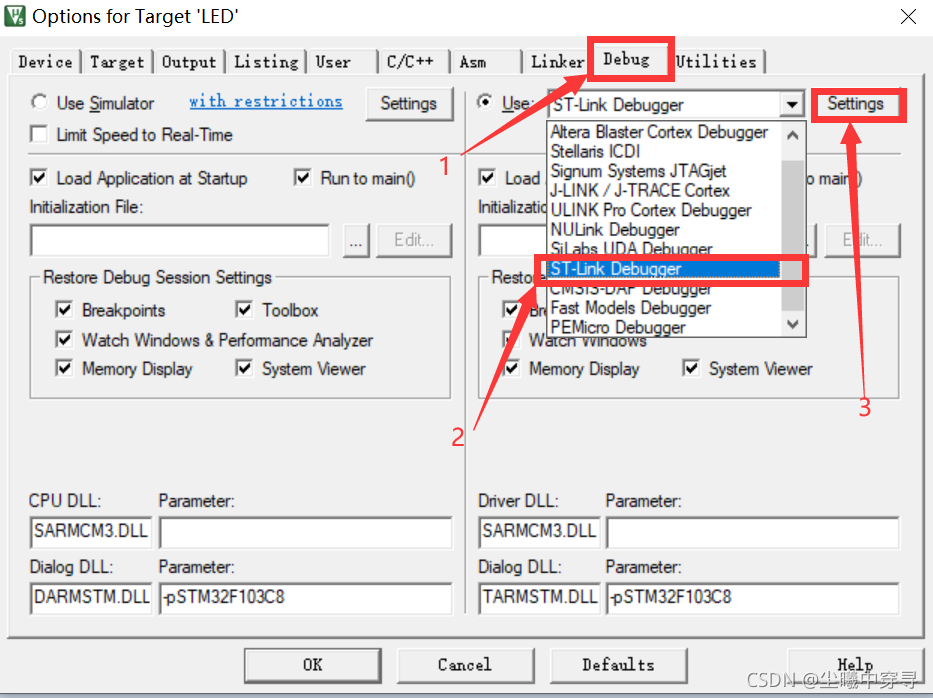

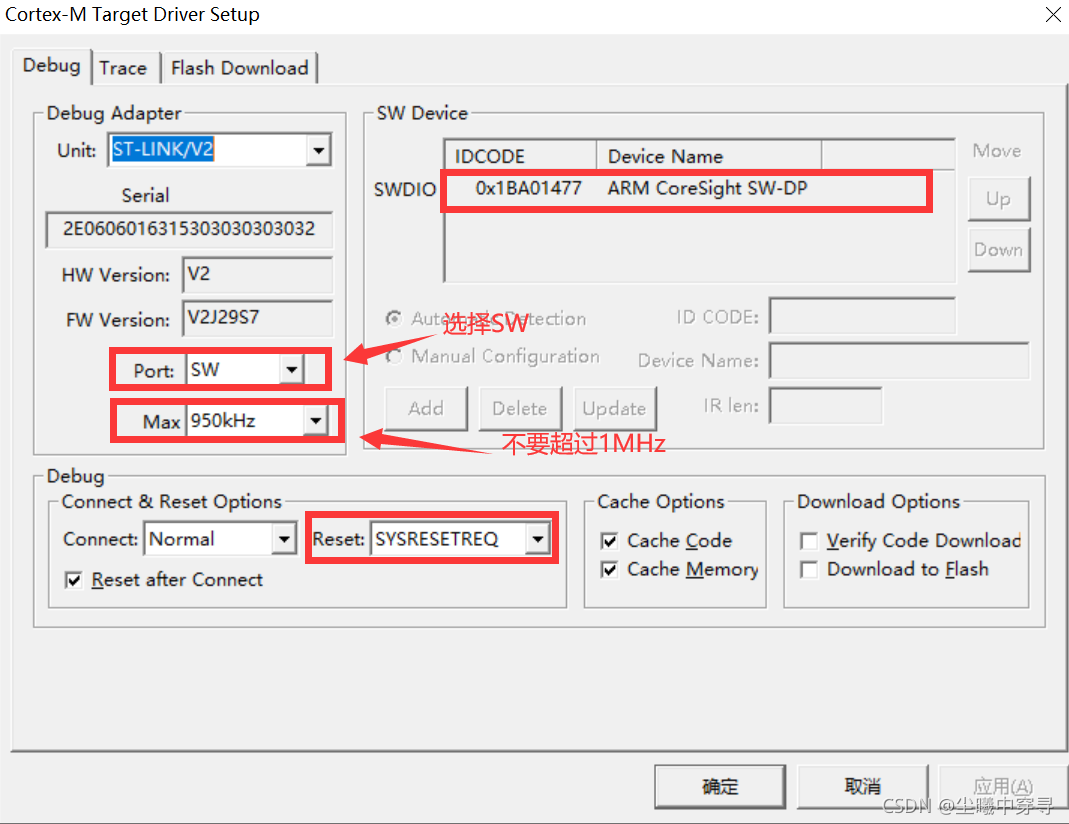

选择debug,跟着选择这几个:
在这里插入图片描述

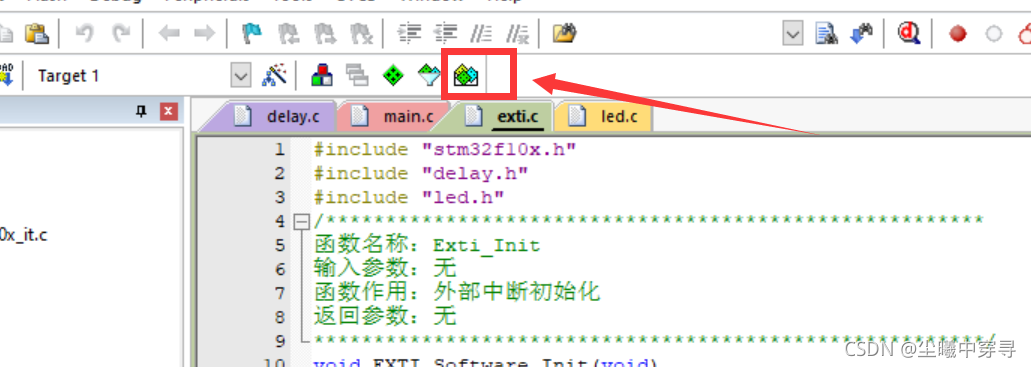

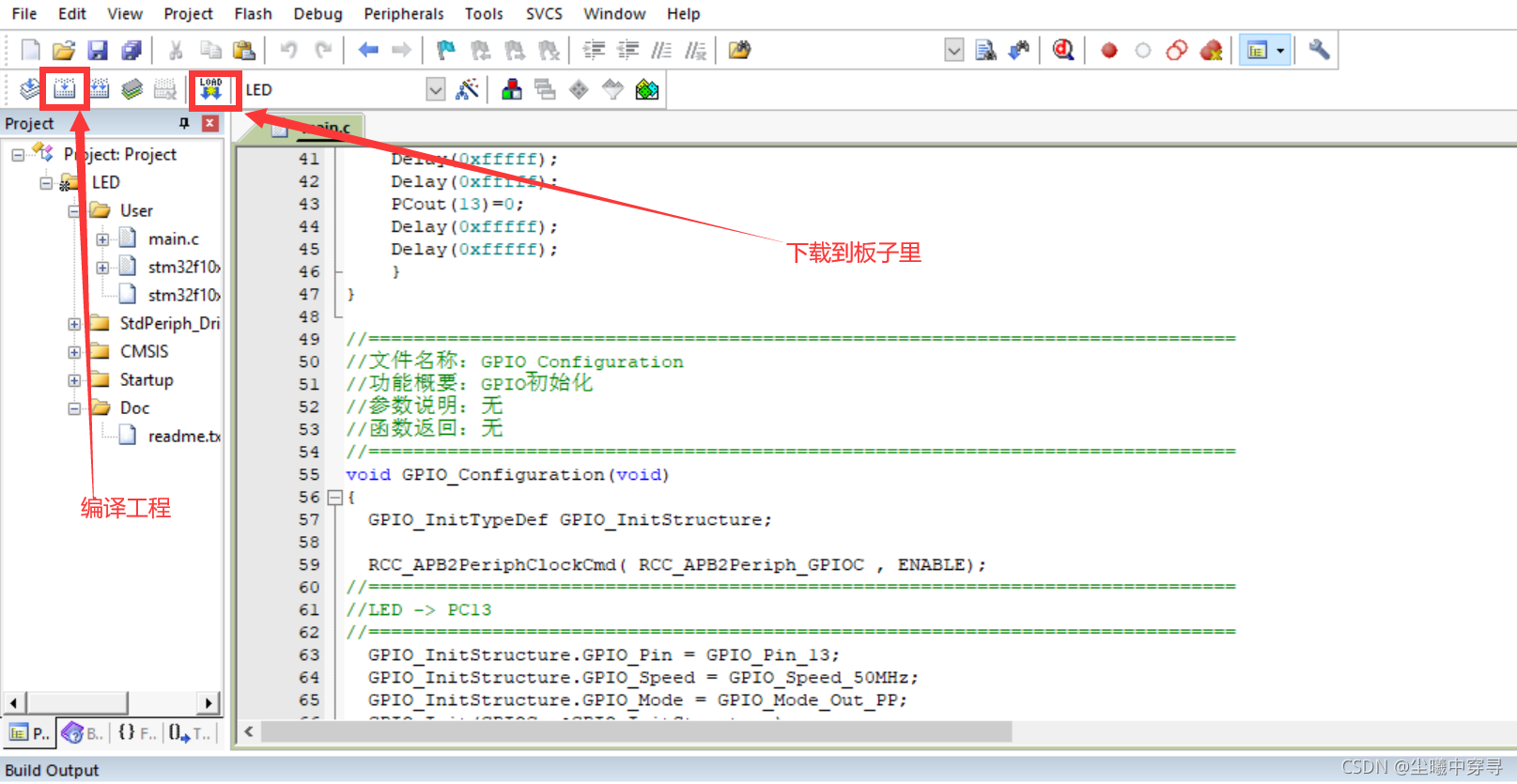

点确定和OK,之后
在这里插入图片描述

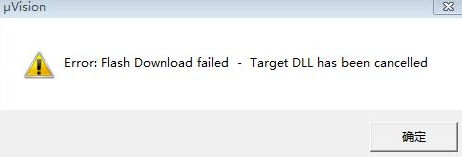

如果出现:
在这里插入图片描述
这是因为目标板的芯片处于休眠的状态,按复位键(板子上的小红色按键),再重新编译和下载就好

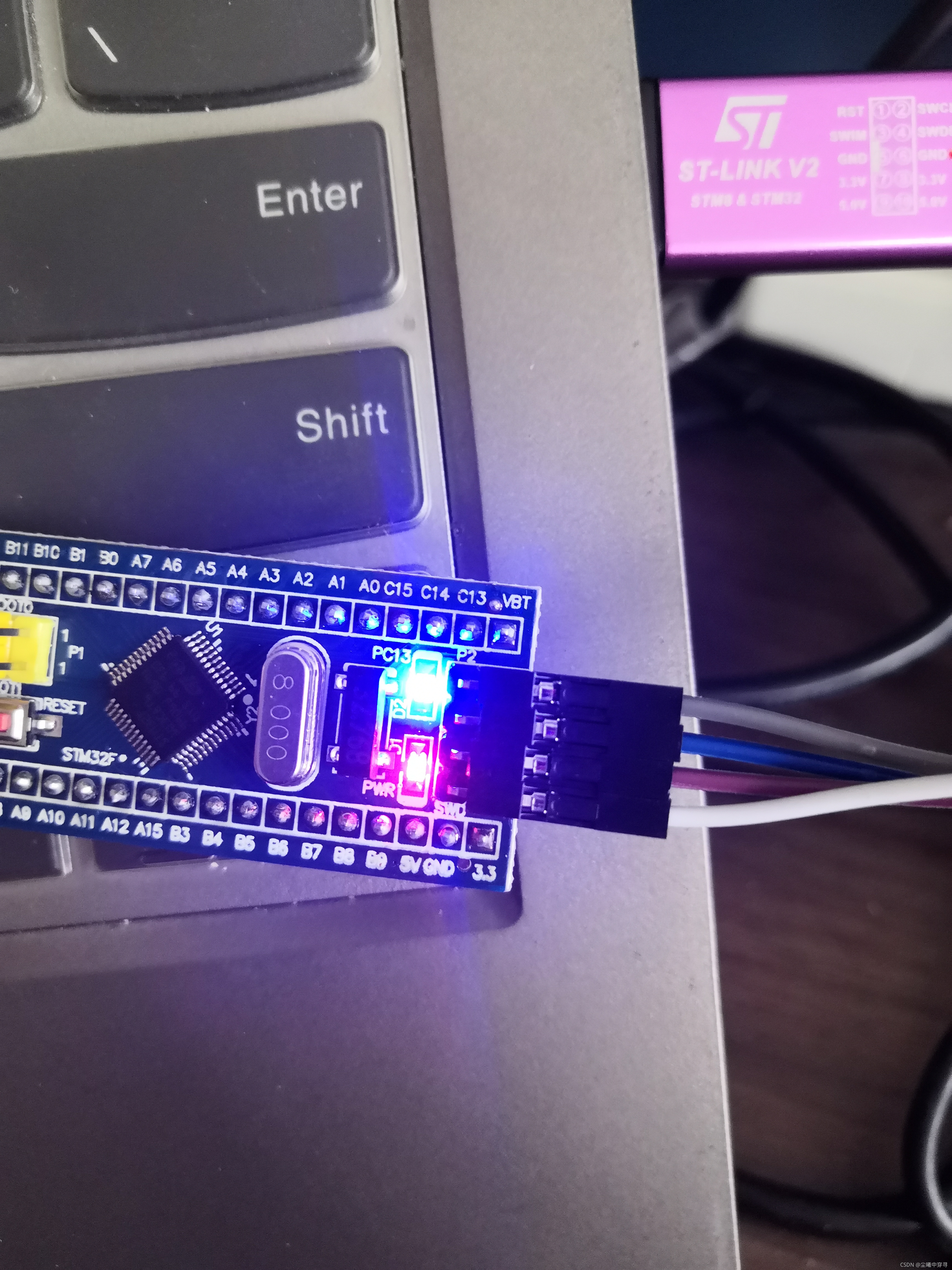

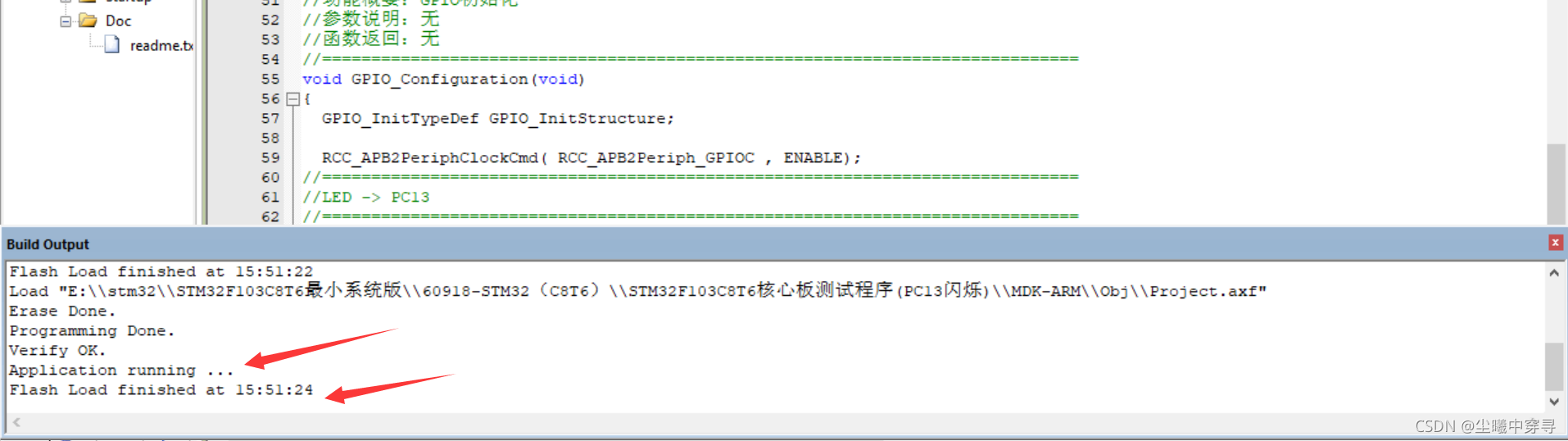

这样就是成功了的,现在可以看到板子一闪一闪的了:
在这里插入图片描述
在这里插入图片描述
