参考来源

以下内容主要参考自两个来源
如何在 Modelsim SE中建立LATTICE仿真库 PPT
作者 Jason Chen@weikeng.com.cn
以及
Lattice Diamond与modelsim联合仿真环境设置作者IceyP庚

联合仿真平台

diamond 3.11 + ModelSim SE-64 10.5

使用Modelsim仿真的原因

由于diamond自带的仿真软件Active-HDL需要另一套Lisence，所以我们使用第三方仿真软件Modelsim来进行仿真。

LATTICE器件仿真模型文件

LATTICE仿真模型文件位于安装目录下simulation文件夹
D:\Coding\Diamond3.11\diamond\3.11_x64\cae_library\simulation

在编译以前，一定要确认需要仿真的顶层文件是verilog还是VHDL。如果是verilog文件，那么需要编译的库文件的路径为：X:…\cae_library\simulation\verilog
若顶层仿真文件为VHDL，那么路径为：X:…\cae_library\simulation\vhdl
在这两个文件夹下，分别有ecp3和pmi文件。pmi文件夹中的文件，主要为一些ip core的仿真库。

另外，如果选择其他family的device，在编译的时候，最好即编译family仿真库文件，也编译pmi文件。例如如果选择的时machxo2 family device，在编译的时候，既编译上面两个路径下的machxo2，也需要编译pmi。以防止出现不可预测的错误。
在这里插入图片描述

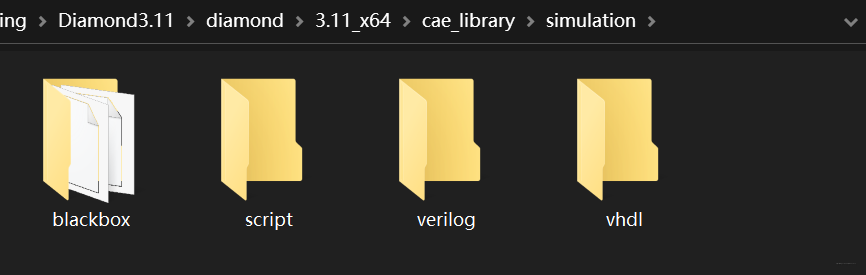

Verilog文件夹中是Verolig HDL器件库文件， VHDL文件夹中的则是VHDL的器件库文件， blackbox文件夹中是PCS， JTAG， systemBUS等黑盒子的库文件，已经是编译好的库了，需要的话需要解压缩然后设置好路径即可只需要解压缩然后设置好路径即可，后面有讲到。
在这里插入图片描述

设置初始化文件

Modelsim10.5下载链接如下：https://pan.baidu.com/s/1G9699ocWm1UTqK2yS2igyQ 提取码：lewa

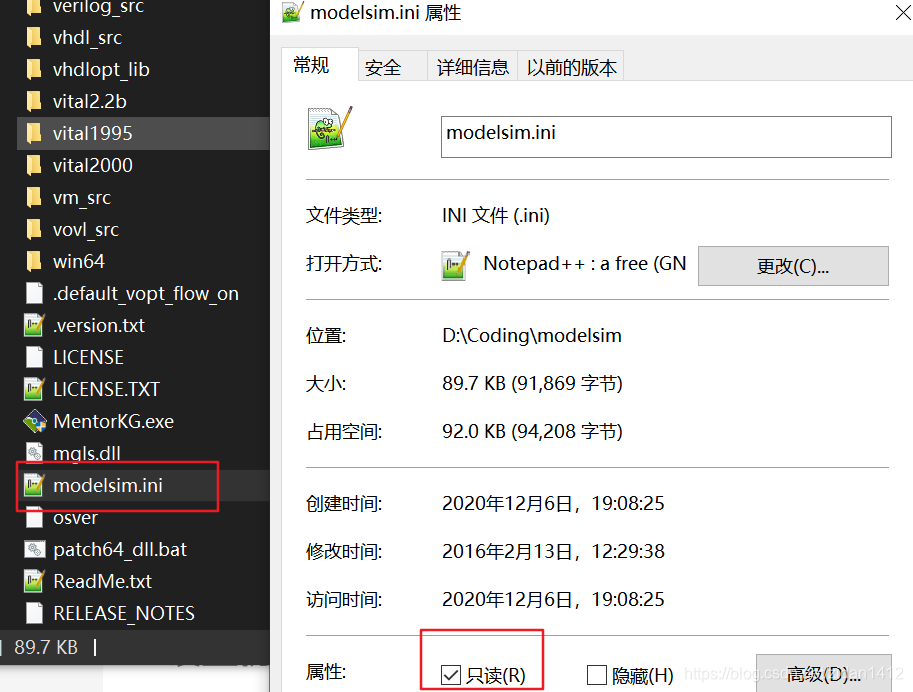

安装好后，打开Modelsim安装目录，在modelsim根目录下找到“modelsim.ini”文件，右键点击属性，然后去掉只读属性，确定并退出。
在这里插入图片描述

更改Modelsim工作路径

打开Modelsim软件

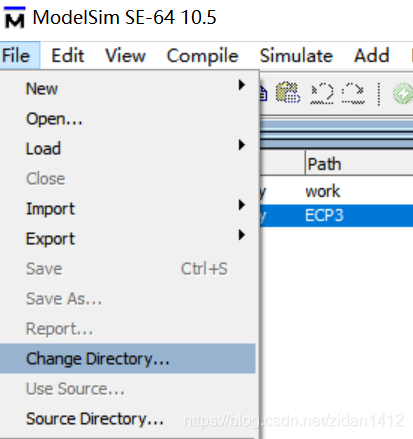

点击“file ‐‐>Change Directory” 然后设置好需要建真库的路立仿真库的路径。比如“X:\modelsim_10.5\sim_lib\Lattice” .然后确定。

在这里插入图片描述

建立新的仿真库

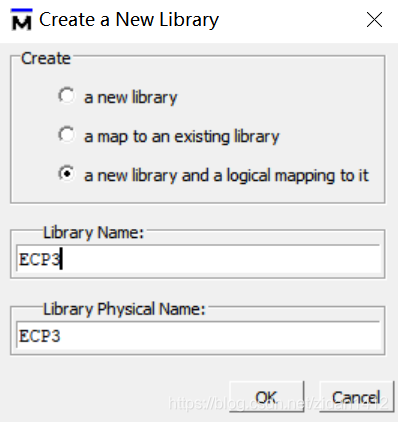

File->NEW->library 新建一个仿真库填你建的仿真库名称
由于我使用的是Lattice ECP3的芯片，所以偷懒直接命名为“ECP3”，你可以按照自己的想法来命名。
在这里插入图片描述

编译LATTICE仿真模型文件

点击工具栏上的“Compile” ,然后在打开的对话框中设置目标库以及需要编译的仿真模型文件。
由于我使用的芯片是ECP3，所以只需要编译verilog文件夹下ecp3(基本库)即可。
在这里插入图片描述

在这里插入图片描述

编译特定的仿真库

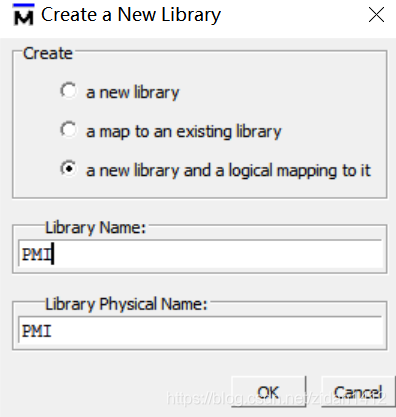

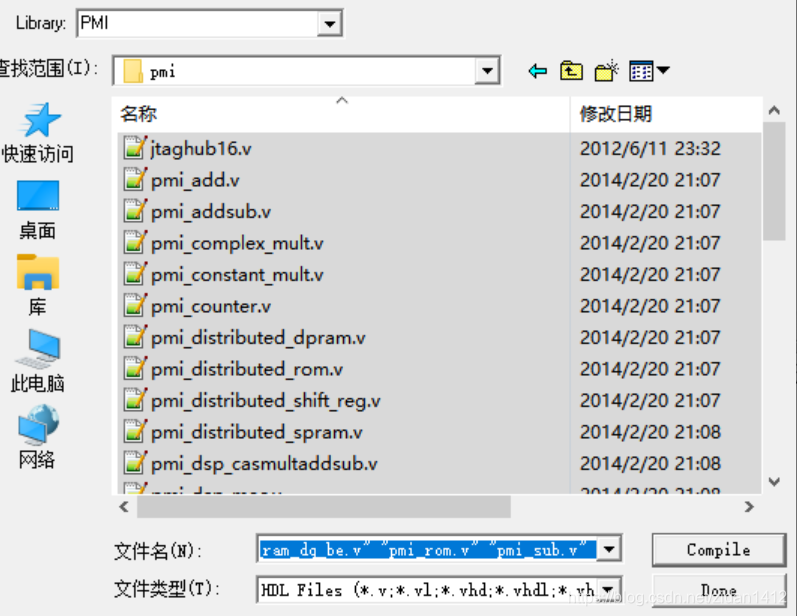

在LATTICE的设计中，如果您的设置用到了和器件特性相关的一些模块，如PLL,RAM,FIFO等，在进行仿真的时候需要pmi库，pmi库的建立和其他库的建立步骤一直，需要编译的文件存在于
“diamond\3.11_x64\cae_library\simulation\verilog\pmi” 这个文件夹中，将这个文件夹内的所有.v文件都编译到pmi 库中即可。

在这里插入图片描述

设置路径库路径

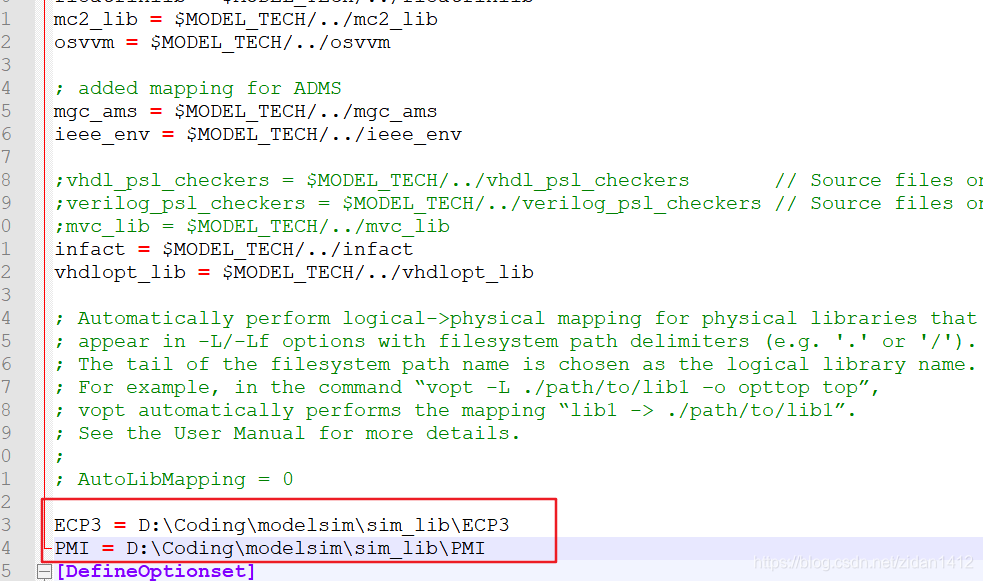

打开modelsim.ini文件(推荐使用UE打开)，在[Library]部分的最后，[vcom]的上方，会发现有一行：ECP3 = ECP3，修改这一行为：ECP3 = D:\Coding\modelsim\sim_lib\ECP3，其功能为指定仿真库的路径。修改完成后保存退出，并添加modelsim.ini的只读属性，防止错误修改。
在这里插入图片描述

Diamond关联Modelsim

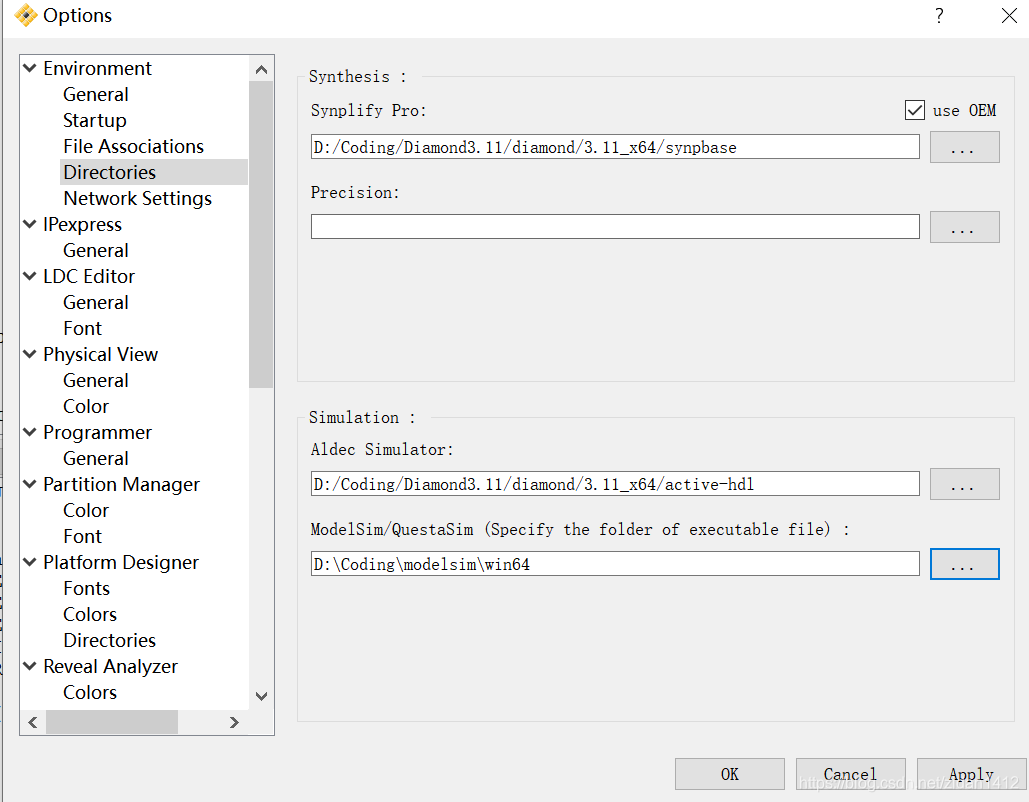

在Diamond中选择 Tools > Options > Environment > Directories，在Simulation的Modelsim/QuestaSim选择modelsim的安装路径：D:\Coding\modelsim\win64
在这里插入图片描述

编写Testbench并仿真验证

Diamond中的File List中的Input Files，右键选择Add > New File > Verilog Files.在新建的verilog中编写testbench

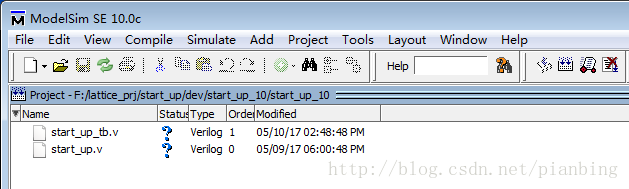

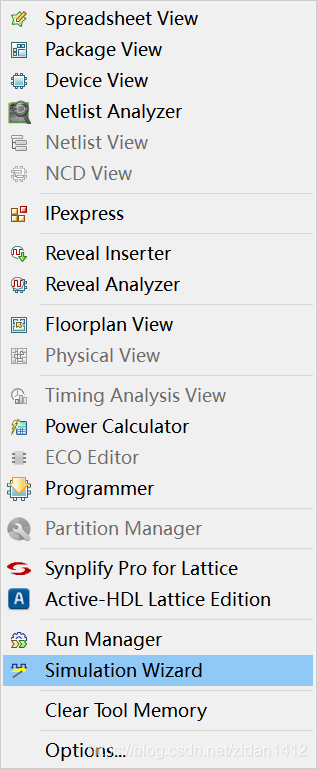

在Diamond的菜单栏中选择Tools > Simulation Wizard. 输入仿真工程名以及路径，选择仿真工具Modelsim.在点击Finish后会自动启动modelsim，并跳转到project栏，出现如下画面：
在这里插入图片描述

在这里插入图片描述

编译全部文件，在这个过程中如果出错，请修改。
在modelsim的菜单栏中选择Simulate > Start Simulate

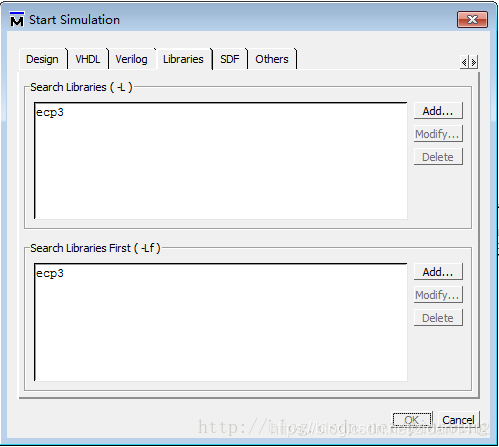

在Libraries中选择需要添加的仿真库，这个仿真库必须与所选用的器件是同一Family的，并点击OK
在这里插入图片描述

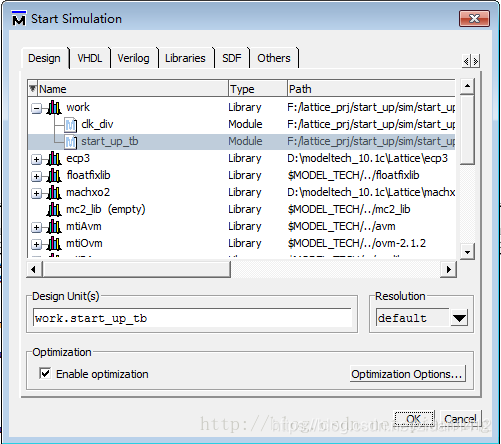

然后再点击Design选项卡，选择work中的start_up_tb.v文件，点击OK，开始仿真。
图10

需要查看的信号添加到wave窗口。退出仿真工程的时候，可以在Transcript中输入quit -sim退出。在这里插入图片描述

注意，在编写testbench的时候需要添加一下两段代码：

GSR GSR_INST(.GSR(1’b1));
PUR PUR_INST(.PUR(1’b1));

这是因为有些LATTICE 的 FIFO_DC IP核这个IP核的子模块中使用了DIAMOND的全局GSR_INST 变量，其实还有一个PUR_INST变量。这时由于仿真不具有这个全局变量我们就在顶层文件的模块中添加上面两段代码。

加载PCS库

对于ECP2M,ECP3这几个系列的器件来说PCS的仿真库都是已经编译好的，库文件形式存在于“diamond\3.11_x64\cae_library\simulation\blackbox\pcsd_work”这个文件夹中，只需要将对应的库映射到您想要的库文件存放地址，然后在modelsim.ini文件中设置好即可。如果您没有可能用到ECP2M,ECP3,SC这些器件或者是这些器件的SERDES功能，那么您需要做好库的映射。
