XBee / XBee-PRO ZB(S2C)迁移到Digi XBee3 Zigbee 3.0
(http://www.bitconn.com/form_1/注册后,购买XBee模块,送USB评估底板及相关中文资料,或者免费申请借用评估套件)
一、介绍

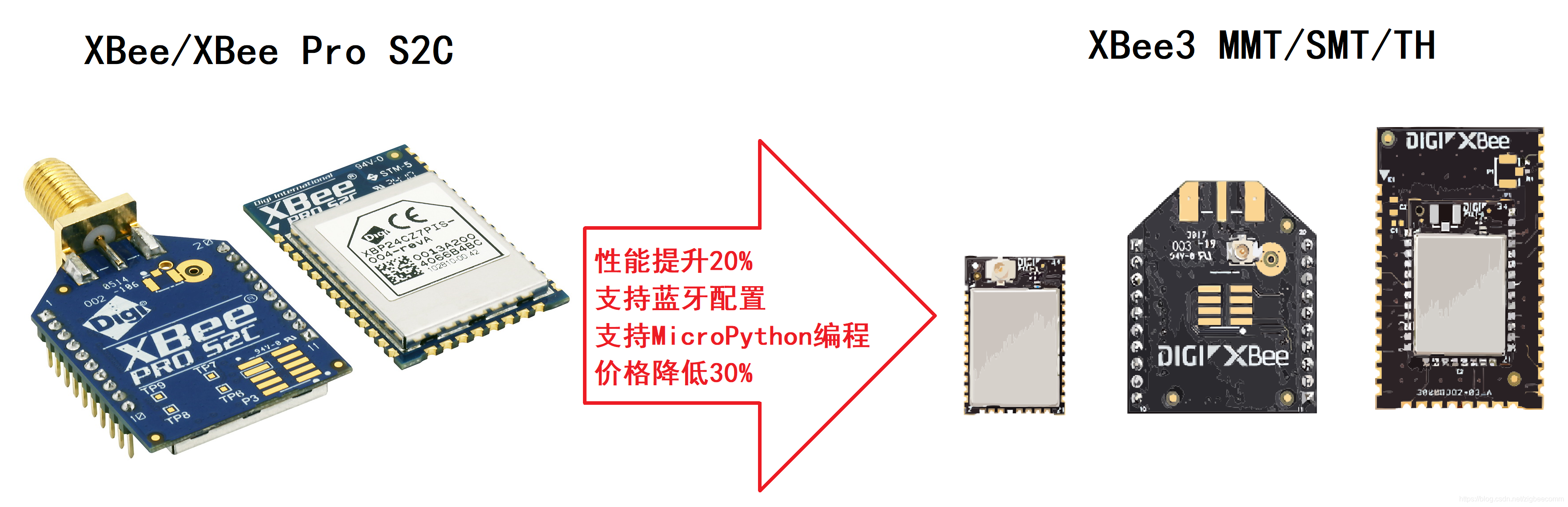

Digi已将基于SiLabs EM357 SoC的XBee / XBee-PRO ZB(S2C)硬件的XBee Zigbee固件更新并移植到基于SiLabs EFR32 SoC的Digi XBee3(Micro)硬件上.
本指南将帮助您迁移到新平台。 虽然基本功能和通信类似且兼容,但仍有一些差异需要考虑。 与现有平台相比,这个更新的平台提供了几个主要优势,我们将在本指南中对其进行描述,以及其他迁移注意事项。
Digi XBee3 Zigbee 3.0引入了一些新功能,如:
- 添加“微型”封装尺寸
- Zigbee 3.0 支持的介绍
- 新的,更可靠,更安全的无线(OTA)固件更新流程,具有图像签名和验证支持
- 能够将固件迁移到DigiMesh™,Digi 802.15.4和Thread协议(如果可用)
- 降低工作接收电流
- 在PRO上增加通道26的通电,并且对于非PRO,去除通道26上的功率上限
Considerations | Legacy | New |
| Comments |
| XBee-PRO ZB (S2C) | Digi XBee3 Zigbee 3.0 |
|
|
Indoor/urban range | Up to 90 m (300 ft) | Up to 90 m (300 ft) |
| Same |
Outdoor RF line-of sight | Up to 3200 m (2 mi) | Up to 3200 m (2 mi) |
| Same |
Transmit power output
| 63 mW (+18 dBm) | 79 mW (+19 dBm) |
| Power on channel 26 is increased
|
Channel 26 max power | Channel 26 max power |
| ||
is +1 dBm | is +8 dBm |
| ||
Receive sensitivity | -101 dBm | -103 dBm |
| Better sensitivity |
Operating current(transmit) | 120 mA @ 3.3 V, +18 dBm | 135 mA @ +3.3 V, +19 dBm |
| Comparable |
Operating current (receive) | 31 mA (Boost mode) | 15 mA
|
| 提升
|
28 mA (Normal mode) |
| |||
Supply voltage | 2.7 – 3.6 V | 2.1 - 3.6 V |
| 更大的电压范围 |
FCC ID | MCQ-PS2C | MCQ-XBEE3 |
| 更改最终产品上的标签,以显示XBee3的相应管制ID |
Industry Canada (IC) ID | 1846A-PS2CSM | 1846A-XBEE3 |
|
下表显示了根据您当前使用的XBee / XBee-PRO ZB(S2C)模块迁移到哪个Digi XBee3 Zigbee 3.0。
Legacy part | Description | Migrate to | |
XB24CZ7SIT-004 | XBee3, 2.4 GHz ZB 3.0, SMA Ant, TH MT | XB3-24Z8ST-J | |
XB24CZ7UIT-004 | XBee3, 2.4 GHz ZB 3.0, U.FL Ant, TH MT | XB3-24Z8UT-J | |
XB24CZ7PIT-004 | XBee3, 2.4 | GHz ZB 3.0, PCB Ant, TH MT | XB3-24Z8PT-J |
XBP24CZ7SIT-004 | XBee3 PRO, 2.4 GHz ZB 3.0, SMA Ant, TH MT | XB3-24Z8ST | |
XBP24CZ7UIT-004 | XBee3 PRO, 2.4 GHz ZB 3.0, U.FL Ant, TH MT | XB3-24Z8UT | |
XBP24CZ7PIT-004 | XBee3 PRO, 2.4 GHz ZB 3.0, PCB Ant, TH MT | XB3-24Z8PT | |
XB24CZ7RIS-004 | XBee3, 2.4 | GHz ZB 3.0, RF Pad Ant, SMT | XB3-24Z8RS-J |
XB24CZ7UIS-004 | XBee3, 2.4 | GHz ZB 3.0, U.FL Ant, SMT | XB3-24Z8US-J |
XB24CZ7PIS-004 | XBee3, 2.4 | GHz ZB 3.0, PCB Ant, SMT | XB3-24Z8PS-J |
XBP24CZ7RIS-004 | XBee3 PRO, 2.4 GHz ZB 3.0, RF Pad Ant, SMT | XB3-24Z8RS | |
XBP24CZ7UIS-004 | XBee3 PRO, 2.4 GHz ZB 3.0, U.FL Ant, SMT | XB3-24Z8US | |
XBP24CZ7PIS-004 | XBee3 PRO, 2.4 GHz ZB 3.0, PCB Ant, SMT | XB3-24Z8PS |
Micro options - new to Digi XBee3 Zigbee 3.0 | ||||
Legacy part | Description |
| ||
XB3-24Z8RM-J | XBee3, 2.4 | GHz ZB 3.0, RF Pad Ant, MMT |
| |
XB3-24Z8UM-J | XBee3, 2.4 GHz ZB 3.0, U.FL Ant, MMT |
| ||
XB3-24Z8CM-J | XBee3, 2.4 GHz ZB 3.0, Chip Ant, MMT |
| ||
XB3-24Z8RM | XBee3 PRO, 2.4 GHz ZB 3.0, RF Pad Ant, MMT |
| ||
XB3-24Z8UM | XBee3 PRO, 2.4 GHz ZB 3.0, U.FL Ant, MMT |
| ||
XB3-24Z8CM | XBee3 PRO, 2.4 GHz ZB 3.0, Chip Ant, MMT |
|
Digi XBee3 Zigbee 3.0最初将以两种不同的外形尺寸发布,表面贴装(SMT)和新推出的XBee3 Micro(MMT)。 SMT版本与现有的XBee / XBee-PRO ZB(S2C)SMT硬件引脚兼容。 此硬件可直接更换。 为了在XBee3 Micro上安装所有必要的引脚连接,SMT上的三个引脚被移除,其余引脚被移位。 这些引脚在SMT模块上未使用。 有关更多信息,请参阅“XBee3硬件参考手册”。
